DR和BDR

DR（Designated Router） 指定路由器
BDR（Backup Designated Router） 备份指定路由器

DR和BDR可以减少邻接关系的数量，从而减少链路状态信息以及路由信息的交换次数，这样可以节省带宽，降低对路由器处理能力的压力。一个既不是DR也不是BDR的路由器只与DR和BDR形成邻接关系并交换链路状态信息以及路由信息，这样就大大减少了大型广播型网络和NBMA网络中的邻接关系数量。
BDR在DR发生故障时接管业务，一个广播网络上所有路由器都必须同BDR建立邻接关系。

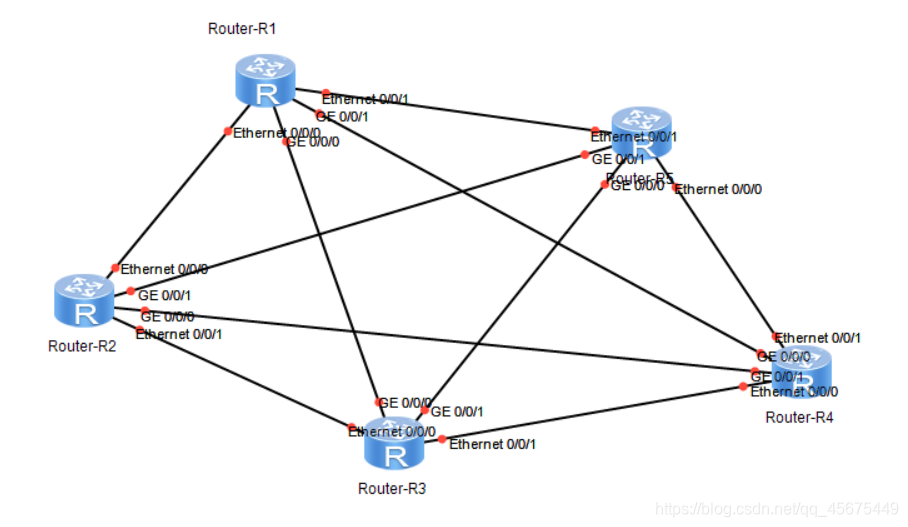

不使用DR&BDR建立邻接关系
在这里插入图片描述
不使用DR&BDR我们需要建立10个邻接关系

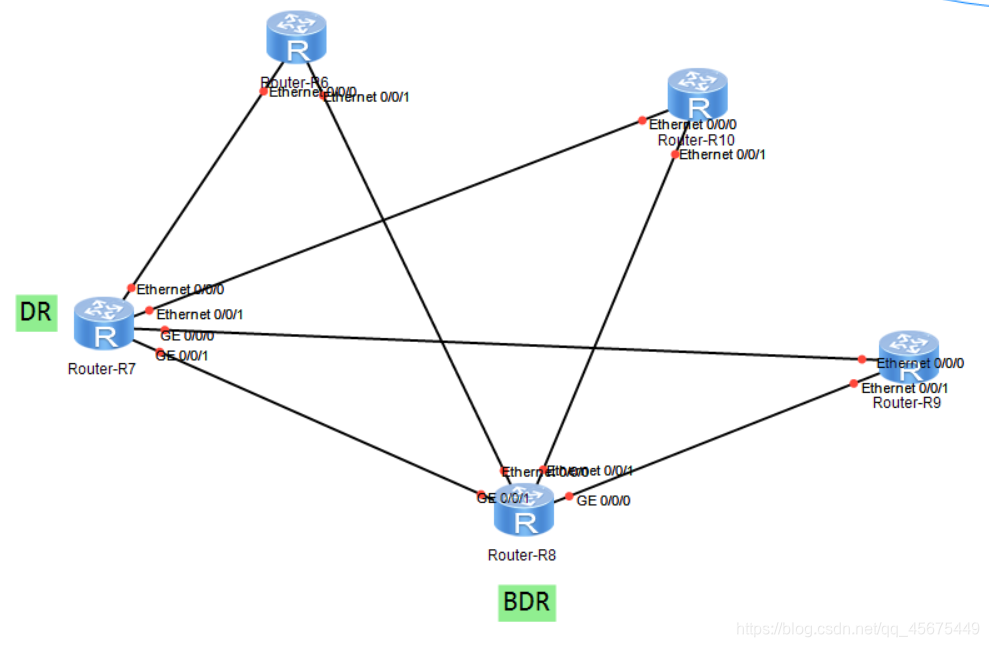

使用DR&BDR建立邻接关系
在这里插入图片描述
使用DR&BDR我们只需要建立7个邻接关系，这种差距会随着路由器数量的增加变得更加明显

选举规则

路由器会根据参与选举的每个接口的优先级进行DR选举，优先级取值范围为0-255，值越高越优先。缺省情况下，接口优先级为1。如果一个接口优先级为0，那么该接口将不会参与DR或者BDR的选举。如果优先级相同时，则比较Router ID，值越大越优先被选举为DR。

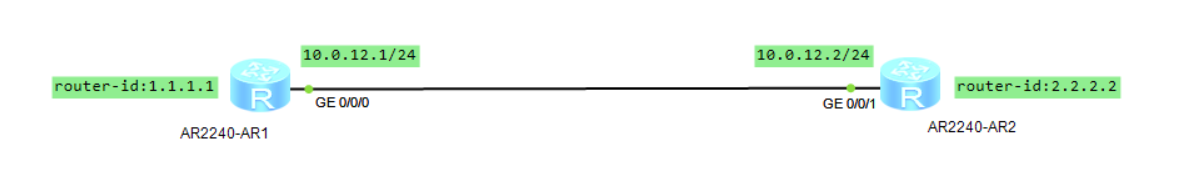

根据router-id选举

在这里插入图片描述

在每个路由器上配置OSPF

R1

[Huawei]ospf router-id 1.1.1.1
[Huawei-ospf-1]area 0
[Huawei-ospf-1-area-0.0.0.0]network 10.0.12.0 0.0.0.255

R2

[Huawei]ospf router-id 2.2.2.2
[Huawei-ospf-1]area 0
[Huawei-ospf-1-area-0.0.0.0]network 10.0.12.0 0.0.0.255

保存配置并重启路由器，在R1和R2中执行保存命令

<Huawei>save
  The current configuration will be written to the device.
  Are you sure to continue? (y/n)[n]:y
  It will take several minutes to save configuration file, please wait.......
  Configuration file had been saved successfully
  Note: The configuration file will take effect after being activated

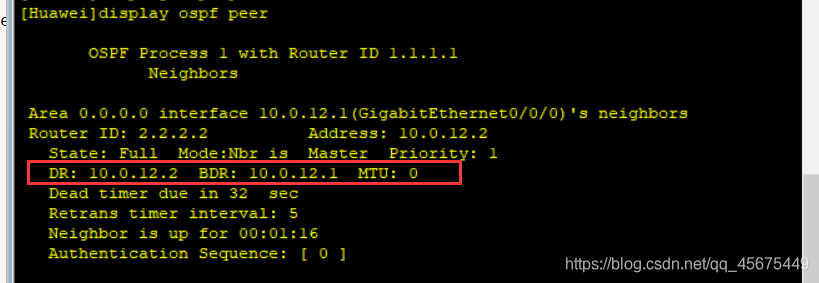

重启后查看DR和BDR（先等待R1和R2建立完邻接关系）

[Huawei]display ospf peer

在这里插入图片描述
因为R1和R2接口的优先级相同，所以根据router-id来选举，因为R2的router-id大于R1的router-id，所以R2被选举为DR

根据优先级选举

还是借助上面的配置，因为R2的router-id大于R1的router-id，所以R2的接口被选举为DR，现在我们改变一下两个路由器接口的优先级，再重新选举DR&BDR

配置接口优先级

R1

将路由器R1的g0/0/0接口的优先级改为20

[Huawei]interface GigabitEthernet 0/0/0
[Huawei-GigabitEthernet0/0/0]ospf dr-priority 20

R2

将路由器R2的g0/0/1接口的优先级改为10

[Huawei]interface GigabitEthernet 0/0/1
[Huawei-GigabitEthernet0/0/1]ospf dr-priority 10

保存两个路由器的配置，然后重启

<Huawei>save
  The current configuration will be written to the device.
  Are you sure to continue? (y/n)[n]:y
  It will take several minutes to save configuration file, please wait.......
  Configuration file had been saved successfully
  Note: The configuration file will take effect after being activated

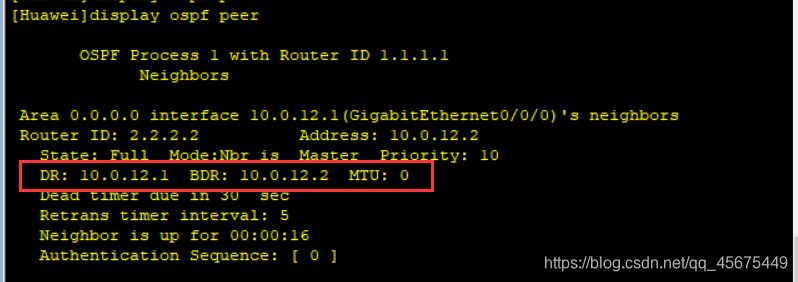

重启后查看DR&BDR（先等待R1和R2建立完邻接关系）

[Huawei]display ospf peer

在这里插入图片描述虽然R2的router-id大于R1的router-id，但是路由器会先根据接口的优先级进行选举，因为接口g0/0/0的优先级比接口g0/0/1的优先级高（值越大优先级越高），所以R1的g0/0/0接口被选举为DR

OSPF区域

骨干区域

当网络中包含多个区域时，OSPF 协议有特殊的规定，即其中必须有一个 Area 0，通常也叫做骨干区域（Backbone Area），当设计 OSPF 网络时，一个很好的方法就是从骨干区域开始，然后再扩展到其他区域。骨干区域在所有其他区域的中心，即所有区域都必须与骨干区域物理或逻辑上相连，这种设计思想的原因是 OSPF 协议要把所有区域的路由信息引入骨干区，然后再依次将路由信息从骨干区域分发到其它区域中。OSPF 中划分区域的目的就是在于控制链路状态信息LSA 泛洪的范围、减小链路状态数据库LSDB的大小、改善网络的可扩展性、达到快速地收敛。

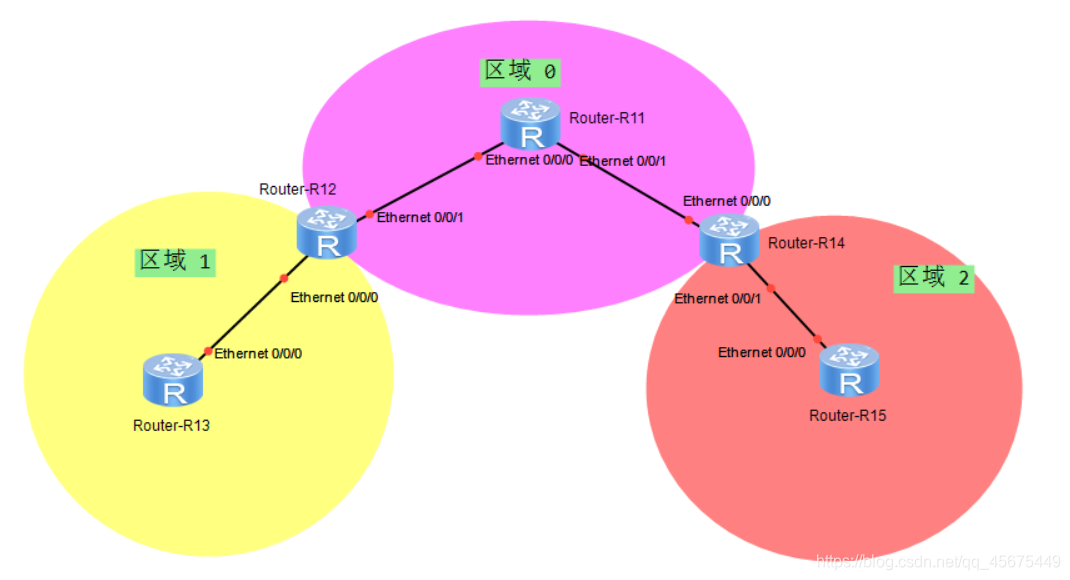

也就是说，非骨干区域之间不能直接进行通信，必须先将信息发送到区域0，然后再通过区域0发送到目标区域，如下图：如果区域1想要和区域2进行通信，必须先将信息发送到区域0，然后再通过区域0转发到区域2，从而实现两者之间的通信

在这里插入图片描述
但是如果我们把区域0的位置调换一下，区域1访问区域2，区域1将信息发送给区域0，区域0却无法将信息转发给区域2，所以此时区域1和区域2是无法进行通信的，所以在设置区域时，一定要把区域0放到中心的位置，保证每个区域都能和区域0相连

在这里插入图片描述

单区域配置

单区域含义

整个链路中，所有开启了OSPF协议的路由器都处在同一区域中

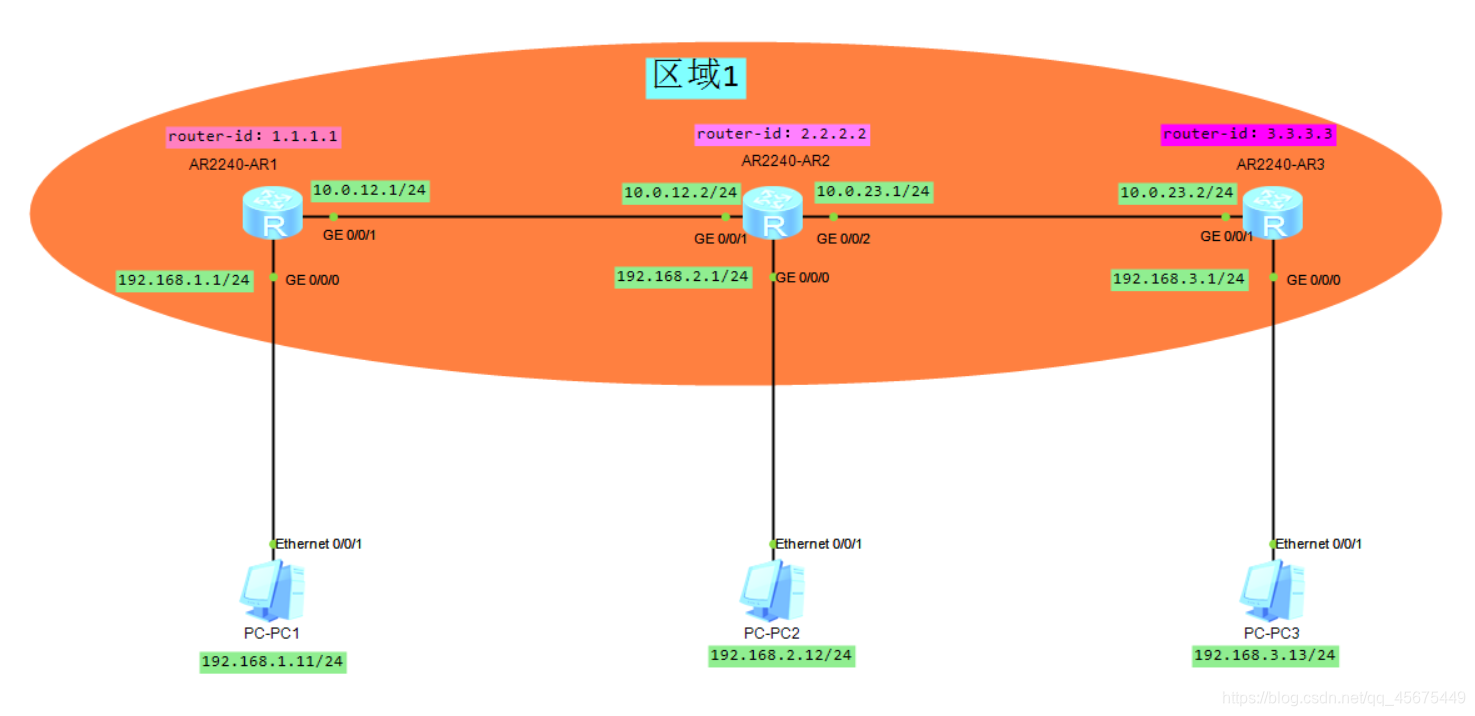

结构图

在这里插入图片描述
实现目标：在路由器R1,R2,R3中使用OSPF协议实现位于不同网段中的主机PC1,PC2,PC3之间能够互相访问

配置

路由器R1

[R1]interface GigabitEthernet 0/0/0
[R1-GigabitEthernet0/0/0]ip address 192.168.1.1 24
[R1-GigabitEthernet0/0/0]quit
[R1]interface GigabitEthernet 0/0/1
[R1-GigabitEthernet0/0/1]ip address 10.0.12.1 24
[R1-GigabitEthernet0/0/1]quit
[R1]ospf router-id 1.1.1.1
[R1-ospf-1]area 1
[R1-ospf-1-area-0.0.0.1]network 192.168.1.0 0.0.0.255
[R1-ospf-1-area-0.0.0.1]network 10.0.12.0 0.0.0.255

router-id 唯一标识开启了OSPF协议的路由器

在使用 network 命令通告路由信息时，格式为：

network 通告的IP地址网段 IP地址反子网掩码

路由器R2

[R2]interface GigabitEthernet 0/0/1
[R2-GigabitEthernet0/0/1]ip address 10.0.12.2 24
[R2-GigabitEthernet0/0/1]qu
[R2]interface GigabitEthernet 0/0/2
[R2-GigabitEthernet0/0/2]ip address 10.0.23.1 24
[R2-GigabitEthernet0/0/2]qu
[R2]interface GigabitEthernet 0/0/0
[R2-GigabitEthernet0/0/0]ip address 192.168.2.1 24
[R2-GigabitEthernet0/0/0]qu
[R2]ospf router-id 2.2.2.2
[R2-ospf-1]area 1
[R2-ospf-1-area-0.0.0.1]network 192.168.2.0 0.0.0.255
[R2-ospf-1-area-0.0.0.1]network 10.0.12.0 0.0.0.255
[R2-ospf-1-area-0.0.0.1]network 10.0.23.0 0.0.0.255

路由器R3

[R3]interface GigabitEthernet 0/0/1
[R3-GigabitEthernet0/0/1]ip address 10.0.23.2 24
[R3-GigabitEthernet0/0/1]qu
[R3]interface GigabitEthernet 0/0/0
[R3-GigabitEthernet0/0/0]ip address 192.168.3.1 24
[R3-GigabitEthernet0/0/0]qu
[R3]ospf router-id 3.3.3.3
[R3-ospf-1]area 1
[R3-ospf-1-area-0.0.0.1]network 192.168.3.0 0.0.0.255
[R3-ospf-1-area-0.0.0.1]network 10.0.23.0 0.0.0.255

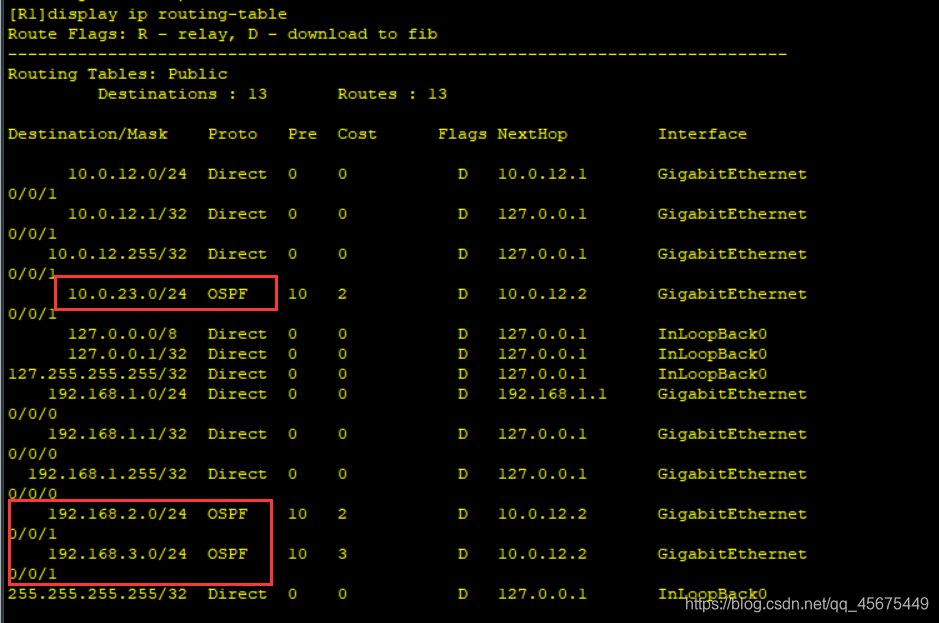

查看路由表信息（以R1为例）

执行命令：display ip routing-table
在这里插入图片描述

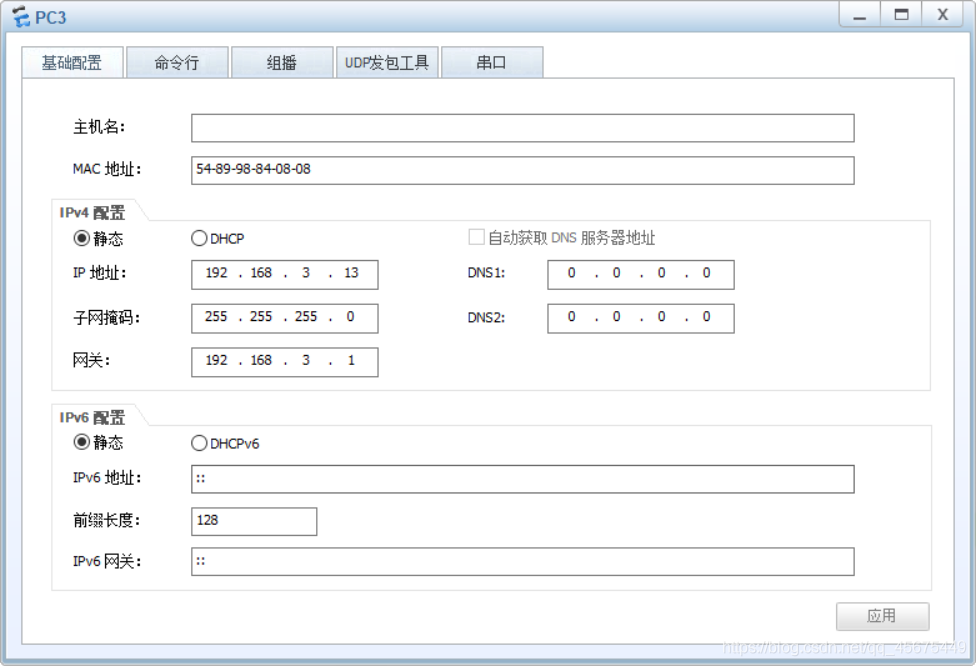

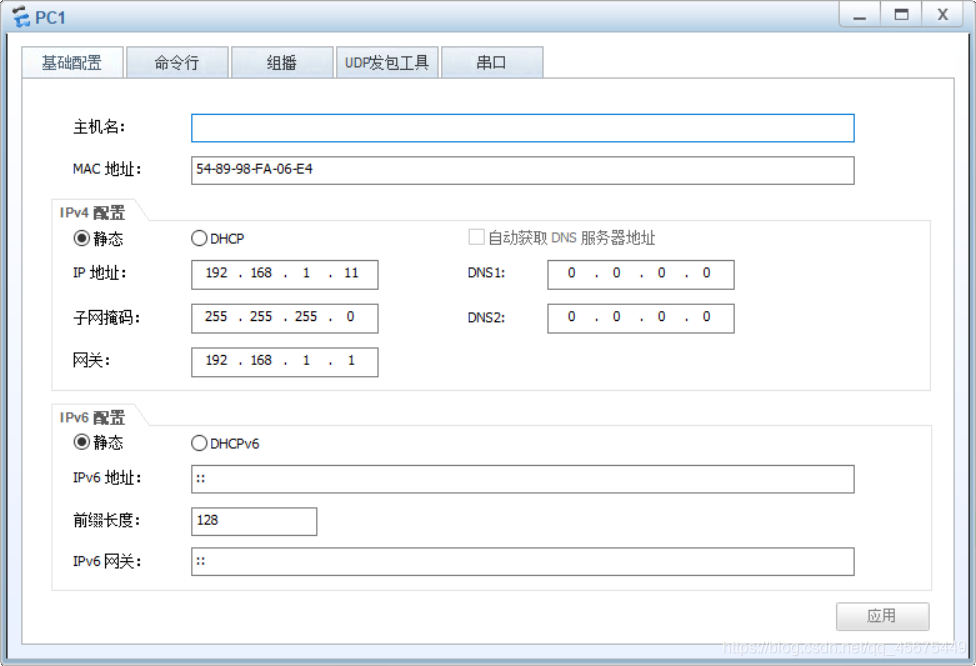

PC配置
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

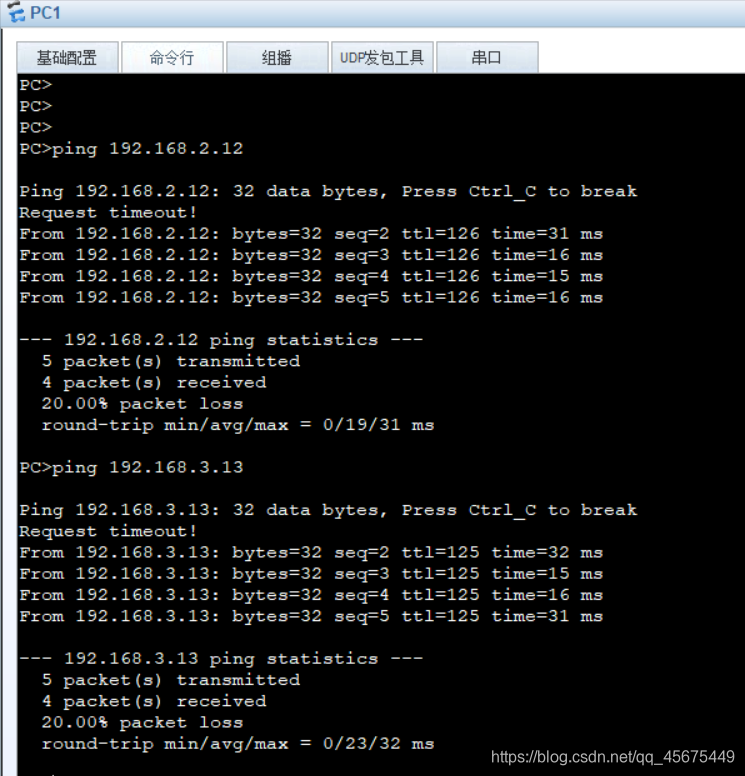

访问测试（以PC1为例）
在这里插入图片描述

多区域配置

多区域含义

整个链路中，所有开启了OSPF协议的路由器分别处在多个不同的区域中

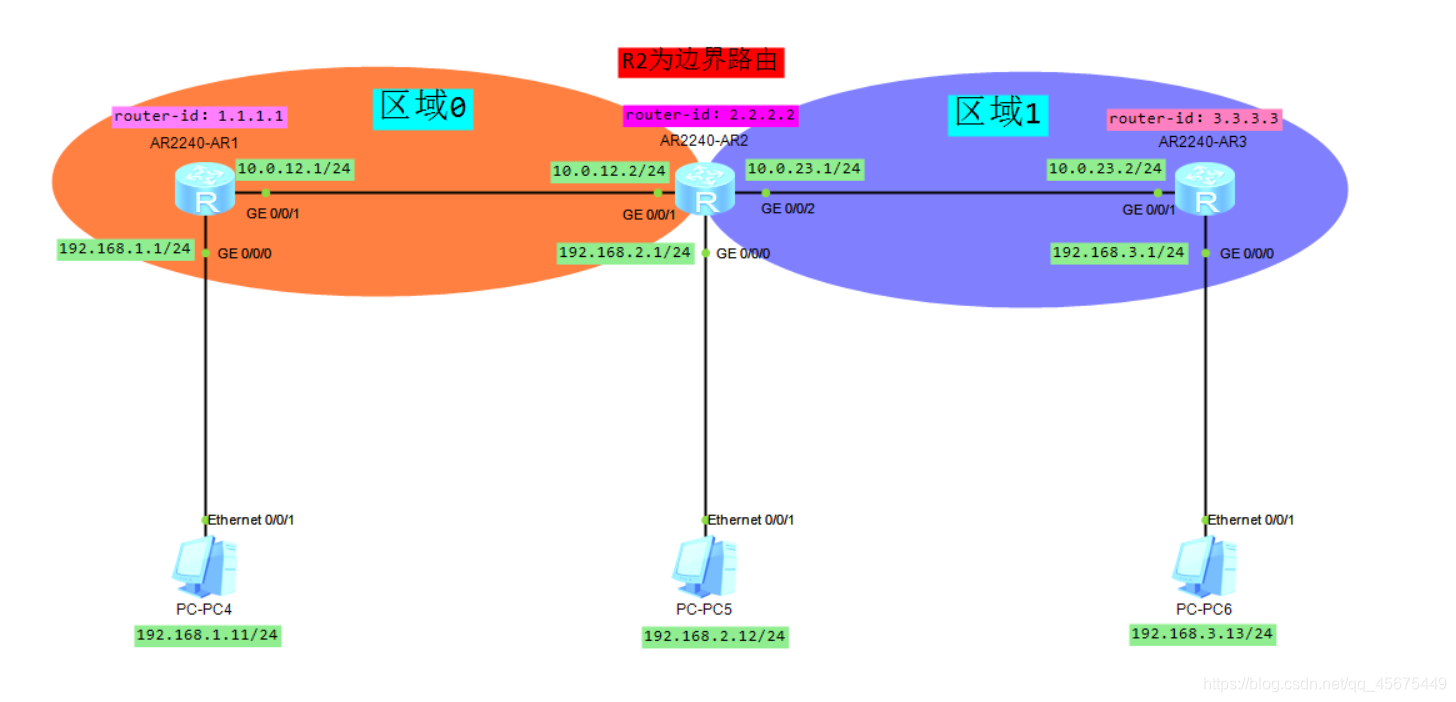

结构图

在这里插入图片描述
实现目标：在路由器R1,R2,R3中使用OSPF协议实现位于不同网段中的主机PC4,PC5,PC6之间能够互相访问

配置

R1

[R1]interface GigabitEthernet 0/0/0
[R1-GigabitEthernet0/0/0]ip address 192.168.1.1 24
[R1-GigabitEthernet0/0/0]qu
[R1]interface GigabitEthernet 0/0/1
[R1-GigabitEthernet0/0/1]ip address 10.0.12.1 24
[R1-GigabitEthernet0/0/1]qu
[R1]ospf router-id 1.1.1.1
[R1-ospf-1]area 0
[R1-ospf-1-area-0.0.0.0]network 192.168.1.0 0.0.0.255
[R1-ospf-1-area-0.0.0.0]network 10.0.12.0 0.0.0.255

R2

因为R2同时处于区域0和区域1，所以称R2为"边界路由"，边界路由的配置规则是：接口处于哪个区域就在哪个区域进行通告，处于区域之间的接口，放在哪个区域都可以，但最好放在区域0当中，也就是能放到骨干区域的就放到骨干区域

[R2]interface GigabitEthernet 0/0/1
[R2-GigabitEthernet0/0/1]ip address 10.0.12.2 24
[R2-GigabitEthernet0/0/1]qu
[R2]interface GigabitEthernet 0/0/2
[R2-GigabitEthernet0/0/2]ip address 10.0.23.1 24
[R2-GigabitEthernet0/0/2]qu
[R2]interface GigabitEthernet 0/0/0
[R2-GigabitEthernet0/0/0]ip address  192.168.2.1 24
[R2-GigabitEthernet0/0/0]qu
[R2]ospf router-id 2.2.2.2
[R2-ospf-1]area 0
[R2-ospf-1-area-0.0.0.0]network 10.0.12.0 0.0.0.255
[R2-ospf-1-area-0.0.0.0]network 192.168.2.0 0.0.0.255
[R2-ospf-1-area-0.0.0.0]qu
[R2-ospf-1]area 1
[R2-ospf-1-area-0.0.0.1]network 10.0.23.0 0.0.0.255

R3

[R3]interface GigabitEthernet 0/0/1
[R3-GigabitEthernet0/0/1]ip address 10.0.23.2 24
[R3-GigabitEthernet0/0/1]qu
[R3]interface GigabitEthernet 0/0/0
[R3-GigabitEthernet0/0/0]ip address 192.168.3.1 24
[R3-GigabitEthernet0/0/0]qu
[R3]ospf router-id 3.3.3.3
[R3-ospf-1]area 1
[R3-ospf-1-area-0.0.0.1]network 192.168.3.0 0.0.0.255
[R3-ospf-1-area-0.0.0.1]network 10.0.23.0 0.0.0.255

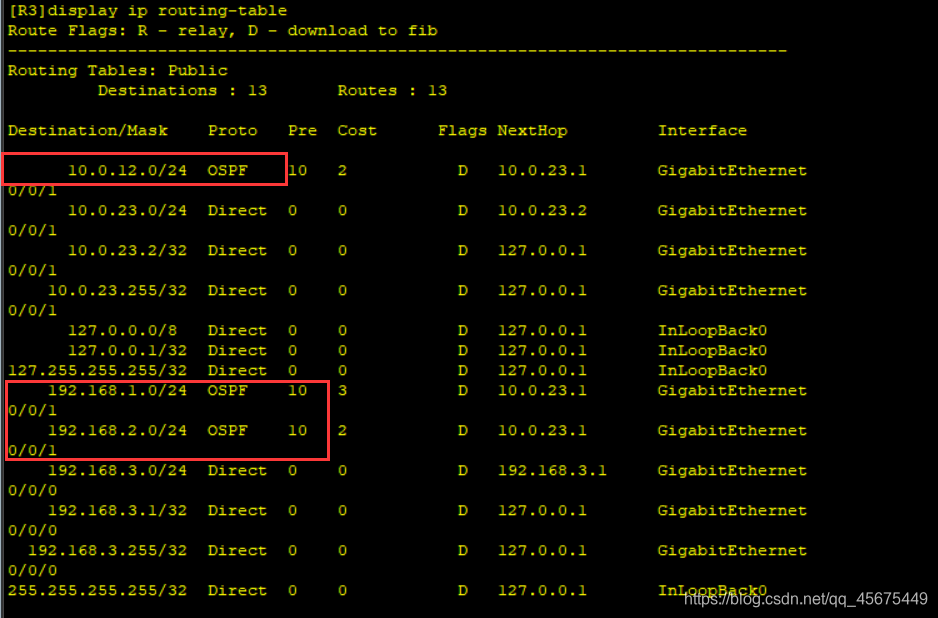

查看路由表信息（以R3为例）

执行命令display ip routing-table
在这里插入图片描述

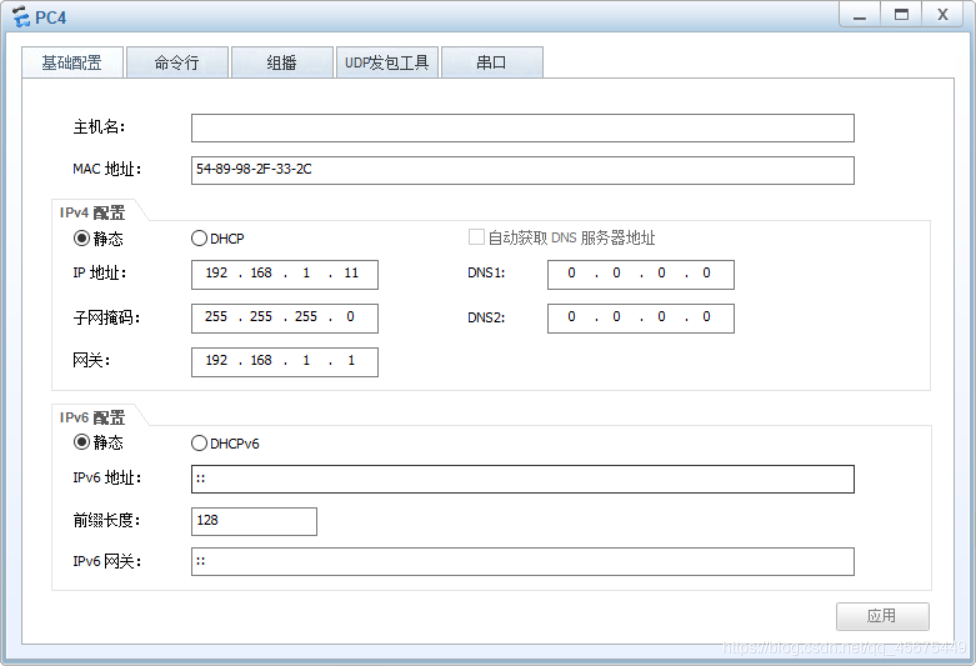

PC配置
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

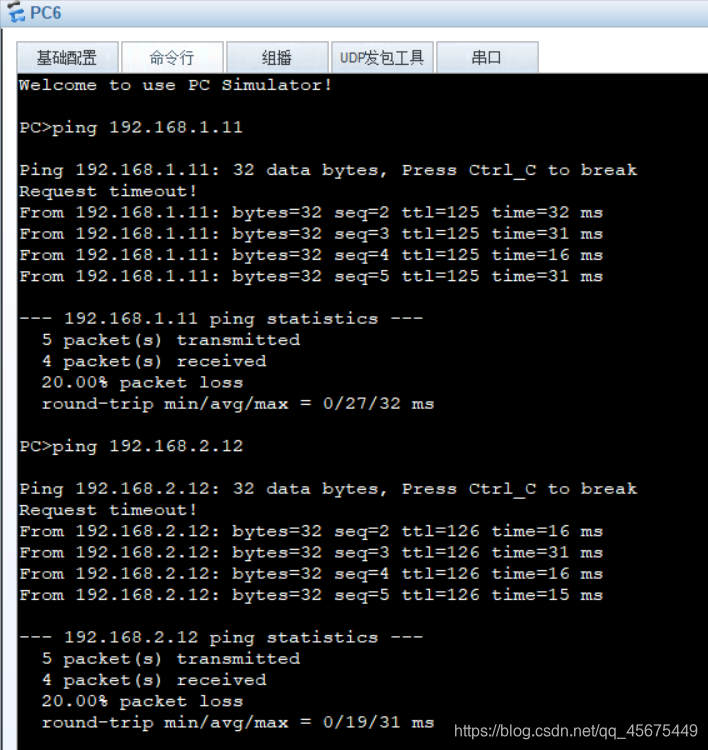

访问测试（以PC6为例）
在这里插入图片描述
