华为eNSP：OSPF DR和DBR选举实验

简介：OSPF协议

• 定位：开放式最短路径优先(Open Shortest Path First) 是一个内部网关协议(IGP)用于在单一自治系统(AS) 内决策路由，是对链路状态路由协议(SPF)的 一种实现。使用著名的Dijkstra算法来计算最短路径树。与RIP相比，OSPF是链路状态协议，而RIP是距离矢量协议；
• OSPF具有支持大型网络、路由收敛快、占用网络资源少等优点。 采用OSPF的路由器彼此交换并保存整个网络的链路信息，从而掌握全网的拓扑结构，独立计算路由。

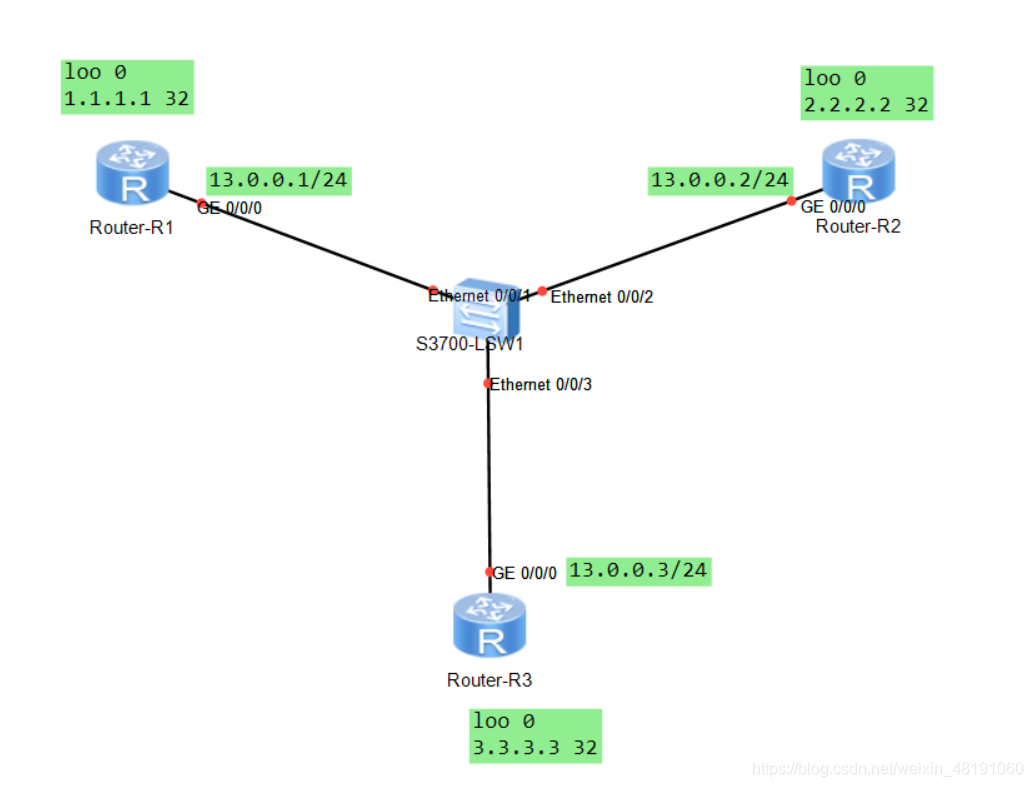

拓扑图

实验步骤

• R1、R2、R3上配置物理接口和环回扣的IP地址
• R1、R2、R3上启动OSPF
• OSPF配置循序先R1、R2、R3

现象

• DR是R1的13.0.0.1 BDR是R2的13.0.0.2

理解现象

• wait等待40s

• 40S比较Router-id选举DR
  R1、R2、R3配置接口IP地址、配置环回地址、
  配置OSPF（不宣告直连路由）

测试：R1、R2、R3，

• 同时宣告13.0.0.0（同时回车宣告）

配置命令

R1上配置命令如下：

interface GigabitEthernet 0/0/0
ip address 13.0.0.1 24

interface LoopBack 0
ip address 1.1.1.1 32

ospf 1 router-id 1
