引言：大家在学习路由交换的时候经常会听到黑洞路由和路由黑洞两个词，有点像听到了策略路由和路由策略的感觉傻傻分不清，哈哈。那黑洞路由和路由黑洞到底是什么，又有什么区别呢？这也是在面试时，面试官经常问的一个问题。今天，我带大家梳理梳理。
一、黑洞路由
黑洞路由的应用场景：在某些网络里，在边界设备上做了路由汇总，汇总的路由包含了一些本网络内不存在的网段，就可能会出现环路现象。那为什么会成环呢？我们结合例子进行分析。

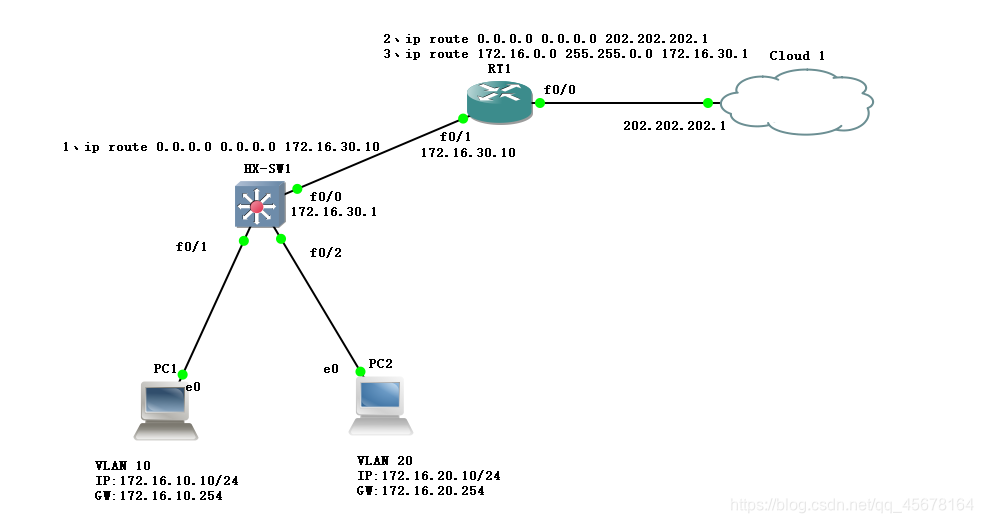

如上图所示，我们拉了两台PC模拟内网主机，用一台三层交换机做各个网段的网关所在，然后用一台路由器做内网出口，用一朵云模拟外网环境。这么一个部署场景想必大家并不陌生，因为考虑到内网用户访问外网的目标地址不确定，所以我们会在HX-SW1上写一条缺省路由用来匹配所有去往Internet的流量，并为其指定下一跳地址为172.16.30.10，即RT1的f0/1，如图中路由1所示。那么在RT1上呢，我们得考虑到出去和回来的流量，也是一样，我们写了一条缺省路由匹配去往Internet的流量，为其指定下一跳，如图中路由2所示。最后再写一条汇总路由，用来匹配从Internet返回的流量，为其指定下一跳为172.16.30.1,即HX-SW1的f0/0，如图中路由3所示。到此，整个网络的路由已经全部完成，出去的流量到HX-SW1匹配默认路由到RT1，RT1匹配默认路由去往Internet，而Internet返回的流量，匹配路由3给HX–SW1，然后HX-SW1根据直连路由交给相应的主机，看似好像很合理。
但是如果出现这么一种情况呢？PC1现在要ping 172.16.40.1，流量该怎么走？大家可以试着做一下数据流分析。
首先PC1用自己的子网掩码与172.16.40.1相与发先不是一个网段，那么它会把数据包交给自己的网关HX
