网络接入技术与方法。
1.宽带接入技术的基本类型。
- 从用户接入的角度,带宽接入可分为接入技术与接入方式两种类型,其中接入方式与用户工作环境与需求相关。
- 从技术实现的角度,目前带宽接入技术主要有:数字用户线(xDSL)技术,光纤同轴电缆混合网(HFC)技术,光纤接入技术,局域网接入技术以及无线接入技术。其中,无线接入技术又可以分为无线局域网接入,无线城域网接入与无线Ad hoc接入。
2.各种接入技术
(1)数字用户线xDSL接入技术
- xDSL中x的意思是表示它的不同类型,例如,可以理解x是A,H或RA等,他们对应于不同的数字用户技术。xDSL技术根据上行(用户到交换局)和下行(交换局到用户)的速率是否相同可分为速率对称型和速率非对称型两种。
- 根据信号传输的速率,距离以及上行速率与下行速率的不同,xDSL技术主要可以分为以下几种****。
1-非对称数字用户线(Asymmetric Digital Subscriber Line,ADSL)。
2-高比特率数字用户线(High bitrate DSL,HDSL)。
3-速率自适应数字用户线(Rate adaptive DSL,RADSL)。
4-甚高比特率数字用户线(Very high bit rate DSL,VDSL)。 - xDSL技术的上行与下行速率
xDSL | 上/下行速率(距离5.5KM) | 上/下行速率(距离3.6KM) | 是否对称 | 线对数 |
---|---|---|---|---|
ADSL | 64kbit/s / 1.5Mbit/s | 640kbit/s / 6Mbit/s | 否 | 1 |
HDSL | 1.554Mbit/s | 1.554Mbit/s | 是 | 2 |
VDSL | 2.3Mbit/s / 51Mbit/s | 2.3Mbit/s / 51Mbit/s | 否 | 2 |
RADSL | 64kbit/s / 1.5Mbit/s | 640kbit/s / 6Mbit/s | 否 | 1 |
- ADSL的技术特点主要表现在如下方面。
1-能够利用现有的用户电话铜双绞线,以重叠和不干扰传统模拟电话业务的方式,即普通电话业务(POTS)的方式,提供高数字业务。ADSL允许用户在保留已有的模拟电话业务的同时,进行internet在线访问,视频点播(VOD)等新型宽带业务。
2-该技术与本地环路的实际参数以及用户电话铜双绞线的特性关系都不大,所以用户不需要进行电缆的重新铺设。
3-上行速率在64-640kbit/s,下行速率在500kbit/s-7Mbit/s。用户可以根据需要自行选择。
(2)光纤同轴电缆混合网。

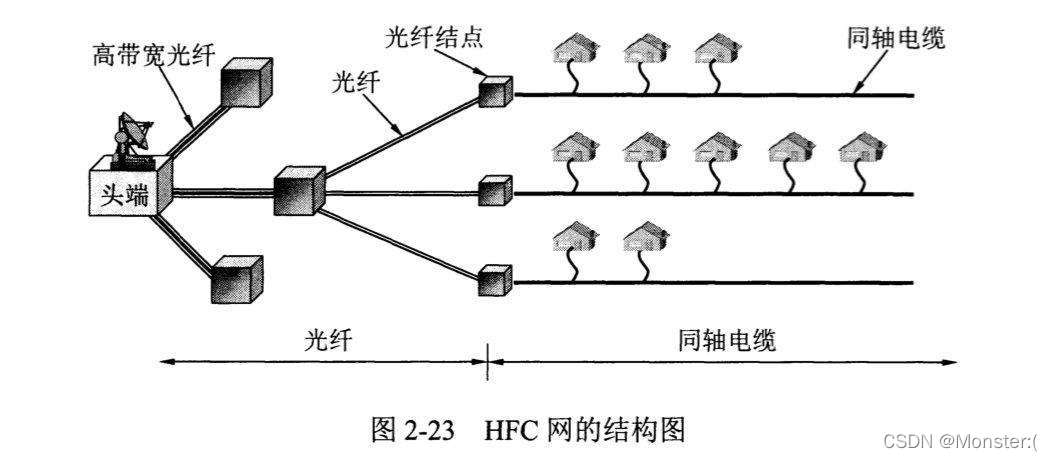

1- 光纤电缆混合网的基本结构。
- HFC是有电视头端,长距离干线,放大器,馈线与下引线组成:
- HFC是新一代的有线电视网络,是一个双向传输系统,光纤结点通过同轴电缆下引线可以为500~2000个用户服务。
- HFC改善了信号质量,提高了可靠性,线路可以使用的带宽甚至可以达到1GHZ
- 从用户接入的角度来看,光纤到HFC是经过双向改造的有线电视网络,是用户通过有线电视宽带接入Internet的一种重要方式。
- HFC是使用CableModem,通过有线电视宽带接入Internet的,数据传输速率可达10-36Mbit/s。
2-电缆调制解调器(CableModem)
- CableModem把用户计算机与有线电视同轴电缆连接起来,不仅有调制解调功能,也带有加密解密和协议适配,以及网桥,路由器与集线器的部分功能。CableModem利用频分复用的方法,将双向信道分为:从计算机终端到网络方向称为上行信道,从网络到计算机终端方向称为下行信道。
- 从数据传输方向上:CableModem可以分为单向,双向两类。
- 从传输方式上:CableModem可以分为双向对称式传输和非对称式传输两类。
- 从同步方式上:CableModem可以分为类似于Ethernet的同步交换和类似于ATM技术的异步交换两类。
- 从接入的角度:CableModem可以分为个人CableModem和宽带多用户CableModem。
- 从接口的角度:CableModem可分为外置式,内置式和交互式机顶盒3种。
(3)光纤接入技术。
- APON(宽带无源光网络)是ATMPON的简称。ATM是一种基于信元的传输协议,能为接入网提供动态的带宽分配,从而更适合宽带数据业务的需要。
- EPON(以太网无源光网络)是基于以太网的PON技术。EPON采用点到多点的结构,无源光纤传输,在以太网之上提供多种业务,EPON是一种实现光纤到户的重要技术。
- 无源光纤网(PON)是ITU“基于无源光纤网的高速光纤接入系统”下进行标准化的。
1- OC-3,155.520Mbit/s的对称业务。
2- 上行OC-3,155.520Mbit/s;下行OC-12,622.080Mbit/s的不对称业务。
3- OC-1=51.84。 - 传输介质可以是一根或两根单模光纤,双向传输通过波分复用(一根或两根光纤)实现。
(4)宽带无线接入技术。
-
无线接入技术的分类与应用。
1- 无线接入技术主要有IEEE802.11标准的无线局域网(WLAN)接入,IEEE802.16标准的无线城域网(WMAN)接入,以及正在发展的Ad hoc接入技术几种。
2- 近距离使用可采用IEEE802.11标准的无线局域网技术,它可以满足一定地理范围内的用户无线接入需求;远距离使用则采用IEEE802.16标准的WiMAX技术,该技术可以在50KM范围内提供最高70Mbit/s的传输速率。
3- IEEE802.11标准与IEEE802.16标准均针对无线环境,但由于适用对象不同,采用的技术与协议解决问题的重点也不相同。IEEE802.11标准的重点在解决局域网范围的移动节点通信问题,而IEEE802.16标准的重点是解决建筑物之间的数据通信问题。 -
IEEE802.11标准与无线局域网。
1- IEEE802.11定义了使用红外,跳频扩频与直接序列扩频技术,数据传输速率为1Mbit/s或2Mbit/s。
2- IEEE802.11a将传输速率提高到54Mbit/s。
3- IEEE802.16b定义了使用直序扩频技术,传输速率为1Mbit/s,2Mbit/s,5.5Mbit/s与11Mbit/s。 -
IEEE802.16标准与无线城域网。
1- 按IEEE802.16标准建立采用全双工,宽带通信方式工作的基站。
2- IEEE802.16标准规定了无线网络使用更高的,毫米波的10-66GHz波段的频率。
3- 在IEEE802.16标准上增加了两个物理层标准IEEE802.16d与IEEE802.16e。
4- 与IEEE802.16标准工作组对应的论坛组织是WiMAX,最高传输速率为134Mbit/s。
协议标准 | 固定/移动 |
---|---|
IEEE 802.16 | 固定 |
IEEE 802.16a | 固定 |
IEEE 802.16d-2004 | 固定 |
IEEE 802.16e-2005 | 固定 移动+漫游 |
小结:
1.非对称数字用户线ADSL技术特点(上行速率在64-640kbps,下行速率在500kbps-7Mbps)
2.光线同轴电缆混合网(HFC)基本结构和电缆调制解调器Cable Modem的分类
3.无源光纤网(PON)标准化的业务(OC-1=51.84Mbps)
4.宽带接入技术IEEE802.16标准与城域网(WIMAX,系列比较)
