二层交换机管理以及VLAN接口类型特殊场景

二层交换机管理

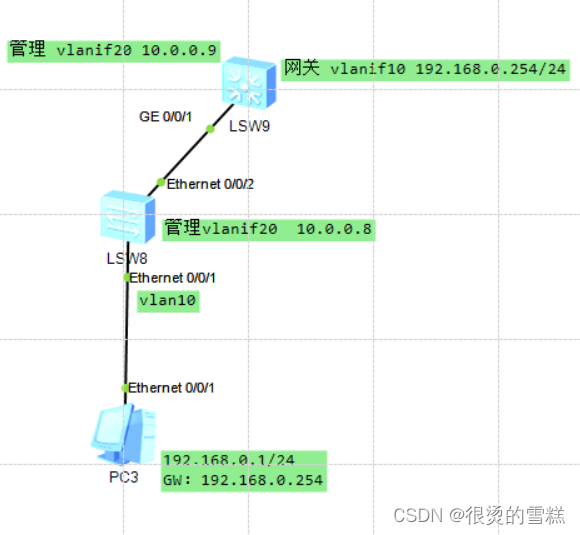

二层交换机管理的环境如下，在下图中PC机器用于管理二层交换机LSW8，PC的网关为三层交换机LSW9中的Vlanif10。

具体配置如下：

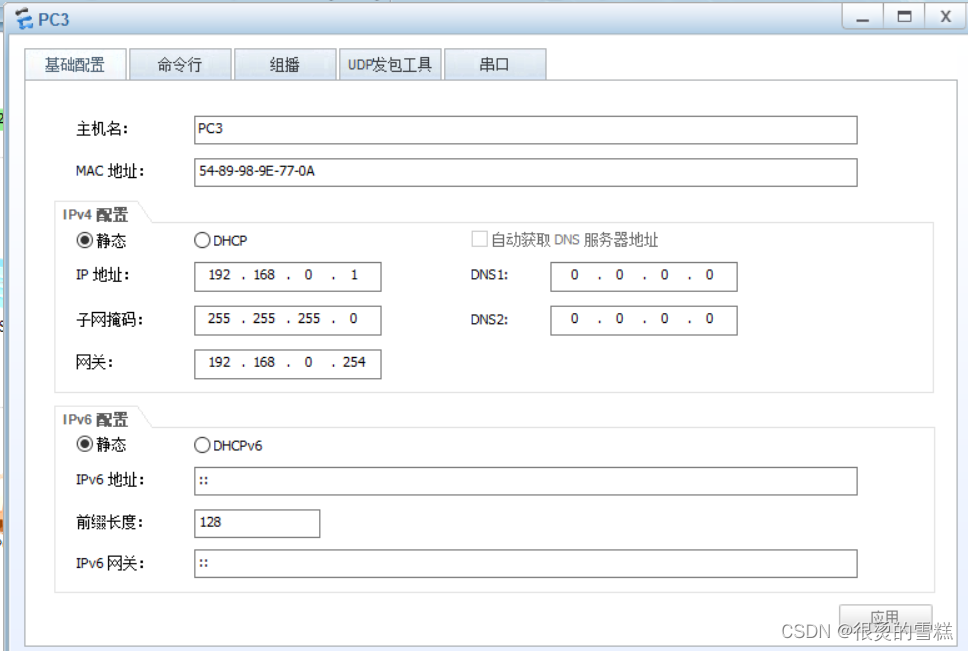

PC3的配置：

首先在接入层交换机LSW8上按照正常的接入层配置即可，连接终端的接口配置接口类型为access，连接汇聚层交换机的接口配置接口类型为trunk。因为要管理二层交换，所以要在二层交换机上配置一个管理的vlan并给它配置一个管理地址。配置如下：

LSW8：
vlan batch 10 20
interface Vlanif20
ip address 10.0.0.8 255.255.255.0
interface Ethernet0/0/1
port link-type access
port default vlan 10
interface Ethernet0/0/2
port link-type trunk
port trunk allow-pass vlan 2 to 4094

接下来对汇聚层交换机LSW9进行配置，首先在LSW9上配置终端PC网关的vlan即vlan10，然后再配置一个与二层交换机管理vlan的逻辑上相连的一个vlan20。配置如下：

LSW9：
vlan batch 10 20
interface Vlanif10
ip address 192.168.0.254 255.255.255.0
interface Vlanif20
ip address 10.0.0.9 255.255.255.0
interface GigabitEthernet0/0/1
port link-type trunk
port trunk allow-pass vlan 2 to 4094

做完以上配置后还是无法满足对二层交换机的管理，此时需要在LSW8交换机上配置ip route-static 0.0.0.0 0.0.0.0 10.0.0.9这条缺省路由，配置完成后即可完成对二层交换机的管理。
华为ENSP中默认放行VLAN1

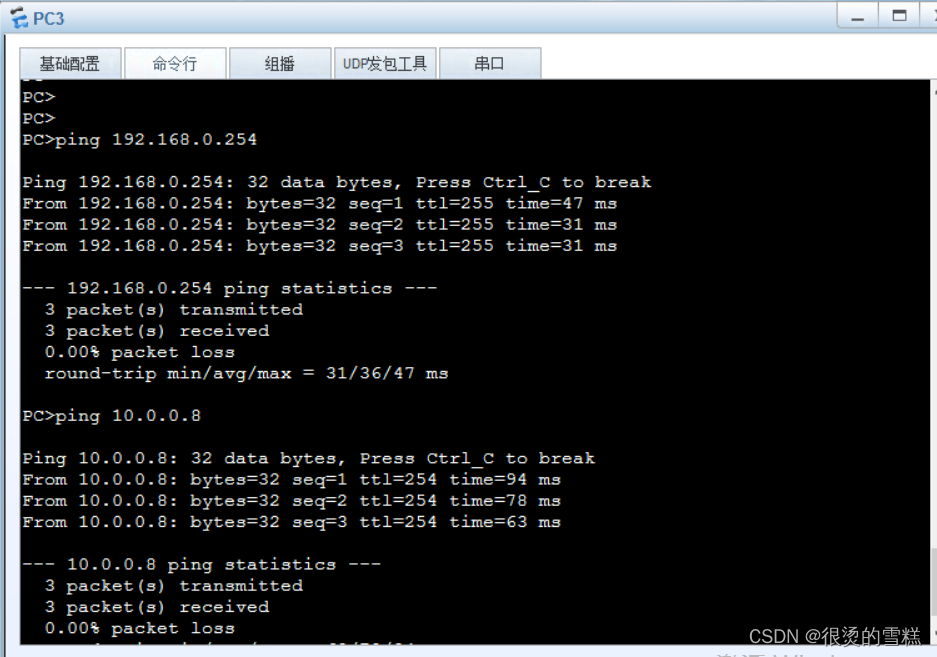

效果图（因为模拟器功能有限，无法使用telnet或ssh，这里以ping通为标准）：

二层交换机管理转发原理分析：

因为二层交换机没法和路由器一样在接口上配置IP地址，此时就需要创建vlanif接口用来实现对二层交换机的管理。当PC3对LSW8进行管理的时候，首先会找到LSW9上的192.168.0.254网关，这个时候网关会找谁是10.0.0.8，但是这个时候LSW9自身有一个与10.0.0.8同网段的vlanif20并且自身在创建vlanif20IP地址的时候也会创建一个直连路由，所以LSW9知道怎么将包发送给LSW8。但是回来的时候LSW8不知道PC3的地址该怎么走，所以需要写一条缺省静态路由，将下一跳指给LSW9上的vlanif20，有了这条缺省路由后，数据包发送给LSW9，LSW9知道PC3在哪里，所以LSW9在将数据包发送给PC3，这样就是一个完整的对二层交换机管理的过程。

VLAN接口转发特殊场景：

当交换机两个接口类型都为access的时候怎么才能使双方互通

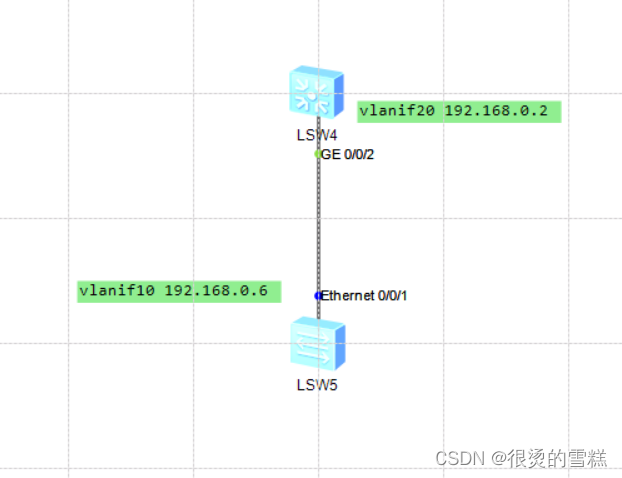

在以下环境中LSW5和LSW4都为二层接口，环境如下：

LSW5配置如下：

vlan 10
interface Vlanif10
ip address 192.168.0.6 255.255.255.0
interface Ethernet0/0/1
port link-type access
port default vlan 10

LSW4配置如下：

vlan 20
interface Vlanif20
ip address 192.168.0.2 255.255.255.0
interface GigabitEthernet0/0/2
port link-type access
port default vlan 20

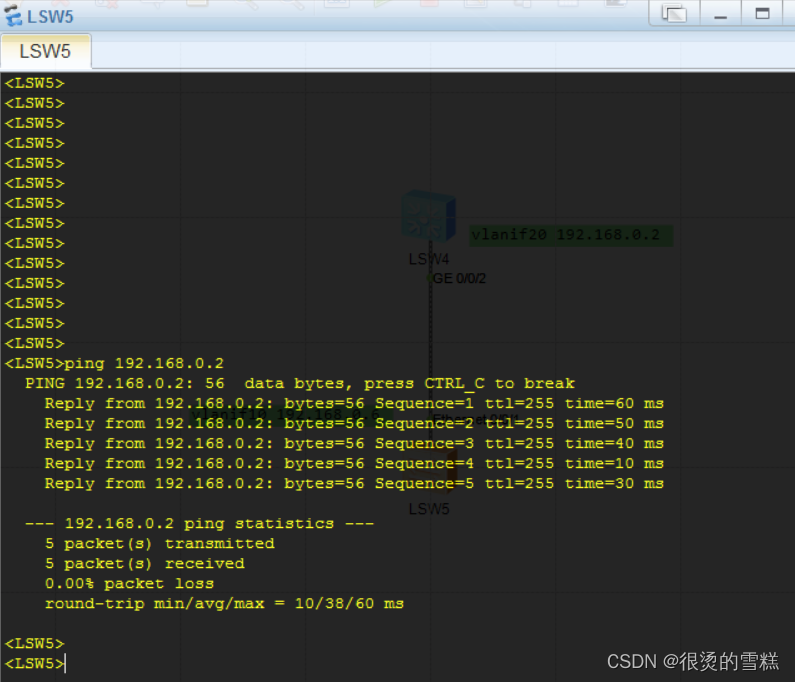

按照如上配置后可以实现vlanif10成功访问vlanif20。效果图如下：

access接口实现转发的原理阐述：

在上述环境中将两台交换机的互联接口都配置为access接口类型，但是不属于同一vlan，当LSW5访问LSW4的时候会经过E0/0/1口，对于该接口来说报文是往外发送的，根据access接口类型的“进打出剥”原则，不会对该报文进行VLAN的封装，当报文到达G0/0/2接口后，该接口类型为access并且该报文没有任何VLAN封装的标签，所以会在报文上封装VLAN20的标签，被LSW4所接收，LSW4发现是VLAN20的标签就会去找vlanif20，vlanif20在该转发过程中被当作网关。同样的回包原理也是按照这个过程来实现的。

Trunk接口实现转发的原理阐述：

在LSW4和LSW5之间互联接口配置为Trunk接口类型来实现互通，具体实现如下：
LSW5配置如下：

vlan 10
interface Vlanif10
ip address 192.168.0.6 255.255.255.0
interface Ethernet0/0/1
port link-type trunk
port trunk pvid vlan 10
port trunk allow-pass vlan 2 to 4094

LSW4配置如下：

vlan 20
interface Vlanif20
ip address 192.168.0.2 255.255.255.0
interface GigabitEthernet0/0/2
port link-type trunk
port trunk pvid vlan 20
port trunk allow-pass vlan 2 to 4094

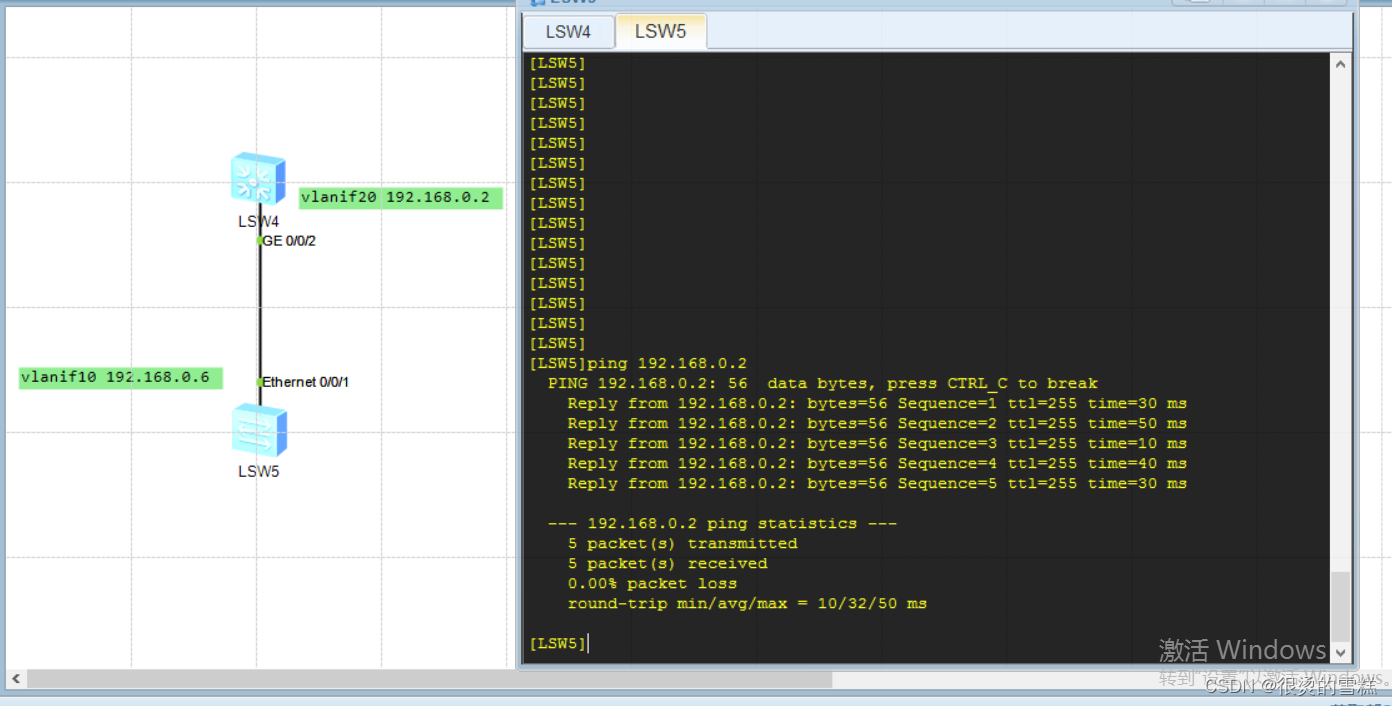

在配置接口类型为Trunk后实现效果如下：

在上述转发过程中必须要配置pvid，否则将无法实现互通。当LSW5访问LSW4上的vlanif20的时候，LSW5的E0/0/1口发送该报文，所以不会打VLAN标签，当报文转发到LSW4的G0/0/2口会对没有标签的报文进行打标签，最后LSW4会对该报文接收，发现IP与自己同网段，则会回包，回包过程与发包过程一样。如此则可以完成报文的通讯。
