交换机有USB接口的升级步骤
此升级堆叠为真机环境,交换机类型为S75系列的交换机
升级前准备
需要将升级包拷贝到U盘上面,将U盘插到交换机的USB接口上面,升级包的格式可以为.bin或者.ipe。这两种不同的区别在于.bin为压缩包,上传到设备之后指定下次重启时会解压为.ipe文件。
升级操作

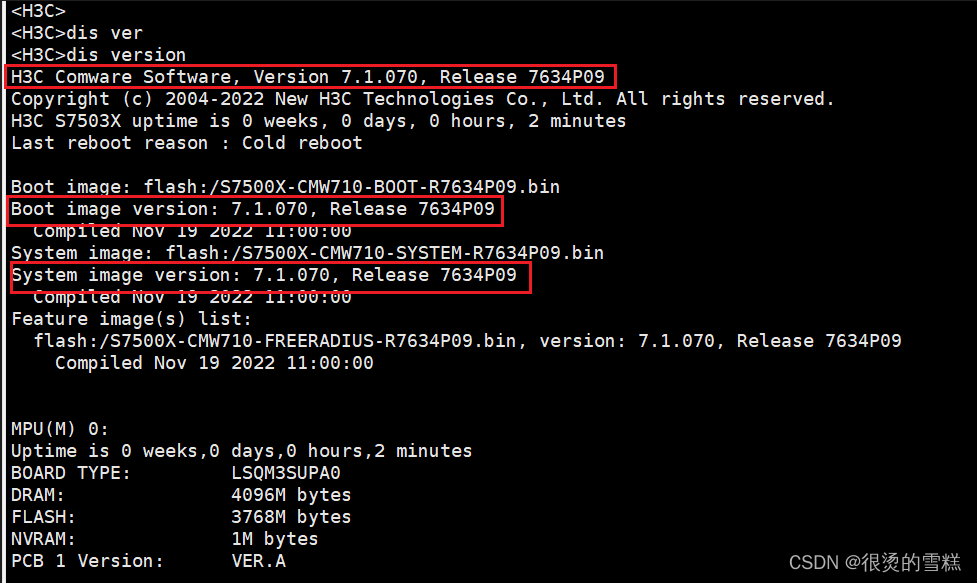

升级的时候需要查看当前交换机的版本信息,如下图所示

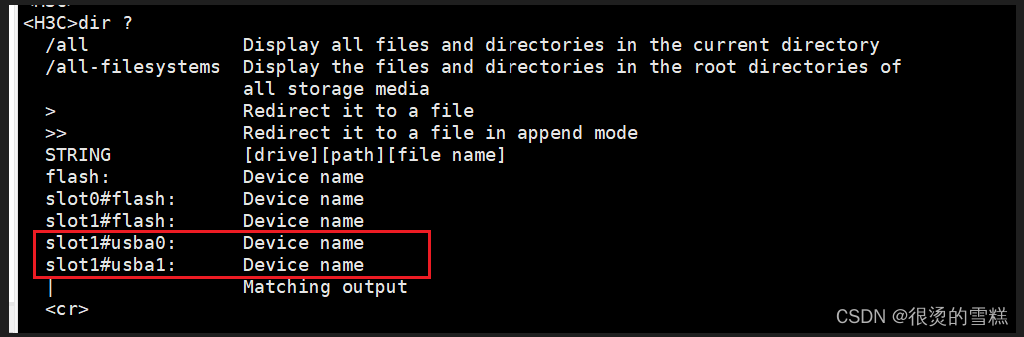

确定当前版本后使用dir ?命令来查看自己的U盘在哪个位置,如下图所示:

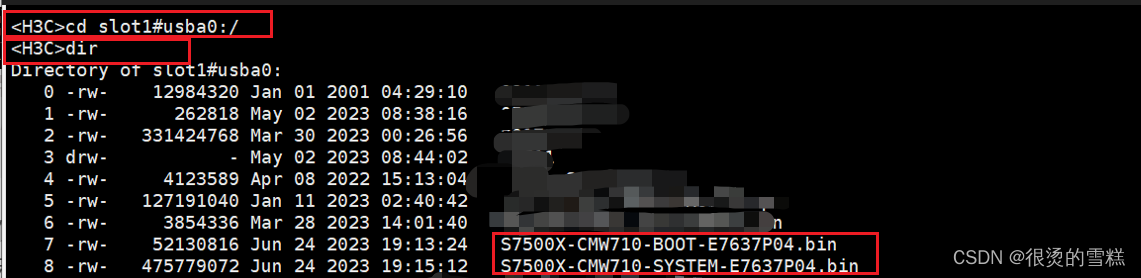

然后使用cd命令进入到对应的路径下查看该路径下是否存在对应的升级包,如下图所示:

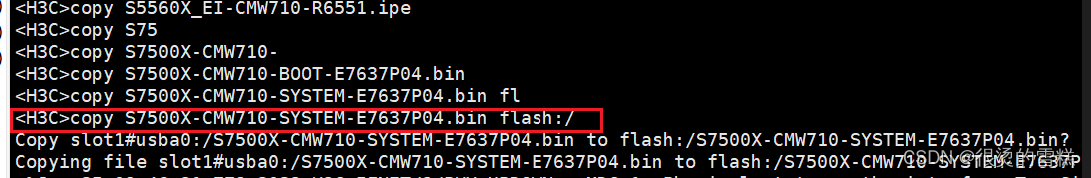

将该文件复制到交换机的flash文件中,如下图所示:

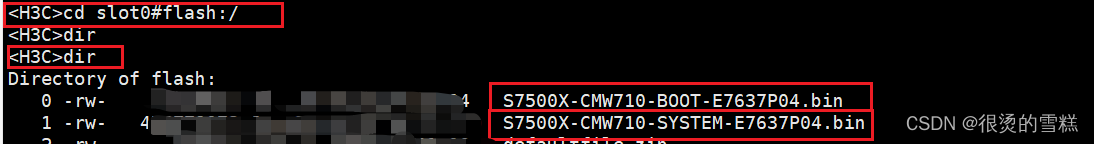

执行完以上步骤后在切换到交换机的flash目录下,如下图所示:
注意:因为在实际真机环境中我使用的是交换机的slot0位置的主控板来存放升级文件,所以我需要切换到slot0的flash的目录下,该操作是为了方便后续升级所进行的目录切换。

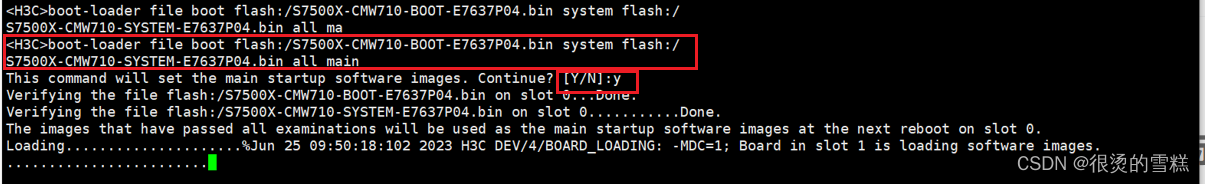

接下来执行升级操作,执行完升级操作后会有一个选择Y/N的地方,这个地方是询问“该命令将会建立主要启动软件镜像,是否继续”。在这里我们选择Y即可。如下图所示:
等待升级完成后使用reboot命令进行重启,重启完成之后查看版本是否更新。如下图所示:
以上就是对交换机升级的一个完成的步骤,我下面总结了一些升级命令,大家若是有疑问可以参考以下命令或者在评论区评论也可以:
dir ? //查看USB在哪个路径
dir //查看该路径下有哪些文件内容
cd 对应的USB路径 //进入到USB路径下
copy 升级包名称 flash:/ //将升级包拷贝到交换机的flash文件下
boot-loader file boot slot0#flash:/S7500X-CMW710-BOOT-E7637P04.bin system s
lot0#flash:/S7500X-CMW710-SYSTEM-E7637P04.bin all main //该命令表示设置下一次的启动文件为交换机slot0主控板中flash文件下的S7500X-CMW710-BOOT-E7637P04.bin该文件为启动文件,设置交换机slot0主控板中flash文件下的S7500X-CMW710-SYSTEM-E7637P04.bin 为系统文件
交换机简单堆叠命令
主设备上:
irf-port 1
port group interface Ten-GigabitEthernet 端口号

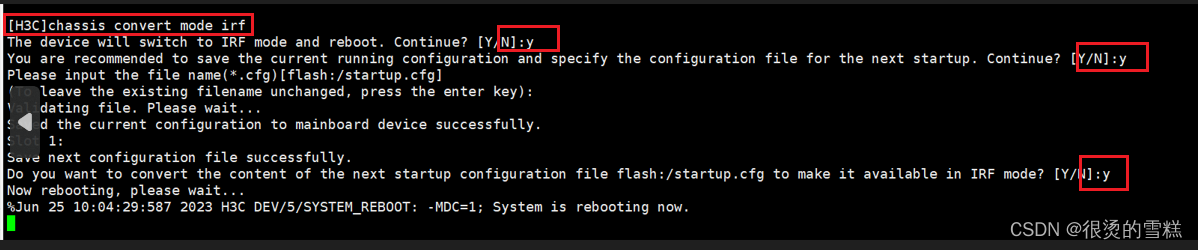

chassis convert mode irf
备设备上:
irf-port 2
port group interface Ten-GigabitEthernet 端口号
irf member 2
chassis convert mode irf
提示:使用完以上命令后记得使用dis irf 查看堆叠状态是否正常:
交换机无USB接口的升级步骤
当交换机没有USB接口的时候升级步骤如下
先准备3CDaemon软件
以下是3CD和CRT的链接
链接:https://pan.baidu.com/s/1T22vNyUug9NTb-4XW0QvAw?pwd=1gwi 提取码:1gwi

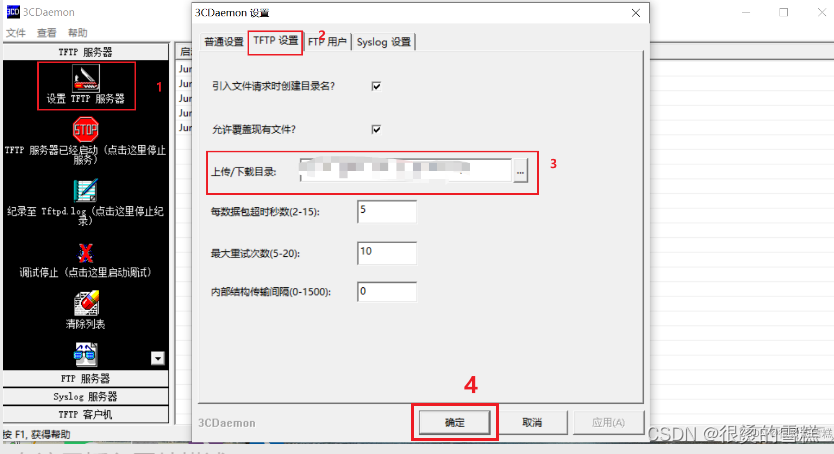

将下载好的软件打开,按照以下步骤进行操作,在上传/下载目录这里需要指定到安装包的上一级目录。![在这里插入图片描述](https://img-blog.csdnimg.cn/c91f326d3c694063b0f5668066aeea69.png

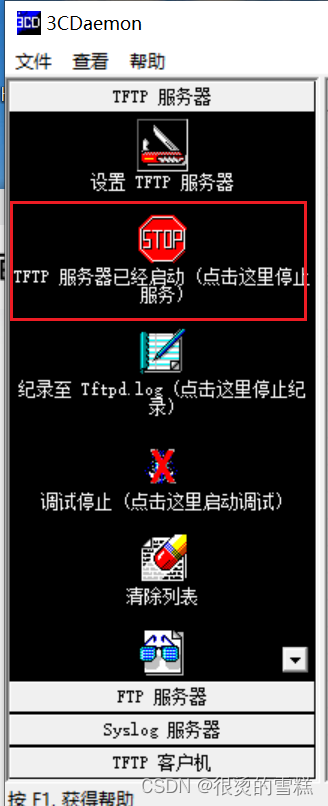

这里可以查看FTP服务器是否启动
设置连接交换机的网卡IP地址,这里设置的为192.168.1.1/24
按照以下命令步骤进行操作,操作原理和使用USB的原理类似。
tftp ip地址 get 升级包名 //这里的IP地址为192.168.1.1也就是自身电脑网卡的IP地址。
dis version //查看交换机升级前的版本
dir //查看升级包文件
boot-loader file flash:/文件名 all main //进行文件解压并安装
dis boot-loader //查看目前启动文件
reboot //重启
dis version //检查目前版本
以上就是对交换机升级和简单堆叠的介绍,希望可以帮助到大家。
