使用PowerDesigner搭建学生选课管理系统（学生老师管理员一体系结构）由基础设计至数据库生成（SQL语句源代码的生成）全过程实例操作

思考构图大小及范围

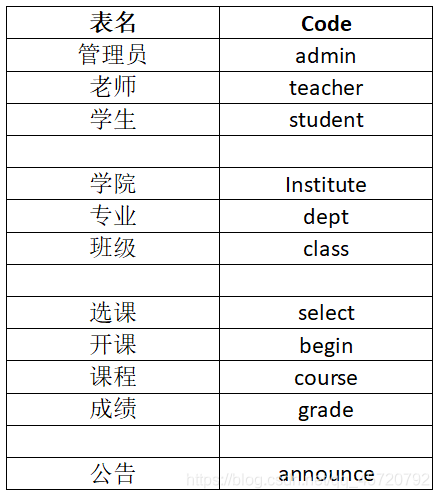

首先，我们大致的写出要建的几张表，并自定义其Code（所谓Code其实就是自定义一个字段名，因为SQL语句不能由中文）
我们可以将不同的表按照不同的类型分开，这样一个类型的表可以一起建并且相互之间的关系不会弄混

制作概念模型

我们建立管理员表、老师表、学生表，起初每张表的属性没有必要填的过于全面，我们开始要注重的是表之间的关系，表的属性可以在后面添加

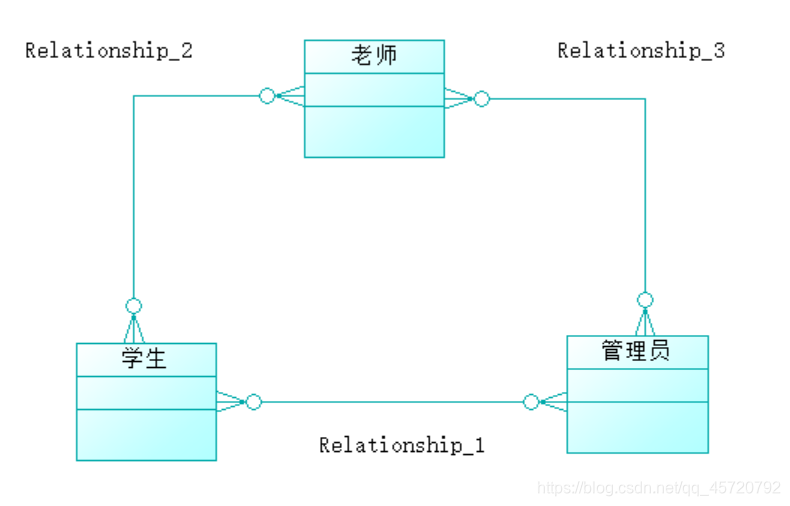

1、建第一类表
老师和学生之间是多对多的关系（n：n）
学生和管理员之间是多对多的关系（n：n）
管理员和老师之间是多对多的关系（n：n）

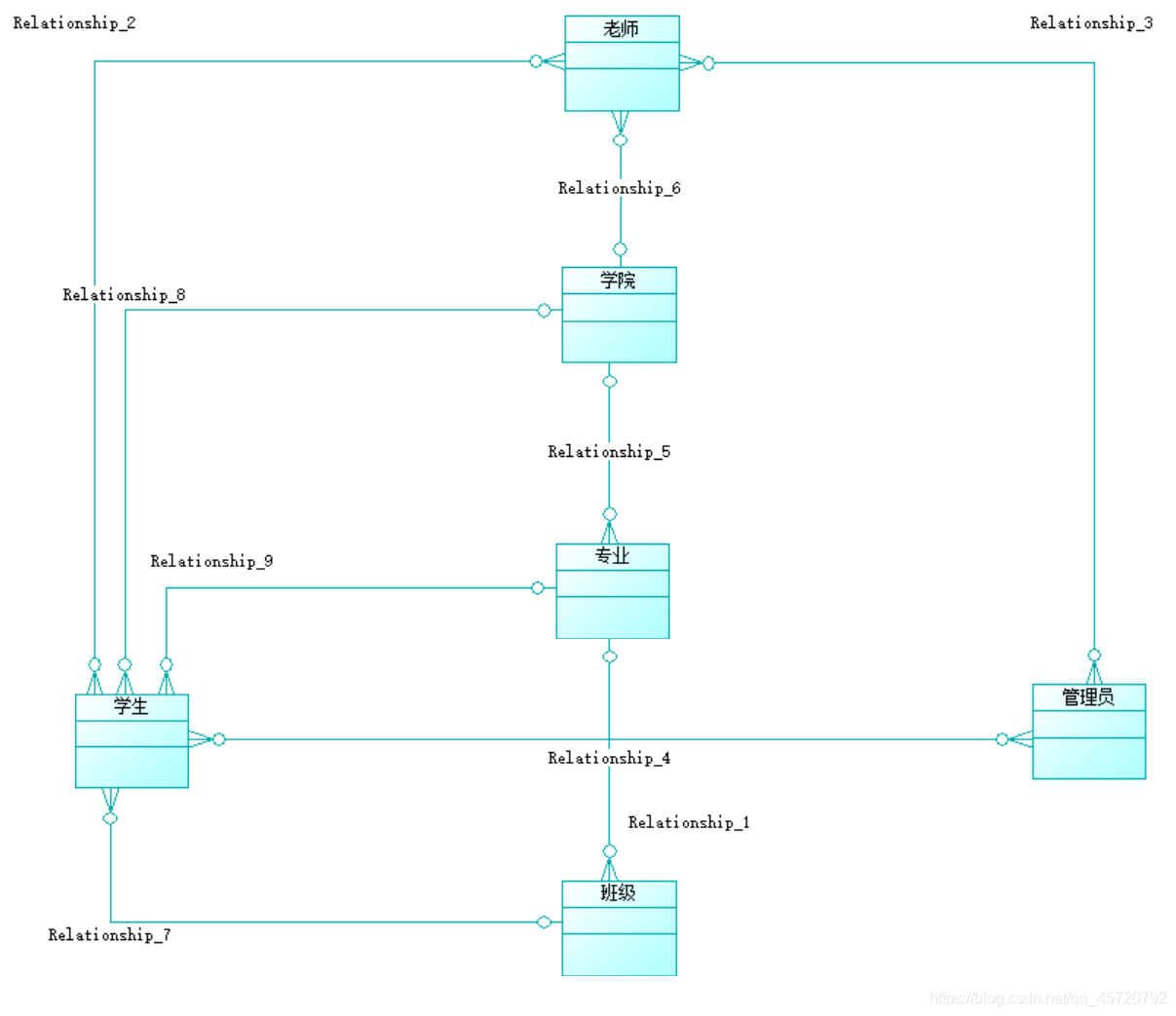

2、建第二类表，并完善一、二类表相互之间的关系
班级和专业之间是多对一的关系（n：1）
专业和学院之间是多对一的关系（n：1）

学生和班级之间是多对一的关系（n：1）
学生和专业之间是多对一的关系（n：1）
学生和学院之间是多对一的关系（n：1）
老师和学院之间是多对一的关系（n：1）
管理员和学院之间无关系

3、建第三类表，并完善类表相互之间的关系
开课和老师之间是多对多的关系（n：n）
开课和管理员之间是多对多的关系（n：n）

选课和学生之间是多对多的关系（n：n）
选课和管理员之间是多对多的关系（n：n）

课程和学生之间是多对多的关系（n：n）
课程和老师之间是多对多的关系（n：n）
课程和管理员之间是多对多的关系（n：n）

成绩和学生之间是多对多的关系（n：n）
成绩和老师之间是多对一的关系（n：1）
成绩和管理员之间是多对多的关系（n：n）

4、建第四类表，并完善类表相互之间的关系
公告和老师之间是多对一的关系（n：1）
公告和管理员之间是多对多的关系（n：n）

属性的添加

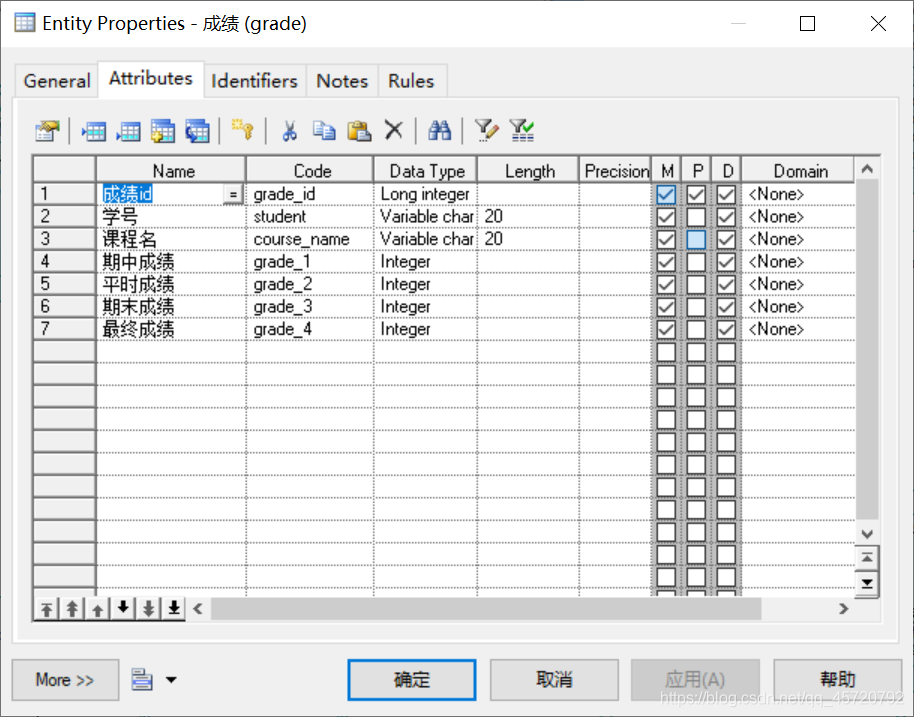

给每一张表添加属性
其中name（名字）
code(数据库中的字段名)
Data Type(数据类型)
length(数据类型的长度)
M:Mandatory 是否为必填项 即非空
P:Primary Identifer 是否为主键
D:Displayed 是否可见

每一张表的主键，都不允许被其它任何一张表作为属性使用

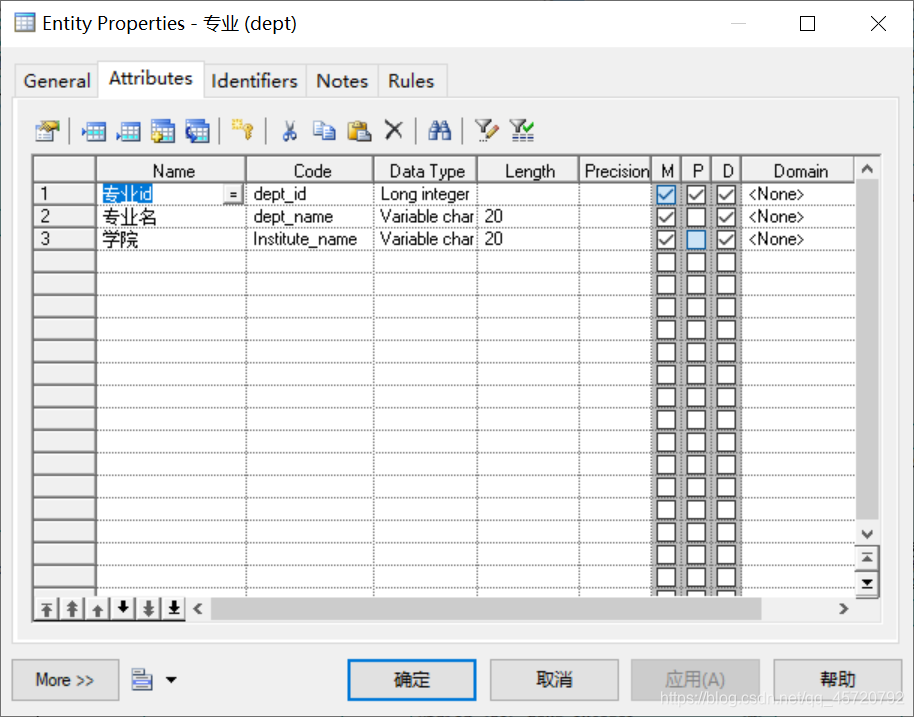

学生表

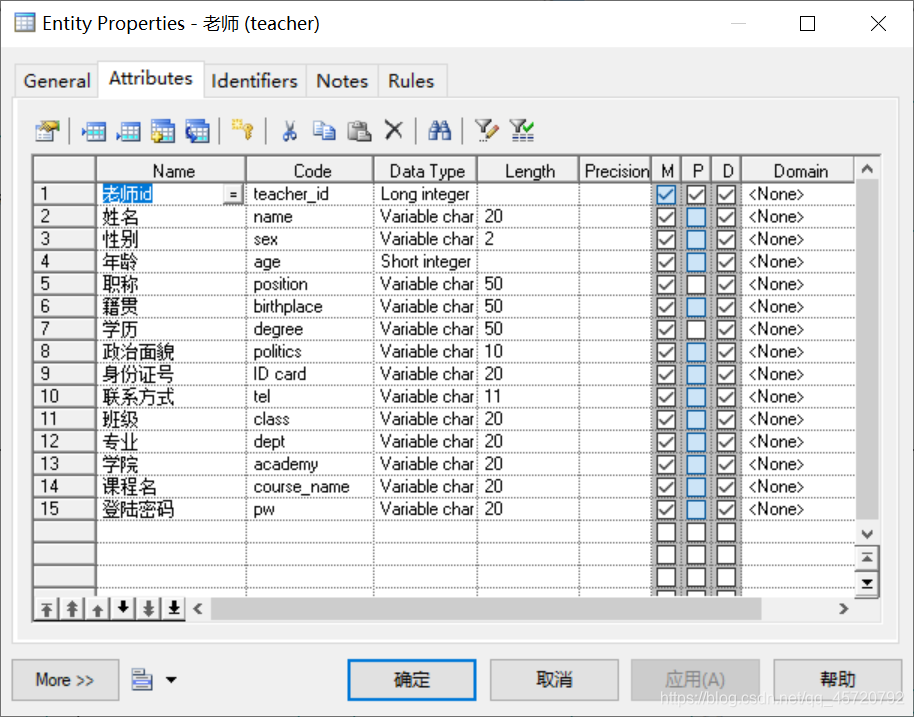

老师表

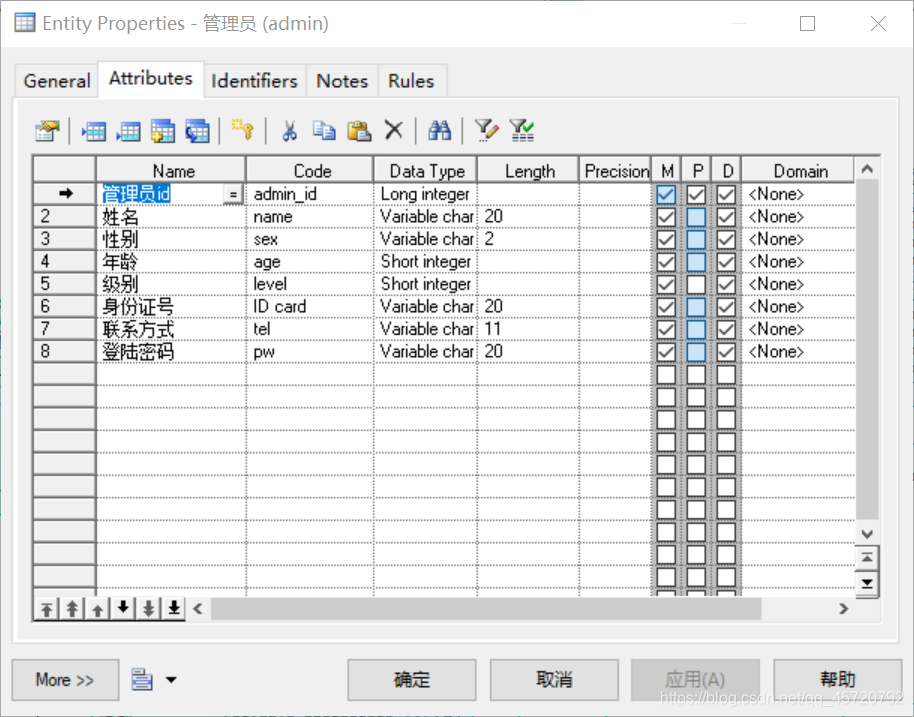

管理员表

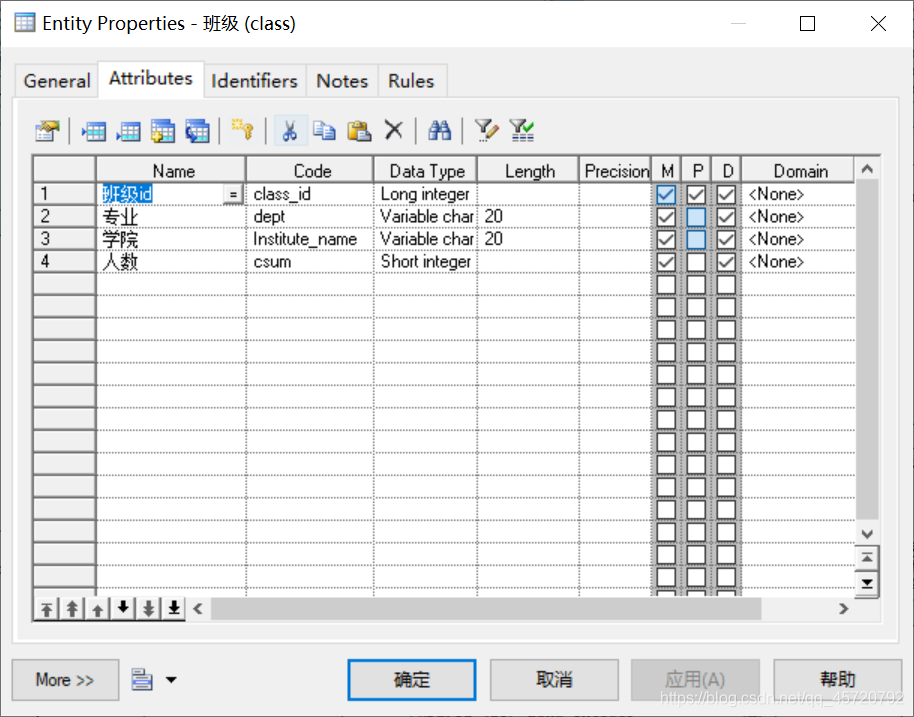

班级表

专业表

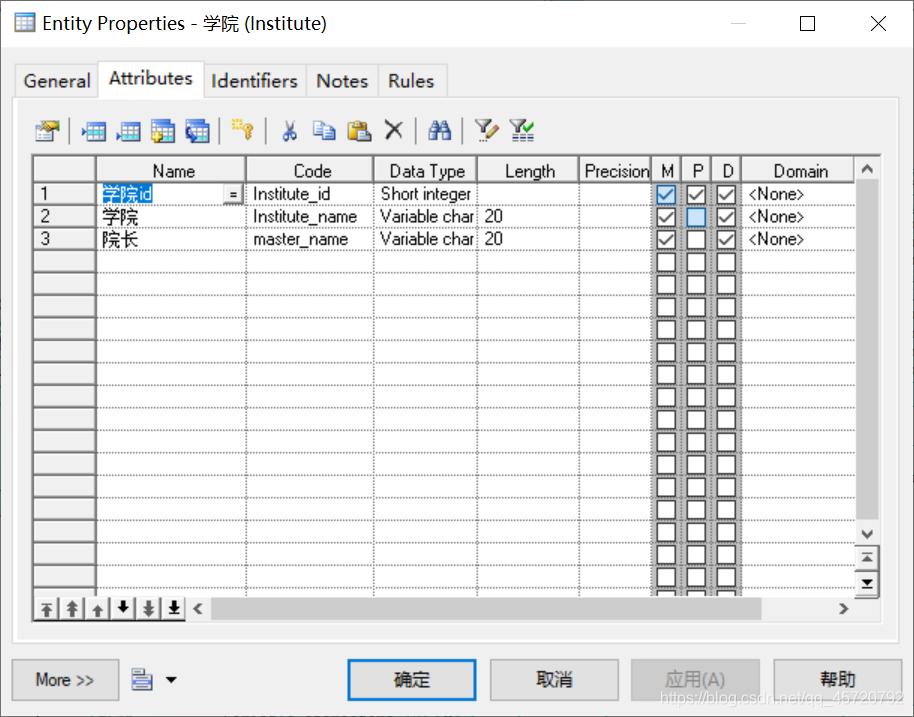

学院表

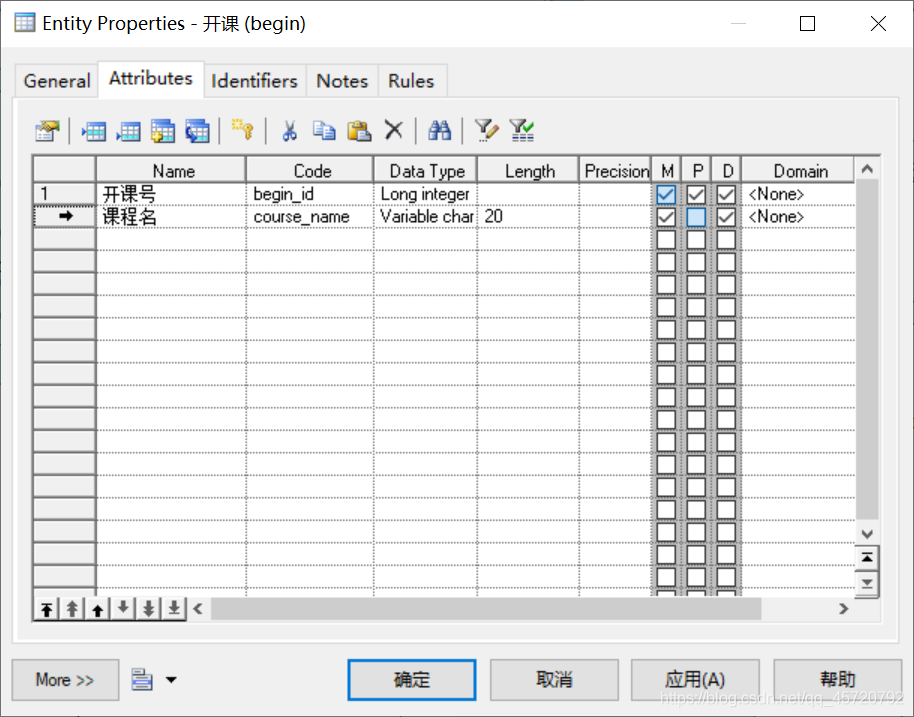

开课表

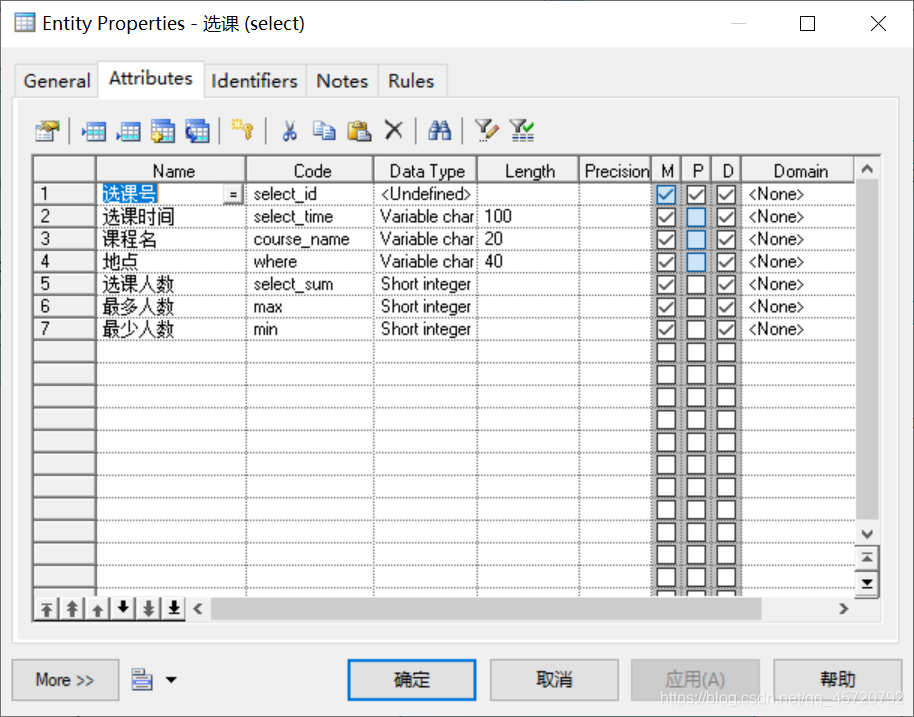

选课表

课程表

成绩表

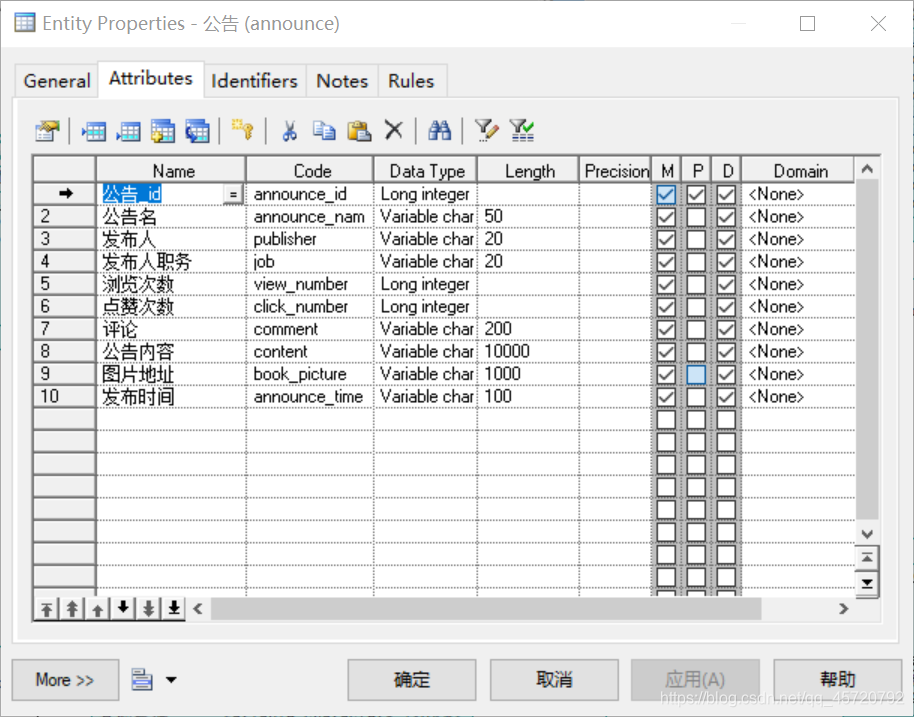

公告表

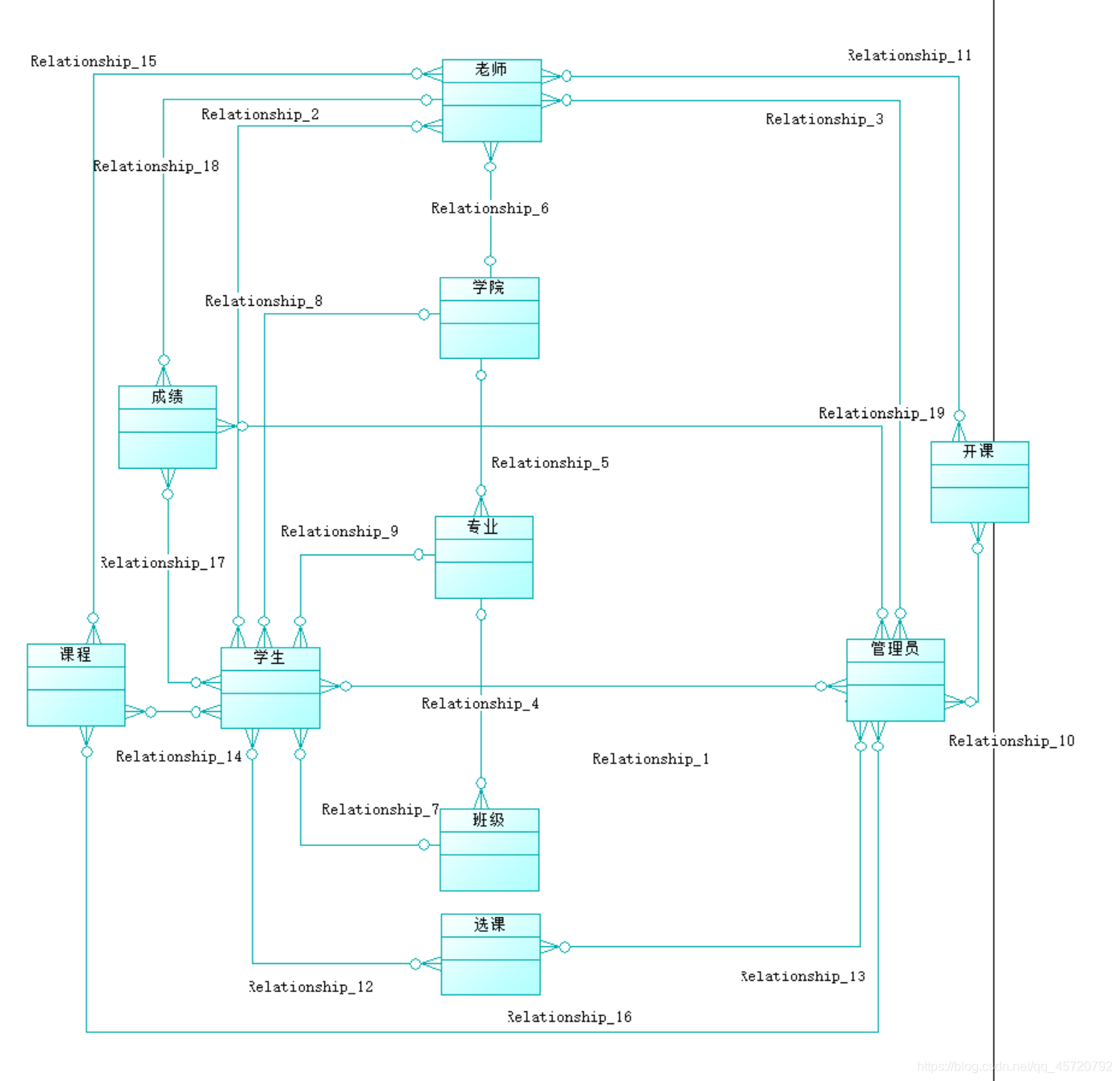

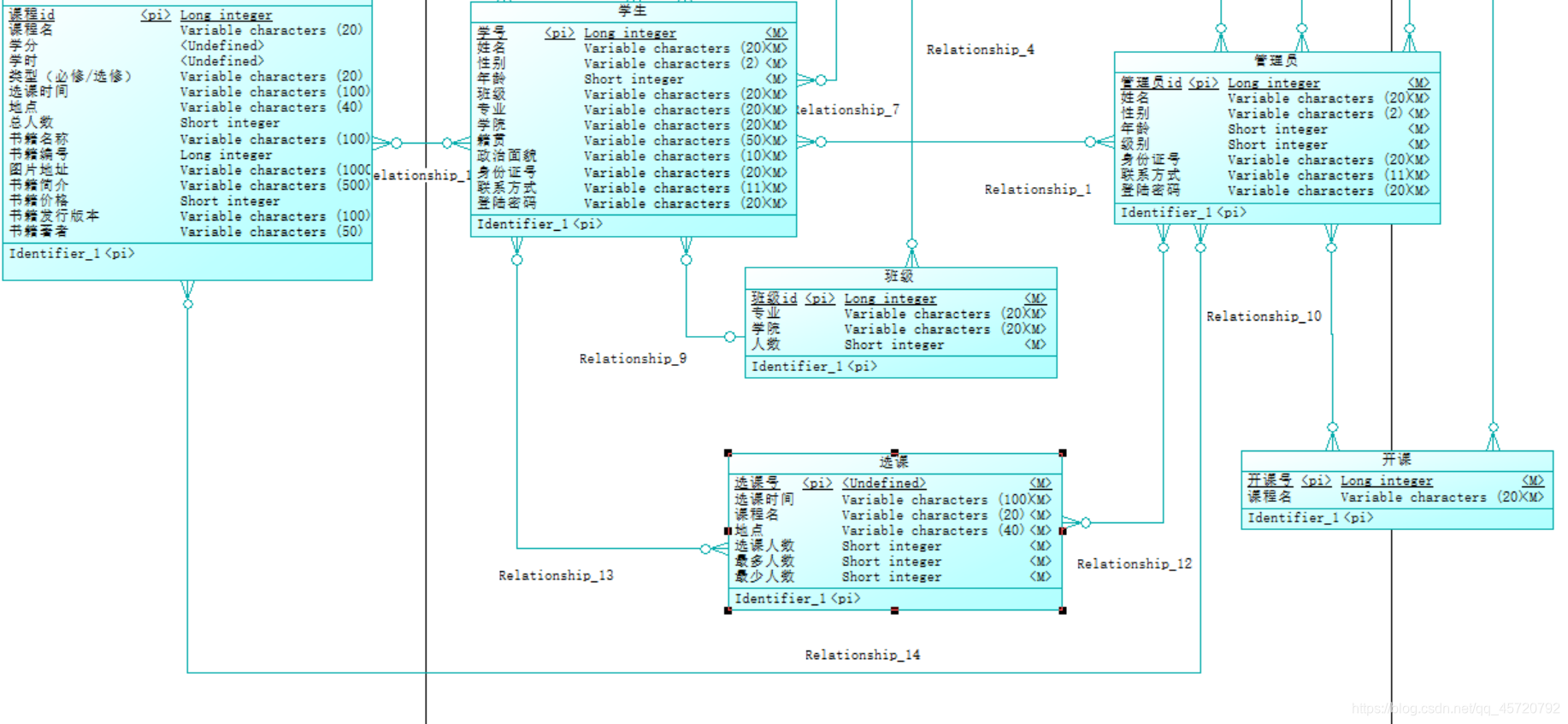

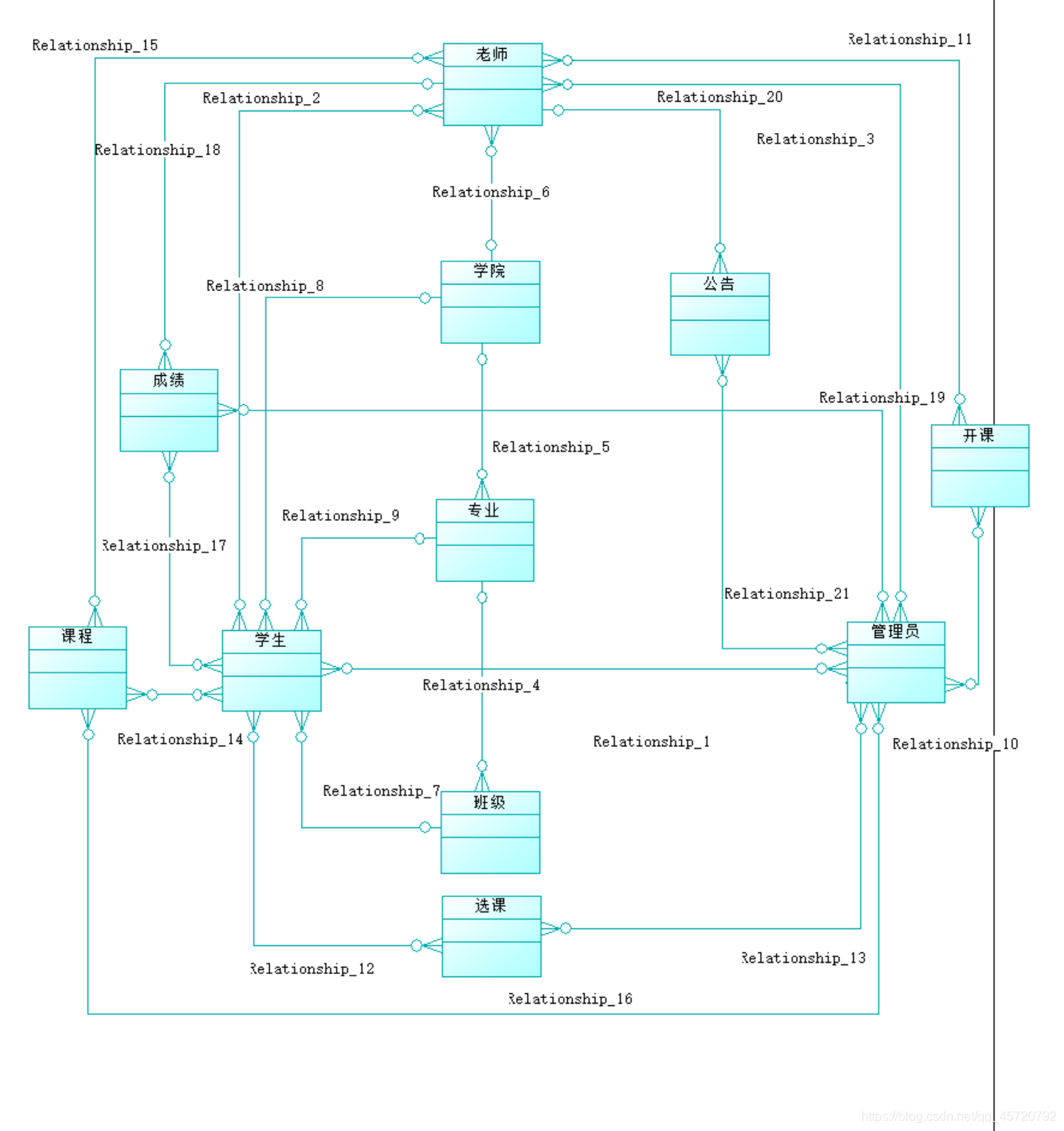

概念模型整体构图：

模型检测

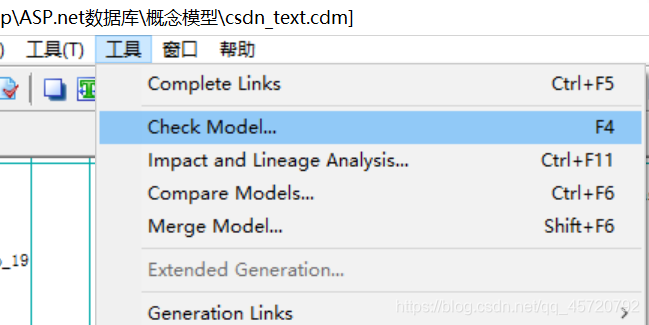

→ 工具 → 【Check Model】

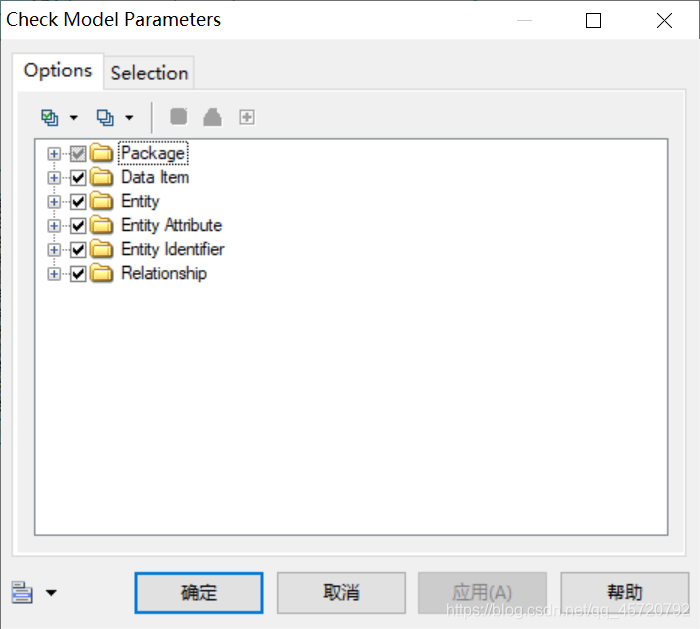

出现 [Check Model Parameters] 对话框。

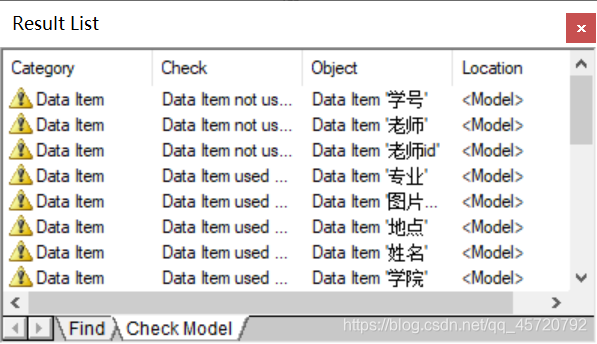

运行后，警告属于正常现象

生成物理模型

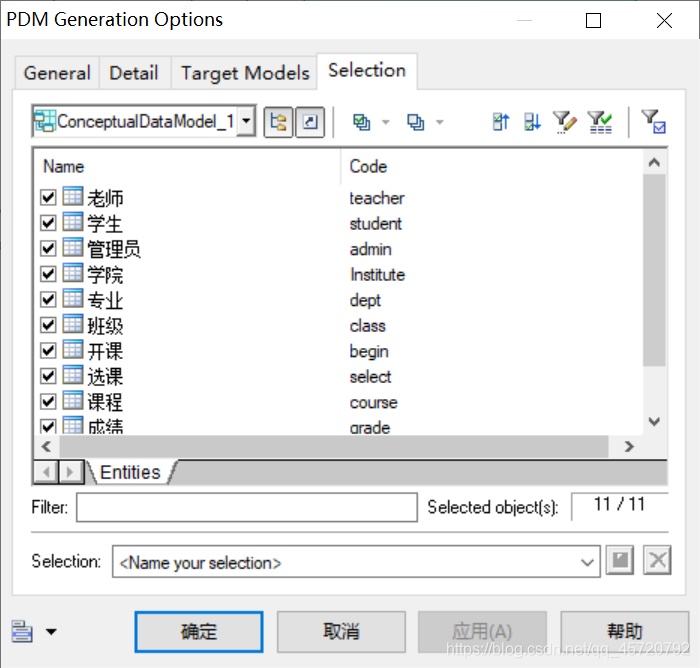

→ 工具 → 【Generate Physical Data Model】

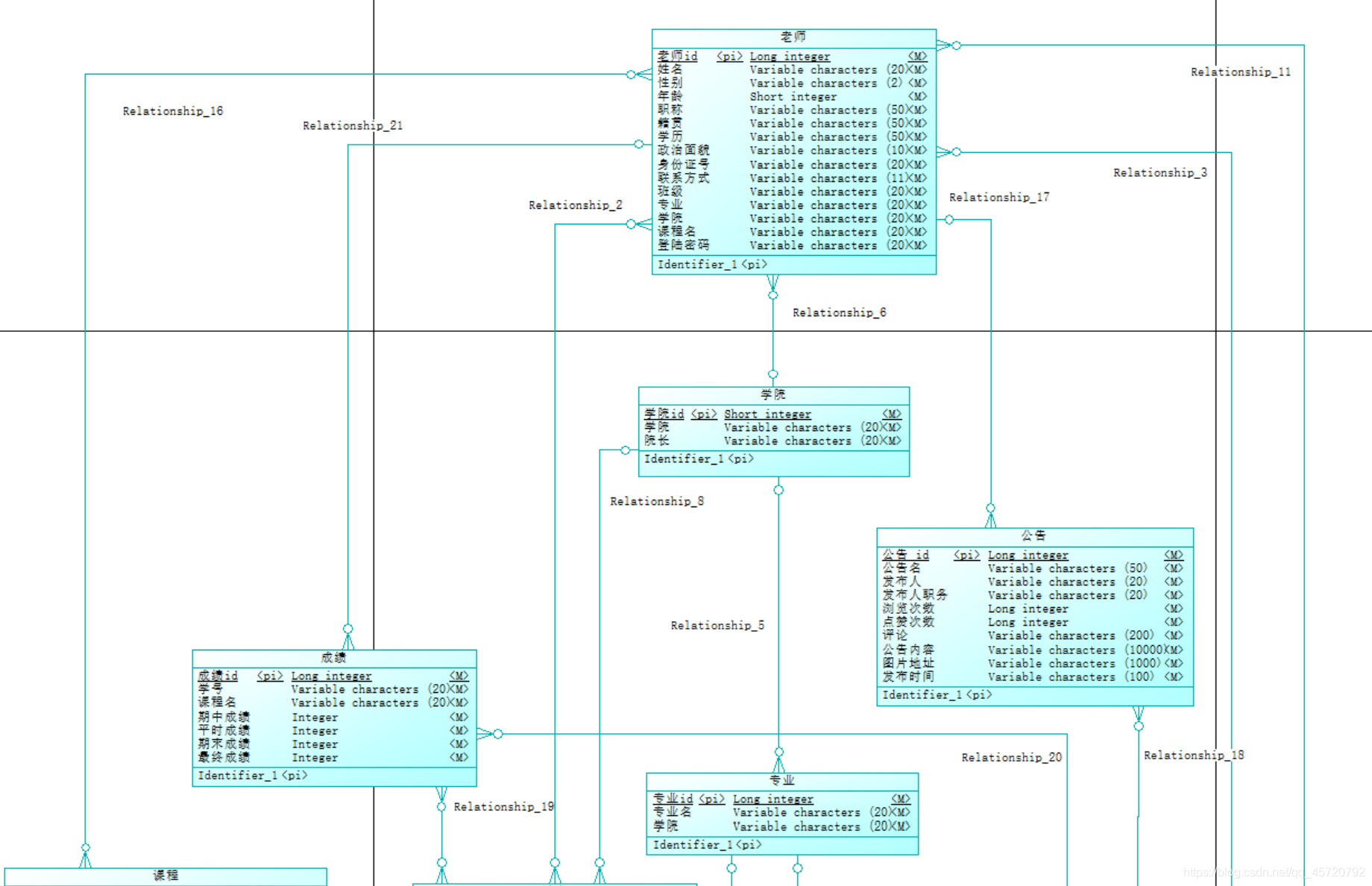

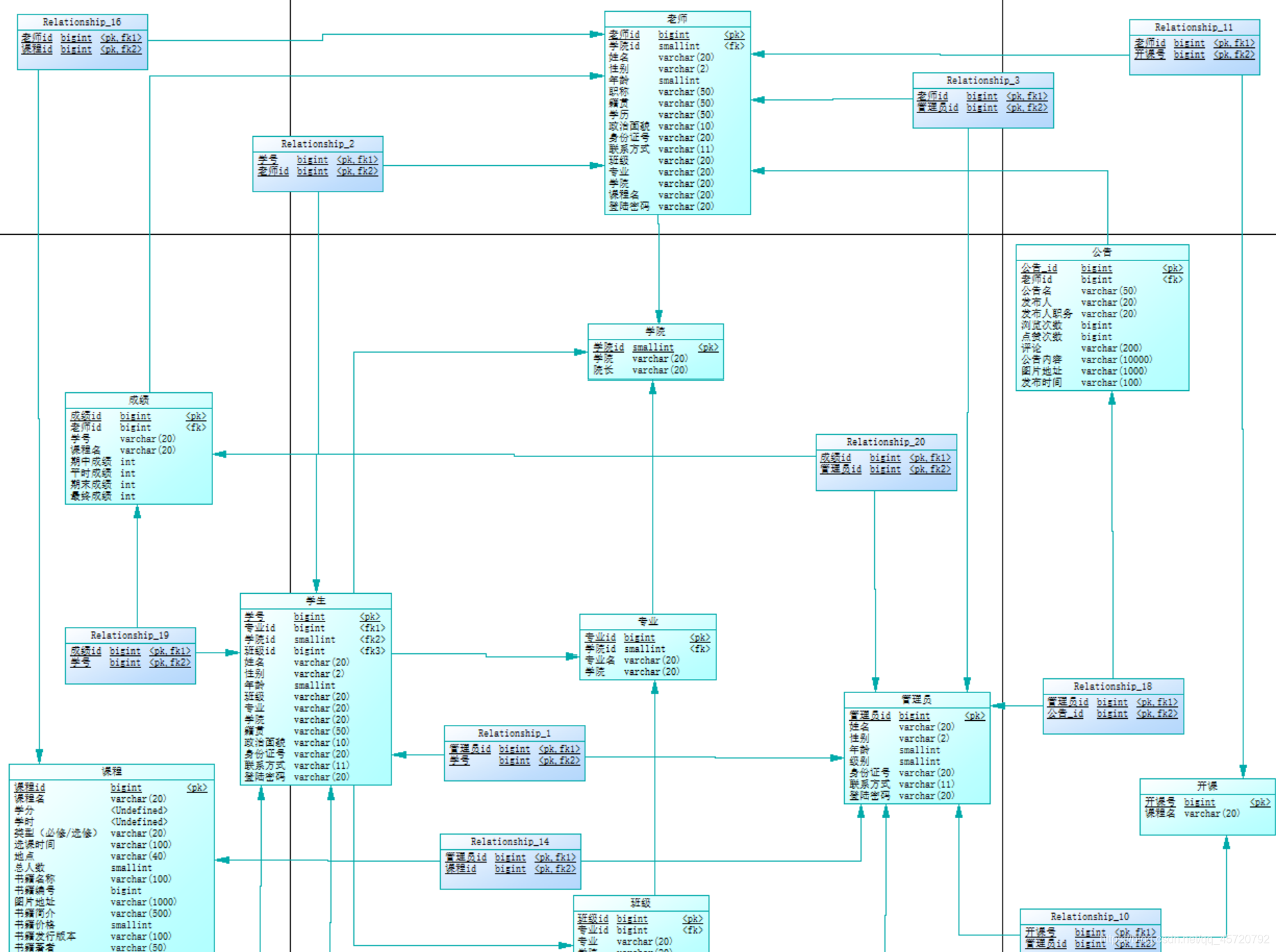

物理模型整体构图：


pk： 主键
fk： 外键

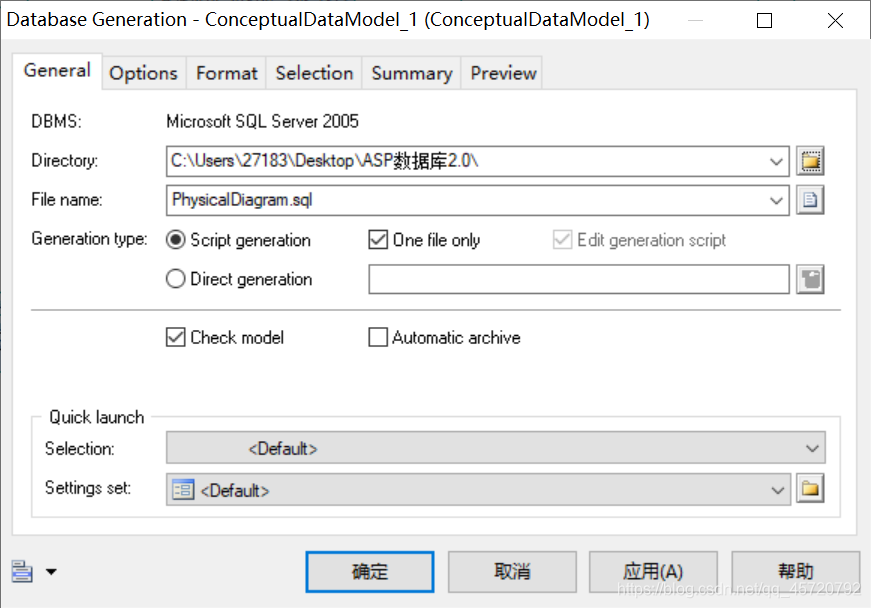

生成数据库

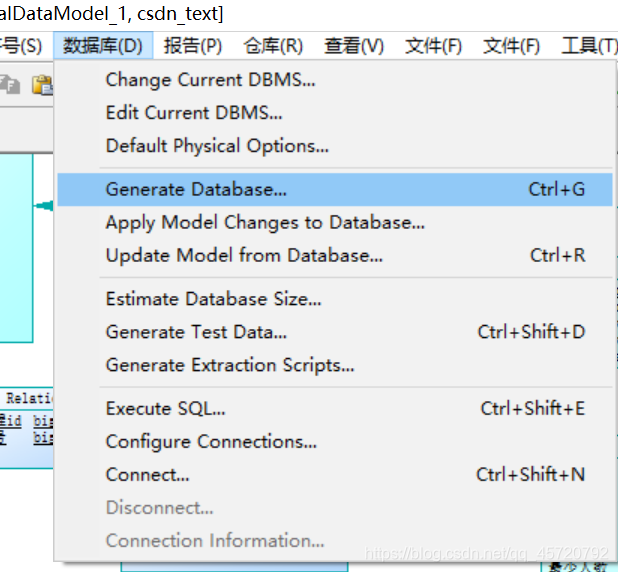

→ 数据库 → 【Generate Database】

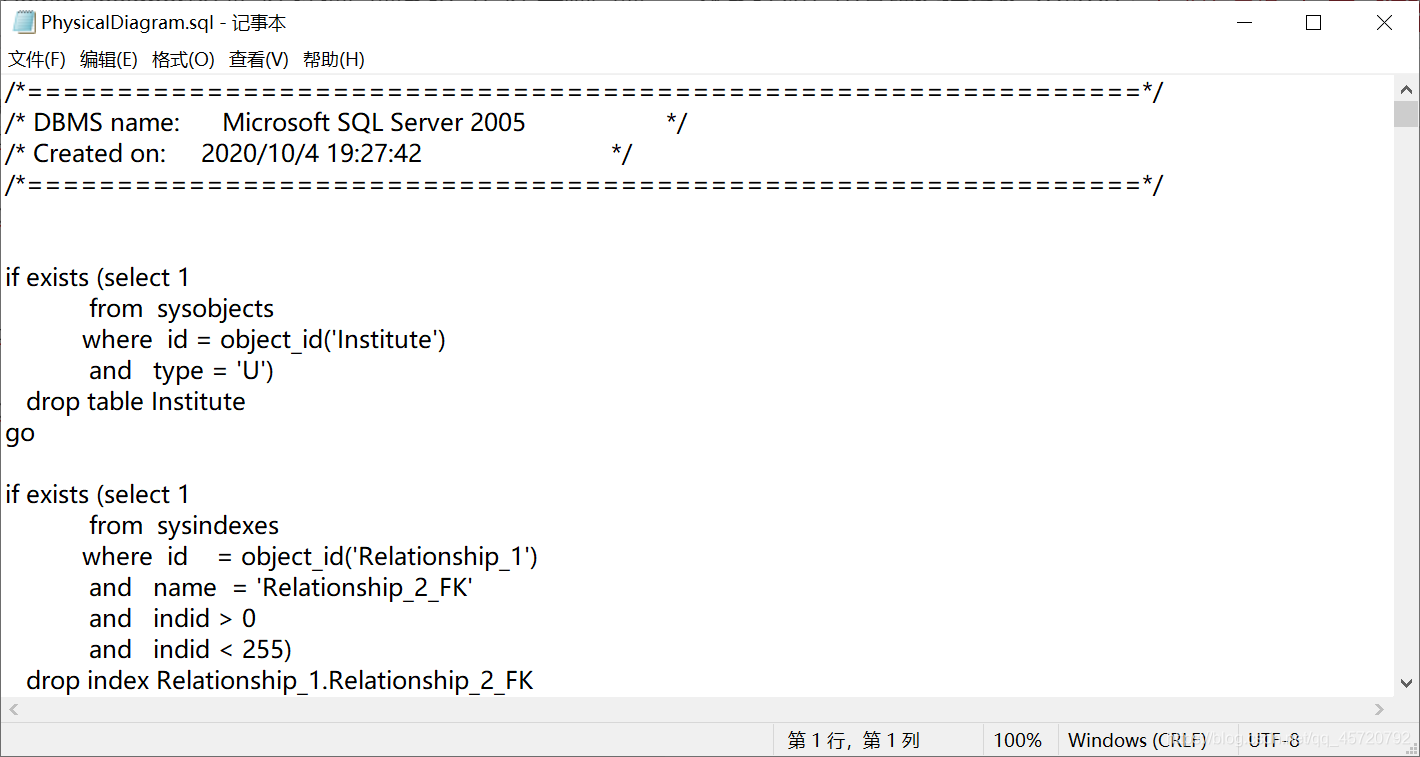

生成的sql语句如下：

工作空间、概念模型、物理模型、sql源代码：
链接：https://pan.baidu.com/s/1O0dLB3km5h2xN045Go2qbA
提取码：ukkp
