【FFmpeg进阶】2、FFplay播放器实战及源码剖析

一、播放器原理

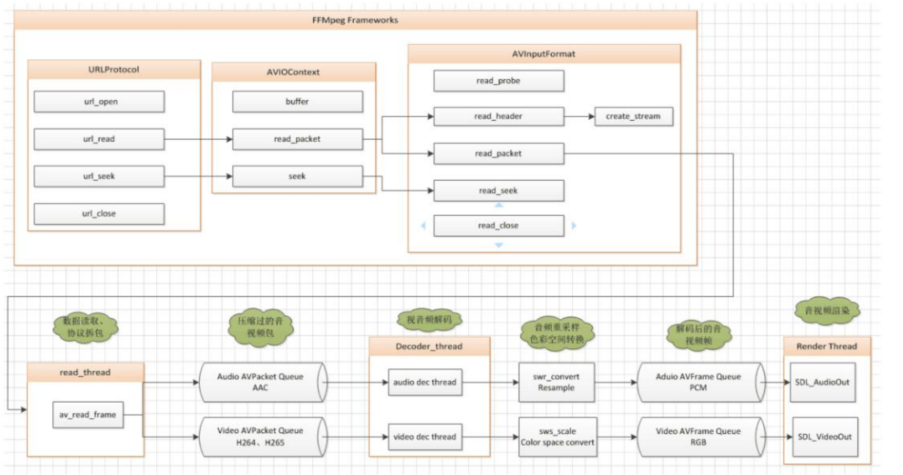

        播放一个媒体文件一般需要 5 个基本模块，按层级顺序：

                1、文件读取模块（Source）

                2、解复用模块（Demuxer）

                3、音视频解码模块（Decoder）

                4、色彩空间转换模块（Color Space Converter）

                5、音视频渲染模块（Render）

1、 文件读取模块（ Source ） 的作用是为下级解复用模块（ Demuxer ）以包的形式源源不断的提供数据流, 对于下一级的 Demuxer 来说，本地文件和网络数据是一样的。在 ffmpeg 框架中，文件读取模块可分为 3 层：

        协议层： pipe ， tcp ， udp ， http 等这些具体的本地文件或网络协议

        抽象层：URLContext 结构来统一表示底层具体的本地文件或网络协议

        接口层用：AVIOContext 结构来扩展 URLProtocol 结构成内部有缓冲机制的广泛意义上的文件，并且仅仅由最上层用 AVIOContext 对模块外提供服务，实现读媒体文件功能。

2、 解复用模块（ Demuxer ）：作用是识别文件类型，媒体类型，分离出音频、视频、字幕原始数据流，打上时间戳信息后传给下级的视频频解码模块（Decoder）。可以简单的分为两层，底层是 AVIContext，TCPContext，UDPContext 等等，这些具体媒体的解复用结构和相关的基础程序，上层是 AVInputFormat 结构和相关的程序。上下层之间由AVInputFormat 相对应的AVFormatContext 结构的 priv_data 字段关联 AVIContext 或TCPContext 或 UDPContext 等等具体的文件格式。AVInputFormat 和具体的音视频编码算法格式由 AVFormatContext 结构的streams 字段关联媒体格式，streams 相当于Demuxer 的 output pin， 解复用模块分离音视频裸数据通过 streams 传递给下级音视频解码器。

3、 视频频解码模块（ Decoder ） 的作用就是解码数据包，并且把同步时钟信息传递下去。

4、 色彩空间转换模块（ Color Space Converter ）颜色空间转换过滤器的作用是把 视频解码器解码出来的数据转换成当前显示系统支持的颜色格式。

5、 音视频渲染模块（ Render ）的作用就是在适当的时间渲染相应的媒体，对视频媒体就是直接显示图像，对音频就是播放声音。

二、main()函数解析

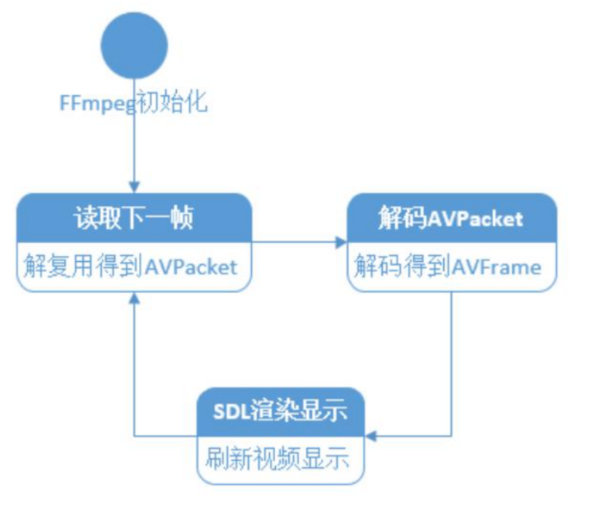

1、FFplay的主要流程

调用如下函数：

        av_register_all () ：注册所有编码器和解码器。

        show_banner () ：打印输出 FFmpeg 版本信息（编译时间，编译选项，类库信息等）。

        parse_options () ：解析输入的命令。

        SDL_Init () ： SDL 初始化。

        stream_open () ：打开输入媒体。

        event_loop () ：处理各种消息，不停地循环下去。

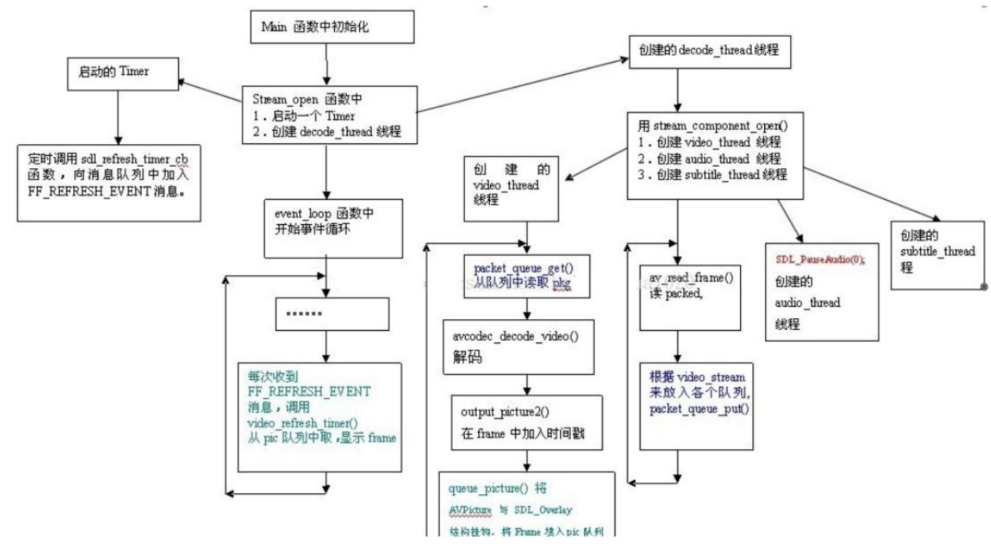

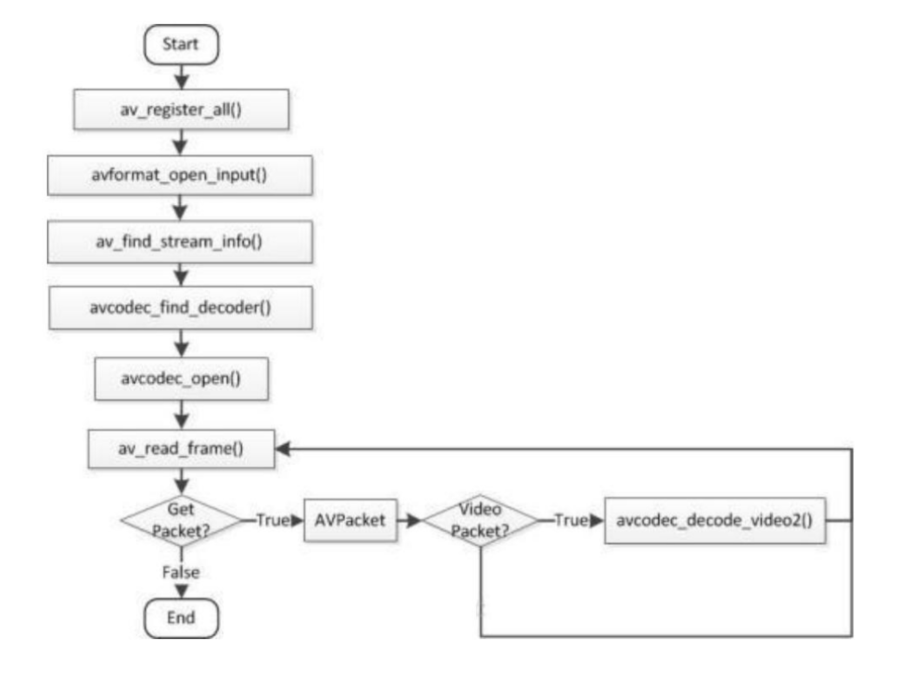

2、FFplay代码的总体结构

1）parse_options()

        parse_options() 解析全部输入选项。 即将输入命令“ffplay -f h264 test.264” 中的 “-f” 这样的命令解析出来。 需要注意的是 ，FFplay （ ffplay.c） 的 parse_options() 和 FFmpeg （ ffmpeg.c） 中 的 parse_options()实际上是一样的。

2）SDL_Init()

        SDL_Init()用于初始化 SDL 。

        FFplay 中视频的显示和声音的播放都用到了 SDL 。

3）stream_open()

        stream_open()的作用是 打开输入的媒体 。

        这个函数还是比较复杂的，包含了 FFplay 中各种线程的创建。

stream_open()调用了如下函数：

         packet_queue_init()：初始化各个 PacketQueue（视频/音频/字幕）

         read_thread() ：读取媒体信息线程。

read_thread() 调用了如下函数：

        avformat_open_input()：打开媒体。

        avformat_find_stream_info()：获得媒体信息。

        av_dump_format()：输出媒体信息到控制台。

         stream_component_open() ：分别打开视频/音频/字幕解码线程。

         refresh_thread() ：视频刷新线程。

        av_read_frame()：获取一帧压缩编码数据（即一个 AVPacket）。

        packet_queue_put()：根据压缩编码数据类型的不同（视频/音频/字幕），放到不同的 PacketQueue 中。

4）refresh_thread()

refresh_thread()调用了如下函数：

        SDL_PushEvent(FF_REFRESH_EVENT)：发送 FF_REFRESH_EVENT 的 SDL_Event

        av_usleep()：每两次发送之间，间隔一段时间。

5）stream_component_open()

stream_component_open()用于打开视频/音频/字幕解码的线程。 其函数调用关系如下所示。

        avcodec_find_decoder()：获得解码器。

        avcodec_open2()：打开解码器。

         audio_open() ：打开音频解码。

        SDL_PauseAudio()：SDL 中播放音频的函数。

         video_thread() ：创建视频解码线程。

         subtitle_thread() ：创建字幕解码线程。

        packet_queue_start()：初始化 PacketQueue。

6）audio_open()

audio_open()调用了如下函数

        SDL_OpenAudio()：SDL 中打开音频设备的函数。

        注意它是根据 SDL_AudioSpec 参数打开音频设备。

        SDL_AudioSpec 中的 callback 字段指定了音频播放的回调函数 sdl_audio_callback()。当音频设备需要更多数据的时候，会调用该回调函数。因此该函数是会被反复调用的。

sdl_audio_callback()调用了如下函数

        audio_decode_frame()：解码音频数据。

        update_sample_display()：当不显示视频图像，而是显示音频波形的时候，调用此函数。

audio_decode_frame()调用了如下函数

        packet_queue_get()：获取音频压缩编码数据（一个 AVPacket）。

        avcodec_decode_audio4()：解码音频压缩编码数据（得到一个 AVFrame）。

        swr_init()：初始化 libswresample 中的 SwrContext。libswresample 用于音频采样采样数据（PCM）的转换。

        swr_convert()：转换音频采样率到适合系统播放的格式。

        swr_free()：释放 SwrContext。

7）video_thread()

video_thread()调用了如下函数

        avcodec_alloc_frame()：初始化一个 AVFrame。

         get_video_frame() ：获取一个存储解码后数据的 AVFrame。

         queue_picture()：

get_video_frame() 调用了如下函数

        packet_queue_get()：获取视频压缩编码数据（一个 AVPacket）。

        avcodec_decode_video2()：解码视频压缩编码数据（得到一个 AVFrame）。

queue_picture() 调用了如下函数

        SDL_LockYUVOverlay()：锁定一个 SDL_Overlay。

        sws_getCachedContext()：初始化 libswscale 中的 SwsContext。Libswscale 用于图像的 Raw 格式数据（YUV，RGB）之间的转换。注意 sws_getCachedContext()和 sws_getContext()

功能是一致的。

        sws_scale()：转换图像数据到适合系统播放的格式。

        SDL_UnlockYUVOverlay()：解锁一个 SDL_Overlay。

8）subtitle_thread()

subtitle_thread()调用了如下函数

        packet_queue_get()：获取字幕压缩编码数据（一个 AVPacket）。

        avcodec_decode_subtitle2()：解码字幕压缩编码数据。

9）event_loop()

        FFplay 再打开媒体之后，便会进入 event_loop()函数，永远不停的循环下去。

该函数用于接收并处理各种各样的消息。

有点像 Windows 的消息循环机制。

PS：该循环确实是无止尽的，其形 式为如下

SDL_Event event;

for (;;) {

        SDL_WaitEvent(&event);

                switch (event.type) {

                case SDLK_ESCAPE:

                case SDLK_q:

                        do_exit(cur_stream);

                        break;

                case SDLK_f:

                …

                …

                }

}

event_loop()函数调用关系：

        根据 event_loop() 中 SDL_WaitEvent() 接收到的 SDL_Event 类型的不同，会调用不同的函

数进行处理（从编程的角度来说就是一个 switch() 语法）。

仅仅列举了几个例子：

        SDLK_ESCAPE（按下 “ESC” 键）： do_exit() 。退出程序。

        SDLK_f（按下 “f” 键）： toggle_full_screen() 。切换全屏显示。

        SDLK_SPACE（按下 “ 空格 ” 键）： toggle_pause() 。切换 “ 暂停 ” 。

        SDLK_DOWN（按下鼠标键）： stream_seek() 。跳转到指定的时间点播放。

        SDL_VIDEORESIZE（窗口大小发生变化）： SDL_SetVideoMode() 。重新设置宽高。

        FF_REFRESH_EVENT（视频刷新事件（自定义事件））： video_refresh() 。刷新视频。

10）do_exit()

        下面分析一下 do_exit() 函数。该函数用于退出程序。

函数的调用关系如下所示。

        do_exit() 函数调用了以下函数

        stream_close() ：关闭打开的媒体。

        SDL_Quit() ：关闭 SDL 。

11）stream_close()

stream_close()函数调用了以下函数

        packet_queue_destroy() ：释放 PacketQueue 。

        SDL_FreeYUVOverlay() ：释放 SDL_Overlay 。

        sws_freeContext() ：释放 SwsContext 。

12）video_refresh()

下面重点分析 video_refresh() 函数。

        该函数用于 将图像显示到显示器上。

video_refresh()函数调用了以下函数

        video_display() ：显示像素数据到屏幕上。

        show_status ：这算不上是一个函数，但是是一个独立的功能模块，因此列了出来。该部分打印输出播放的状态至屏幕上。如下图所示。

video_display()函数调用了以下函数

        video_open() ：初始化的时候调用，打开播放窗口。

        video_audio_display() ：显示音频波形图（或者频谱图）的时候调用。里面包含了不少画

图操作。

        video_image_display() ：显示视频画面的时候调用。

video_open()函数调用了以下函数

        SDL_SetVideoMode() ：设置 SDL_Surface （即 SDL 最基础的黑色的框）的大小等信息。

        SDL_WM_SetCaption() ：设置 SDL_Surface 对应窗口的标题文字。

13）音视频同步

        视频帧的播放时间其实依赖 pts 字段的，音频和视频都有自己单独的 pts。

        但 pts 究竟是如何生成的呢 ，假如音视频不同步时，pts 是否需要动态调整，以保证音

视频的同步？

        下面先来分析，如何控制视频帧的显示时间的：

static void video_refresh(void *opaque){
    //根据索引获取当前需要显示的
    VideoPicture VideoPicture *vp = &is->pictq[is->pictq_rindex];
    if (is->paused)
        goto display; //只有在 paused 的情况下，才播放图像
        // 将当前帧的 pts 减去上一帧的 pts，得到中间时间差
        last_duration = vp->pts - is->frame_last_pts;
        //检查差值是否在合理范围内，因为两个连续帧 pts 的时间差，不应该太大或太小
        if (last_duration > 0 && last_duration < 10.0) {
            /* if duration of the last frame was sane, update last_duration in video state */
            is->frame_last_duration = last_duration;
        }
        //既然要音视频同步，肯定要以视频或音频为参考标准，然后控制延时来保证音视频的同步，
        //这个函数就做这个事情了，下面会有分析，具体是如何做到的。
        delay = compute_target_delay(is->frame_last_duration, is);
        //获取当前时间
        time= av_gettime()/1000000.0;
        //假如当前时间小于 frame_timer + delay，也就是这帧改显示的时间超前，还没到，就直接返回
        if (time < is->frame_timer + delay)
            return;
        //根据音频时钟，只要需要延时，即 delay 大于 0，就需要更新累加到 frame_timer 当中。
        if (delay > 0)
            //更新 frame_timer，frame_time 是 delay 的累加值
            is->frame_timer += delay * FFMAX(1, floor((time-is->frame_timer) / delay));
    SDL_LockMutex(is->pictq_mutex);
    //更新 is 当中当前帧的 pts，比如 video_current_pts、video_current_pos 等变量
    update_video_pts(is, vp->pts, vp->pos);
    SDL_UnlockMutex(is->pictq_mutex);
display:
    /* display picture */
    if (!display_disable)
        video_display(is);
}

        函数 compute_target_delay 根据音频的时钟信号，重新计算了延时，从而达到了根据

音频 来调整视频的显示时间，从而实现音视频同步的效果。

static double compute_target_delay(double delay, VideoState *is) {
    double sync_threshold, diff;
    //因为音频是采样数据，有固定的采用周期并且依赖于主系统时钟，要调整音频的延时播放较难控制。 所以实际场合中视频同步音频相比音频同步视频实现起来更容易。
    if (((is->av_sync_type == AV_SYNC_AUDIO_MASTER && is->audio_st) ||
        is->av_sync_type == AV_SYNC_EXTERNAL_CLOCK)) {
        //获取当前视频帧播放的时间，与系统主时钟时间相减得到差值
        diff = get_video_clock(is) - get_master_clock(is);
        sync_threshold = FFMAX(AV_SYNC_THRESHOLD, delay);
        //假如当前帧的播放时间，也就是 pts，滞后于主时钟
        if (fabs(diff) < AV_NOSYNC_THRESHOLD) {
            if (diff <= -sync_threshold)
                delay = 0;
        //假如当前帧的播放时间，也就是 pts，超前于主时钟，那就需要加大延时
        else if (diff >= sync_threshold)
            delay = 2 * delay;
        }
    }
    return delay;
}

14）如何控制视频的播放和暂停？

static void stream_toggle_pause(VideoState *is) { if (is->paused) {
    //由于 frame_timer 记下来视频从开始播放到当前帧播放的时间，所以暂停后，必须要将暂停的时间（ is->video_current_pts_drift - is->video_current_pts）一起累加起来，并加上 drift 时间。
    is->frame_timer += av_gettime() / 1000000.0 + is->video_current_pts_drift - is->video_current_pts;
    if (is->read_pause_return != AVERROR(ENOSYS)) {
        //并更新 video_current_pts
        is->video_current_pts = is->video_current_pts_drift + av_gettime() / 1000000.0;
    }
    //drift 其实就是当前帧的 pts 和当前时间的时间差
    is->video_current_pts_drift = is->video_current_pts - av_gettime() / 1000000.0;
    }
    //paused 取反，paused 标志位也会控制到图像帧的展示，按一次空格键实现暂停，再按一次就实现播 放了。
    is->paused = !is->paused;
}
特别说明：paused 标志位控制着视频是否播放，当需要继续播放的时候，一定要重新更新当前所需要播放 帧的 pts 时间，因为这里面要加上已经暂停的时间。

15）逐帧播放是如何做的？

在视频解码线程中，不断通过 stream_toggle_paused ，控制对视频的暂停和显示，从而实现逐帧播放：

static void step_to_next_frame(VideoState *is) {
    //逐帧播放时，一定要先继续播放，然后再设置 step 变量，控制逐帧播放
    if (is->paused)
        stream_toggle_pause(is);//会不断将 paused 进行取反
    is->step = 1;
}
其原理就是不断的播放，然后暂停，从而实现逐帧播放：
static int video_thread(void *arg) {
    if (is->step)
        stream_toggle_pause(is);
         ……………………
    if (is->paused)
        goto display;//显示视频
    }
}

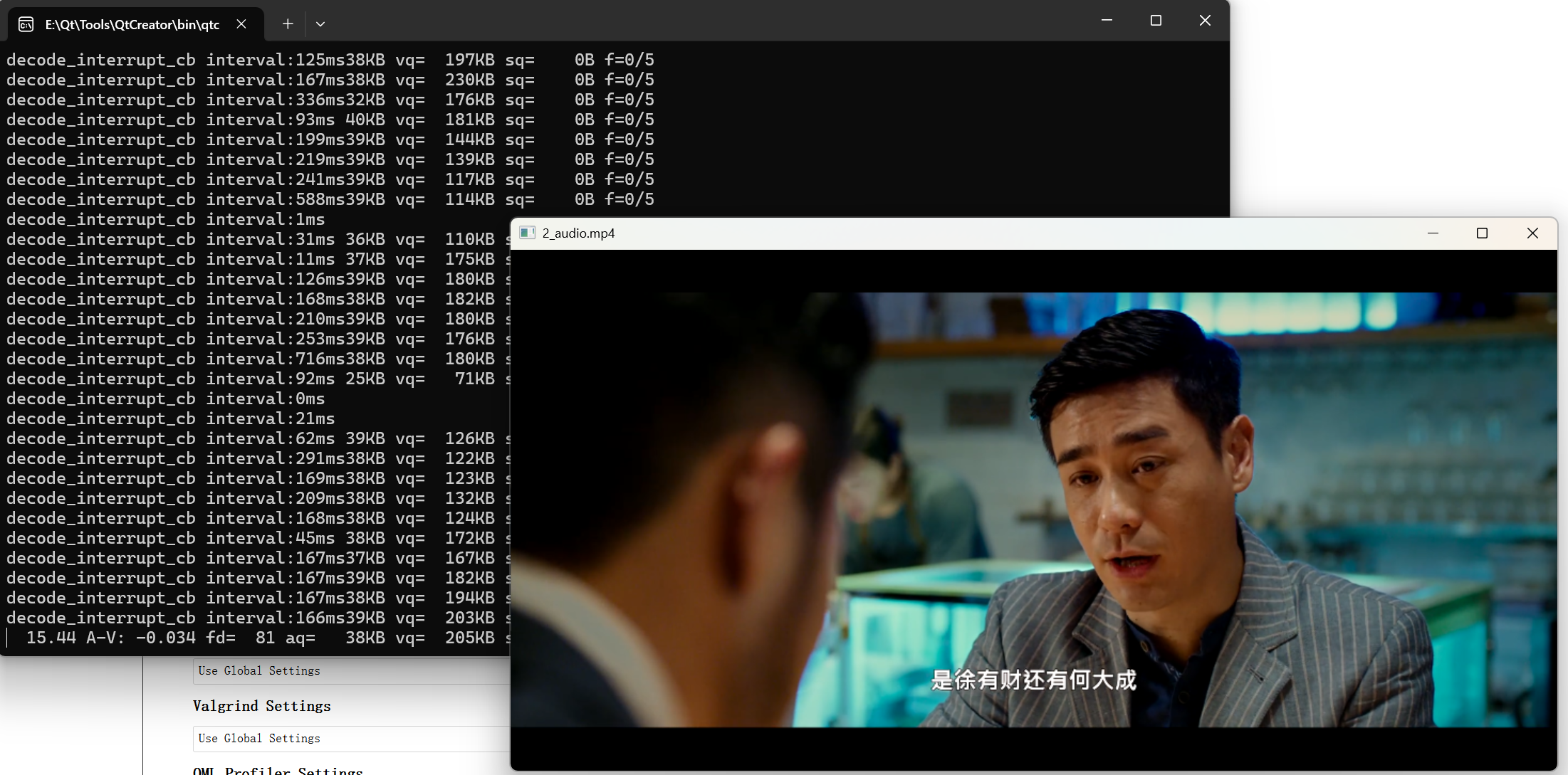

三、效果展示
