HFSS学习-day1-T形波导的内场分析和优化设计

HFSS–此实例详细步骤

1.创建项目

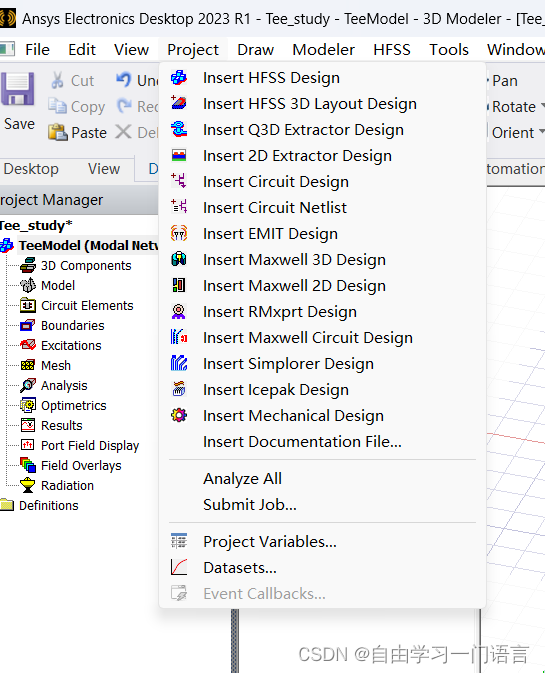

点击project–>Insert HFSS Design,对project、design进行名称的修改(右键点击名称–>save as)。
在这里插入图片描述

2.设置求解类型

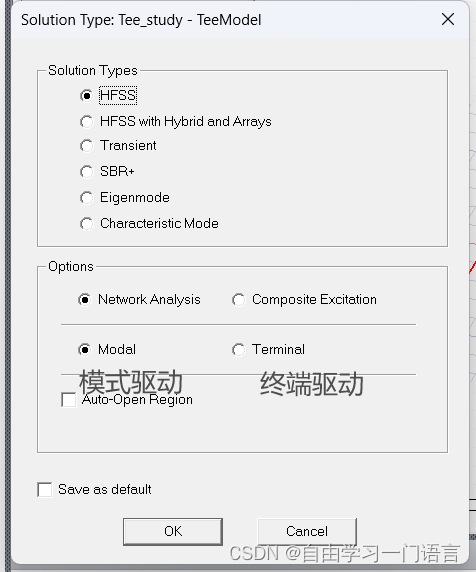

点击HFSS–>Solution Type
在这里插入图片描述
在这里插入图片描述

3.设置与建模相关的一些信息

设置默认的建模长度单位

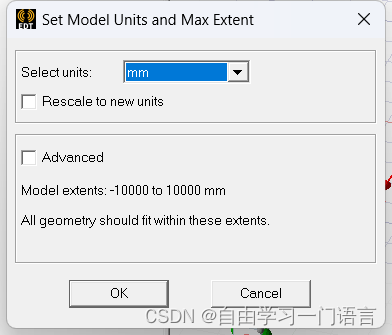

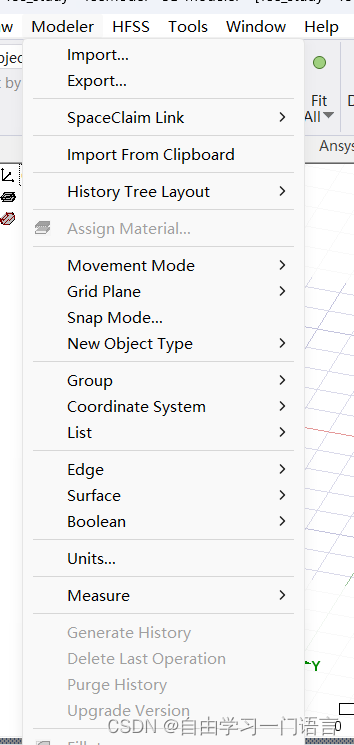

Modler–>Units
在这里插入图片描述
下拉菜单,选择单位长度。
在这里插入图片描述

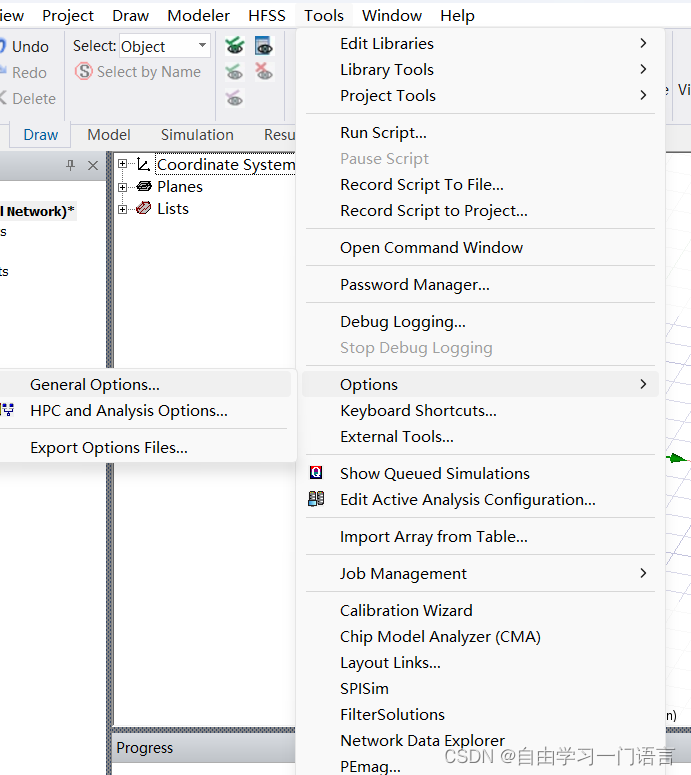

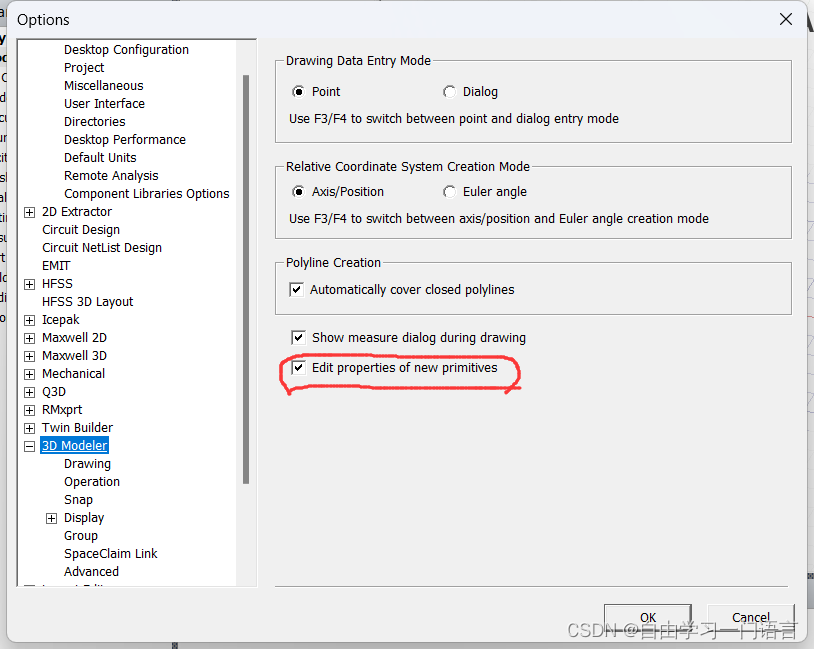

Tools --> Options --> General Options
在这里插入图片描述
(默认是选中的,非必要操作)选中红框标注的选项,意义在于每次新建模型之后,都会弹出该模型的属性对话框。
在这里插入图片描述
上述准备信息设置完成之后,就可以创建模型了。

4.创建T形模型的三个臂

基本参数

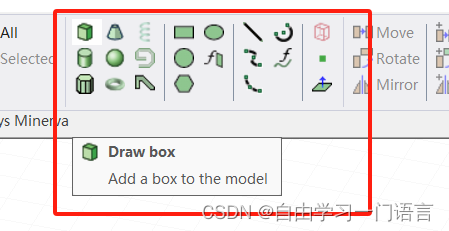

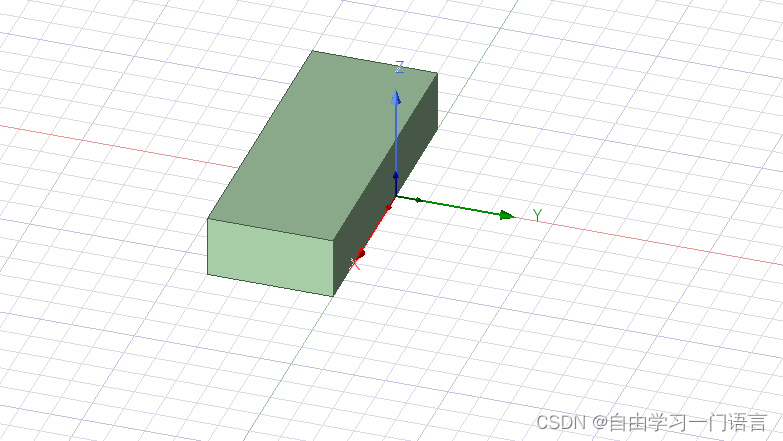

选择要创建的模型,随便在坐标系画上一个,因为后面会具体修改模型的参数。
在这里插入图片描述在这里插入图片描述

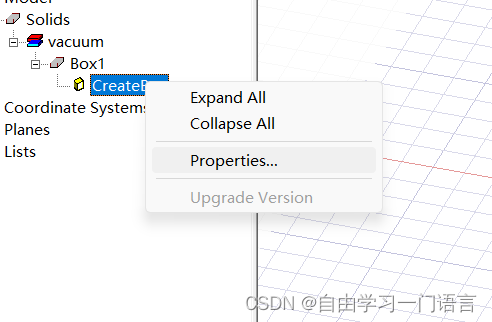

设置box1的参数(名字,透明度)
在这里插入图片描述
在这里插入图片描述
设置参数(position坐标,xSize、yS、zSize 各个方向上的长度)
在这里插入图片描述

端口激励

先将选中设置为选中物体表面的状态

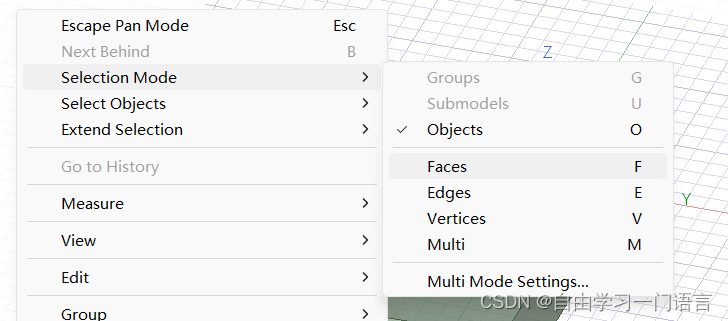

右键–> Selection Mode --> Faces
在这里插入图片描述

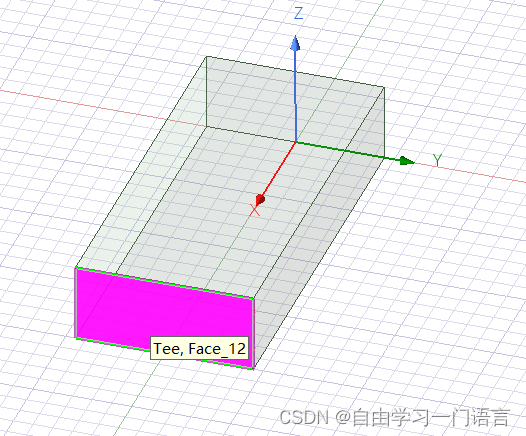

下图是选中表面的图示
在这里插入图片描述

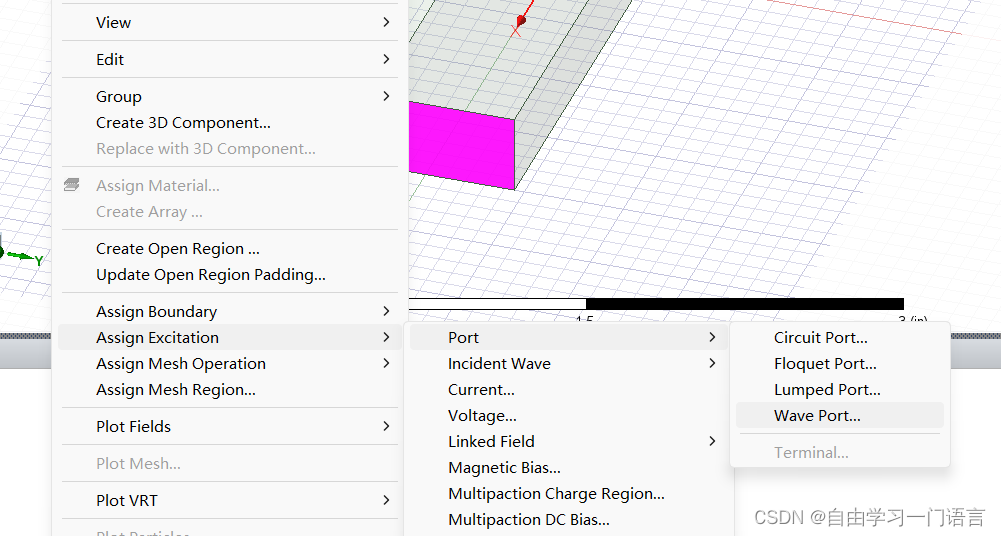

右键 --> Assign Excitation --> Port --> Wave Port 打开端口激励设置
在这里插入图片描述

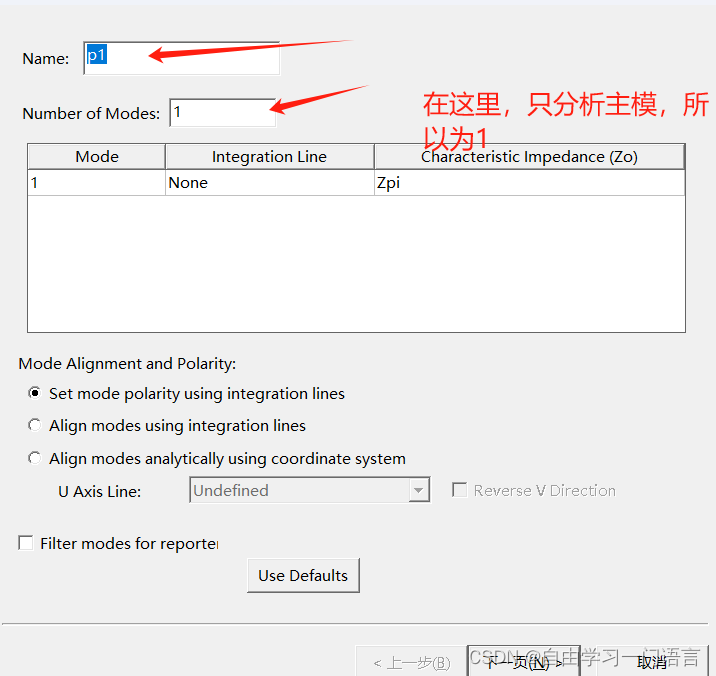

修改端口名称、所要分析的模式数
在这里插入图片描述

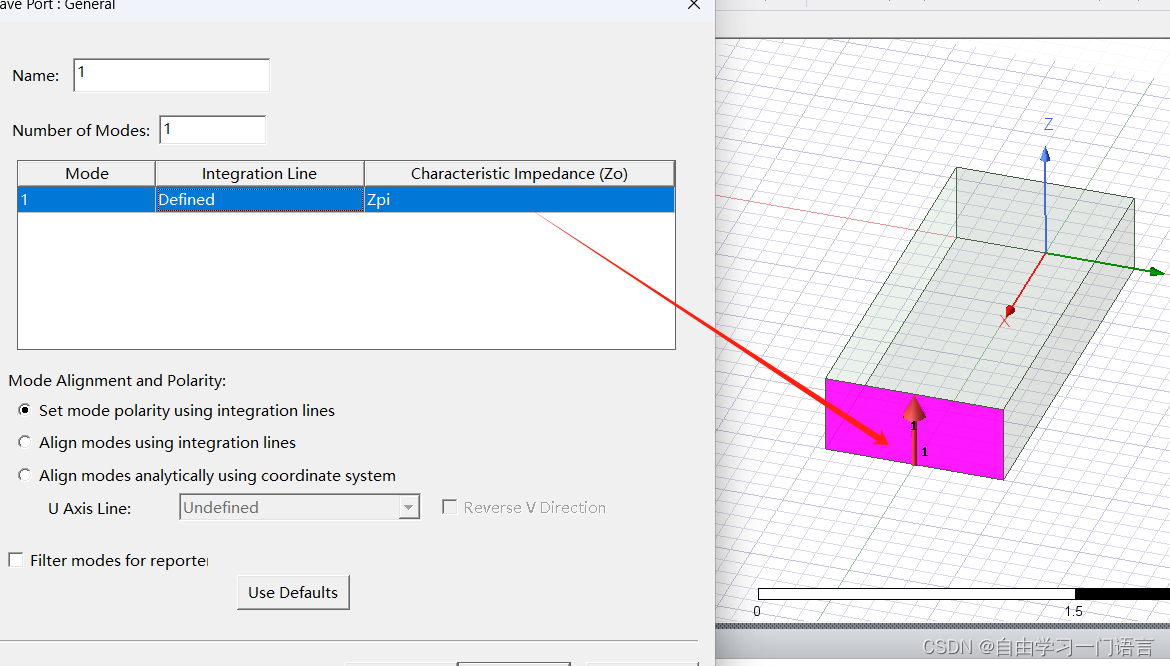

设置端口积分线
在这里插入图片描述
现在,就把这个表面设置为端口激励了。

我们已经创建好了T形波导的第一个臂。

进行复制

在复制之前,必须先将选中设置为选中物体的状态

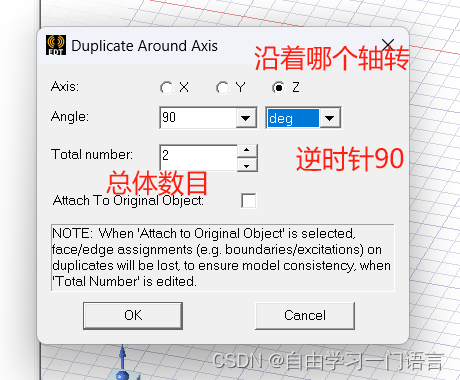

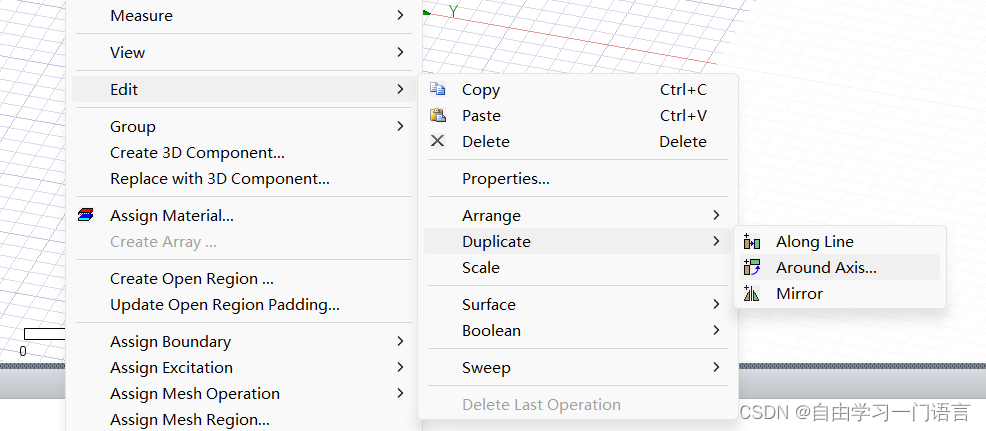

右键 --> Edit --> Duplicate --> Around Axis(沿着坐标轴复制)
在这里插入图片描述
在这里插入图片描述

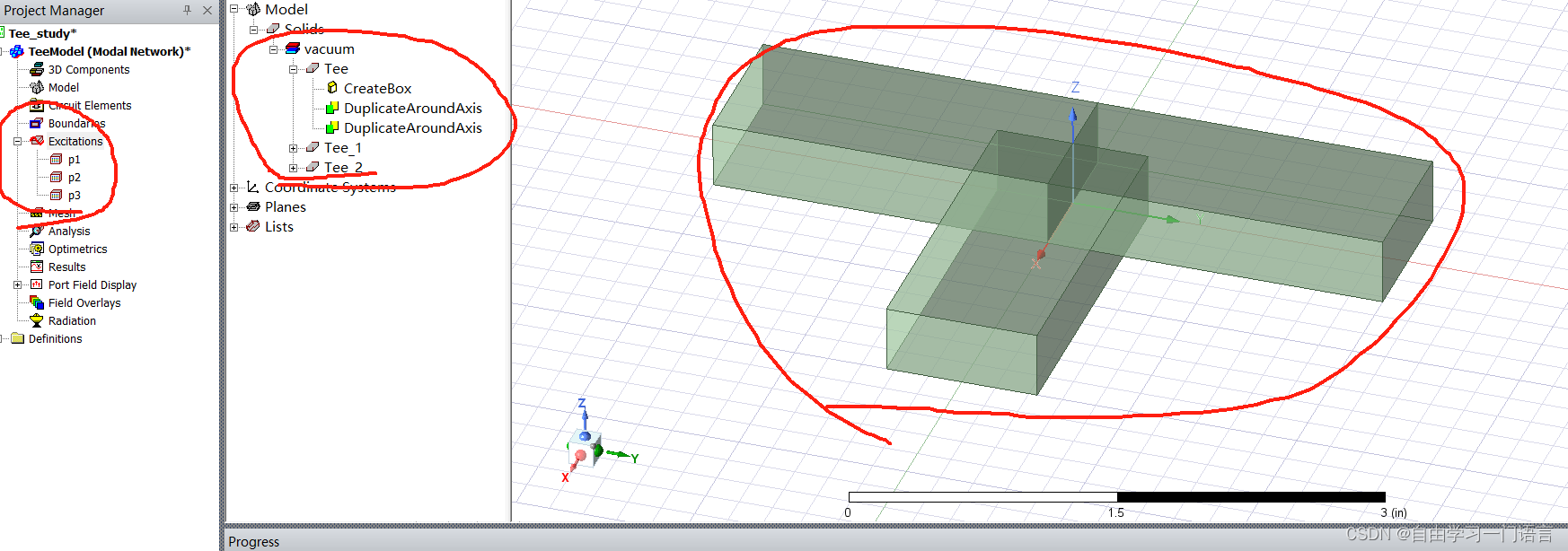

复制完,注意这三个地方。
在这里插入图片描述
复制完发现,有重合的地方且三个都是独立的,我们需要将三个合为一体。
同时选中多个物体(按住键盘上的ctrl按键),选中之后。

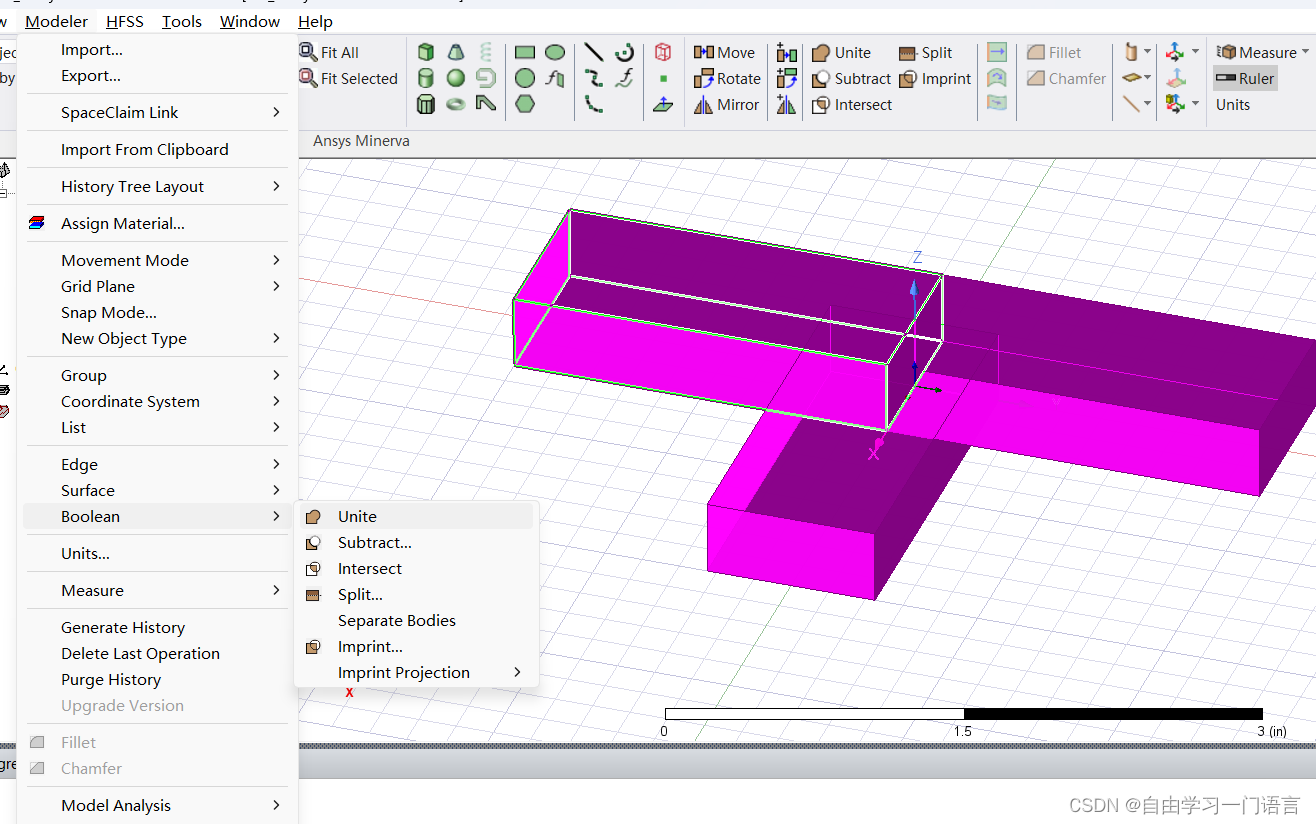

Modeler --> Boolean --> Unite
在这里插入图片描述

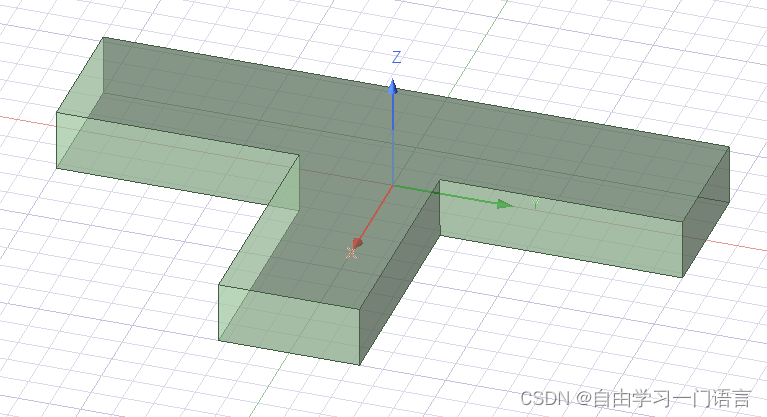

合并成一个物体之后图示
在这里插入图片描述

5.创建被挖去的部分

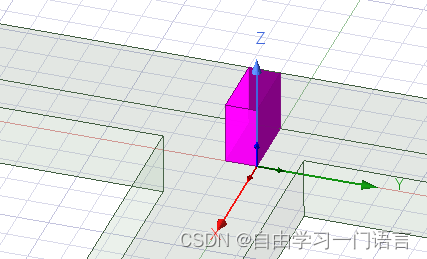

应该首先创建一个与被挖去体积相当的一个小长方体模型,在被挖去的附近。
在这里插入图片描述

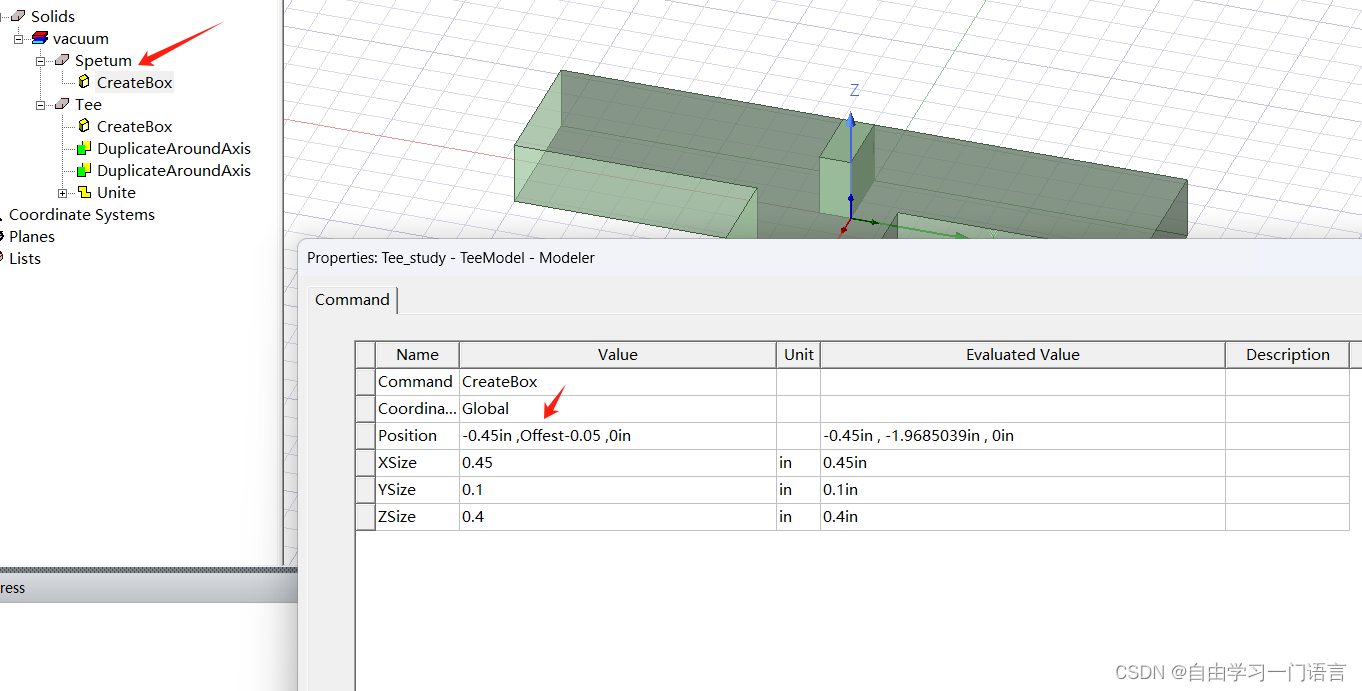

Offest参数,
在这里插入图片描述

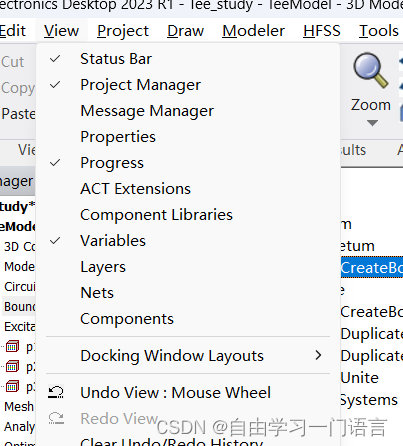

查看参数 view --> Variables
在这里插入图片描述

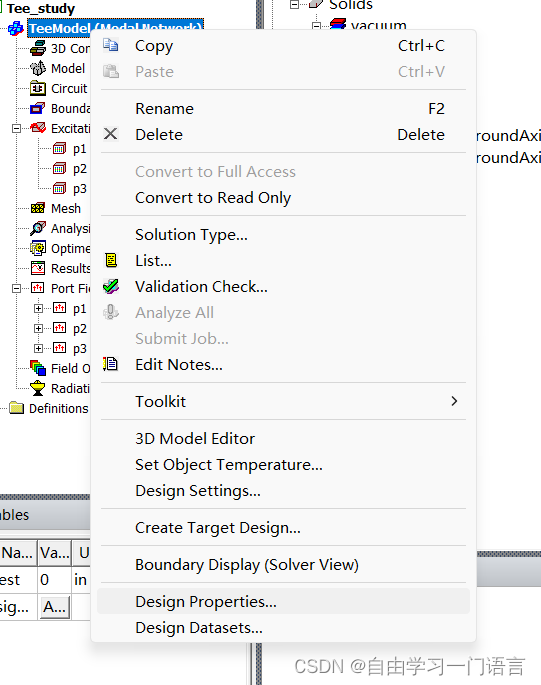

添加参数 Design Properties
在这里插入图片描述
进行相减运算

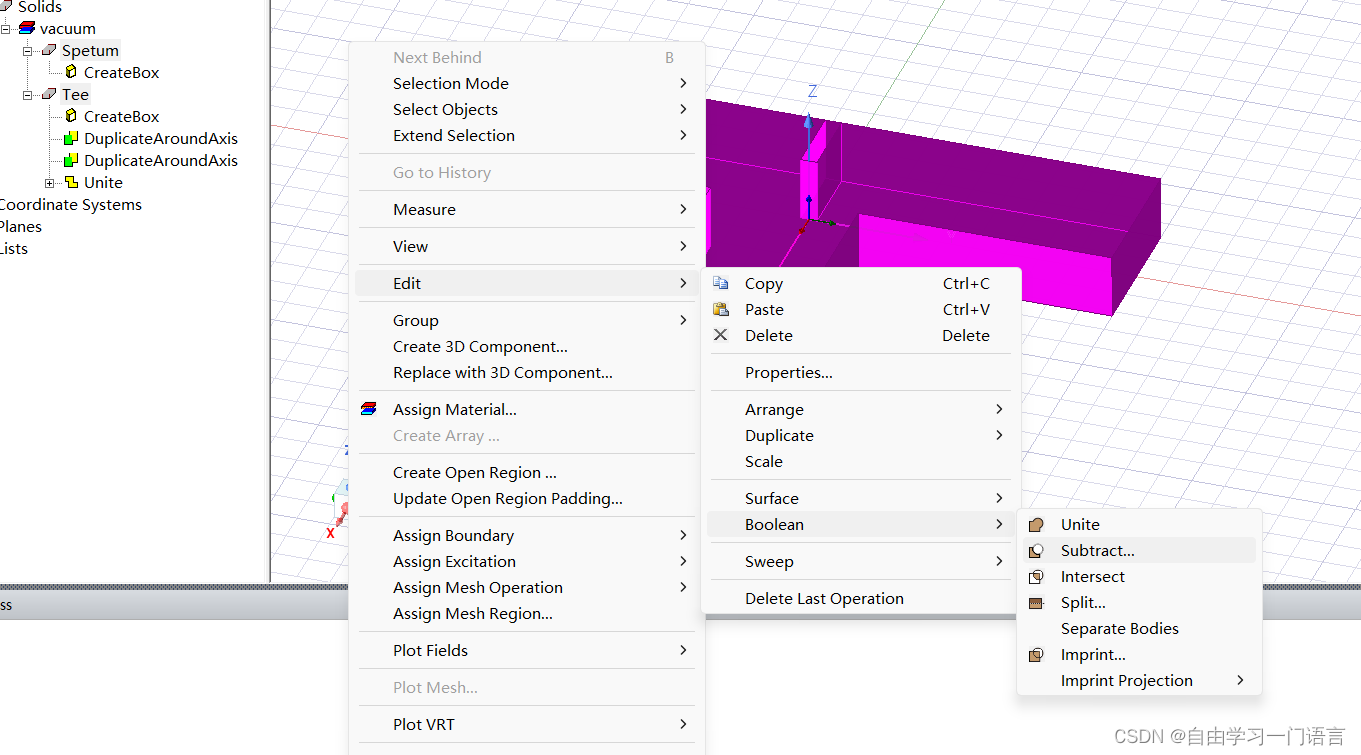

按住ctrl ,同时选中两个物体,右键 --> Edit --> Boolean --> Subtract
在这里插入图片描述
注意对应位置,我们要拿Tee - Spetum
在这里插入图片描述
最终模型图示:
在这里插入图片描述

设置正确的边界条件和端口激励方式

此实例使用默认边界条件
端口激励通过复制也完成了

添加求解设置

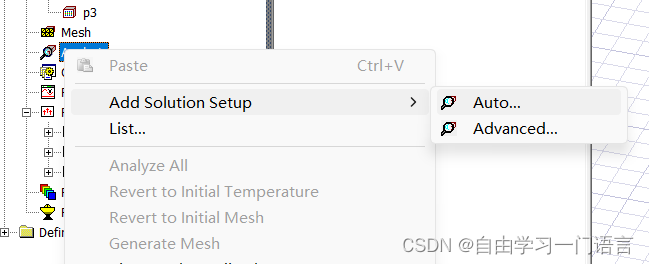

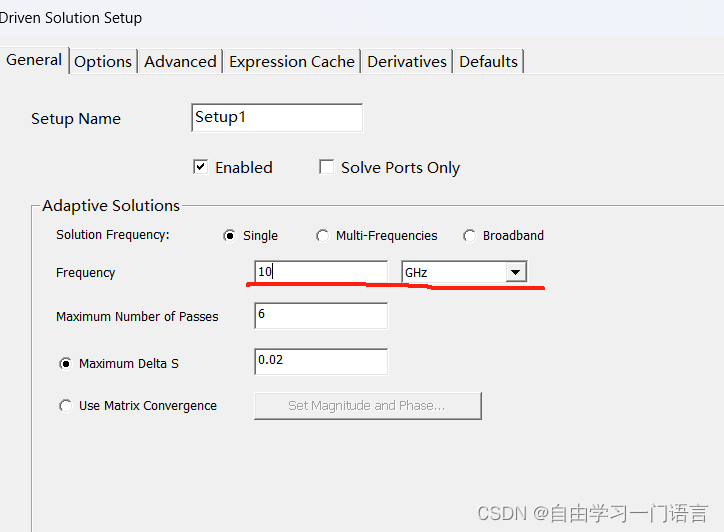

Analysis --> Add Solution Setup --> Advanced
在这里插入图片描述在这里插入图片描述

添加扫频项

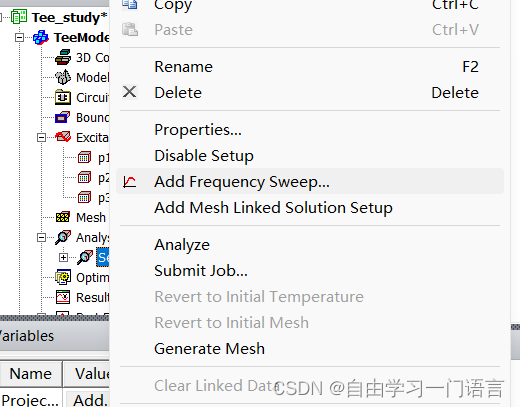

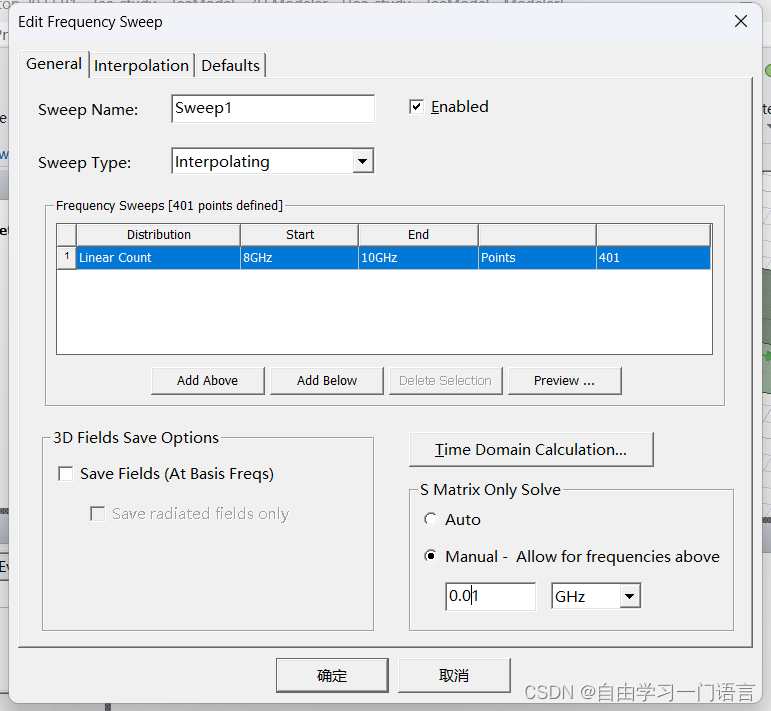

右键Analysis下的Setup1键 --> Add Frequency Sweep
在这里插入图片描述

在这里插入图片描述

检查一下

在这里插入图片描述
在这里插入图片描述

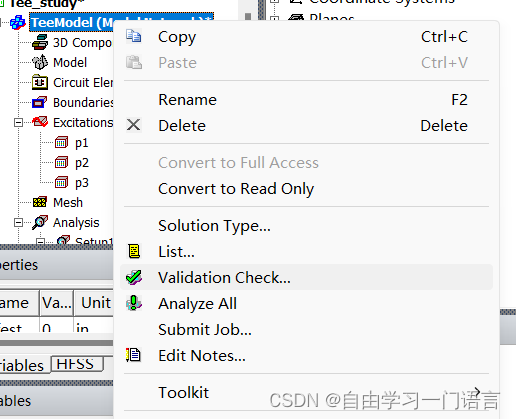

HFSS -->

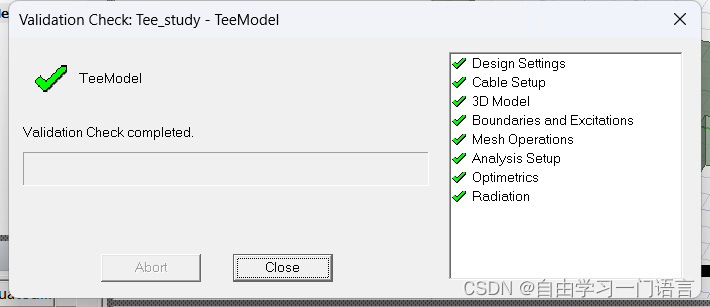

Validation Check 验证检查
Analyze All 分析所有(运行仿真)
在这里插入图片描述

6.查看分析结果

查看端口报告

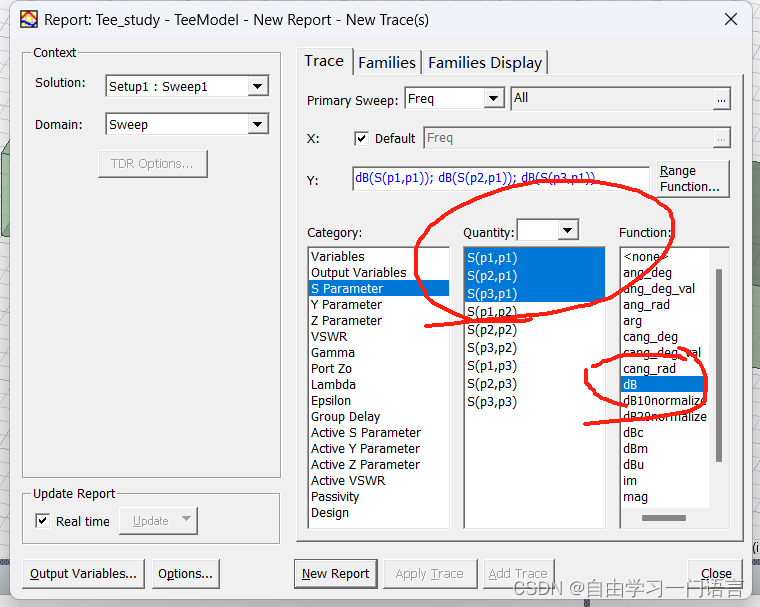

Results --> Create Modal Solution Data Report --> Rectangular Plot
在这里插入图片描述
看图设置完成后,点击New Report
在这里插入图片描述
在这里插入图片描述

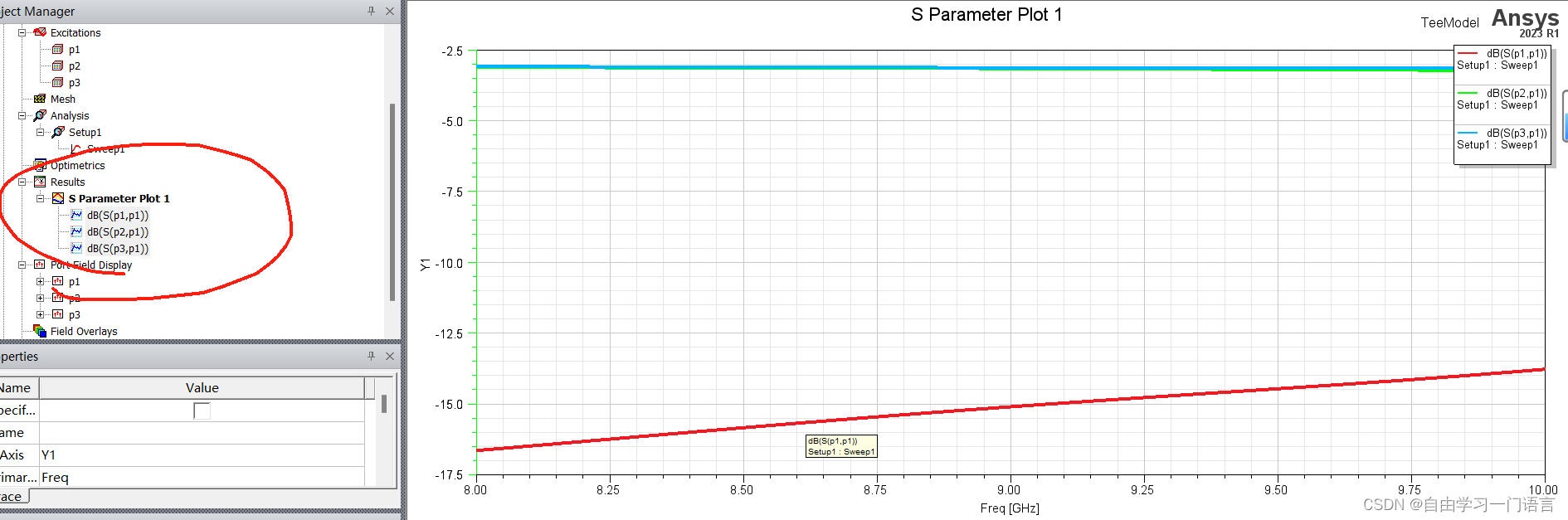

从扫频结果可以看出。S(2 1 ) S(3 1) 大概都是3dB,信号能量从端口2 和 端口3 各留出一半。
S(1 1) 大概是从 14dB – 16.5dB

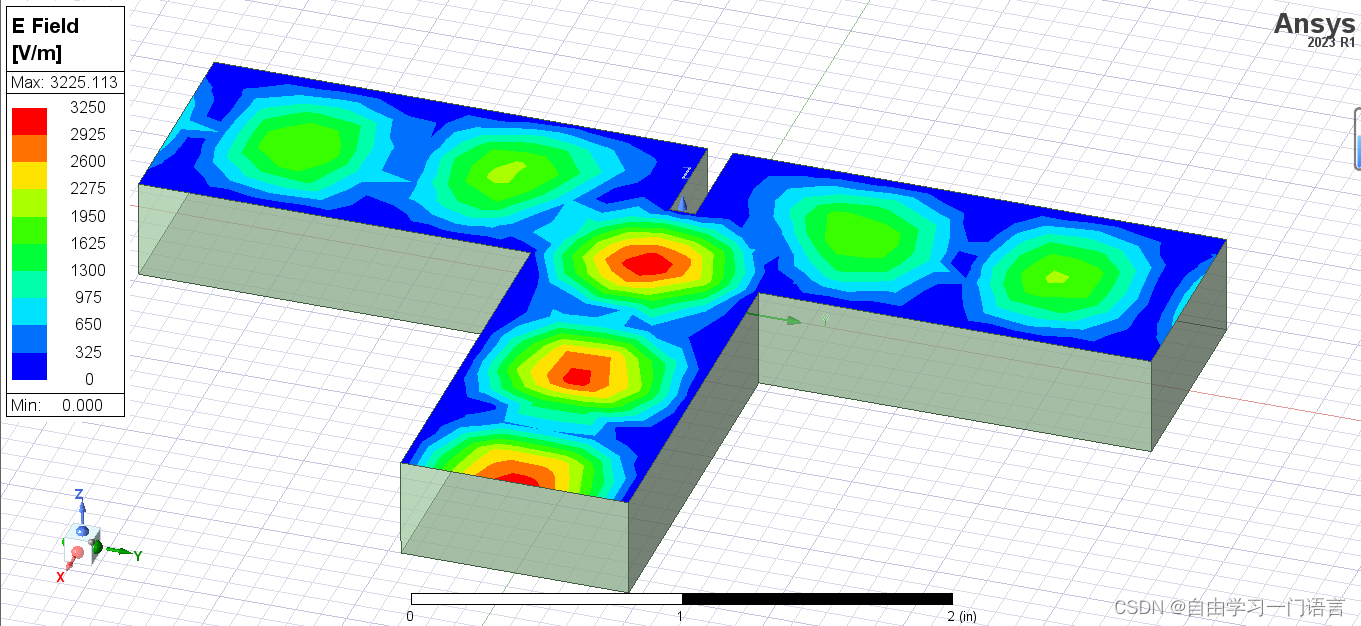

查看表面电场分布

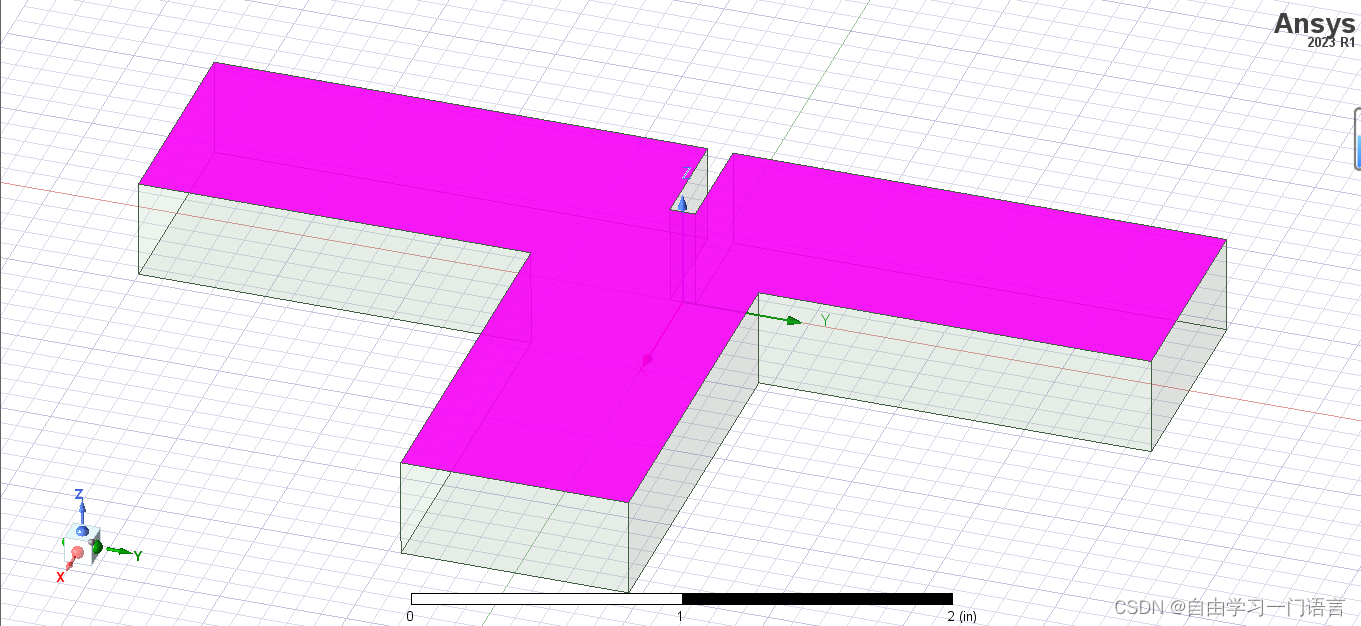

切换选中状态,选中上表面。
在这里插入图片描述

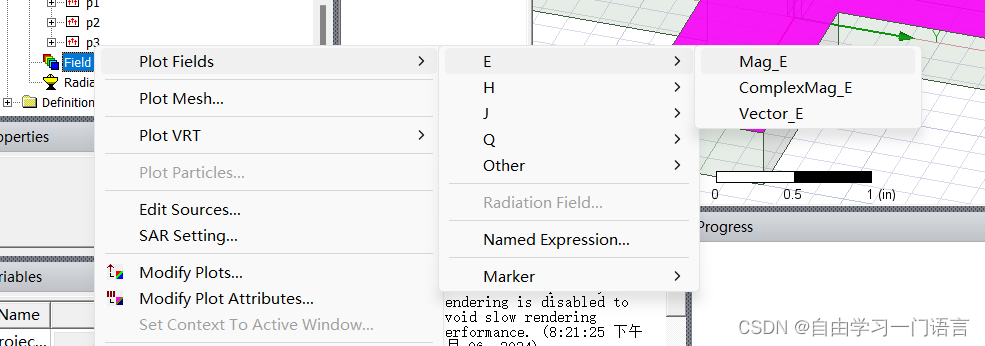

Field Overlays --> Plot Fields --> E --> Mag_E 默认设置
在这里插入图片描述
在这里插入图片描述

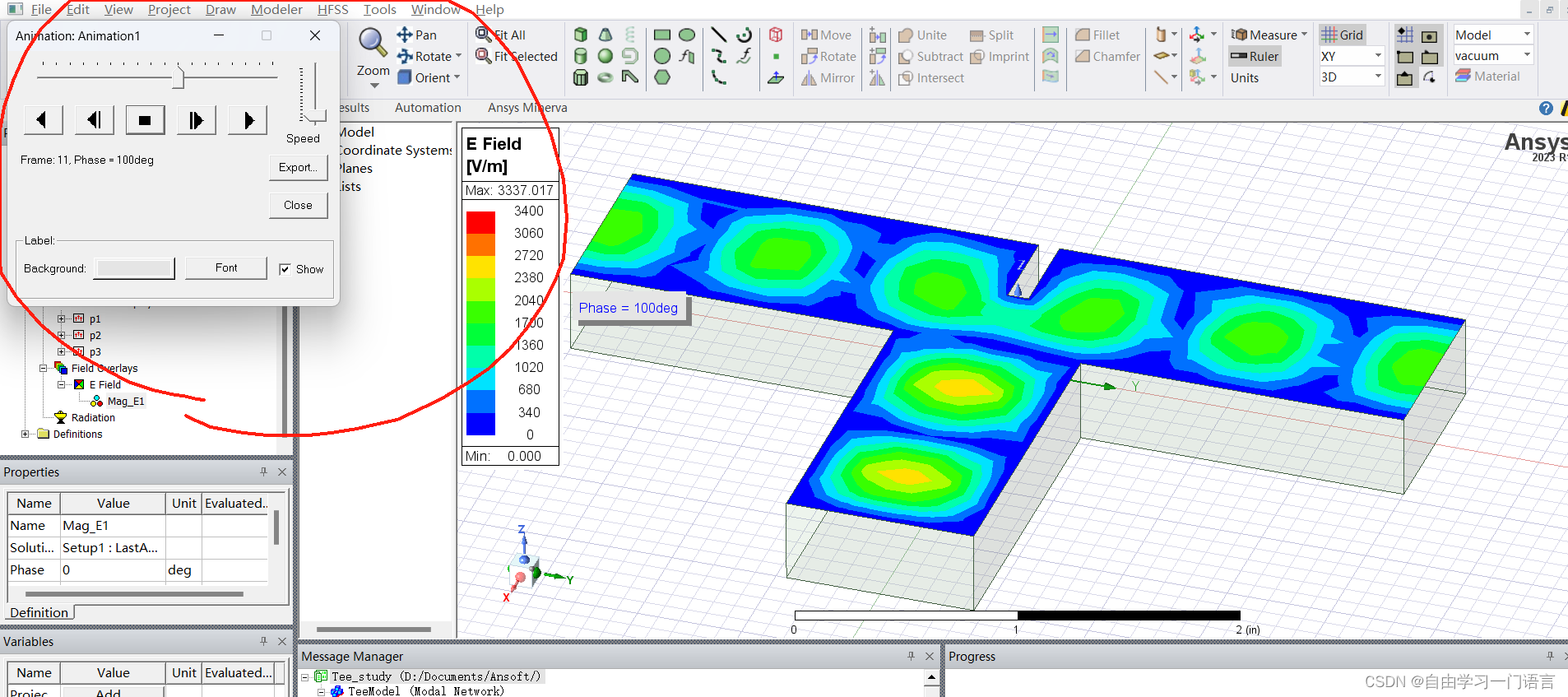

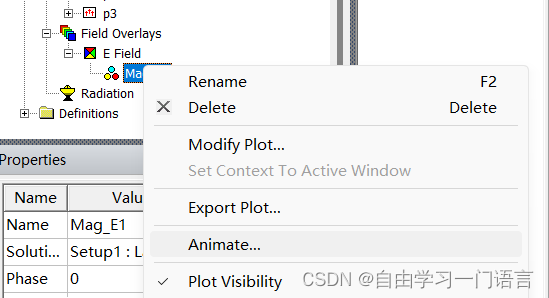

动态展示
在这里插入图片描述
随着相位变化的电场强度动态图
在这里插入图片描述
在这里插入图片描述
