门禁系统接线原理

本文详细解释了电磁锁的接线方法,包括电源连接、门禁主板与磁力锁的交互过程,以及人脸识别触发开门信号的工作原理。特别提到了不同类型的磁力锁和可自定义的开门时间设定。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

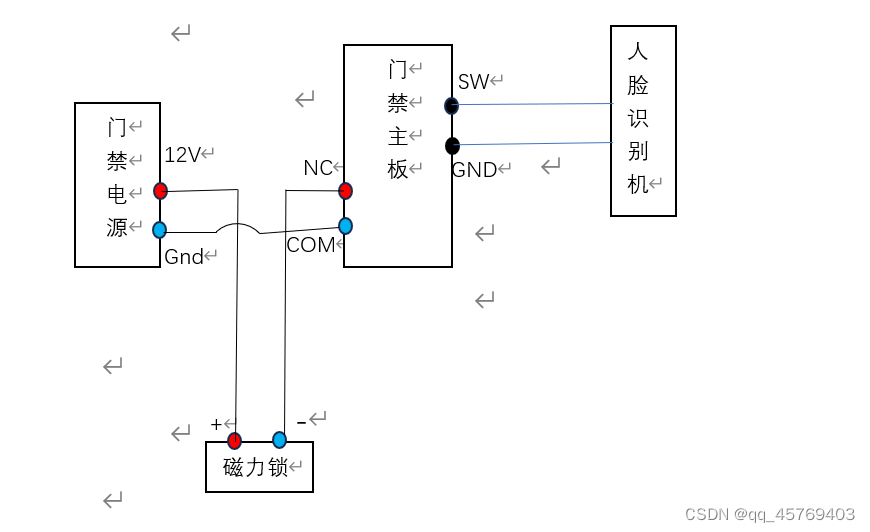

本文我们只讲电磁锁接线原理,其他的门禁与这个是一样的。下面是门禁系统接线图:

门禁电源一般为12伏,电源的正极直接接到磁力锁的正极,电源的负极接到门禁主板的com端口。门禁主板的常闭端口(NC)接到磁力锁的负极。由于是常闭端口,所以NC端口和COM端口内部的继电器是长期闭合的,两个端口是接通了的,所以磁力锁两端就有了12V的电压,磁力锁就处于锁住状态。当人脸识别机扫起人脸后,就会给门禁主板的开关SW和GND端给个短暂的常闭信号,此时门禁主板就会将常闭端(NC)与COM端断开,磁力锁断电,进而门打开。开门的信号是短暂的(有些门禁主板可以设置开门时间长短),开门时间一过,NC端和COM端内部的继电器又自动连通,磁力锁锁住。(注:有些锁是常闭型的,有些是常开型的,需要根据具体情况来接线,总之原理和上面都一样。)

一、 设计概述 在日常的生活和工作中,家居住宅的安全防范、单位中文件档案、财务报表等资料保存,多以上锁的方法予以解决。如果使用传统的机械式锁,人们需要多条钥匙,携带极不方便,且存在钥匙丢失后安全性隐患。相对与传统机械式锁,密码锁以密码代替钥匙,且具有成本低、安全性高、操作方便等特点。 本设计从经济实用的角度出发,采用51单片机和不易失存储器,以及外围电路,用汇编语言编写主控芯片的控制程序,设计一款可多次修改密码且具有报警功能的智能门锁控制器。本设计具有成本低,功耗低、简单易用、安全性强等特点,符合家居住宅,单位用锁的要求,具有一定的推广价值。 二、 设计特点 本设计为基于51单片机的智能门锁控制电路,其设计特点如下: 1) 成本低,经济性好。只需一块LCD显示屏,一块微控制器及一些简单外围电路设备就构成了一个人机界面友好的门锁控制系统。 2) 安全性高。密码可任意设定1~15位可变长度密码,当连续输入3次错误密码,键盘将自锁一段时间并报警,以防恶意破解。 3) 按键功能完善。有输入清除键,退出,确定等完整按键。采用了常规的手机字母按键编码方式,在主客人间互动留言时,可以输入英文,拼音的信息留言。 4) 实用性强。在实际应用时,可把LED换掉,加三极管驱动继电器控制电磁门锁即可。
