CPU作业之MPI+OpenMp混合编程实现快速排序

欢迎关注博客

项目介绍

• 使用MPI和OpenMp混合模式实现并行快速排序

项目思路

• 分出四个进程
• 0号进程发送待排序数组
• 1号和2号进程分别接收子数组，各自进行多线程的快速排序
• 随后1号和2号进程排序后的数组发送到进程3
• 进程3进行串行的归并排序
• 将两个已排好的序列进行有序合并，完成混合并行快速排序

MPI和OpenMp介绍

• 详情请看之前的博文

项目实现

自定义的库

• 为了方便（MPI，openMP和MPI混合）对于相同函数的调用，编写通用函数库quickSort.h

  原码：

  #include "omp.h"
  //随机创建数组
  void rands(int *data,int sum);
  //交换函数
  void sw(int *a, int *b);
  //求2的n次幂
  int exp2(int wht_num);
  //求log2(n)
  int log2(int wht_num);
  //合并两个有序的数组
  void mergeList(int *c,int *a, int sta1, int end1, int *b, int sta2, int end2);
  //串行快速排序
  int partition(int *a, int sta, int end);
  void quickSort(int *a, int sta, int end);
  //openMP(8)并行快速排序
  void quickSort_parallel(int* array, int lenArray, int numThreads);
  void quickSort_parallel_internal(int* array, int left, int right, int cutoff);

  void rands(int *data, int sum){
      int i;
      for (i = 0; i < sum; i++){
          data[i] = rand() % 100000000;
      }
  }

  void sw(int *a, int *b){
      int t = *a;
      *a = *b;
      *b = t;
  }
  int exp2(int wht_num){
      int wht_i;
      wht_i=1;
      while(wht_num>0){
          wht_num--;
          wht_i=wht_i*2;
      }
      return wht_i;
  }
  int log2(int wht_num){
      int wht_i, wht_j;
      wht_i=1;
      wht_j=2;
      while(wht_j<wht_num){
          wht_j=wht_j*2;
          wht_i++;
      }
      if(wht_j>wht_num)
          wht_i--;
      return wht_i;
  }
  int partition(int *a, int sta, int end){
      int i = sta, j = end + 1;
      int x = a[sta];
      while (1){
          while (a[++i] < x && i < end);
          while (a[--j] > x);
          if (i >= j)
              break;
          sw(&a[i], &a[j]);
      }
      a[sta] = a[j];
      a[j] = x;
      return j;
  }
  //并行openMP排序
  void quickSort_parallel(int *a, int lenArray, int numThreads){
      int cutoff = 1000;
      #pragma omp parallel num_threads(numThreads) //指定线程数的数量
      {
          #pragma omp single //串行执行
          {
              quickSort_parallel_internal(a, 0, lenArray - 1, cutoff);
          }
      }
  }
  void quickSort_parallel_internal(int *a, int left, int right, int cutoff){
      int i = left, j = right;
      int tmp;
      int pivot = a[(left + right) / 2];
      //进行数组分割，分成两部分（符合左小右大）
      while (i <= j)
      {
          while (a[i] < pivot)
              i++;
          while (a[j] > pivot)
              j--;
          if (i <= j){
              tmp = a[i];
              a[i] = a[j];
              a[j] = tmp;
              i++;
              j--;
          }
      }
      //int j = partition(a,left,right);
      if (((right - left) < cutoff)){
          if (left < j){
              quickSort_parallel_internal(a, left, j, cutoff);
          }
          if (i < right){
              quickSort_parallel_internal(a, i, right, cutoff);
          }
      }
      else{
          #pragma omp task
          /*  task是“动态”定义任务的，在运行过程中，
              只需要使用task就会定义一个任务，
              任务就会在一个线程上去执行，那么其它的任务就可以并行的执行。
              可能某一个任务执行了一半的时候，或者甚至要执行完的时候，
              程序可以去创建第二个任务，任务在一个线程上去执行，一个动态的过程
          */
  	//对两部分再进行并行的线程排序
          {
              quickSort_parallel_internal(a, left, j, cutoff);
          }
          #pragma omp task
          {
              quickSort_parallel_internal(a, i, right, cutoff);
          }
      }
  }
  //合并两个已排序的数组
  void mergeList(int *c,int *a, int sta1, int end1, int *b, int sta2, int end2){
      int a_index = sta1; // 遍历数组a的下标
      int b_index = sta2; // 遍历数组b的下标
      int i = 0;          // 记录当前存储位置
      //int *c;
      //c = (int *)malloc(sizeof(int) * (end1 - sta1 + 1 + end2 - sta2 + 1));
      while (a_index < end1 && b_index < end2){
          if (a[a_index] <= b[b_index]){
              c[i] = a[a_index];
              a_index++;
          }
          else{
              c[i] = b[b_index];
              b_index++;
          }
          i++;
      }
      while (a_index < end1){
          c[i] = a[a_index];
          i++;
          a_index++;
      }
      while (b_index < end2){
          c[i] = b[b_index];
          i++;
          b_index++;
      }
  }
  //串行快速排序
  void quickSort(int *a, int sta, int end){
      if (sta < end){
          //printf("3\n");
          int mid = partition(a, sta, end);
          quickSort(a, sta, mid - 1);
          quickSort(a, mid + 1, end);
      }
  }


  • MPI和OpenMp混合编程实现快速排序

    #include <stdio.h>
    #include <mpi.h>
    #include <omp.h>
    #include <time.h>
    #include <stdlib.h>
    #include "quickSort.h"
    //数组长度
    const int n = 10000000;
    //串行和并行时间变量
    double whi_sta,whi_end;
    double sta_time2,end_time2;
    int num = 0;

    //线程openmp对子数组进行并行快排
    void QuickSort(int *a,int sta,int end){
        quickSort_parallel(a,end-sta+1,8);
    }

    //并行排序
    void para_quickSort(int *data,int sta,int end,int whi_m,int id,int now_id){
        int whi_r,whi_j,whi_i;
        int MyLength = -1;
        int *tmp,*tmp1,*tmp2,*tmp3,*tmp4,*tmp5,*tmp6;
        MPI_Status status;

        //将进程0的数组分两半，一半到进程1，一半到进程2
        if(now_id == 0){
            whi_sta = MPI_Wtime();
            whi_r = partition(data,sta,end);
            MyLength = end - whi_r+1;

            //将要发散的数组长度发散到指定进程
            MPI_Send(&whi_r,1,MPI_INT,1,0,MPI_COMM_WORLD);
            MPI_Send(&MyLength,1,MPI_INT,2,0,MPI_COMM_WORLD);
            MPI_Send(&whi_r,1,MPI_INT,3,4,MPI_COMM_WORLD);
            MPI_Send(&MyLength,1,MPI_INT,3,5,MPI_COMM_WORLD);

            //将要发散的数组元素发散到指定进程
            MPI_Send(data,whi_r,MPI_INT,1,0,MPI_COMM_WORLD);
            MPI_Send(data+whi_r+1,MyLength,MPI_INT,2,0,MPI_COMM_WORLD);
        }
        if(now_id == 2){
            //接收来自进程0的数组长度
            MPI_Recv(&MyLength,1,MPI_INT,0,0,MPI_COMM_WORLD,&status);
            //接收来自进程0的数组元素
            tmp1 = (int*)malloc(sizeof(int)*MyLength);
            MPI_Recv(tmp1,MyLength,MPI_INT,0,0,MPI_COMM_WORLD,&status);
            //对其进行多线程的快速排序
            QuickSort(tmp1,0,MyLength-1);
            //将排好序的子数组发送到进程3
            MPI_Send(tmp1,MyLength,MPI_INT,3,2,MPI_COMM_WORLD);
        }
        if(now_id == 1){
            MPI_Recv(&whi_r,1,MPI_INT,0,0,MPI_COMM_WORLD,&status);
            tmp2 = (int*)malloc(sizeof(int)*whi_r);
            MPI_Recv(tmp2,whi_r,MPI_INT,0,0,MPI_COMM_WORLD,&status);
            QuickSort(tmp2,0,whi_r-1);
            MPI_Send(tmp2,whi_r,MPI_INT,3,1,MPI_COMM_WORLD);
        }
        if(now_id == 3){
            //接收来自进程0的划分的子数组的长度
            MPI_Recv(&MyLength,1,MPI_INT,0,5,MPI_COMM_WORLD,&status);
            MPI_Recv(&whi_r,1,MPI_INT,0,4,MPI_COMM_WORLD,&status);
            //接收来自进程1和2的排好序的子数组元素
            tmp3 = (int*)malloc(sizeof(int)*whi_r);
            tmp4 = (int*)malloc(sizeof(int)*MyLength);
            tmp5 = (int*)malloc(sizeof(int)*(MyLength+whi_r)+1);
            MPI_Recv(tmp3,whi_r,MPI_INT,1,1,MPI_COMM_WORLD,&status);
            MPI_Recv(tmp4,MyLength,MPI_INT,2,2,MPI_COMM_WORLD,&status);
            //合并两个子数组
            mergeList(tmp5,tmp3,tmp4,whi_r,MyLength);
            // printf("----------\n");
            // printf("The final array data1: \n");
            // //print(tmp5,whi_r+MyLength);
            // printf("%d\n",whi_r+MyLength);
            // printf("----------\n\n");
        }
    }
    int main(int argc,char *argv[])
    {
        int *data1,*data2;
        int now_id,sum_id;
        int whi_m,whi_r;
        //启动mpi
        MPI_Init(&argc,&argv);
        /*确定自己的进程标志符MyID*/
        MPI_Comm_rank(MPI_COMM_WORLD,&now_id);
        /*组内进程数是SumID*/
        MPI_Comm_size(MPI_COMM_WORLD,&sum_id);
        double whi_n;
        if(now_id == 0){
            whi_n = n;
            data1 = (int*)malloc(sizeof(int)*whi_n+1);
            data2 = (int*)malloc(sizeof(int)*whi_n+1);
            rands(data1,n);
            rands(data2,n);
        }
        whi_m = sum_id;
        MPI_Bcast(&whi_n,1,MPI_INT,0,MPI_COMM_WORLD);
        /*
            openmp+mpi混合并行排序，
            四个进程，
            进程0广播data1数组分开的两部分到进程1和2
            进程1和2采用多线程进行快速排序
            线程1和2将各自排好序的数组Send到进程3
            进程3采用归并排序，合并两子数组
            最后覆盖掉进程0
            得到排好序的数组
        */
        para_quickSort(data1,0,whi_n-1,whi_m,0,now_id);
    whi_end = MPI_Wtime();
        //串行快排
        if(now_id == 0){
            sta_time2 = MPI_Wtime();
            quickSort(data2,0,n-1);
            end_time2 = MPI_Wtime();
            printf("串行时间 = %f s\n",end_time2-sta_time2);
            printf("并行时间 = %f s\n\n",whi_end-whi_sta);
            // printf("----------\n");
            // printf("The final array data1: \n");
            // print(data1,n);
            // printf("----------\n");
            // printf("----------\n");
            // printf("The final array data2: \n");
            // print(data2,n);
            // printf("----------\n");
        }
        MPI_Finalize();
    }

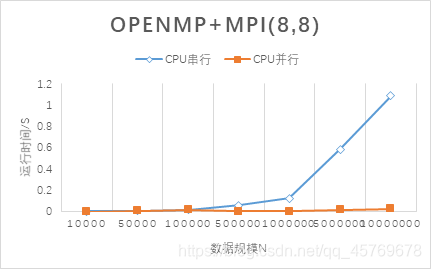

性能分析

三种方式的比较

• 三种CPU并行处理各具特色，首先我们看到三种方式效率均大于0%
• 对于openMP,在规定线程块为8下，效率随数据规模增大程度不明显，比较稳定在200%~500%
• 对于MPI，在规定进程为8下，效率随数据规模先增大后减小，效率在测试数据规模为50万时甚至可以达到10000%
• 对于openMP和MPI混合编程，可以发现在数据规模小和巨大时，效率相对高，而在某一数据规模区间下，效率反而不高。
• 综合来看，三者效率在不同的数据规模下，均可达到加速完成排序
• 对于数据规模较小的情况下，三者效率相近
• 对于数据规模中等的情况下，MPI效率远大于openMP，openMP和MPI混合
• 对于数据规模较大的情况下，openMPI和MPI混合效率较其他两个有显著的优势
