前面两节为大家讲了列表视图控件List Control，这一节开始介绍一种特殊的列表–树形控件Tree Control。

树形控件简介

树形控件在Windows系统中是很常见的，例如资源管理器左侧的窗口中就有用来显示目录的树形视图。树形视图中以分层结构显示数据，每层的缩进不同，层次越低缩进越多。树形控件的节点一般都由标签和图标两部分组成，图标用来抽象的描述数据，能够使树形控件的层次关系更加清晰。

树形控件在插入新的树节点时会稍麻烦些，回顾之前的列表框，插入新列表项时调用AddString成员函数就可以了，而对于树形控件则需要指定新节点与已有节点的关系。另外，树形控件与列表视图控件一样，可以在每一个节点的左边加入图标。这些都使得树形控件给人一种复杂的感觉，但我们在使用它一两次后会发现其实树形控件用起来还是很方便的。

树形控件的通知消息

下面列出树形控件特有的通知消息中比较常用的几个：

TVN_SELCHANGING和TVN_SELCHANGED：在用户改变了对树节点的选择时，控件会发送这两个消息。消息会附带一个指向NMTREEVIEW结构的指针，程序可从该结构中获得必要的信息。两个消息都会在该结构的itemOld成员中包含原来的选择项信息，在itemNew成员中包含新选择项的信息，在action成员中表明是用户的什么行为触发了该通知消息(若是TVC_BYKEYBOARD则表明是键盘，若是TVC_BYMOUSE则表明是鼠标，若是TVC_UNKNOWN则表示未知）。两个消息的不同之处在于，如果TVN_SELCHANGING的消息处理函数返回TRUE，那么就阻止选择的改变，如果返回FALSE，则允许改变。

TVN_KEYDOWN：该消息表明了一个键盘事件。消息会附带一个指向NMTVKEYDOWN结构的指针，通过该结构程序可以获得按键的信息。

TVN_BEGINLABELEDIT和TVN_ENDLABELEDIT：分别在用户开始编辑和结束编辑节点的标签时发送。消息会附带一个指向NMTVDISPINFO结构的指针，程序可从该结构中获得必要的信息。在前者的消息处理函数中，可以调用GetEditControl()成员函数返回一个指向用于编辑标题的编辑框的指针。如果处理函数返回FALSE，则允许编辑，如果返回TRUE，则禁止编辑。在后者的消息处理函数中，NMTVDISPINFO结构中的item.pszText指向编辑后的新标题，如果pszText为NULL，那么说明用户放弃了编辑，否则，程序应负责更新节点的标签，这可以由SetItem()或SetItemText()函数来完成。

树形控件的相关数据结构

HTREEITEM句柄
树形控件中的每个节点都可以由一个HTREEITEM类型的句柄表示。我们通过CTreeCtrl类的成员函数对树进行访问和操作时，很多时候都要用到HTREEITEM句柄。
TVITEM结构体

TVITEM结构体描述了树形控件节点的属性，定义如下：

typedef struct tagTVITEM {
    UINT mask;       // 包含一些掩码位（下面的括号中列出）的组合，用来表明结构的哪些成员是有效的
    HTREEITEM hItem; // 树节点的句柄(TVIF_HANDLE)
    UINT state;      // 树节点的状态(TVIF_STATE)
    UINT stateMask;  // 状态的掩码组合(TVIF_STATE)
    LPTSTR pszText;  // 树节点的标签文本(TVIF_TEXT)
    int cchTextMax;  // 标签文本缓冲区的大小(TVIF_TEXT)
    int iImage;      // 树节点的图像索引(TVIF_IMAGE)
    int iSelectedImage;  // 选中项的图像索引(TVIF_SELECTEDIMAGE)
    int cChildren;   // 表明节点是否有子节点，为1则有，为0则没有(TVIF_CHILDREN)
    LPARAM lParam;   // 一个32 位的附加数据(TVIF_PARAM)
} TVITEM, *LPTVITEM;

此结构体中多个元素涉及到了图像和状态等，有必要具体解释下。

树形控件节点需要显示图标时，就要为树形控件关联一个图像序列，上面的iImage成员就代表了该结构体对应的树节点的图标在图像序列中的索引，iSelectedImage则代表该树节点被选中时显示的图标在图像序列中的索引。对于如何为树形控件关联图像序列，将在后面的实例中讲到。

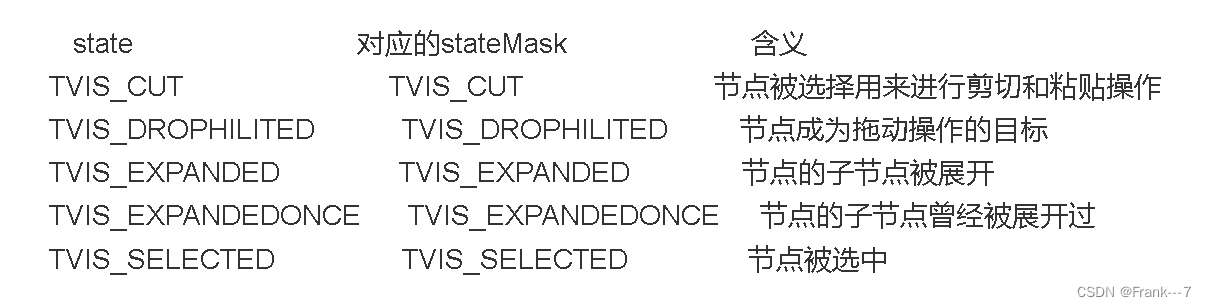

stateMask用来说明要获取或设置树节点的哪些状态。下面是state和stateMask的一些常用值及含义：
在这里插入图片描述

lParam在实际开发中常用来存放与树节点有关的附加数据。

NMTREEVIEW结构体

NMTREEVIEW结构体中包含了树形控件通知消息的相关信息。树形控件的大多数通知消息都会带有指向该结构体的指针。NMTREEVIEW结构体的定义如下：

ypedef struct tagNMTREEVIEW {
    NMHDR hdr;      // 标准的NMHDR结构
    UINT action;    // 表明是用户的什么行为触发了该通知消息
    TVITEM itemOld; // 原节点的属性
    TVITEM itemNew; // 新节点的属性
    POINT ptDrag;   // 事件发生时鼠标的客户区坐标
} NMTREEVIEW, *LPNMTREEVIEW;

TVINSERTSTRUCT结构体
向树形控件中插入新节点时需要用到TVINSERTSTRUCT结构体，它常与TVM_INSERTITEM消息一起使用。定义如下：

typedef struct tagTVINSERTSTRUCT {
    HTREEITEM hParent;      // 父节点的句柄
    HTREEITEM hInsertAfter; // 指明插入到同层中哪一项的后面
#if (_WIN32_IE >= 0x0400)
    union
    {
        TVITEMEX itemex;
        TVITEM item;
    } DUMMYUNIONNAME;
#else
    TVITEM item;            // 要添加的新节点的属性
#endif
} TVINSERTSTRUCT, *LPTVINSERTSTRUCT;

若hParent成员为TVI_ROOT或NULL，那么新节点将被作为树的根节点插入。hInsertAfter除了可以是某个节点的句柄，还可以有四种取值：TVI_FIRST（插入到树形控件的最前面）、TVI_LAST（插入到树形控件的最后面）、TVI_ROOT（作为根节点插入）和TVI_SORT（按字母顺序插入）。

NMTVDISPINFO结构体

NMTVDISPINFO结构体中包含了与树节点的显示有关的信息。定义如下：

typedef struct tagNMTVDISPINFO {
    NMHDR hdr;
    TVITEM item;
} NMTVDISPINFO, *LPNMTVDISPINFO;

关于树形控件的使用本节先讲这么多，在下节将继续讲解CTreeCtrl类的相关知识和实例。

前面一节讲了树形控件Tree Control的简介、通知消息以及相关数据结构，本节继续讲下半部分，包括树形控件的创建、CTreeCtrl类的主要成员函数和应用实例。

树形控件的创建

MFC为树形控件提供了CTreeCtrl类，它封装了树形控件的所有操作。

树形控件的创建也是有两种方式，一种是在对话框模板中直接拖入Tree Control控件创建，另一种就是通过CTreeCtrl类的Create成员函数创建。下面主要讲后者。

CTreeCtrl类的Create成员函数的原型如下：

       virtual BOOL Create(
              DWORD dwStyle,
              const RECT& rect,
              CWnd* pParentWnd,
              UINT nID
       );

此函数的原型与前面讲到的所有控件类的Create函数都类似。dwStyle指定树形控件风格的组合，rect指定树形控件窗口的位置和大小，pParentWnd为指向树形控件父窗口的指针，nID指定树形控件的ID。下面还是主要讲讲树形控件的主要风格以及含义。

TVS_DISABLEDRAGDROP：禁止树形控件发送TVN_BEGINDRAG通知消息，即不支持拖动操作
TVS_EDITLABELS：用户可以编辑节点的标签文本
TVS_HASBUTTONS：显示带有＂+＂或＂-＂的小方框来表示某项能否被展开或已展开
TVS_HASLINES：在父节点与子节点间连线以更清晰地显示树的结构
TVS_LINESATROOT：在根节点处连线
TVS_SHOWSELALWAYS：即使控件失去输入焦点，仍显示出项的选择状态

同样，动态创建树形控件时，除了能够指定上述风格的组合外，一般还要指定WS_CHILD和WS_VISIBLE风格。

在对话框模板中直接拖入Tree Control创建树形控件时，可以在树形控件的属性页中设置其风格，与上面的风格是对应的，例如，属性Has Lines对应的就是TVS_HASLINES风格。

CTreeCtrl类的主要成员函数

       CImageList* SetImageList(CImageList * pImageList,int nImageListType);

如果树节点需要显示图标时，则必须先创建一个CImageList类的对象，并为其添加多个图像组成一个图像序列，然后调用SetImageList函数为树形控件设置图像序列，在用InsertItem插入节点时传入所需图像在图像序列中的索引即可。后面的例子中会演示。参数pImageList为指向图像序列类CImageList的对象的指针，若为NULL则删除树形控件的所有图像。参数nImageListType指定图像序列的类型，可以是TVSIL_NORMAL（普通图像序列）或TVSIL_STATE（状态图像序列，用图像表示节点的状态）。

       UINT GetCount( ) const;

获取树形控件中节点的数量。

       DWORD_PTR GetItemData(HTREEITEM hItem) const;

获取树形控件中某个指定节点的附加32位数据。参数hItem为指定的树节点的句柄。

       BOOL SetItemData(HTREEITEM hItem,DWORD_PTR dwData);

为树形控件中某个指定节点设置附加的32位数据。参数hItem同上，dwData为要设置的32位数据。

       CString GetItemText(HTREEITEM hItem) const;

获取树形控件中某个指定节点的标签文本。参数hItem同上。返回值是包含标签文本的字符串。

       BOOL SetItemText(HTREEITEM hItem,LPCTSTR lpszItem);

为树形控件中某个指定节点设置标签文本。参数hItem同上，lpszItem为包含标签文本的字符串的指针。

       HTREEITEM GetNextSiblingItem(HTREEITEM hItem) const;

获取树形控件中某个指定节点的下一个兄弟节点。参数hItem同上。返回值是下一个兄弟节点的句柄。

       HTREEITEM GetPrevSiblingItem(HTREEITEM hItem) const;

获取树形控件中某个指定节点的上一个兄弟节点。参数hItem同上。返回值是上一个兄弟节点的句柄。

       HTREEITEM GetParentItem(HTREEITEM hItem) const;

获取树形控件中某个指定节点的父节点。参数hItem同上。返回值是父节点的句柄。

       HTREEITEM GetRootItem( ) const;

获取树形控件根节点的句柄。

       HTREEITEM GetSelectedItem( ) const;

获取树形控件当前选中节点的句柄。

       BOOL DeleteAllItems( );

删除树形控件中的所有节点。删除成功则返回TRUE，否则返回FALSE。

       BOOL DeleteItem(HTREEITEM hItem);

   删除树形控件中的某个节点。参数hItem为要删除的节点的句柄。删除成功则返回TRUE，否则返回FALSE。

       HTREEITEM InsertItem(LPCTSTR lpszItem,int nImage,int nSelectedImage,HTREEITEM hParent = TVI_ROOT,HTREEITEM hInsertAfter = TVI_LAST);

   在树形控件中插入一个新节点。参数lpszItem为新节点的标签文本字符串的指针，参数nImage为新节点的图标在树形控件图像序列中的索引，参数nSelectedImage为新节点被选中时的图标在图像序列中的索引，参数hParent为插入节点的父节点的句柄，参数hInsertAfter为新节点的前一个节点的句柄，即新节点将被插入到hInsertAfter节点之后。

       BOOL SelectItem(HTREEITEM hItem);

选中指定的树节点。参数hItem为要选择的节点的句柄。若成功则返回TRUE，否则返回FALSE。

树形控件的应用实例

最后还是给大家写一个简单的实例，说明CListCtrl类的几个成员函数及树形控件通知消息等的使用方法。

此实例实现的功能：在一个树形控件中显示网站的简单结构分层，共有三层，分别为网站、各个分类和文章。用鼠标左键单击改变选中节点后，将选中节点的文本显示到编辑框中。另外，还要实现一个常见的效果，就是鼠标划过除根节点外的某个树节点时，显示相应的Tip提示信息。下面是具体实现步骤：

创建一个基于对话框的MFC工程，名称设置为“Example31”。
在自动生成的对话框模板IDD_EXAMPLE31_DIALOG中，删除“TODO: Place dialog controls here.”静态文本框、“OK”按钮和“Cancel”按钮。添加一个Tree Control控件，ID设置为IDC_WEB_TREE，属性Has Buttons、Has Lines和Lines At Root都设为True，为了在鼠标划过某个节点时显示提示信息还需要将Info Tip属性设为True。再添加一个静态文本框和一个编辑框，静态文本框的Caption属性设为“您选择的节点：”，编辑框的ID设为IDC_ITEM_SEL_EDIT，Read Only属性设为True。此时的对话框模板如下图：

在这里插入图片描述

导入需要为树形控件的节点添加的图标。在这里找了三个32x32的Icon图标，保存到工程的res目录下。然后在Resource View资源视图中，右键点击Icon节点，在右键菜单中选择“Add Resource…”，弹出“Add Resource”对话框，再从左边“Resource type”列表中选择“Icon”，点击右边的“Import…”按钮，就可以选择三个图标文件进行导入了。导入成功后，分别修改它们ID为IDI_WEB_ICON、IDI_CATALOG_ICON和IDI_ARTICLE_ICON。
为树形控件IDC_WEB_TREE添加CTreeCtrl类型的控件变量m_webTree。并在Example31Dlg.h文件中为CExample31Dlg类添加成员对象：CImageList m_imageList;。
在对话框初始化时，我们在树形控件中添加鸡啄米网站的树形结构，那么需要修改CExample31Dlg::OnInitDialog()函数为：

BOOL CExample31Dlg::OnInitDialog()
{
    CDialogEx::OnInitDialog();
         ......略

    // TODO: Add extra initialization here
    HICON hIcon[3];      // 图标句柄数组
    HTREEITEM hRoot;     // 树的根节点的句柄
    HTREEITEM hCataItem; // 可表示任一分类节点的句柄
    HTREEITEM hArtItem;  // 可表示任一文章节点的句柄

    // 加载三个图标，并将它们的句柄保存到数组
    hIcon[0] = theApp.LoadIcon(IDI_WEB_ICON);
    hIcon[1] = theApp.LoadIcon(IDI_CATALOG_ICON);
    hIcon[2] = theApp.LoadIcon(IDI_ARTICLE_ICON);

    // 创建图像序列CImageList对象
    m_imageList.Create(32, 32, ILC_COLOR32, 3, 3);
    // 将三个图标添加到图像序列
    for (int i=0; i<3; i++)
    {
        m_imageList.Add(hIcon[i]);
    }

    // 为树形控件设置图像序列
    m_webTree.SetImageList(&m_imageList, TVSIL_NORMAL);

    // 插入根节点
    hRoot = m_webTree.InsertItem(_T("我的网站"), 0, 0);
    // 在根节点下插入子节点
    hCataItem = m_webTree.InsertItem(_T("IT互联网"), 1, 1, hRoot, TVI_LAST);
    // 为“IT互联网”节点添加附加的编号数据，在鼠标划过该节点时显示
    m_webTree.SetItemData(hCataItem, 1);
    // 在“IT互联网”节点下插入子节点
    hArtItem = m_webTree.InsertItem(_T("百度文章1"), 2, 2, hCataItem, TVI_LAST);
    // 为“百度文章1”节点添加附加的编号数据，在鼠标划过该节点时显示
    m_webTree.SetItemData(hArtItem, 2);
    // 在“IT互联网”节点下插入另一子节点
    hArtItem = m_webTree.InsertItem(_T("谷歌文章2"), 2, 2, hCataItem, TVI_LAST);
    // 为“谷歌文章2”节点添加附加的编号数据，在鼠标划过该节点时显示
    m_webTree.SetItemData(hArtItem, 3);
    // 在根节点下插入第二个子节点
    hCataItem = m_webTree.InsertItem(_T("数码生活"), 1, 1, hRoot, TVI_LAST);
    // 为“数码生活”节点添加附加的编号数据，在鼠标划过该节点时显示
    m_webTree.SetItemData(hCataItem, 4);
    // 在“数码生活”节点下插入子节点
    hArtItem = m_webTree.InsertItem(_T("智能手机文章1"), 2, 2, hCataItem, TVI_LAST);
    // 为“智能手机文章1”节点添加附加的编号数据，在鼠标划过该节点时显示
    m_webTree.SetItemData(hArtItem, 5);
    // 在“数码生活”节点下插入另一子节点
    hArtItem = m_webTree.InsertItem(_T("平板电脑文章2"), 2, 2, hCataItem, TVI_LAST);
    // 为“平板电脑文章2”节点添加附加的编号数据，在鼠标划过该节点时显示
    m_webTree.SetItemData(hArtItem, 6);
    // 在根节点下插入第三个子节点
    hCataItem = m_webTree.InsertItem(_T("软件开发"), 1, 1, hRoot, TVI_LAST);
    // 为“软件开发”节点添加附加的编号数据，在鼠标划过该节点时显示
    m_webTree.SetItemData(hCataItem, 7);
    // 在“软件开发”节点下插入子节点
    hArtItem = m_webTree.InsertItem(_T("C++编程入门系列1"), 2, 2, hCataItem, TVI_LAST);
    // 为“C++编程入门系列1”节点添加附加的编号数据，在鼠标划过该节点时显示
    m_webTree.SetItemData(hArtItem, 8);
    // 在“软件开发”节点下插入另一子节点
    hArtItem = m_webTree.InsertItem(_T("VS2010/MFC编程入门2"), 2, 2, hCataItem, TVI_LAST);
    // 为“VS2010/MFC编程入门2”节点添加附加的编号数据，在鼠标划过该节点时显示
    m_webTree.SetItemData(hArtItem, 9);
    // 在根节点下插入第四个子节点
    hCataItem = m_webTree.InsertItem(_T("娱乐休闲"), 1, 1, hRoot, TVI_LAST);
    // 为“娱乐休闲”节点添加附加的编号数据，在鼠标划过该节点时显示
    m_webTree.SetItemData(hCataItem, 10);
    // 在“娱乐休闲”节点下插入子节点
    hArtItem = m_webTree.InsertItem(_T("玛雅文明文章1"), 2, 2, hCataItem, TVI_LAST);
    // 为“玛雅文明文章1”节点添加附加的编号数据，在鼠标划过该节点时显示
    m_webTree.SetItemData(hArtItem, 11);
    // 在“娱乐休闲”节点下插入另一子节点
    hArtItem = m_webTree.InsertItem(_T("IT笑话2"), 2, 2, hCataItem, TVI_LAST);
    // 为“IT笑话2”节点添加附加的编号数据，在鼠标划过该节点时显示
    m_webTree.SetItemData(hArtItem, 12);

    return TRUE;  // return TRUE  unless you set the focus to a control
}

我们希望在选中节点改变时，将最新的选择项实时显示到编辑框中，那么可以响应TVN_SELCHANGED通知消息。为树形控件IDC_WEB_TREE的通知消息TVN_SELCHANGED添加消息处理函数CExample31Dlg::OnTvnSelchangedWebTree，并修改函数体如下：

void CExample31Dlg::OnTvnSelchangedWebTree(NMHDR *pNMHDR, LRESULT *pResult)
{
    LPNMTREEVIEW pNMTreeView = reinterpret_cast<lpnmtreeview>(pNMHDR);
    // TODO: Add your control notification handler code here
    *pResult = 0;

    CString strText; // 树节点的标签文本字符串

    // 获取当前选中节点的句柄
    HTREEITEM hItem = m_webTree.GetSelectedItem();
    // 获取选中节点的标签文本字符串
    strText = m_webTree.GetItemText(hItem);
    // 将字符串显示到编辑框中
    SetDlgItemText(IDC_ITEM_SEL_EDIT, strText);
}</lpnmtreeview>

还有一个功能需要实现，那就是鼠标划过除根节点外的某个树节点时，显示相应的Tip提示信息，本实例中提示信息为节点的编号。这需要响应TVN_GETINFOTIP通知消息。为树形控件IDC_WEB_TREE的通知消息TVN_GETINFOTIP添加消息处理函数CExample31Dlg::OnTvnGetInfoTipWebTree，并修改函数体如下：

void CExample31Dlg::OnTvnGetInfoTipWebTree(NMHDR *pNMHDR, LRESULT *pResult)
{
    LPNMTVGETINFOTIP pGetInfoTip = reinterpret_cast<lpnmtvgetinfotip>(pNMHDR);
    // TODO: Add your control notification handler code here
    *pResult = 0;
    NMTVGETINFOTIP* pTVTipInfo = (NMTVGETINFOTIP*)pNMHDR;   // 将传入的pNMHDR转换为NMTVGETINFOTIP指针类型
    HTREEITEM hRoot = m_webTree.GetRootItem();      // 获取树的根节点
    CString strText;     // 每个树节点的提示信息

    if (pTVTipInfo->hItem == hRoot)
    {
        // 如果鼠标划过的节点是根节点，则提示信息为空
        strText = _T("");
    }
    else
    {
        // 如果鼠标划过的节点不是根节点，则将该节点的附加32位数据格式化为字符串
        strText.Format(_T("%d"), pTVTipInfo->lParam);
    }

    // 将strText字符串拷贝到pTVTipInfo结构体变量的pszText成员中，这样就能显示内容为strText的提示信息
    wcscpy(pTVTipInfo->pszText, strText);
}</lpnmtvgetinfotip>

运行程序，弹出结果对话框。效果如下图：

树形控件的知识就讲到这里了，相比之前的控件可能稍有复杂。不过用的多了，就会觉得得心应手了。
