RF模块是如何工作的？

        射频（RF）模块使用无线电频率工作，这个频率范围在30kHz到300kHz之间变化。

        在这个射频系统中，数字数据被表示为载波波幅度的变化。这种调制类型是振幅移位键。

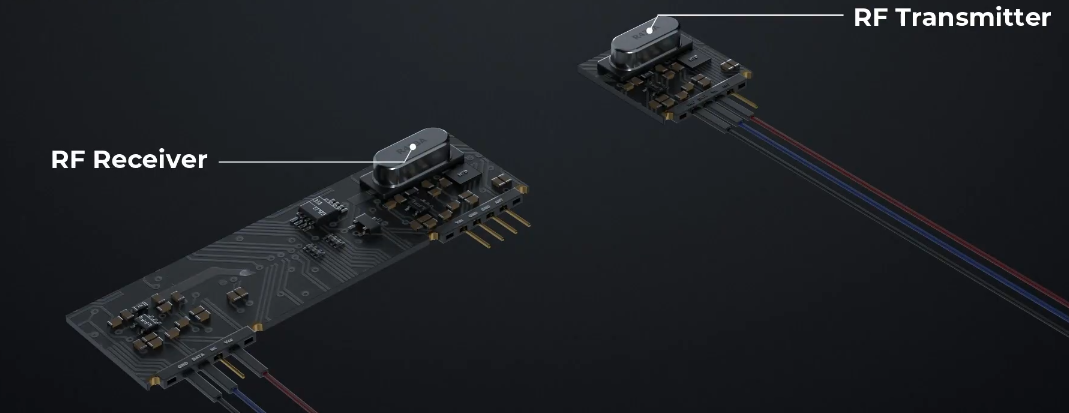

        这个射频模块是射频发射器和接收器的组合，发射器接收器对的工作频率是433兆赫。

        射频发射器接收串行数据，并通过其射频天线无线传输，传输速率范围在1kbps到10kbps。射频接收器接收传输的数据，其工作频率与发射器相同。

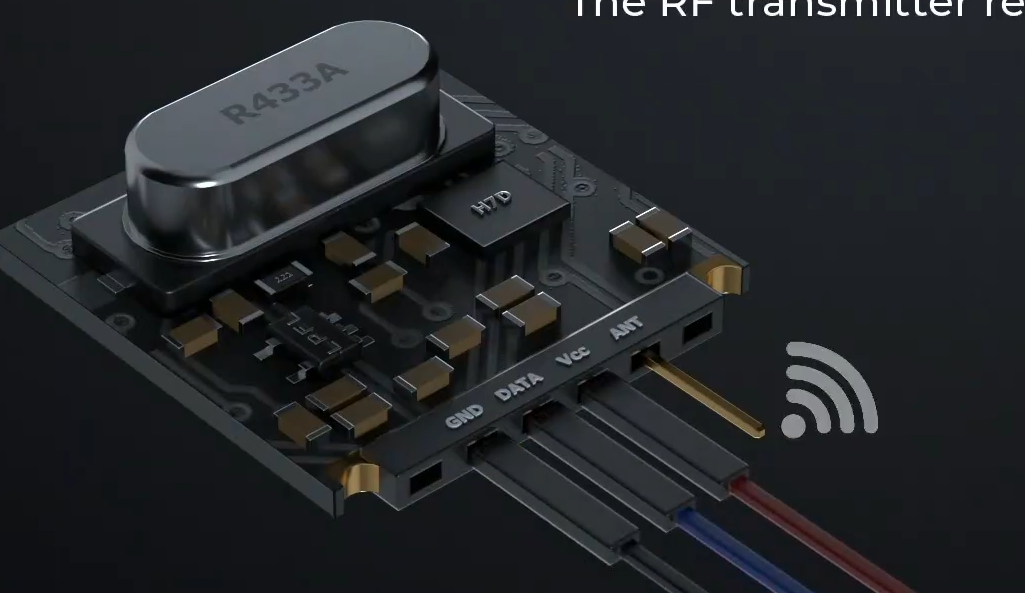

        发射器包括 三个引脚：即vcc，其vcc引脚的输入电压范围为3v到12v，发射器在传输过程中最小消耗9mA电流，最高可达40mA。中间引脚是用于传输信号的数据引脚，第三个引脚是地线。

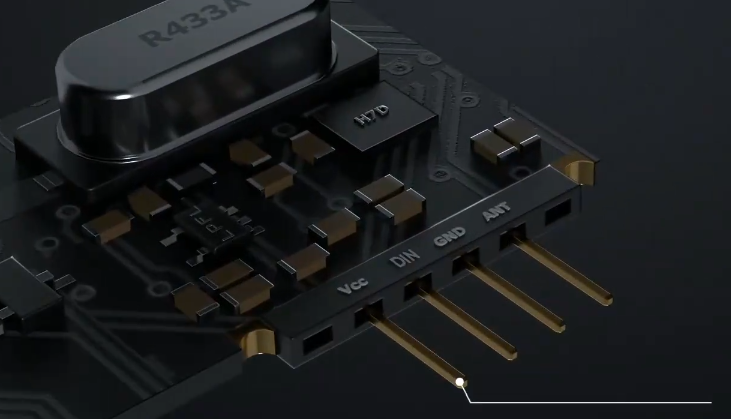

        接下来说下射频接收器，仔细看下这些引脚，射频接收器模块有四个引脚:即vcc，vcc引脚使用稳定的5v电源，此模块的工作电流小于5.5mA，第二个引脚是数据引脚，用于接收数据，第三个引脚是地线引脚，接受到的信号然后被调制以获取数据，并通过数据引脚发送出去。

        什么是调制？以及它是如何工作的？

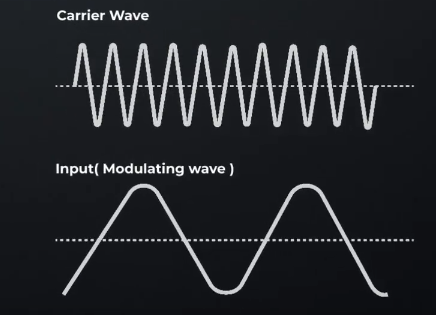

        调制是将数据通过向电子或光学载波信号添加信息来转换为无线电波的过程。载波信号是一种具有恒定波形、恒定高度或振幅和频率的信号。它的工作原理是通过改变其振幅、频率、相位或极化向载波中添加信息。

        什么是解调？以及它是如何工作的？

        解调是从横载波波中提取原始信息信号的过程。解调器是一种电子电路，用于从调制载波中恢复信息内容。

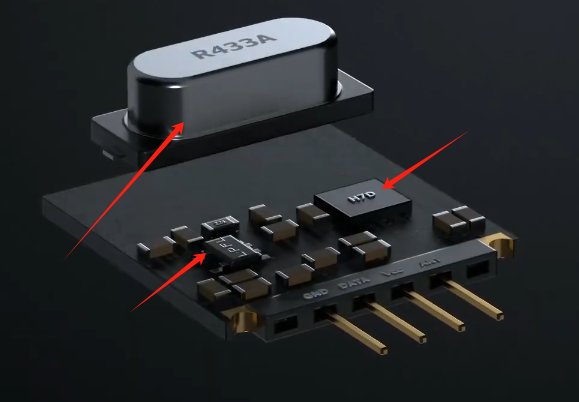

        让我们看下RF发射器中的组件，有一个433兆赫的晶体振荡器，晶体振荡器是一种使用压电晶体作为频率选择元件的电子振荡器电路。下面那个是HT12VIC，它是一个编码器集成电路，将来由四个数据引脚的4位并行数据转换为串行数据，以便使发射器在RF链路上传输。再左侧小一点的那个是电压调节器，电压调节器是设计为自动维持恒定电压的系统。

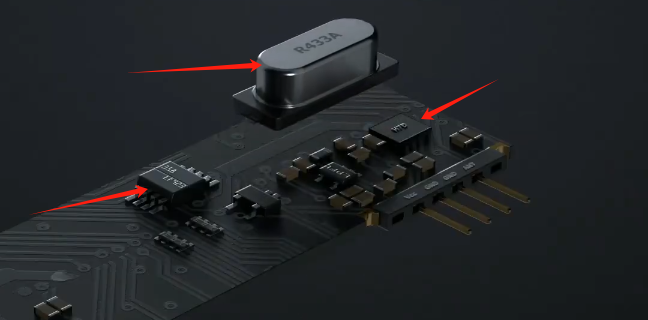

        让我们看下RF接收器中的组件 ，同样有一个433兆赫的晶体振荡器，还有一个电压调节器，有一个HT12DIC，它是一个解码器集成电路，将RF接收器接收的串行数据转换为42位并行数据，并相应的驱动输出。
