CMW500的基本使用方法之BLE测试

概述

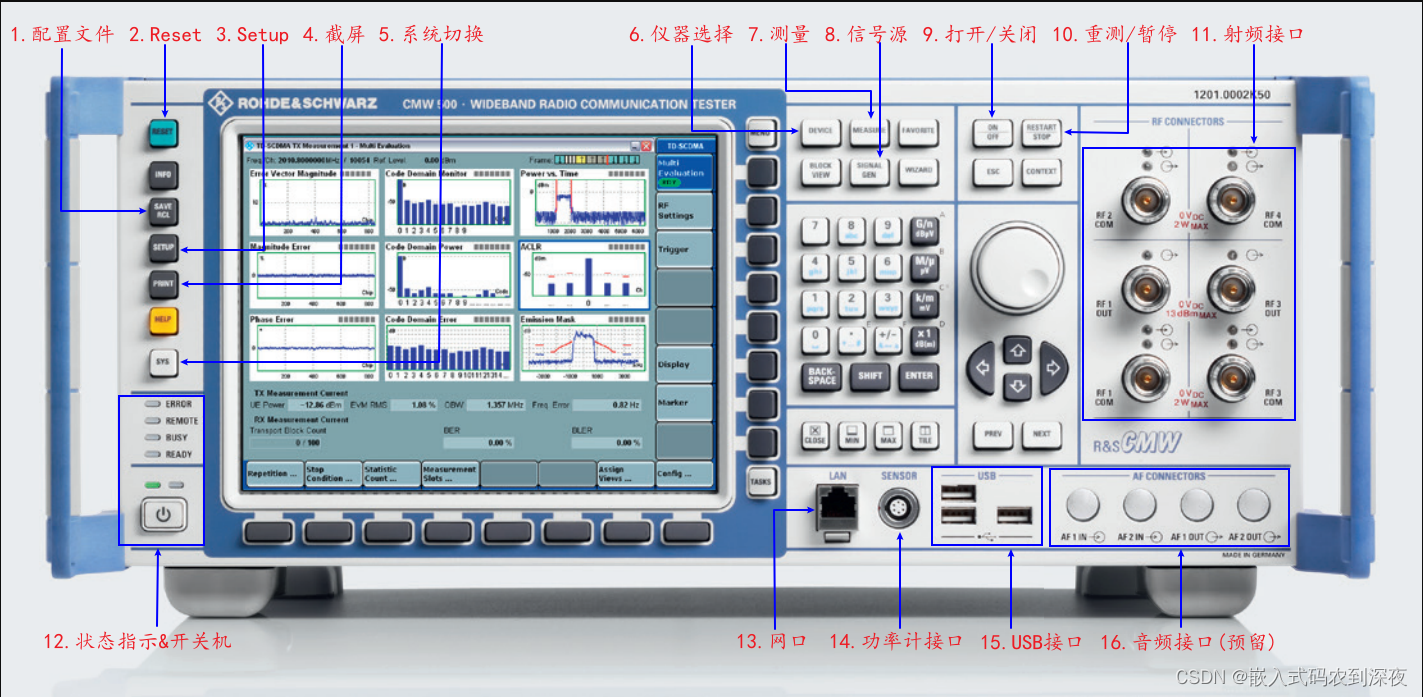

R&S®CMW500是罗德与施瓦茨公司继CMU200后推出的新一代的无线通信综合测试仪。本文介绍了如何利用CMW500测试低功耗蓝牙，主要参数有频偏，发射功率和接收灵敏度。

测试环境搭建

所需仪器：

CMW500，屏蔽箱，射频线若干，串口，USB线

开发板和仪器连接方式：

将射频线一端接在CMW500的RF1COM，一端接在屏蔽箱的RF端口上，将USB转串口线一端接在CMW500的USB口上，一端接个串口并放入屏蔽箱内。

CMW500相关设置：

选择测试项

• 按下左下角的开机键开机，等待仪器自动校准结束之后，再进行测试操作。

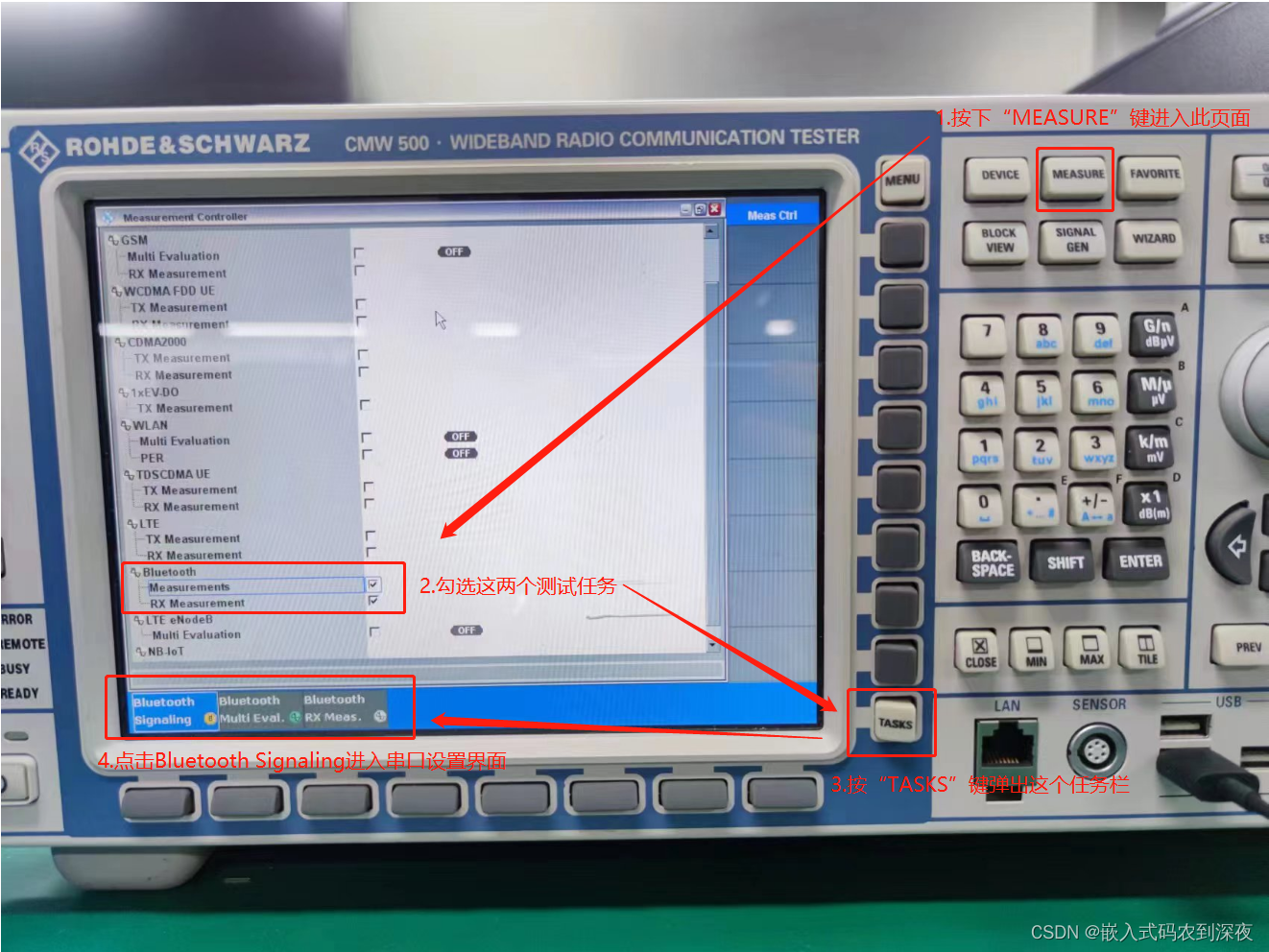

• 按下“MEASURE”键进入此界面
• 找到Bluetooth并勾选这两个测试任务
• 按下“TASKS”键任务栏出现三个任务，Bluetooth Signaling是串口设置，Bluetooth Multi Eval.可以测试频偏，发射功率等参数，Bluetooth RX Meas.可以测试接收灵敏度。


Bluetooth Signaling串口设置

• 按下仪器上的ON/OFF键打开，或者鼠标右键选择ON

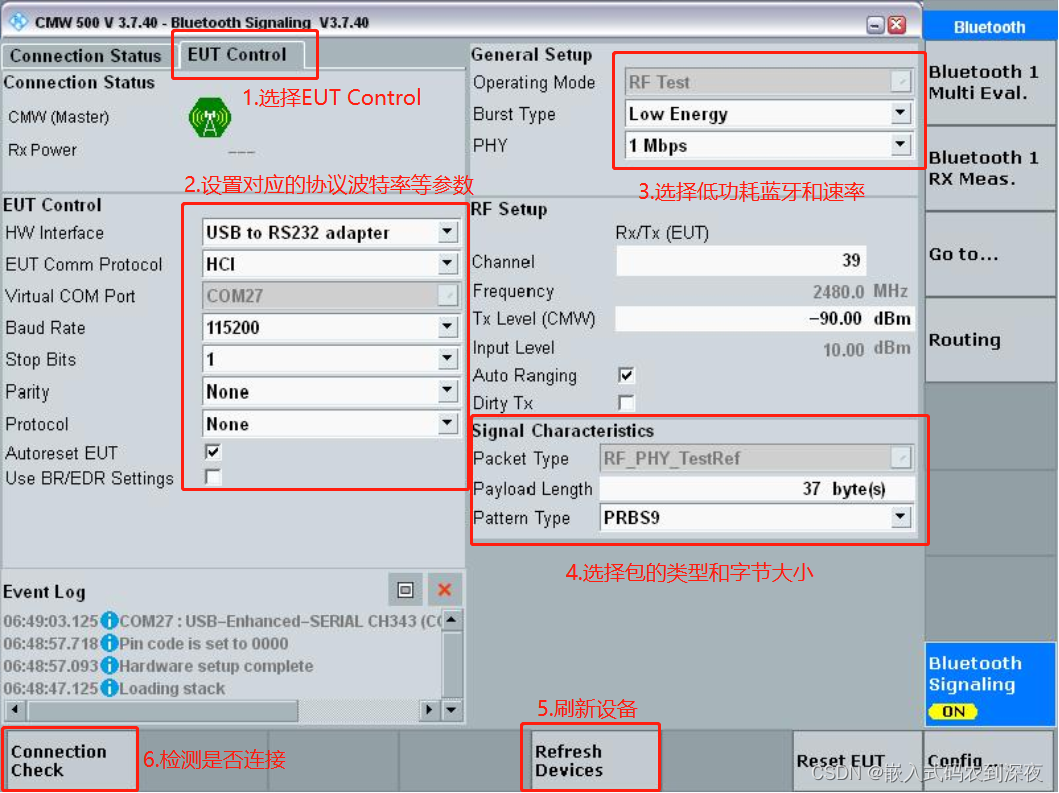

• 选择EUT Control模式，设置对应的参数，选择正确的协议和波特率
• 选择低功耗蓝牙Low Energy和速率1Mbps，PayLoad Length选择37 byte，Pattern Type选择PRBS9
• 点击Refresh Devices刷新设备，点击Connection Check 检测是否连接，连接成功会出现“LE comm test passed”的弹窗，连接失败会出现“No communication via communication port”的弹窗，这个时候要检查线是否接对，芯片是否进入测试模式，重新插拔一下上电再次刷新并连接。


配置TX发射模式

• 点击”Bluetooth 1 Multi Eval“进入TX测试页面

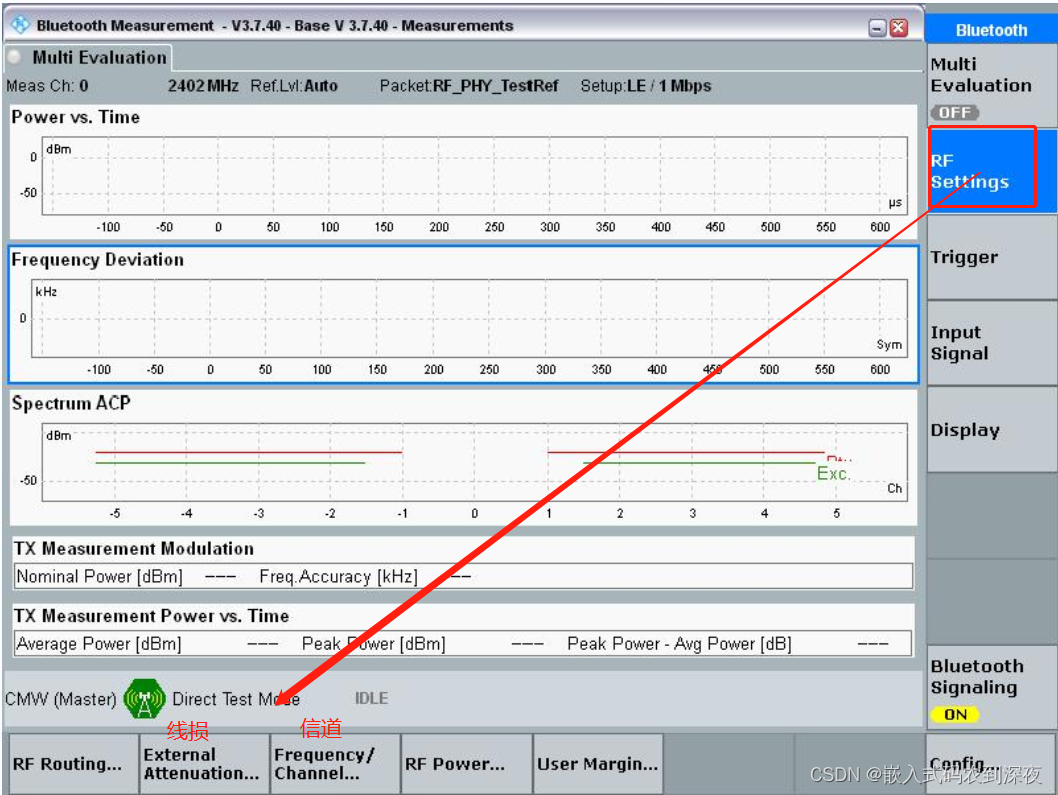

• 点击“RF Setting”进入设置界面，设置合适的线损和需要测量的信道，目前默认线损是1.00dB
• 点击“Input Signal”检查数据包格式是否正确，如果之前已经在Bluetooth Signaling设置过了，默认就是对的。

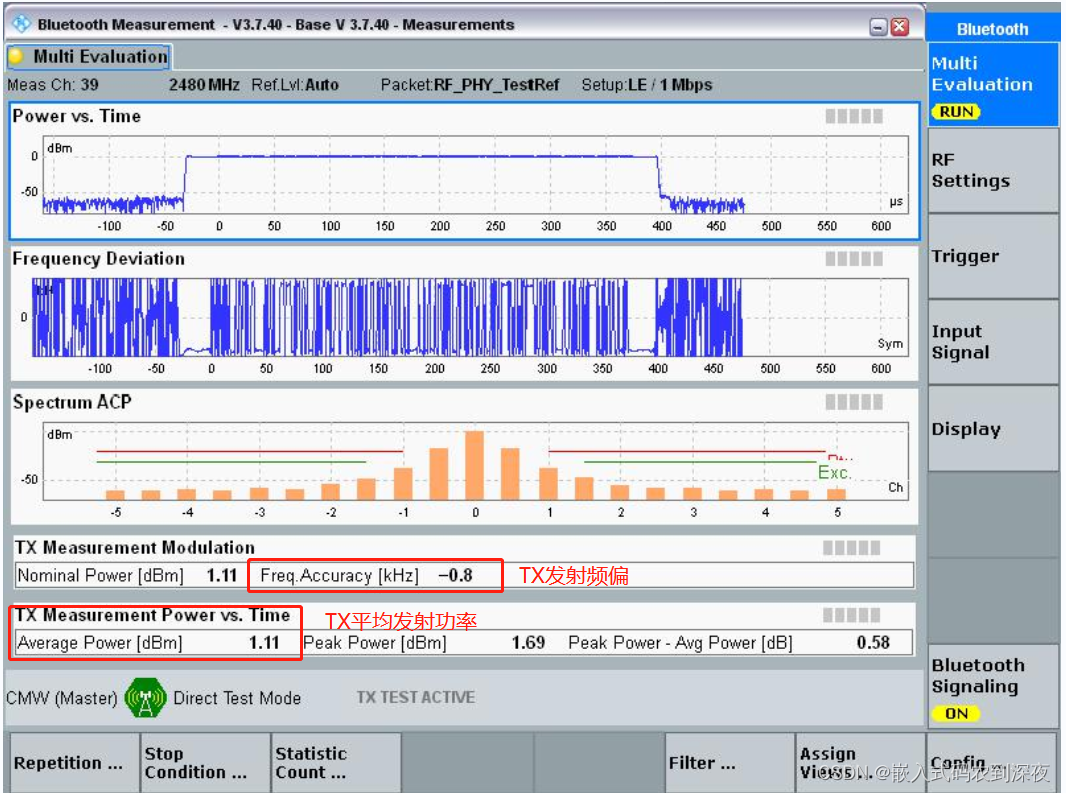

• 按下仪器上的ON/OFF键打开，或者鼠标右键选择ON，即可测试TX的频偏和发射功率


配置RX接收模式

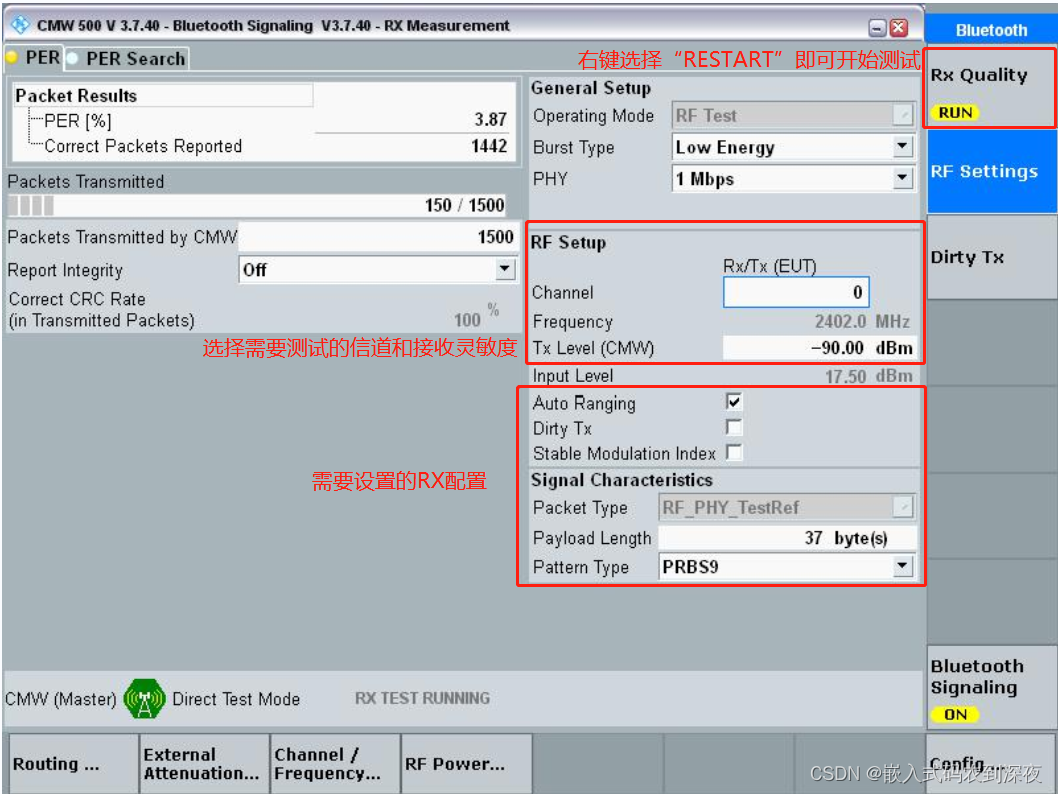

1. 在TX发射测试界面双击“Bluetooth Signaling”进入串口设置界面，单击“Bluetooth 1 RX Meas”进入RX接收测试界面。
2. 如果需要测试某个具体的信道和TX Level的误包率，可以选择PER，如果需要测试设备什么时候会丢包，可以选择PER Search，设置开始的Tx Level和间隔，点击开始就会自动测试每个level的误包率，超过30.8%就会停止，并显示对应的TX Level。
