铨洲制造——建模须知

前言

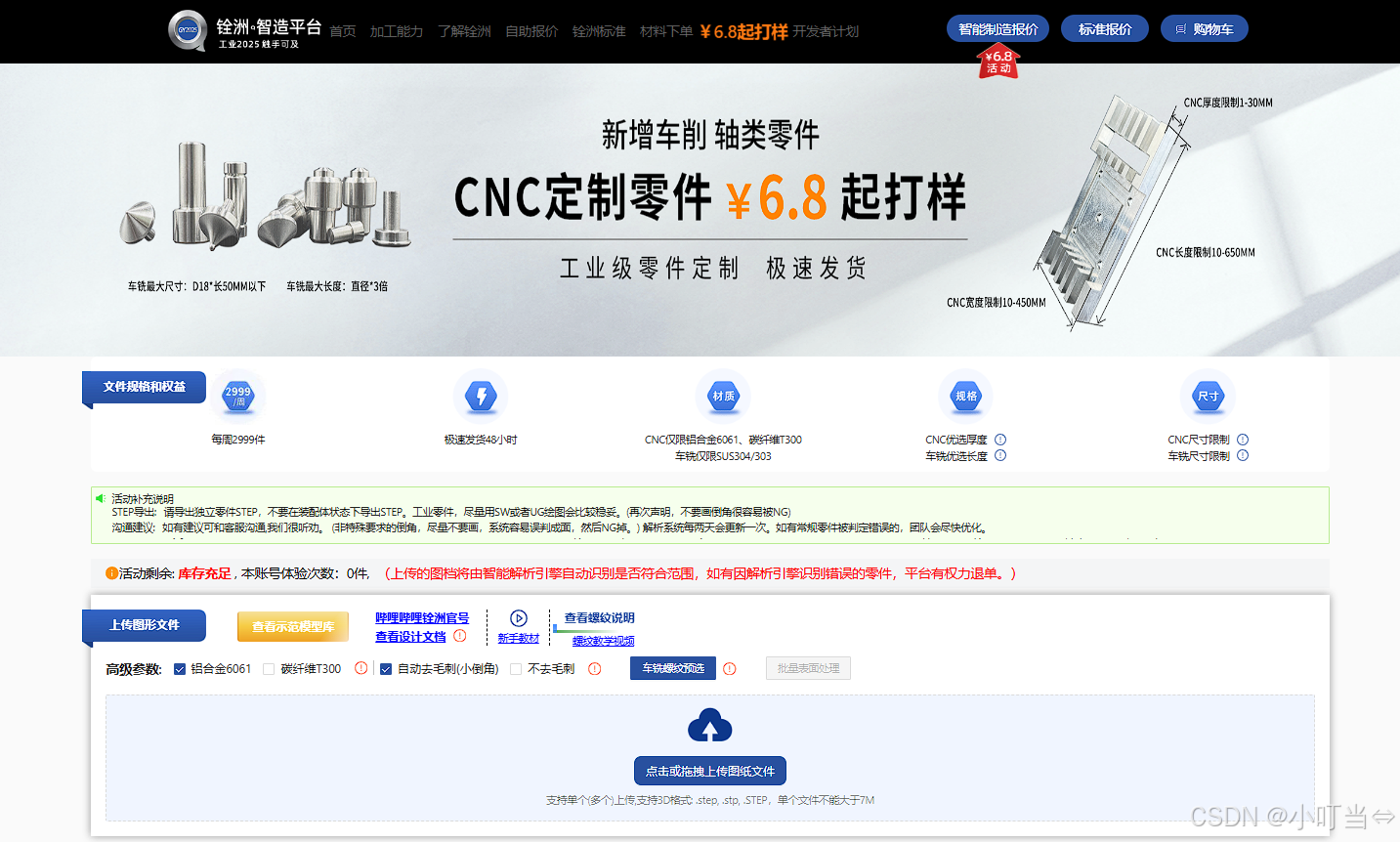

铨洲制造官网：铨洲·智造平台

---

一、打样规格和权益

每周享受两次活动优惠

急速发货48小时

6061铝合金材料

可选厚度：1/2/3/4/5/6/8/10/12/15/16/18/20mm

尺寸：10*10*1mm/200*200*15mm

---

二、打样规则

（一）活动规则

1. 仅需￥6.8起（不含邮费）可享受每账号2999件/周，每日限量，先到先得。

2. 活动零件可根据生产实际情况享最快48小时（根据生产实际情况4-6天）发货（工作日），有（后处理）延长2个（工作日）发货。

3. 侧孔零件尺寸范围为200*200*20(15元/面)。请注意，侧孔零件禁止拼板，交期（根据生产实际情况4-7天）发货（工作日）。

4.活动6061铝合金材料 100*100*10尺寸范围 基础价6.8元，200*200*15尺寸范围 基础价36.8元; 碳纤维T300 100*50*2尺寸范围 基础价6.8元（为节约客户的研发成本，中间规格采用材料扩展包计算）。

5.活动6061铝合金材料，优选材料厚度1.0 2.0 3.0 4.0 5.0 6.0 8.0 10.0 12.0 15.0 16.0 18.0 20.0 30.0mm，零件最小加工尺寸10*10*1.0mm，最大加工尺寸650*450*30mm符合范围可参与。

6.活动碳纤维T300，优选材料厚度1.0 2.0 3.0 5.0mm，零件最小加工尺寸10*10*1.0mm，最大加工尺寸300*300*5mm符合范围可参与。

7.活动车铣仅限使用SUS304/303不锈钢材料，限定尺寸最大尺寸:D18x50mm以下，最大长度：直径*3倍，符合范围可参与。

8.打样零件默认进行去油清洗。精尺寸管控标准以满足GB/T1804-2000m为准，不影响实际使用方式为准。表面碰划伤以工业零件标准。
(小批量定制意外情况较多，如产品存在倒角大小波动，轻微碰伤、划伤、压伤等问题，如不影响实际物理性能，不属于质保范围。)

9.盲孔攻牙，丝锥无法触底，深度会有1倍径左右的深度公差，请合理设计螺纹锁紧长度。（建议锁紧长度1倍-2倍之间）。螺纹案例：m3 螺纹，3D图深度7.5mm，加工有效螺纹深度5-6之间mm，设计螺丝拧进4-5mm。盲孔攻牙深度误差不超过1倍径的，不属于品质异常，不作为客诉依据。

10.参与打样活动的零件平台均有权限进行宣传展示，不属于保密协议管控范围。

11.请勿尝试合并多个零件在一个模型中，此类订单可能会被取消。

12.若订单不符合活动条件，可从正式订单入口进行下单。(标准报价)

13.本次活动不限新老用户均可参加。

14.针对恶意下单的账户平台有权限对其账号采取封号。

15.系统审查异常的付款订单，平台有权利取消订单，退回货款。

16.收到零件第一时间确定是否存在质量问题，零件保修期为7天，超过7天视为默认合格。

17.3D刻字需将文字转为线条。

18.截止日期平台根据实际情况调整。

19.本平台产品均为工业零部件，仅供商业使用。如出现纠纷，以活动规则和商务合同进行纠纷处理。

20.因非标零件均为定制品，付款后20分钟内可以申请退款，超时后不支持退款、不支持更换模型，请仔细检查下单模型，以免造成损失。

21.本活动最终解释权在法律框架下归铨洲智造平台所有。

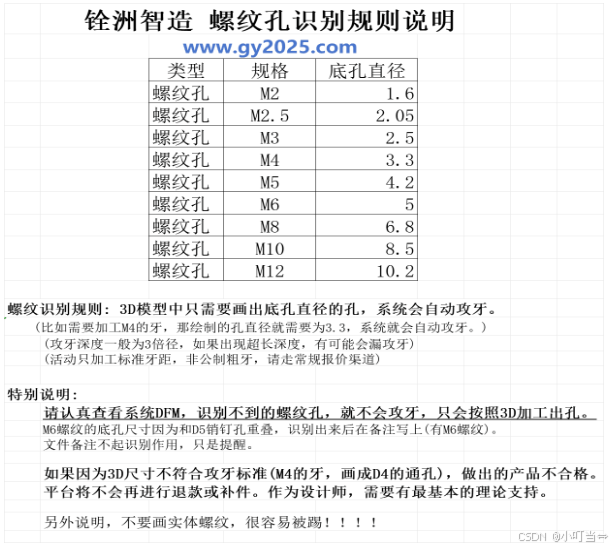

（二）螺纹孔

（三）NG规则

被NG提示多面特征	当出现产品为两面特征，但是被NG系统提示多面特征的情况下：优先检查外形是否有平面对接成内角的地方，这种情况下由于加工方向无法通过圆形的铣刀加工到位，系统就会转方向从其余方向加工。造成产品不能参与活动， 修改方式是把外形平面内角的地方，全部加上(板厚/3)的R角圆弧。
尽量不要画倒角~~	再次声明：不要画倒角~~~~~~~~~很容易被NG，如果有倒角被NG，可以去掉倒角再上传~~~~。系统会默认加C角(C0.2~C0.5左右).SW 输出STP 请选用214版本！~AP203版本适配不是太好
STEP导出	请导出独立零件STEP，不要在装配体状态下导出STEP。工业零件，尽量用SW或者UG绘图会比较稳妥~~~~~。 (再次声明，不要画倒角~~~~~~~~~很容易被NG)
沟通建议	如有建议可和客服沟通,我们很听劝。 (非特殊要求的倒角，尽量不要画，系统容易误判成面，然后NG掉。) 解析系统每两天会更新一次。如有常规零件被判定错误的，团队会尽快优化。
外观说明	本活动旨在支持国内硬件创新，解决硬件创新团队遇到的简易铝合金零部件难采购，时间慢等问题。系统着重解决散件高速定制，快速交付，提升研发效率。如对外观、精度、细节等问题有特殊要求，请走常规报价订购系统。 （螺纹如何表示? 问题请将鼠标移动到这行字，查看螺纹解释）
仿真说明	每个零件右侧的加工仿真结果，对设计师而言非常重要，可以在实际加工前了解加工后大概的情况，节约大量时间。请认真利用好。
