知识就是力量——物联网应用技术

风传感器篇

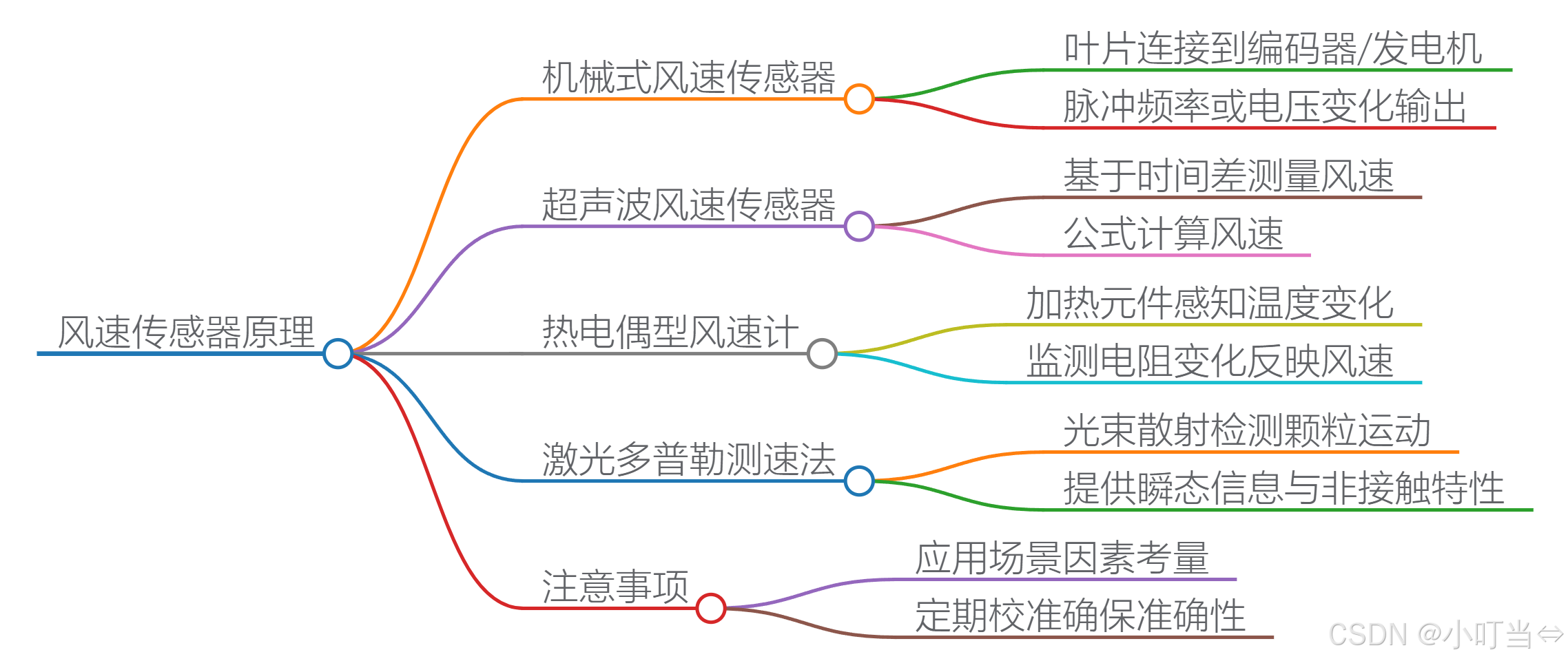

简介

1. 机械式风速传感器

这种类型的传感器通常由旋转叶片组成，当风吹过时带动叶片转动。转速与风速成正比关系，通过计算叶片的转速即可得出风速值。

• 叶片连接到一个编码器或者发电机上，输出电信号。
• 输出信号可以是脉冲频率或者是电压变化。
  优点：
• 结构简单可靠，易于维护。
• 成本较低，适合大规模部署。

缺点：

• 对低速气流响应较慢，灵敏度不足。
• 易受沙尘或其他颗粒物干扰而损坏。

---

2. 超声波风速传感器

利用超声波传播的时间差来测定风速。具体过程如下：

• 发射两个方向相反的超声波信号，在顺风和逆风条件下，声音传播时间会有所不同。
• 测量这两个时间差异，并结合已知的距离参数，就可以计算出实际风速。

公式表示为：
$$v=\frac{d}{t_{+}-t_{-}}$$
其中 $ v $ 是风速，$ d $ 是距离，$ t_+, t_- $ 分别代表顺风和逆风条件下的传播时间。
优点：

• 支持无移动部件设计，使用寿命长。
• 可同时测量风向和风速，精度较高。
• 不易受到电磁场的影响。

缺点：

• 初始购置费用相对昂贵。
• 在极端天气条件下可能出现误差（例如浓雾或雨雪环境中）。

---

3. 热电偶型风速计 (热线风速仪)

该种传感器依靠加热元件（通常是金属丝）感知周围环境温度的变化以确定风速大小。

• 当没有风的时候，加热元件保持恒定温度；一旦有风经过，则带走热量导致降温效应加剧。
• 温度下降程度直接反映了当前风速强度，因此可以通过监测电阻改变情况得到相应数据。

优点：

• 极高的分辨率，特别适于微小风速检测。
• 响应速度快，实时性强。

缺点：

• 容易因污染而导致性能下降。
• 工作时需要持续供电，能耗较大。

---

4. 激光多普勒测速法(LDV)

这是一种高精度但成本较高的方法，适用于实验室研究领域中的精确测量需求。

• 利用光束散射现象检测颗粒运动轨迹从而推算出气体流动状况。
• LDV系统能够提供瞬态信息并且具备非接触特性，非常适合复杂湍流场分析应用场合。
  优点：
• 提供极高水平的数据准确性和重复性。
• 非侵入式的探测手段减少了对被测对象本身的扰动。

缺点：

• 设备复杂且价格高昂，不适合常规用途。
• 运行环境要求苛刻，需保证足够的光学透明度。

---

电路

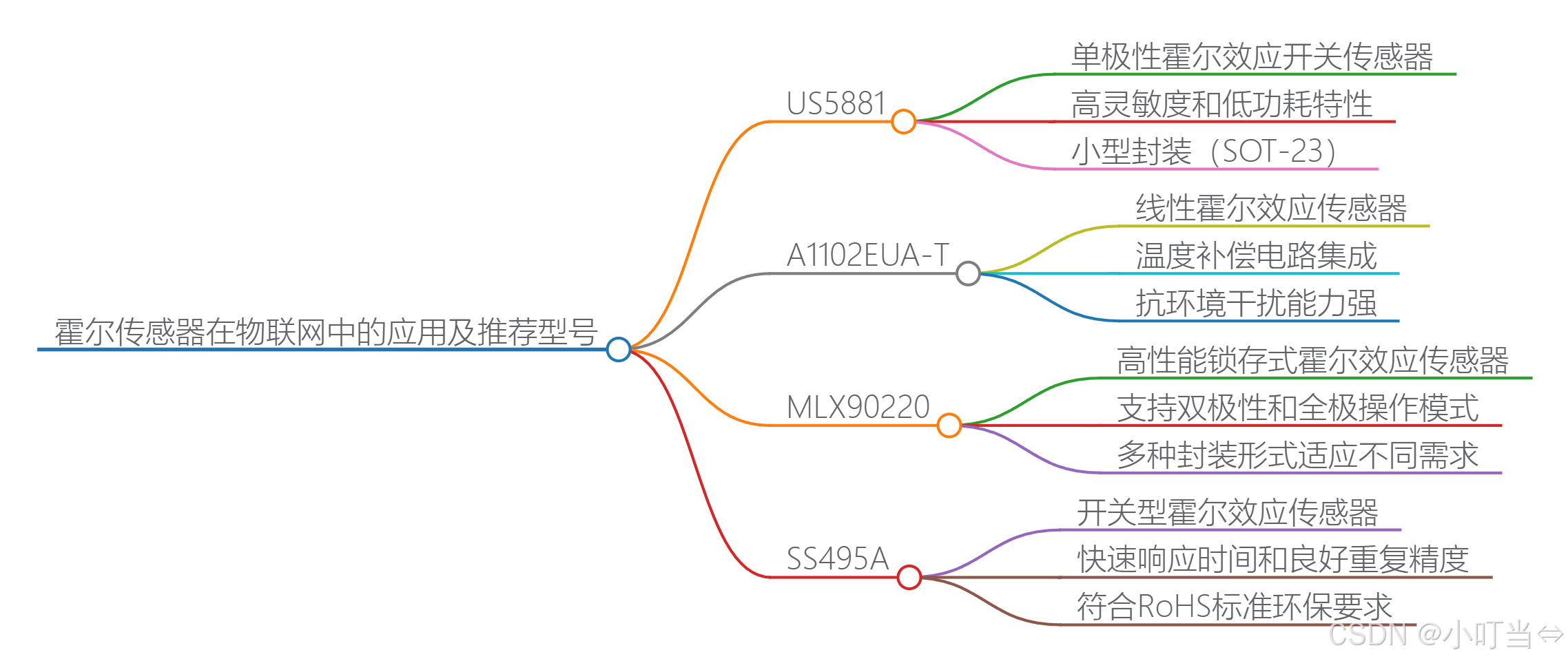

磁性霍尔传感器

(1) 开关型霍尔传感器

• 原理：当磁场强度超过阈值时输出开关信号（高/低电平）。
• 常用型号：
  • A3144（单极型）：仅响应单一磁极（如S极靠近时触发）。
  • AH44E（双极型）：交替磁极触发（S极靠近开，N极靠近关）。
  • US1881（全极型）：任意磁极靠近均触发。
• 特点：简单易用，适合位置检测（如门窗开关、限位开关）。

(2) 线性霍尔传感器

• 原理：输出电压与磁场强度成比例变化。
• 常用型号：
  • SS49E（模拟输出）：测量距离或磁场强度。
  • MLX90248（高精度）：适用于电流检测或角度测量。
• 特点：需ADC转换，适合连续量检测（如电流传感器、位移测量）。

(3) 数字霍尔传感器（带I2C/SPI接口）

• 原理：集成数字接口，直接输出磁场强度或角度数据。
• 常用型号：
  • AS5600（I2C接口）：用于旋转编码器（如DIY旋钮、电机转速检测）。
  • TLE493D（3D磁场检测）：可测三维磁场方向（如手势控制）。

---

案例

以下是 AS5600 磁性旋转位置传感器 的引脚详细说明及其功能解析，帮助您正确连接和使用该芯片：

---

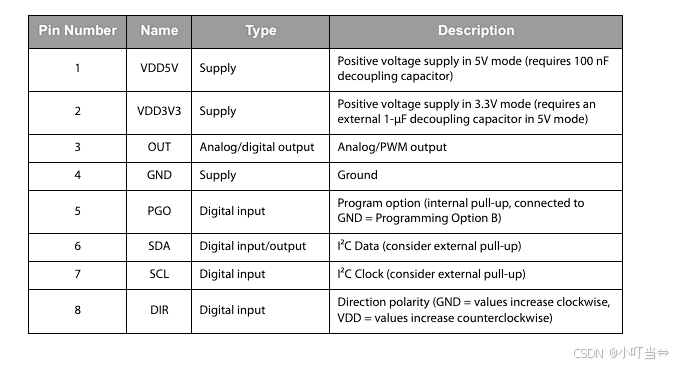

AS5600 引脚概览（SOIC-8/TSSOP-8封装）

以下是该芯片各引脚功能的详细解释：

引脚编号	名称	类型	功能描述
1	VDD5V	电源（供电）	5V 模式下的正电压供电，需连接 100 nF 去耦电容 以稳定电压。
2	VDD3V3	电源（供电）	3.3V 模式下的正电压供电。若在 5V 模式下使用，需额外连接 1 μF 去耦电容。
3	OUT	模拟/数字输出	模拟/PWM 输出： - 模拟模式：输出 0~VDD 的电压（与角度成正比）； - PWM 模式：输出 12-bit 分辨率 PWM 信号。
4	GND	电源（地）	接地引脚，必须连接到系统 GND。
5	PGO	数字输入	编程选项引脚： - 悬空（内部上拉）或接 VDD = 默认模式； - 接地（GND）= 编程模式 B（如 I²C 地址更改）。
6	SDA	数字输入/输出	I²C 数据线（开漏输出），需外接 4.7 kΩ 上拉电阻（典型值）。
7	SCL	数字输入	I²C 时钟线（开漏输出），需外接 4.7 kΩ 上拉电阻（典型值）。
8	DIR	数字输入	方向控制引脚： - 接 GND = 顺时针旋转时角度值增加； - 接 VDD = 逆时针旋转时角度值增加。

关键注意事项：

• 电源模式：根据供电电压（5V或3.3V）选择对应的引脚（VDD5V或VDD3V3），并确保正确配置去耦电容。
• I²C通信：SDA和SCL引脚通常需要外接4.7 kΩ上拉电阻以确保信号稳定性。
• 方向控制：DIR引脚的状态直接影响传感器或执行器的数值变化方向，需根据实际需求连接。

此配置适用于需要模拟输出、数字控制或I²C通信的嵌入式系统设计。

关键引脚功能详解

1. 电源与地（VDD, GND）

• VDD：宽电压供电（2.7V~5.5V），典型应用接3.3V或5V。
  • 注意：电源噪声敏感，建议并联 0.1μF陶瓷电容 + 10μF电解电容 滤波。
• GND：必须确保低阻抗接地，避免信号干扰。

2. 方向控制（DIR）

• 功能：设置角度增量的方向（磁铁旋转方向与角度值变化的关系）。
  • 高电平（或悬空）：顺时针旋转 → 角度值增加。
  • 低电平：逆时针旋转 → 角度值增加。
• 应用：若无需方向控制，可悬空（内部上拉）。

3. 输出模式引脚（PWM/OUT/ABI）

AS5600 提供 三种输出模式，需根据需求选择连接：

• PWM（引脚4）：
  • 输出占空比与角度成比例的PWM信号（默认频率~1.1kHz）。
  • 适用于MCU通过捕获脉冲宽度读取角度（如Arduino的pulseIn()）。
• OUT（引脚5）：
  • 模拟电压输出（0_{VDD，线性对应0}360°）。
  • 需外接ADC（如ESP32的ADC引脚）读取，分辨率受ADC限制。
• ABI（引脚8）：
  • 增量式编码器输出（A相脉冲，需外接B相信号实现正交编码）。
  • 分辨率可通过I2C配置（默认每转12脉冲）。

4. I2C接口（SDA, SCL）

• SDA/SCL：标准I2C通信引脚，支持 400kHz 高速模式。
  • 注意：
    • 必须外接上拉电阻（典型值4.7kΩ）。
    • ESP32等MCU需指定正确引脚（如ESP32默认SDA=21, SCL=22）。
• I2C地址：固定为 0x36（不可更改）。

---

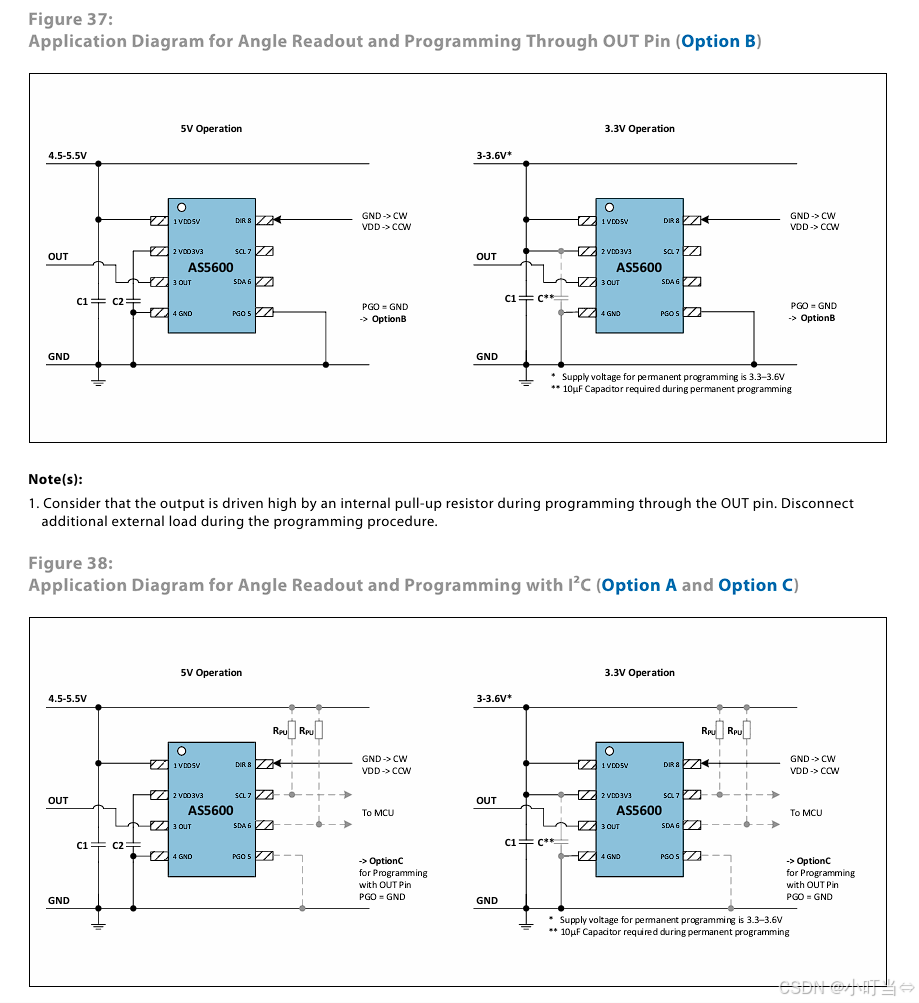

典型连接电路示例

场景1：I2C模式（推荐）

AS5600                ESP32
---------------------------------
VDD  → 3.3V          (电源)
GND  → GND           (地)
SDA  → GPIO21        (上拉至3.3V via 10kΩ)
SCL  → GPIO22        (上拉至3.3V via 10kΩ)
DIR  → 悬空或接GPIO   (方向控制)
PWM/OUT/ABI → 不接    (仅用I2C时)

场景2：PWM模式（无MCU时）

AS5600               示波器/其他设备
---------------------------------
VDD  → 5V
GND  → GND
PWM  → 信号输入       (测量占空比)
DIR  → 悬空           (默认方向)

---

AS5600 与微控制器（如 Arduino）的连接

AS5600 Pinout → Arduino Connection:
----------------------------------
1 (VDD5V)  →  5V (Arduino 5V) + 100nF 电容接地
2 (VDD3V3) →  不接（如果使用 5V 供电）
3 (OUT)    →  A0（模拟输入）或 D9（PWM 输入）
4 (GND)    →  GND
5 (PGO)    →  悬空（默认）或 GND（编程模式 B）
6 (SDA)    →  A4（Arduino SDA） + 4.7kΩ 上拉至 VDD
7 (SCL)    →  A5（Arduino SCL） + 4.7kΩ 上拉至 VDD
8 (DIR)    →  GND（默认顺时针增加）或 5V（逆时针增加）

3. 引脚配置注意事项

(1) 电源配置

• 5V 模式：使用 VDD5V (Pin 1)，并接 100 nF 去耦电容 到 GND。
• 3.3V 模式：使用 VDD3V3 (Pin 2)，若在 5V 系统下使用，需额外加 1 μF 电容 稳压。
• 避免同时接 VDD5V 和 VDD3V3，否则可能损坏芯片。

(2) I²C 通信

• SDA 和 SCL 必须接 4.7 kΩ 上拉电阻（典型值，可调整）。
• I²C 默认地址：0x36，但可通过 PGO 引脚修改（需参考手册）。

(3) 输出模式选择

• OUT (Pin 3) 可配置为：
  • 模拟输出（0~VDD 电压，对应 0°~360°）。
  • PWM 输出（12-bit 分辨率，占空比对应角度）。
• 需在代码或硬件上选择模式（部分型号需配置寄存器）。

(4) 方向控制 (DIR)

• 默认接 GND（顺时针增加角度值）。
• 接 VDD 时，方向反转（逆时针增加角度值）。

(5) 编程模式 (PGO)

• 悬空或接 VDD = 默认模式（I²C 地址 0x36）。
• 接 GND = 进入编程模式（如更改 I²C 地址）。

---

4. 常见问题

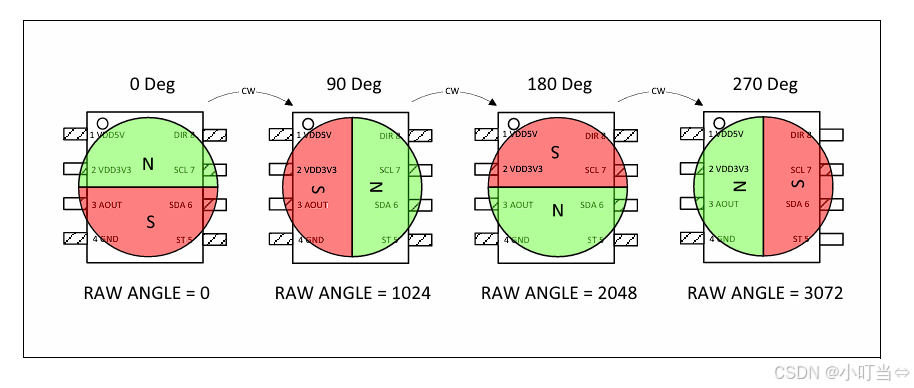

Q1: 如何读取 AS5600 的角度？

• 模拟模式：用 ADC 读取 OUT 引脚电压（0~VDD 对应 0°~360°）。
• PWM 模式：测量 PWM 占空比（如 Arduino pulseIn()）。
• I²C 模式：读取寄存器 0x0C（高字节）和 0x0D（低字节）。

Q2: I²C 无法通信怎么办？

• 检查 SDA/SCL 是否上拉（4.7kΩ）。
• 确认地址是否正确（默认 0x36）。
• 确保电源稳定（VDD 和 GND 连接正确）。

Q3: 输出信号不稳定？

• 检查 去耦电容（100nF 是否靠近 VDD5V？）。
• 确保 磁铁距离合适（AS5600 需在 0~2mm 范围内）。

总结
