vlan的配置和管理

一、实验目的

学习交换机VLAN配置,实现用多个交换机构成的局域网中划分VLAN、配置Trunk链路、实现VLAN通信

二、实验原理

使用PacketTracer软件模拟真实环境，进行交换机VLAN配置

三、实验操作方法和步骤

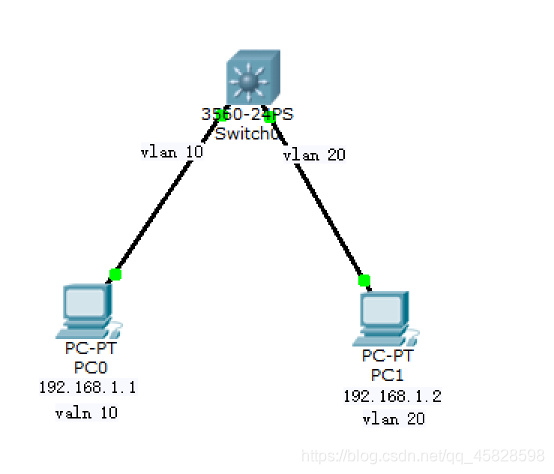

一．单交换机划分VLAN

1. 给PC0和PC1配置IP

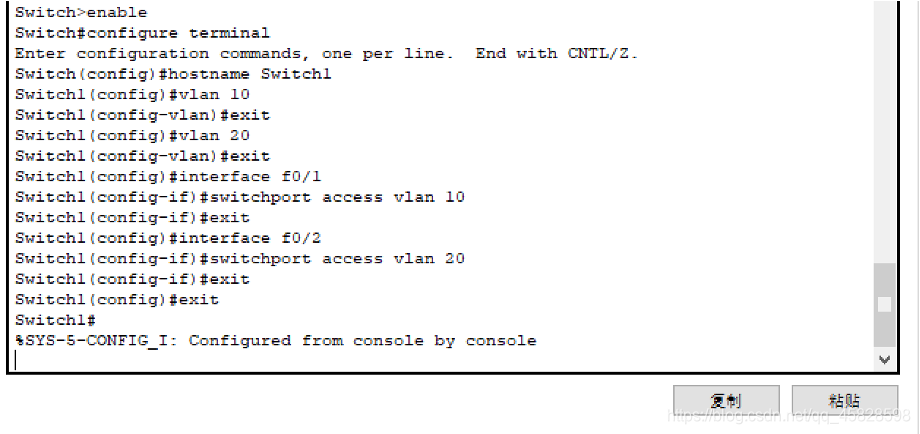

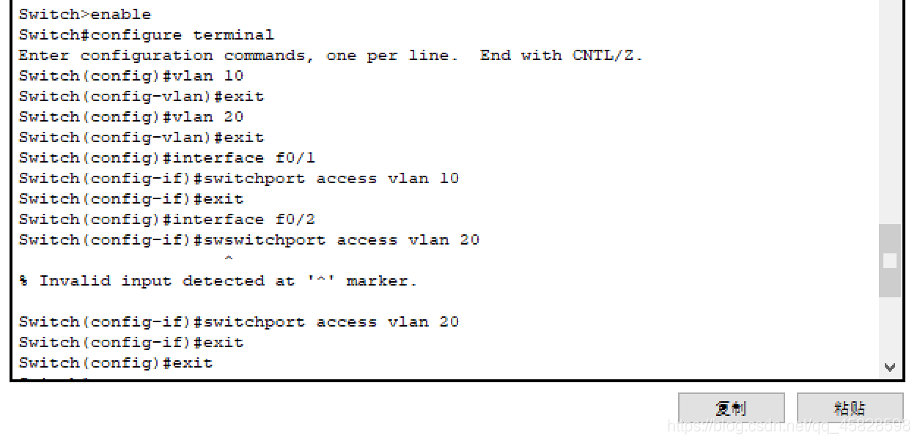

   2.对交换机Switch1配置：

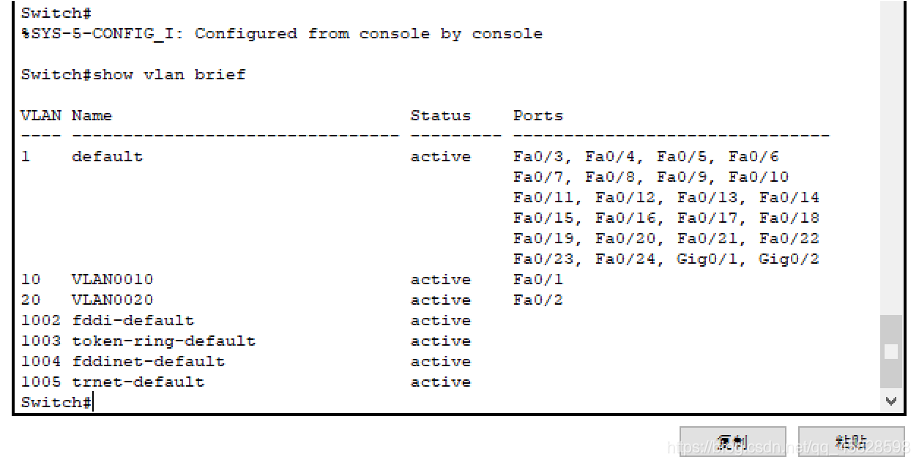

   3.查看vlan信息

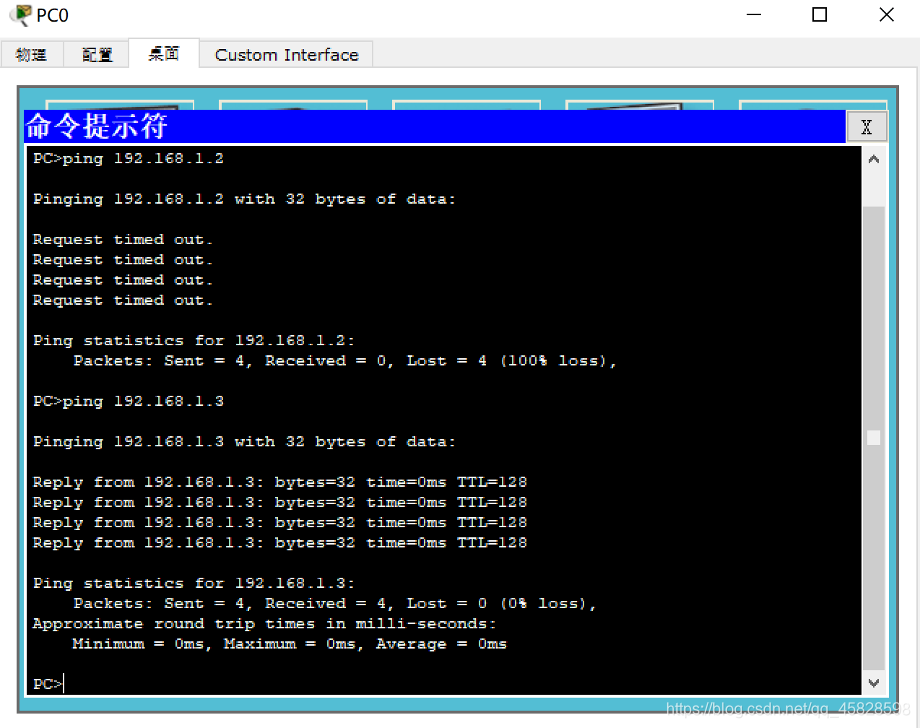

   4.用ping测试主机之间的（不）连通性

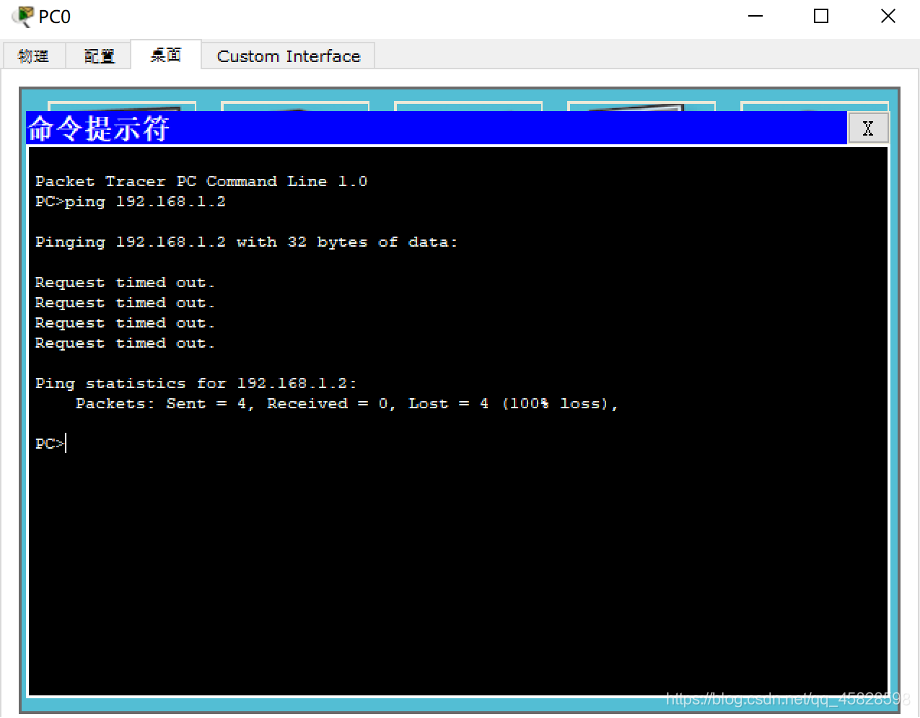

   在pc0使用命令ping 192.168.1.2查看与pc1是否连通


二．多交换机划分vlan

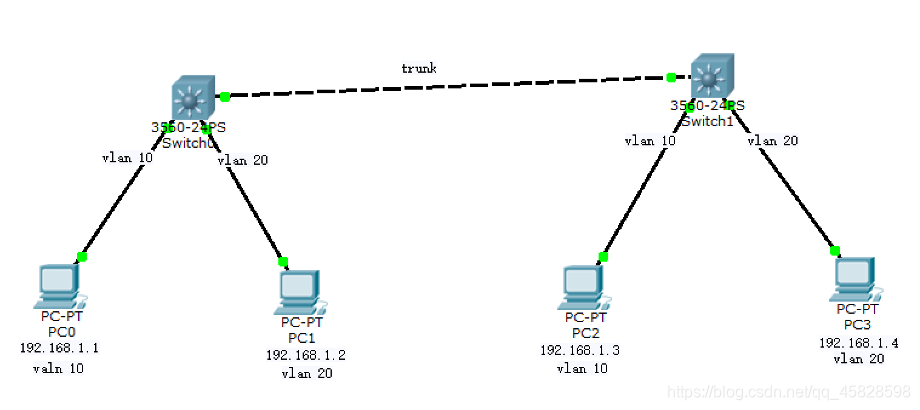

2. 新增交换机Switch2，PC2，PC3.
注意交换机之间用交叉线相连，交换机和主机之间用直通线相连

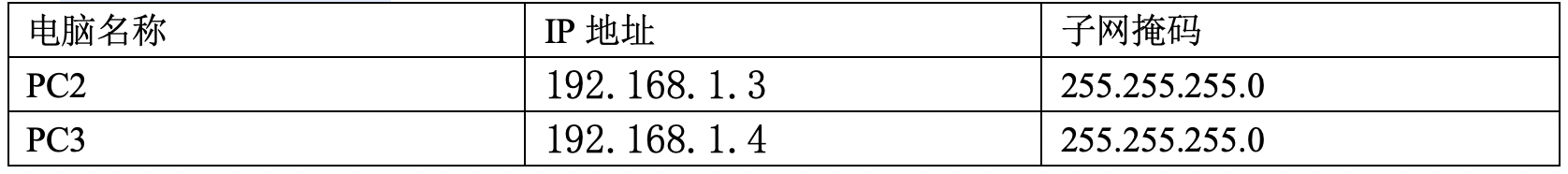

3. PC2和PC3配置IP

   3.对交换机Switch2配置：

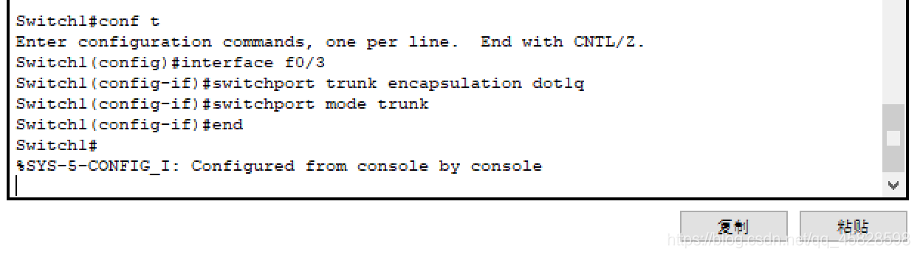

   4.交换机Switch1的F0/3口配置为Trunk模式
   5.交换机Switch2的F0/3口配置为Trunk模式

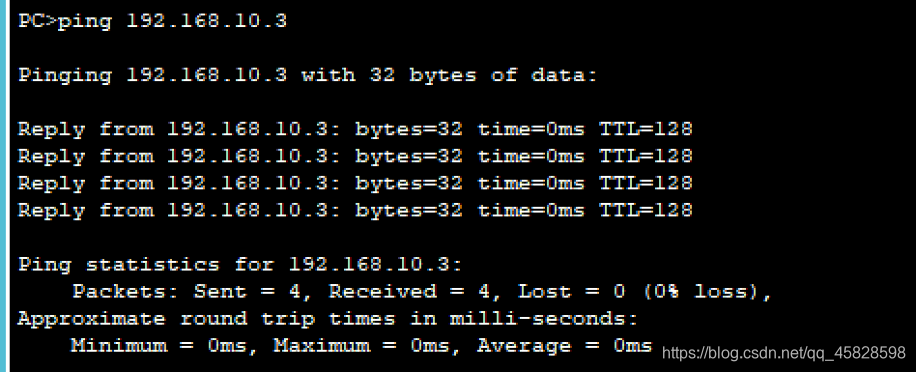

4. 用ping测试主机之间的连通性
   用pc0测试与pc1与pc2是否连通


三．VLAN之间的通信

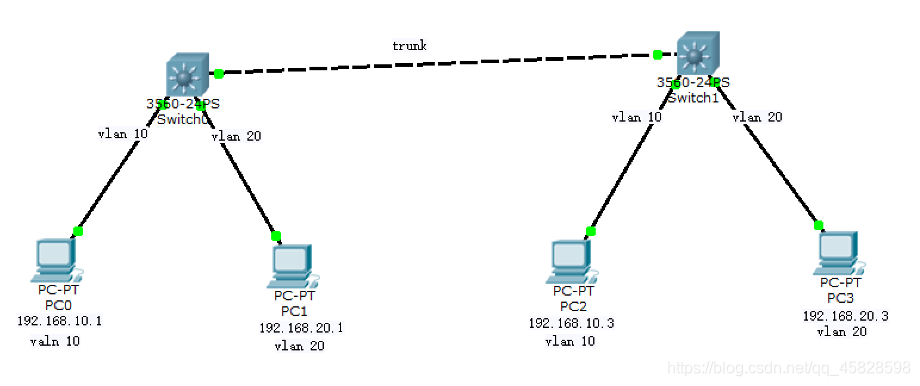

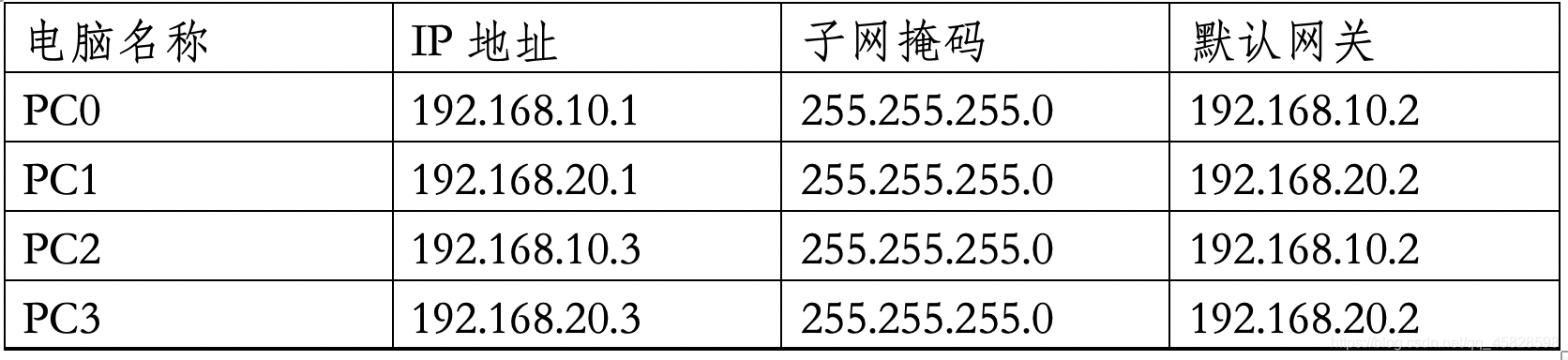

5. 修改所有PC的IP，不同VLAN在不同网段；给PC配上网关地址

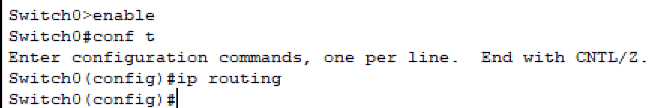

6. Switch1开启路由功能

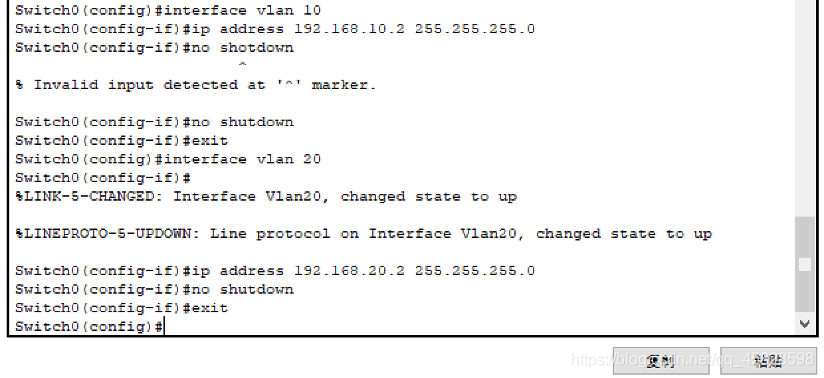

3. Switch1上配置vlan10 和vlan20的SVI的IP地址

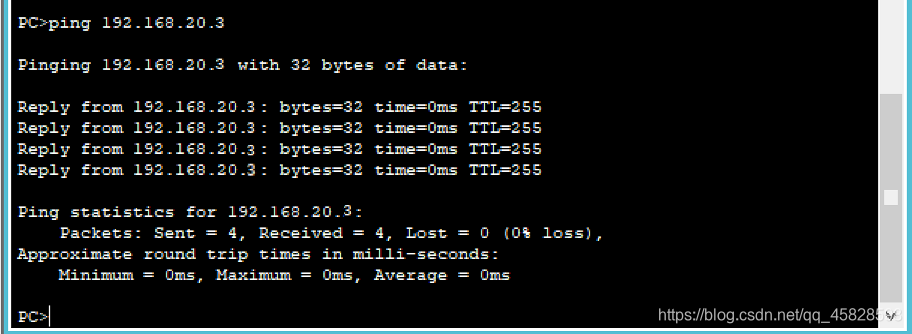

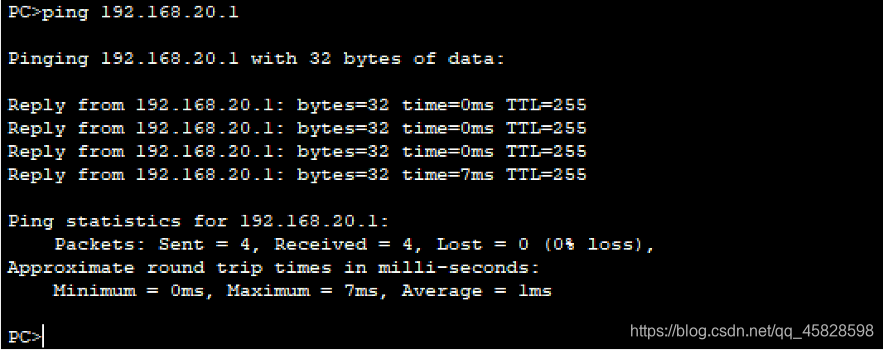

4. ping验证vlan之间能否通信
