目录
1.配置ip 计算机名 关闭防火墙
NLB节点1:
一 改计算机名

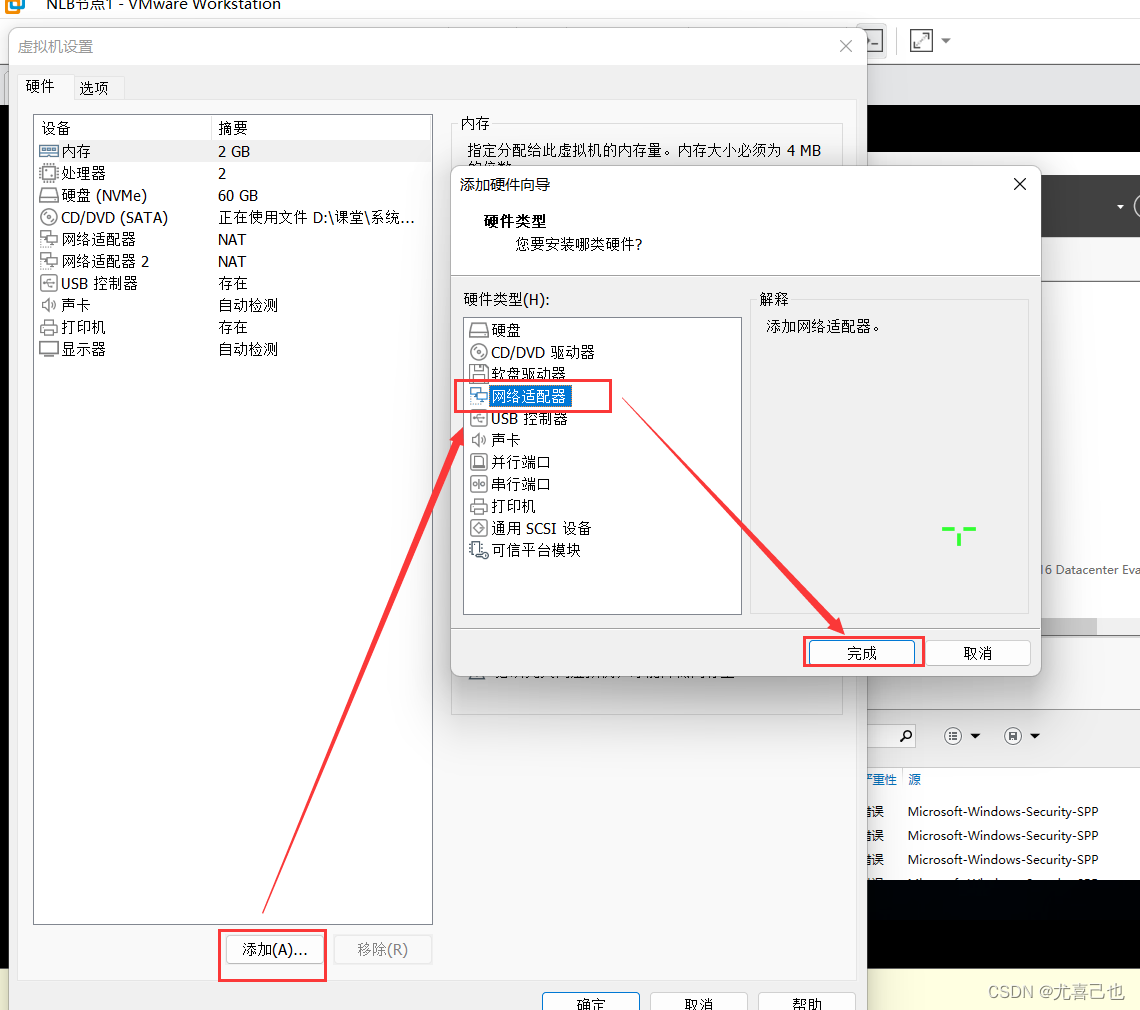

二 添加网卡 因为有两个ip所以需要再添加一张网卡

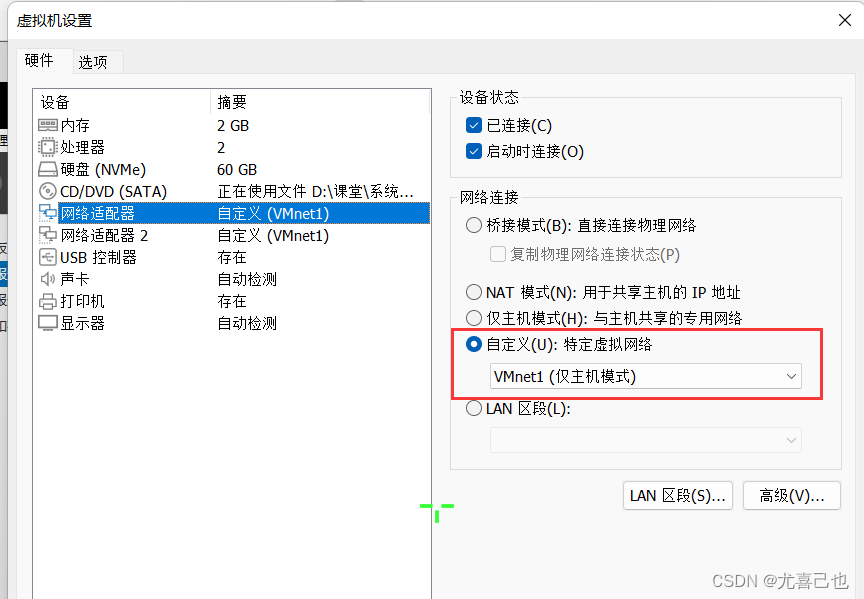

三 更改网络适配器 改为仅主机模式

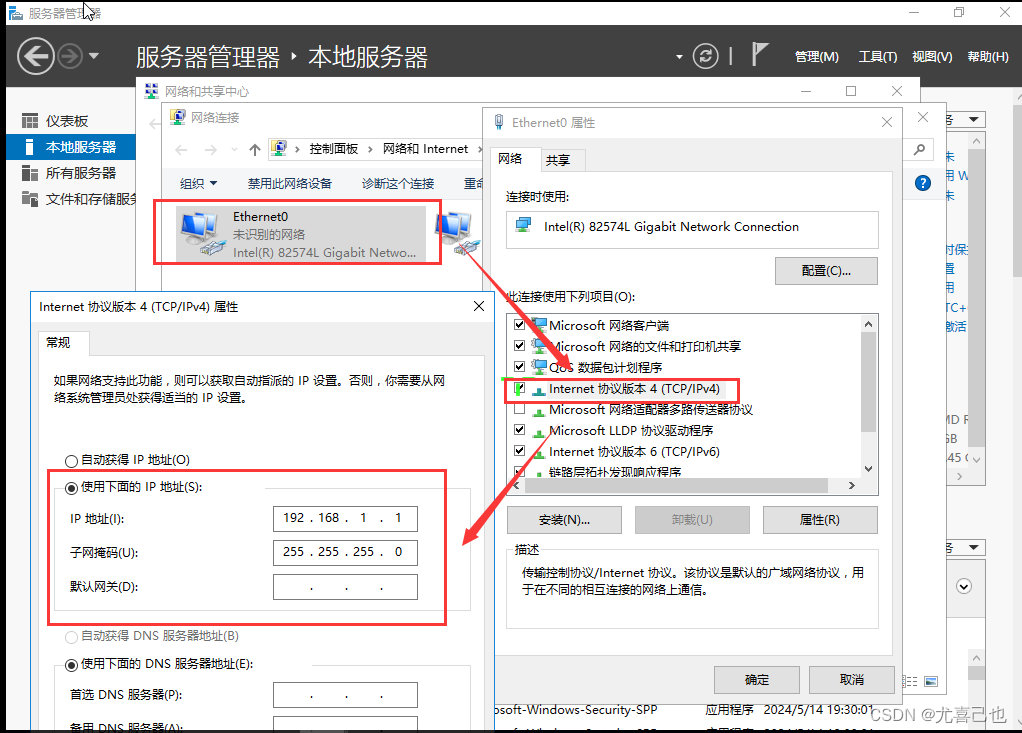

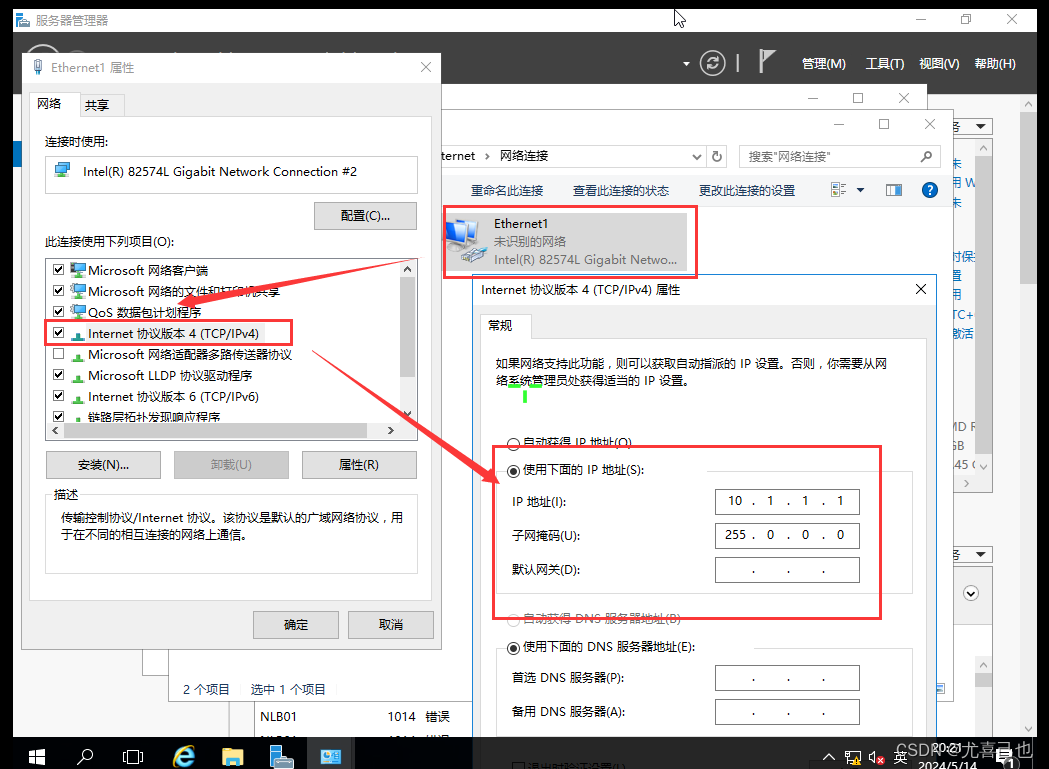

四 更改ip地址

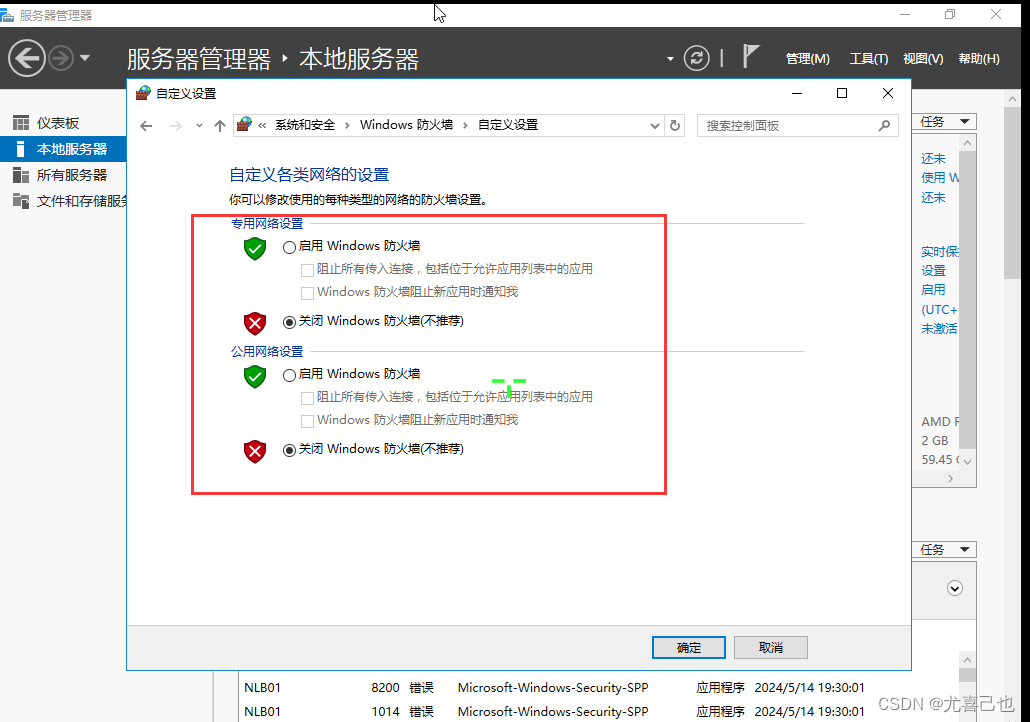

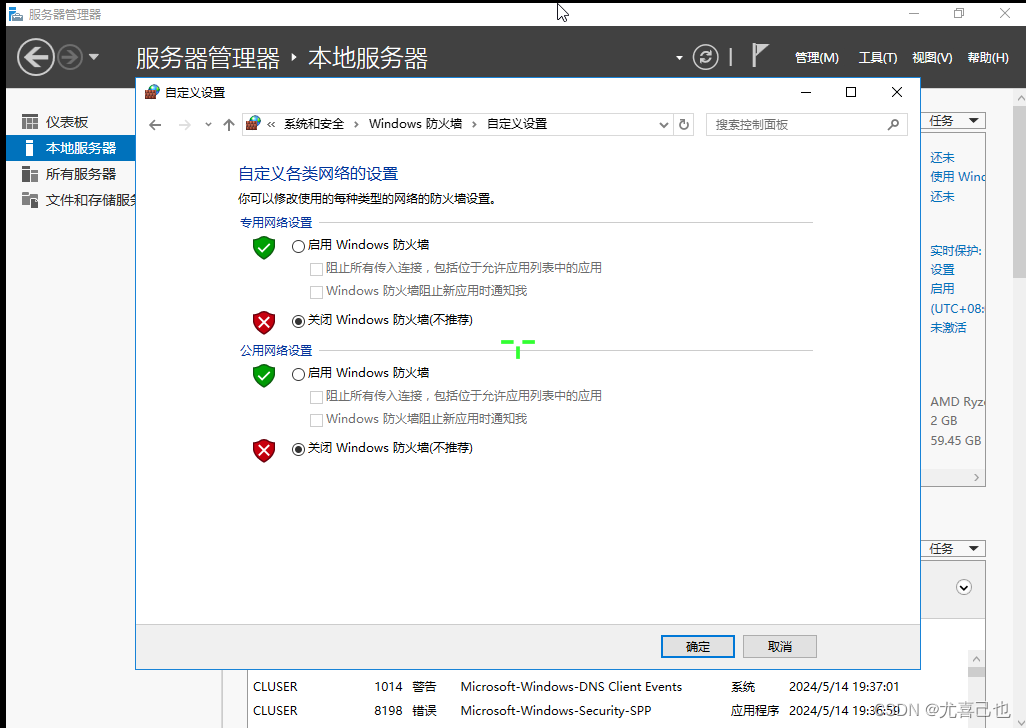

五 关闭防火墙
NLB节点2跟NLB节点1配置一样操作 记住ip地址别填一样的了
DNS服务器:

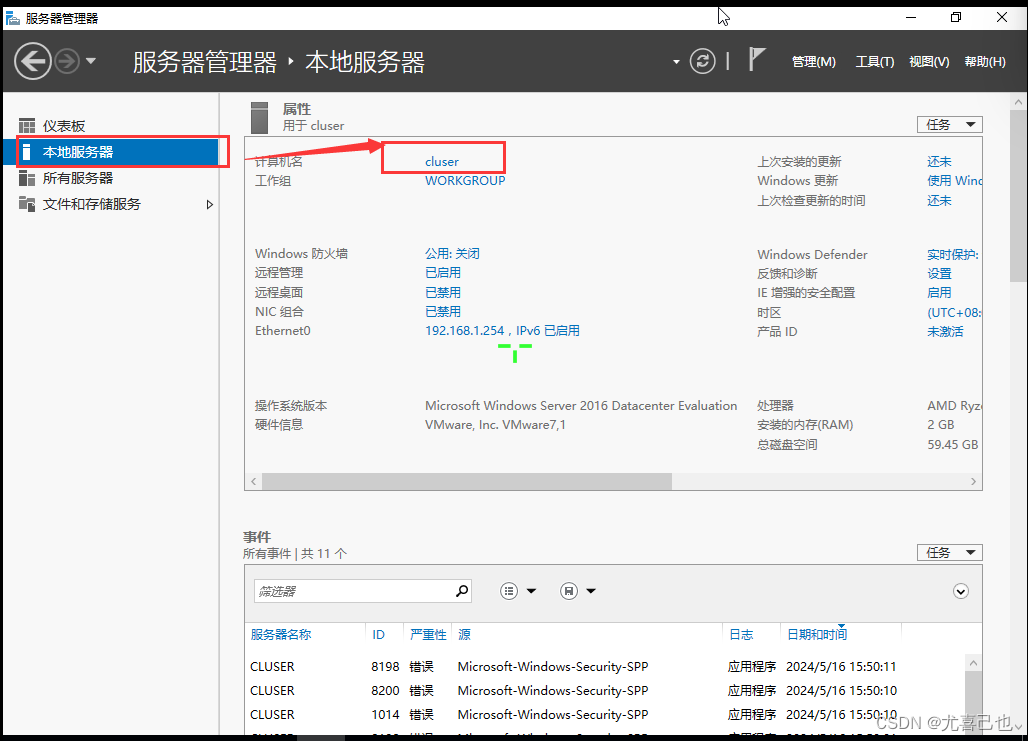

一 改计算机名

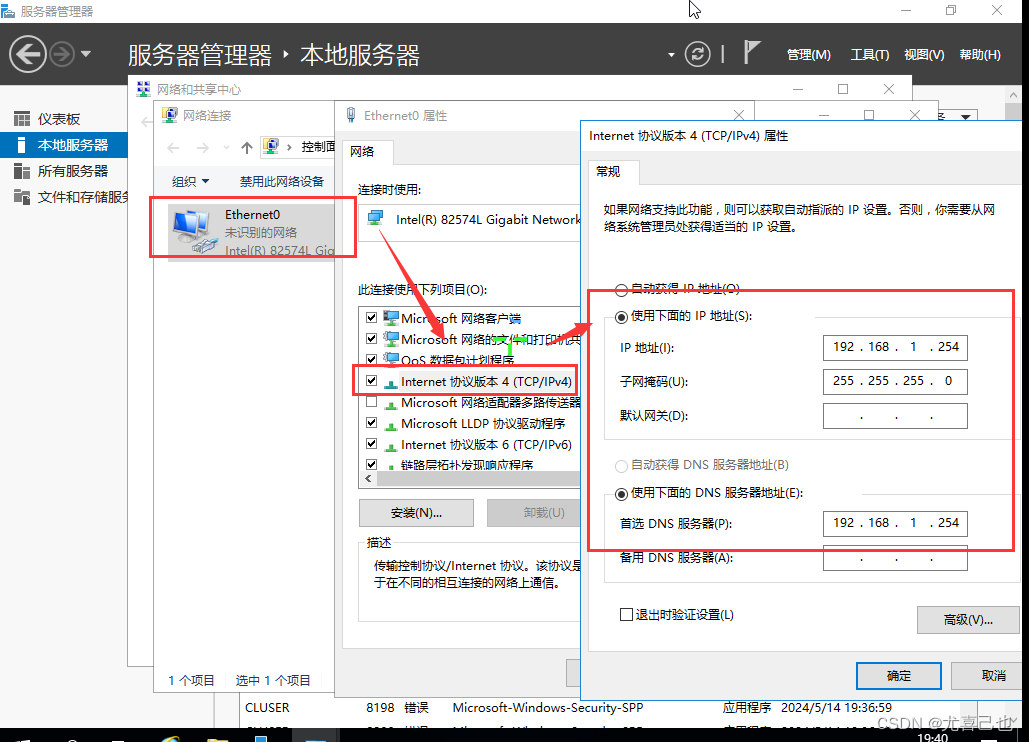

二 配置ip地址
三 关闭防火墙
测试 1
三台虚拟机之间是否互通

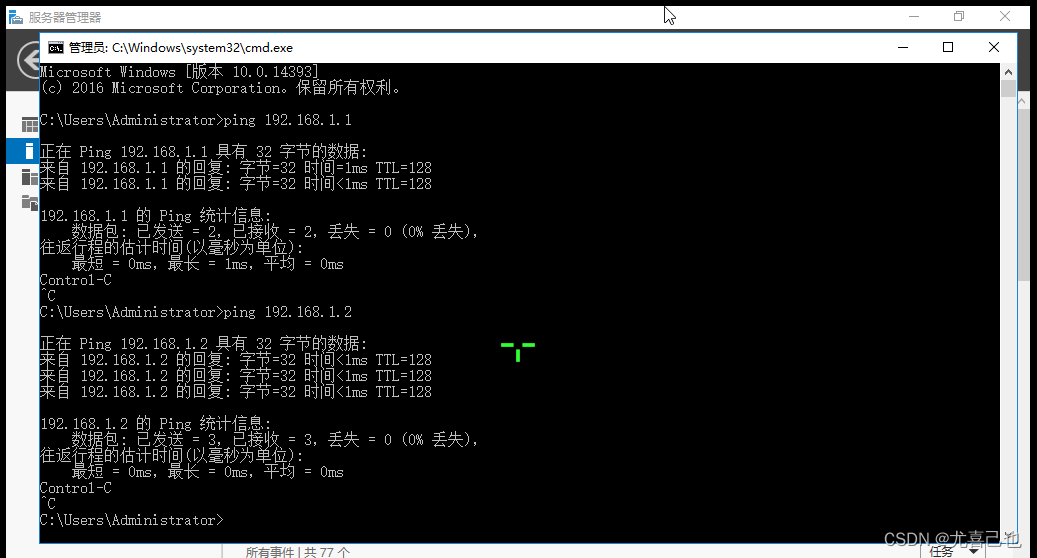

DNS服务器ping NLB两台虚拟机
NLB虚拟机pingDNS服务器
2.配置IIS
一 NLB节点1虚拟机配置
安装IIS服务器
一直下一步 到安装
安装完成后 创建web网页测试文件
将测试文本的后缀名改为html
配置IIS网站
测试 一
测试本机上访问192.168.1.1的web网页
访问成功 NLB节点1的IIS服务器搭建成功
二 NLB节点1虚拟机配置
安装IIS服务器
一直下一步 到安装
创建web网页测试文件
将测试文本的后缀名改为html
配置IIS网站
测试 二
测试本机上访问192.168.1.2的web网页
测试 2
NLB1访问NLB2
NLB2访问NLB1
两台的IIS已经完全配置完成
3.配置NLB
NLB01的配置
安装NLB服务器
一直点下一步 然后点击安装
NLB02的配置
安装NLB服务器
一直点下一步 然后点击安装
配置NLB
(两台NLB只配置一台就好了 就相当于我在NLB01配置了 NLB02就不需要配置)
然后将另一台的ip也加入进192.168.1.10的群集中
一直点下一步 然后点击完成
测试 3
在两台主机上NLB的配置显示为此图就是成功了
4.配置DNS
安装DNS服务器
一直点下一步
测试 4
用ip访问网页
用 域名访问网页
先去NLB1 NLB2将绑定的主机ip改为未绑定
NLB2同样操作
访问www.benet.com
此时访问的是NLB节点1的网页 禁用NLB节点1的网卡 再次访问就是NLB节点2的网页
此次实验就结束了
