EPCSTOE半球型电磁炉E0故障维修

 👨🏻‍🎓博主介绍：大家好，我是芝士味的椒盐，一名在校大学生，热爱分享知识，很高兴在这里认识大家🌟
🌈擅长领域：Java、大数据、运维、电子
🙏🏻如果本文章各位小伙伴们有帮助的话，🍭关注+👍🏻点赞+🗣评论+📦收藏，相应的有空了我也会回访，互助！！！
🤝另本人水平有限，旨在创作简单易懂的文章，在文章描述时如有错，恳请各位大佬指正，在此感谢！！！

---

目录

故障现象

故障排除及修复

---

故障现象

        将盛水着平底锅放在电磁炉上，通电点击开始按钮再按爆炒，原本应该出现2200w加热，现出现2200w闪了一下就一直间断性的蜂鸣器报警并且显示E0故障，所有的功能除了开机键均无法使用。

故障排除及修复

一、首先，怀疑的是家用的电源电压不稳定，通过使用数字万用表交流750v挡测得插线板电源供电一直处于220v，遂排除外部电源供电问题。

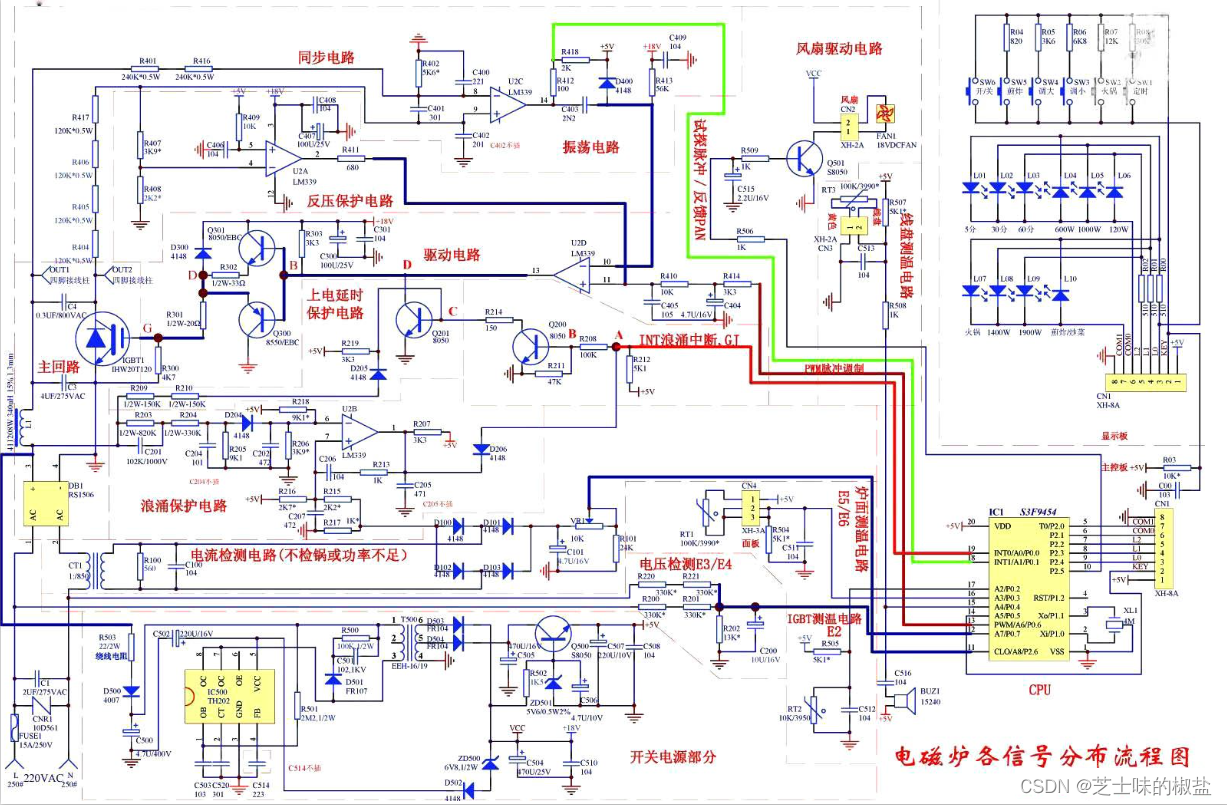

二、再排除外部供电之后，就只能猜测是电磁炉内部电路某处的故障导致的问题，使得E0的故障出现，我网上找了电磁炉相关的电路原理图：

 根据电路的结构和芯片的特性分别对振荡电路芯片LM339和计数芯片S3F9454电源分别进行检测，均是正常的动作电压。

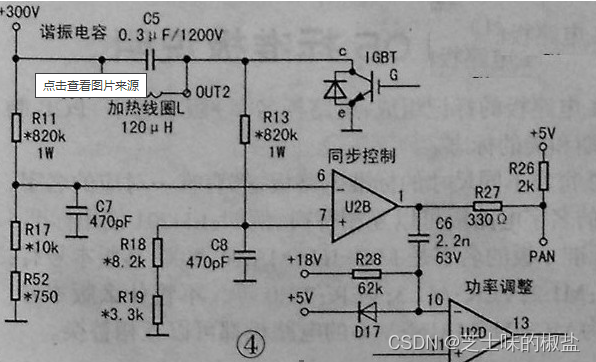

三、再结合平时先打开电磁炉再点击爆炒也会出现E0间断性报警，猜测是锅底检测电路出现问题，在这个电磁炉中，锅底的检测原理是电磁感应现象，即利用交变电流通过线圈产生方向不断改变的交变磁场，处于交变磁场中的导体的内部将会出现涡旋电流。这是涡旋电场推动导体中载流子（锅里的是电子而绝非铁原子）运动所致；涡旋电流的焦耳热效应使导体升温，从而实现加热。 如果没有铁锅，这个就感应不到了。不是自动停止工作，而是感应不到而已。将电路图再次放大如下：

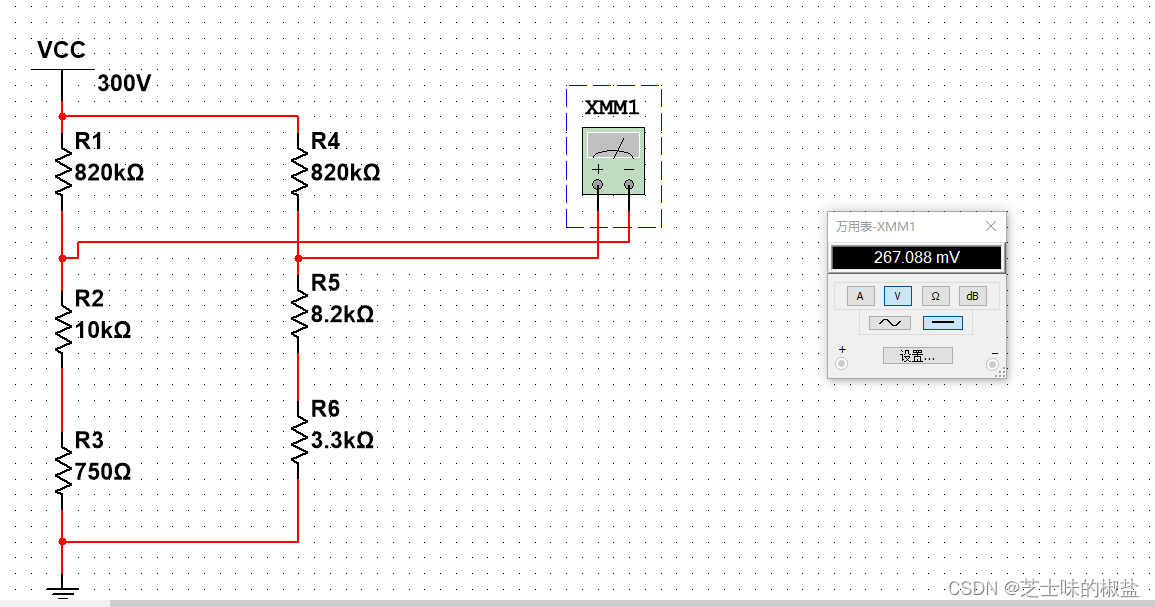

通过R11、R17、R52串联分压提供给U2B六脚反向端，再在锅放在加热线圈上方时候产生通路致使R13、R18、R19串联分压提供U2B7脚同相端电压，经过Multisim仿真可得7脚和6脚之间的电压是正的，再进行功率放大，但是实际的检测中并么如此。

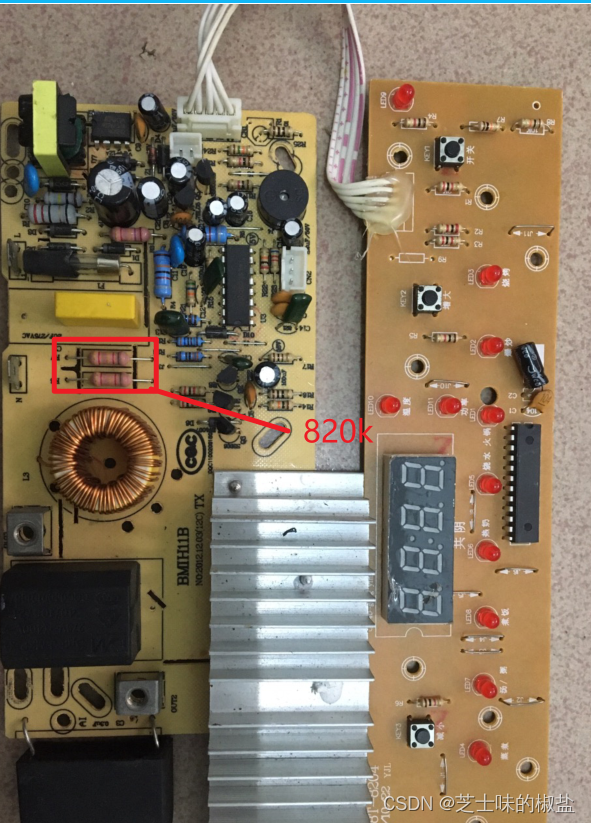

 通过电烙铁将各分压电阻拆下用万用表检测发现R13的820kΩ无穷大，遂定位到电感线圈的820KΩ出现故障，换上新的820KΩ之后，功能恢复正常。
