思科-网络维护与测试方案设计

实验内容

了解网络维护与测试的方法、内容，对网络维护和测试方案进行整体设计。

基本要求

（1）了解网络维护的内容、方法，掌握网络测试工具使用。

（2）掌握网络总体维护及测试的方案设计。

实验环境：

两台思科路由器；一台三层核心交换机；一台服务器；四台PC机

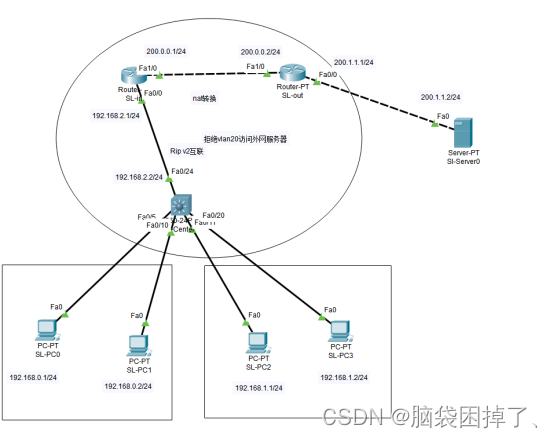

实验拓扑图：

方法/步骤

步骤 1. 访问命令提示符。

单击 PC> Desktop（桌面）选项卡> Command Prompt（命令提示符）

步骤 2. 键入 netstat -r 以查看当前的路由表。

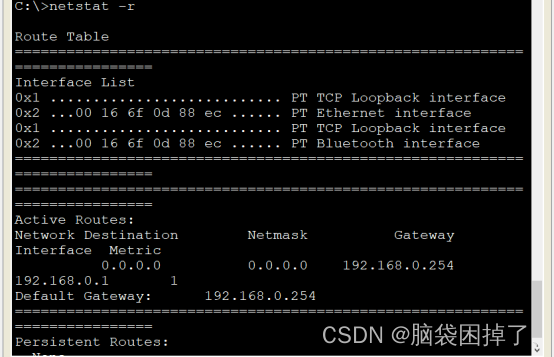

PC0的路由表：

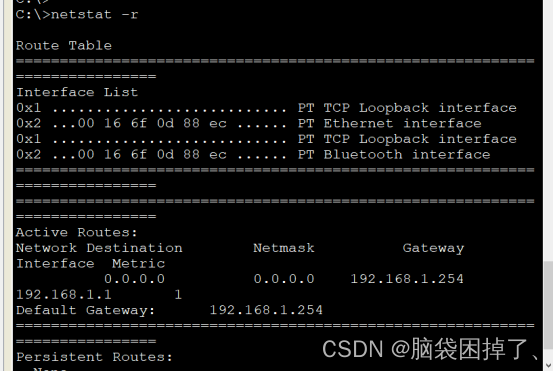

PC2的路由表：

任务 2：使用命令提示符 Telnet 连接到Router1

步骤 1. 使用命令提示符作为 Telnet 客户端。

PC0的telnet：



任务 3：使用基本的 Cisco IOS 命令检查路由器的路由

步骤 1. 输入命令以显示路由器的路由表。

使用 show ip route 命令显示路由表，它比主机计算机上显示的路由表更加详细。这是正常行为，因为路由器的工作就是在网络之间路由通信。

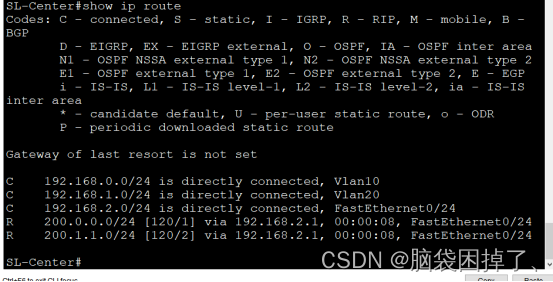

三层交换机的路由表：

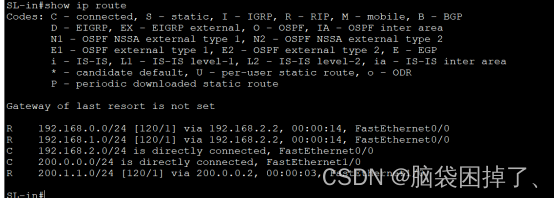

 内网路由器的路由表：

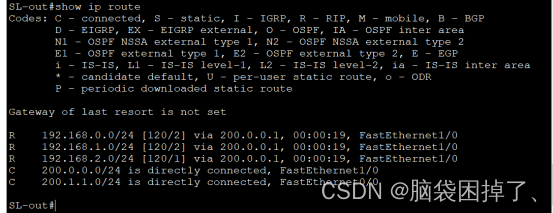

 外网路由器的路由表：

任务4：在内网路由器上使用命令查看Access-list访问控制列表

步骤1进入特权模式，输入特权模式密码123456；

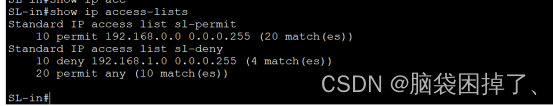

运行show ip access-list命令查看访问控制列表。

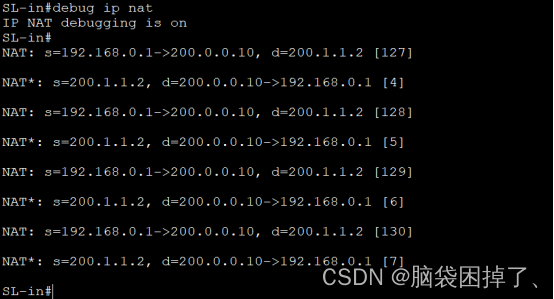

 nat/rip的Debug调试结果：
