配置动态路由实验

实验目的

  1. 掌握 RIP 协议配置。
  2. RIP 协议配置的命令为：router(config)#network <connected-network>
    其中参数 <connected-network> 表示路由器的直连网络号。

实验软件

Cisco Packet Tracer

实验要求

利用动态路由实现不同子网之间的通信。

实验知识

模式命令功能
Router(config)#router rip进入 RIP 协议配置模式
Router(config-router)#version 2配置版本 2 协议
Router(config-router)#network ip-add宣告网络号
Router(config-router)#no network ip-add删除网络号
#show ip route查看路由表
#show ip interface brief查看端口简表

注：ip-add 即 IP 地址。

实验步骤

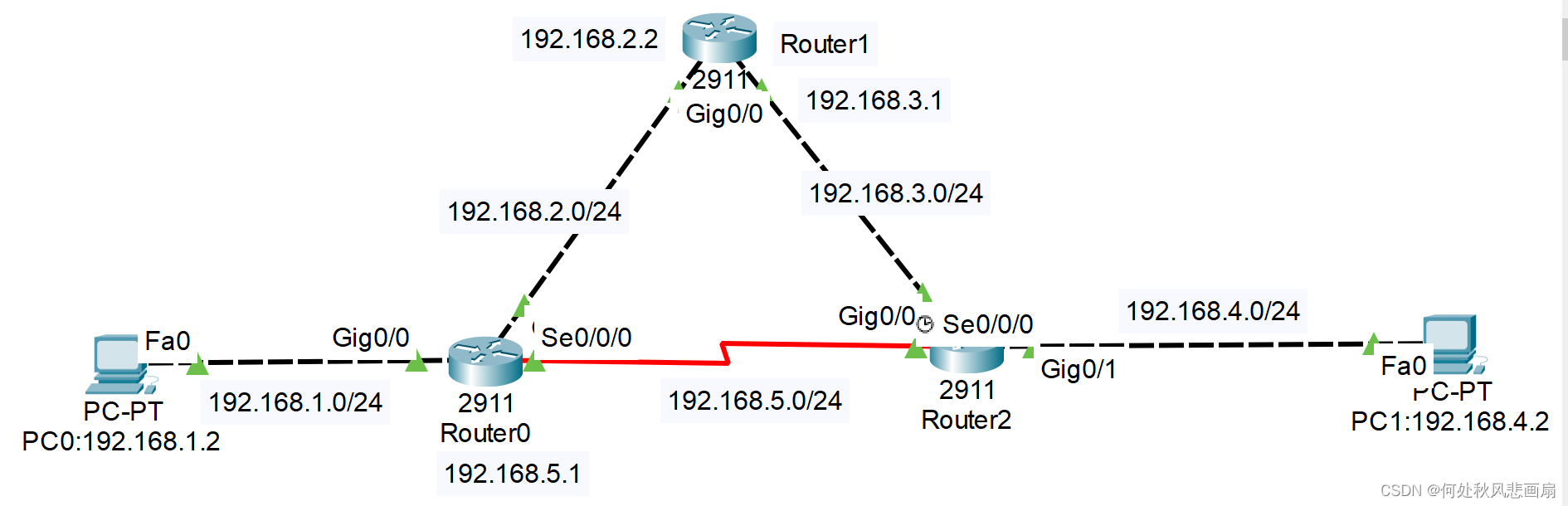

  1. 按下图所示制作网络拓扑，路由器的型号按图中的型号 2911 选取。下图中的红色线不是直接连接就可以的，下面有详细的连接步骤。
    在这里插入图片描述

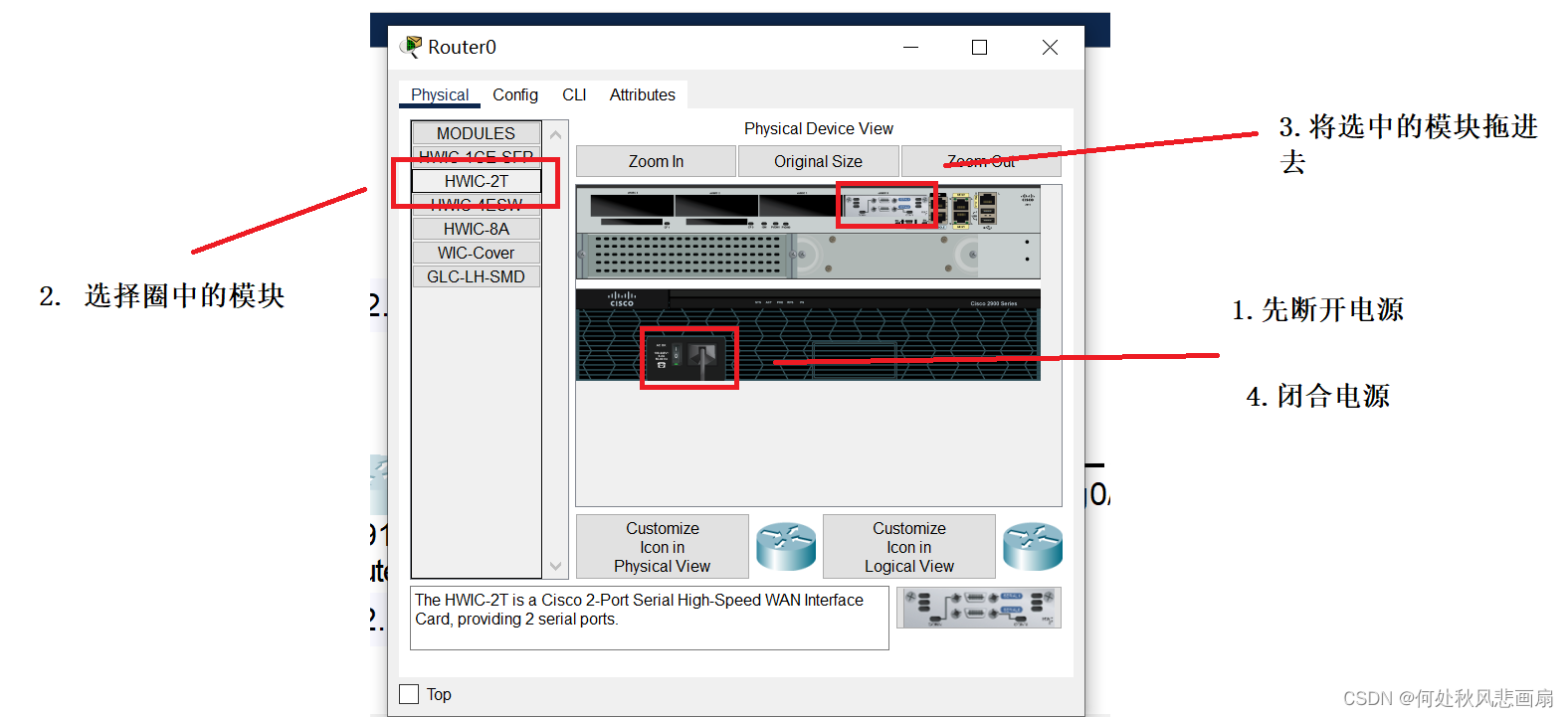

  1. 对 Router0 进行配置，依下图步骤进行操作。对 Router2 进行相同操作。在这里插入图片描述

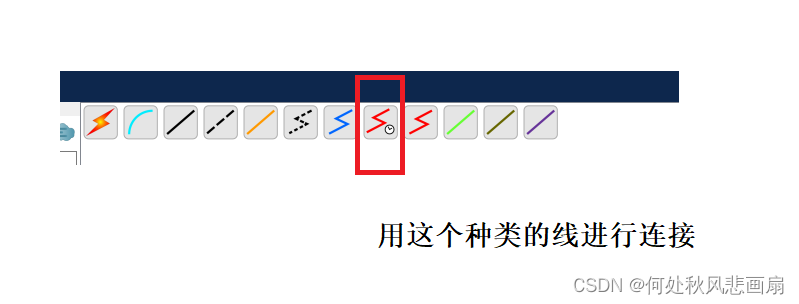

  1. 进行 Router0 和 Router2 之间的连线，用下图的线，选择 Router0 的 Serial0/0/0 端口连接 Router2 的 Serial0/0/0 端口。在这里插入图片描述

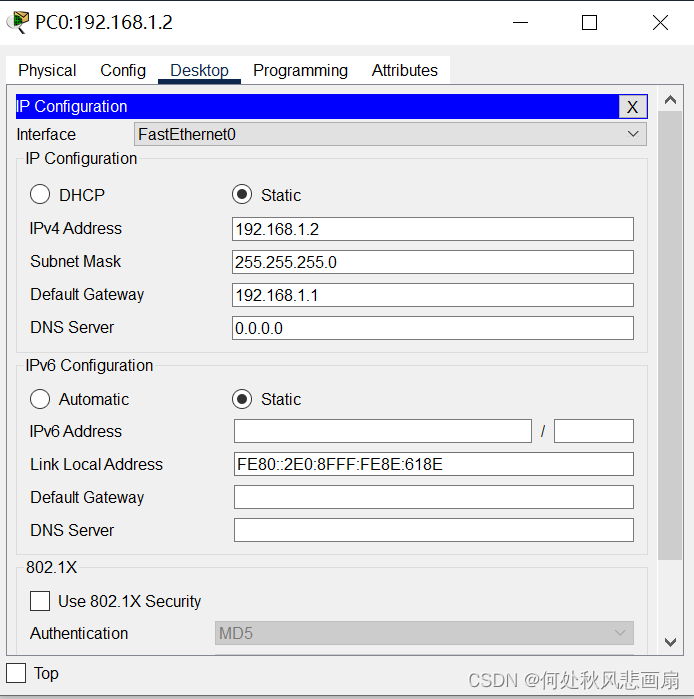

  1. PC0 的配置：在这里插入图片描述
  1. PC1 的配置：在这里插入图片描述

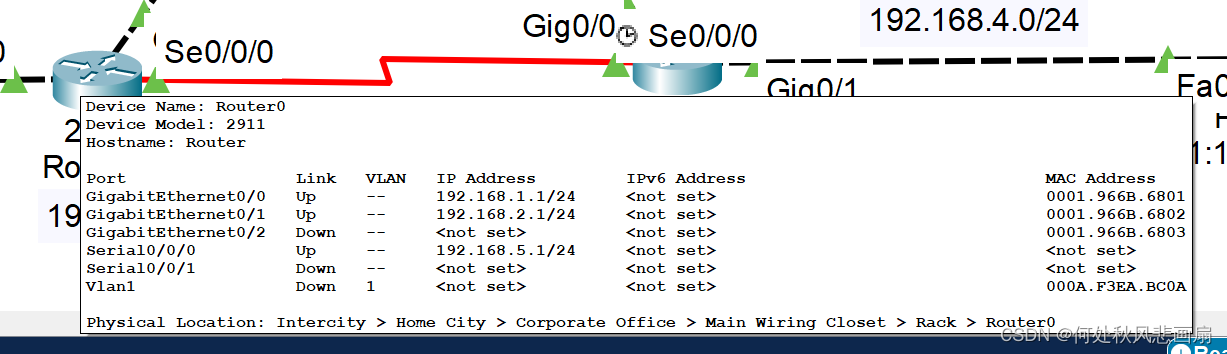

  1. 进入 Router0 的【命令行】界面，开启并设置端口 IP：首先，会询问是否对路由器进行对话框配置，我们回答 no 即可跳过。然后再按一下回车，即可输入命令。
命令如下：

Router>enable

Router#configure terminal //进入特权模式

Router(config)#interface GigabitEthernet0/0 //进入接口 gig0/0

Router(config-if)#ip address 192.168.1.1 255.255.255.0 //配置接口 gig0/0

Router(config-if)#no shutdown //启动

Router(config)#interface GigabitEthernet0/1

Router(config-if)#ip address 192.168.2.1 255.255.255.0

Router(config-if)#no shutdown

Router(config)#interface Serial0/0/0

Router(config-if)#ip address 192.168.5.1 255.255.255.0

Router(config-if)#no shutdown

在这里插入图片描述

  1. 进入 Router1 的【命令行】界面，开启并设置端口 IP：
Router>enable

Router#configure terminal //进入特权模式

Router(config)#interface GigabitEthernet0/0 //进入接口 gig0/0

Router(config-if)#ip address 192.168.2.2 255.255.255.0 //配置接口 gig0/0

Router(config-if)#no shutdown //启动

Router(config)#interface GigabitEthernet0/1

Router(config-if)#ip address 192.168.3.1 255.255.255.0

Router(config-if)#no shutdown

在这里插入图片描述

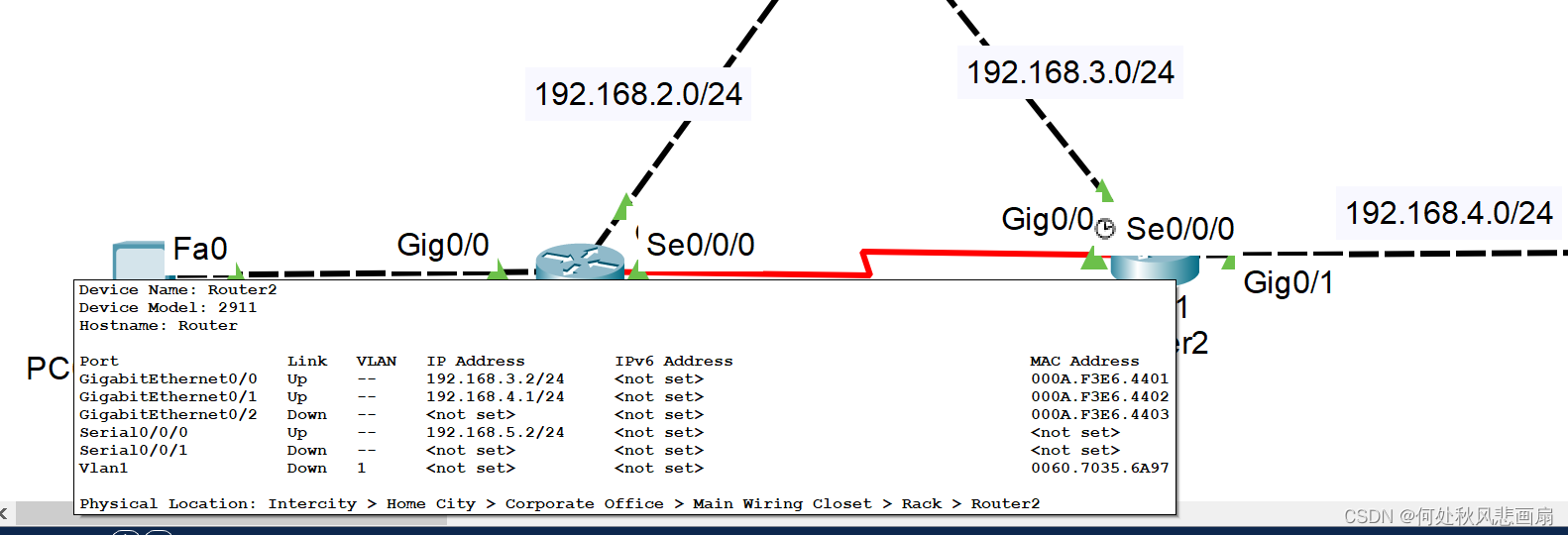

  1. 进入 Router2 的【命令行】界面，开启并设置端口 IP：
Router>enable

Router#configure terminal //进入特权模式

Router(config)#interface GigabitEthernet0/0 //进入接口 gig0/0

Router(config-if)#ip address 192.168.3.2 255.255.255.0 //配置接口 gig0/0

Router(config-if)#no shutdown //启动

Router(config)#interface GigabitEthernet0/1

Router(config-if)#ip address 192.168.4.1 255.255.255.0

Router(config-if)#no shutdown

Router(config)#interface Serial0/0/0

Router(config-if)#ip address 192.168.5.2 255.255.255.0

Router(config-if)#no shutdown

在这里插入图片描述

  1. 再进入 Router0 的【命令行】，输入以下命令：
Router(config-if)#exit

Router(config)#router rip

Router(config-router)#network 192.168.1.0

Router(config-router)#network 192.168.2.0

Router(config-router)#network 192.168.5.0

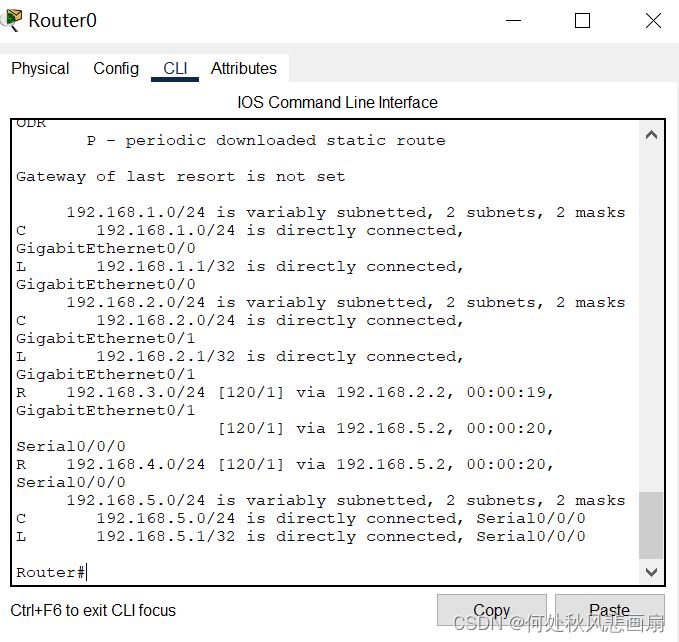

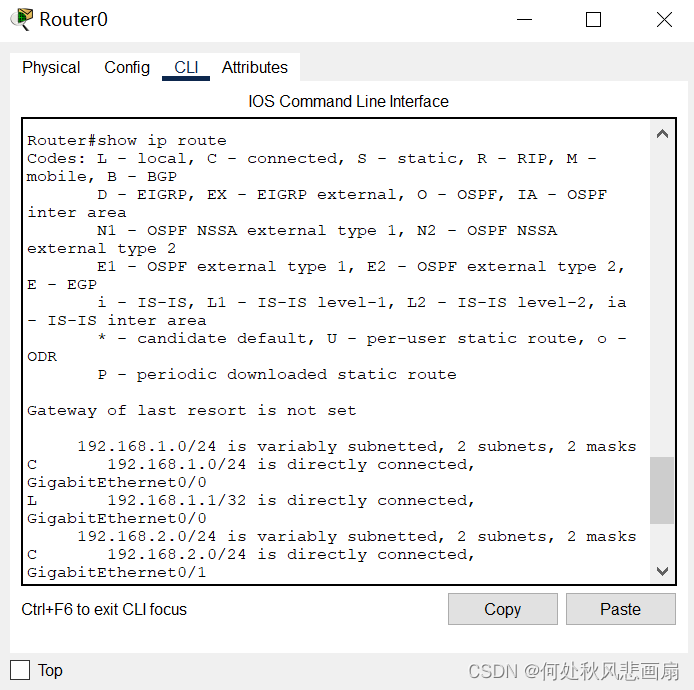

在这里插入图片描述

在这里插入图片描述

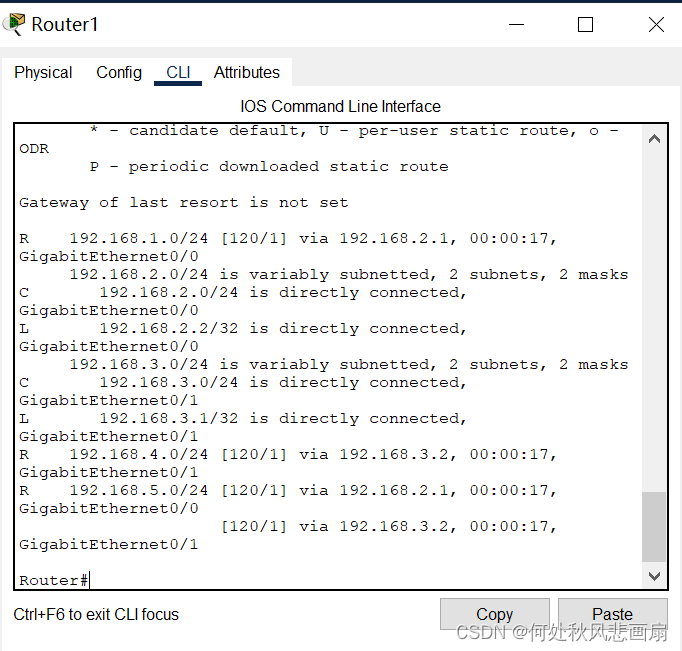

  1. 再进入 Router1 的【命令行】，输入以下命令：
Router(config-if)#exit

Router(config)#router rip

Router(config-router)#network 192.168.2.0

Router(config-router)#network 192.168.3.0

在这里插入图片描述

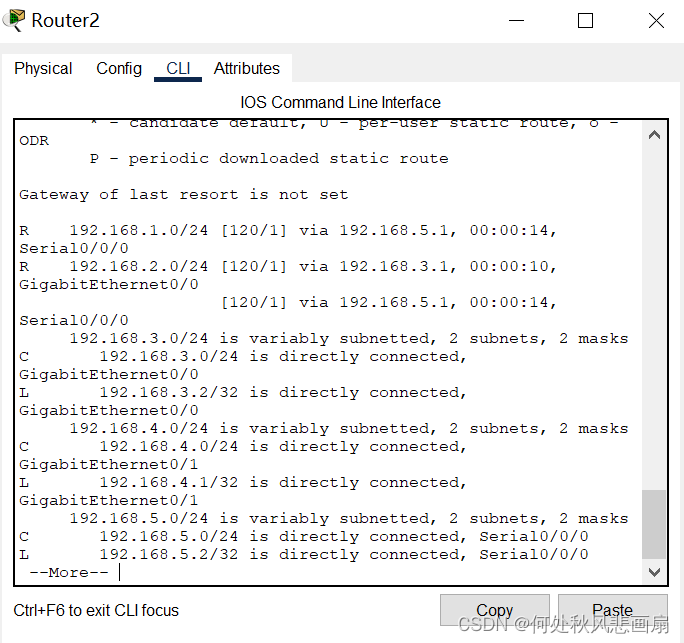

  1. 再进入 Router2 的【命令行】，输入以下命令：
Router(config-if)#exit

Router(config)#router rip

Router(config-router)#network 192.168.3.0

Router(config-router)#network 192.168.4.0

Router(config-router)#network 192.168.5.0

在这里插入图片描述

实验结果

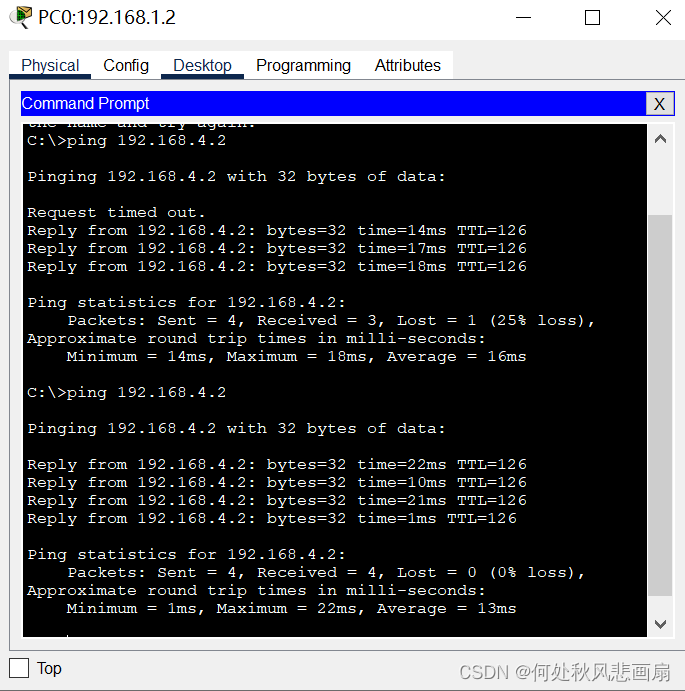

进入 PC0 的命令提示符界面，ping 一下 PC1 的 IP：
在这里插入图片描述

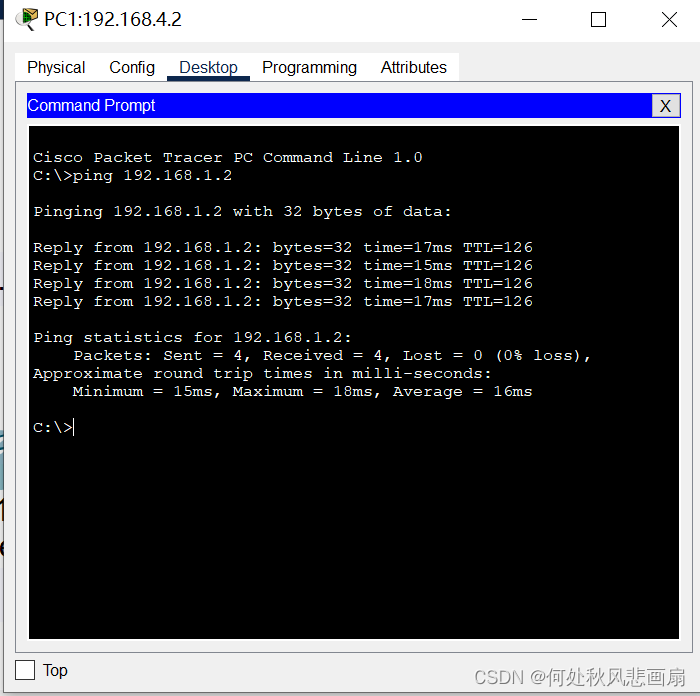

进入 PC1 的命令提示符界面，ping 一下 PC0 的 IP：
在这里插入图片描述

注：若 ping 通，说明两台 PC 成功连接，如果没有 ping 通，可能因为路由器反应较慢，稍等一下在尝试。若依旧没成功，请检查命令行 IP 地址是否输入正确，端口是否设置正确。

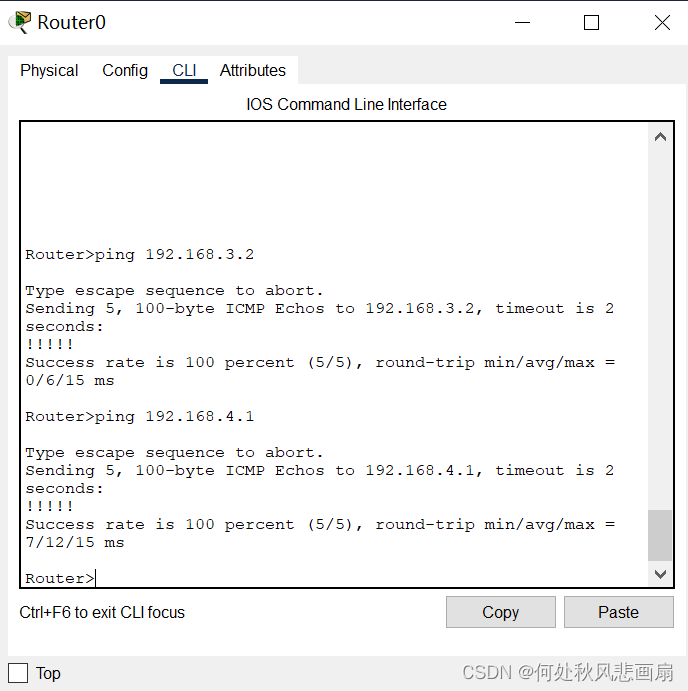

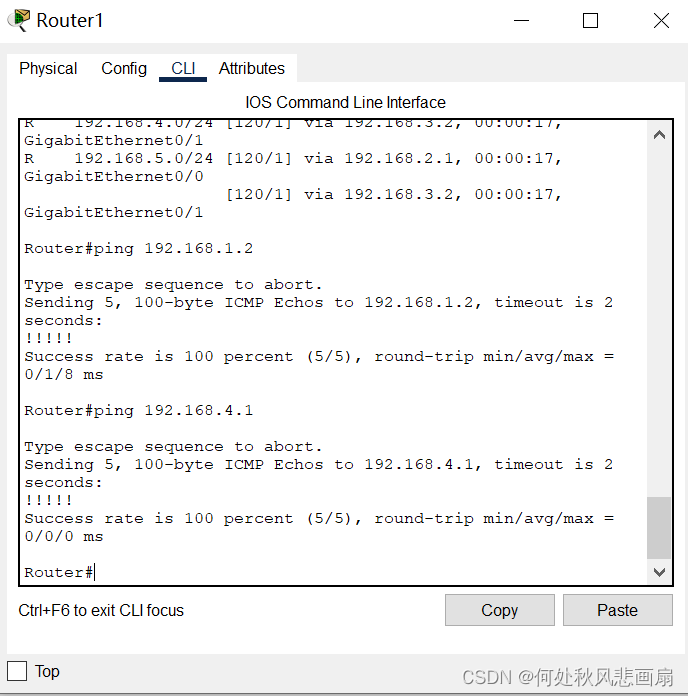

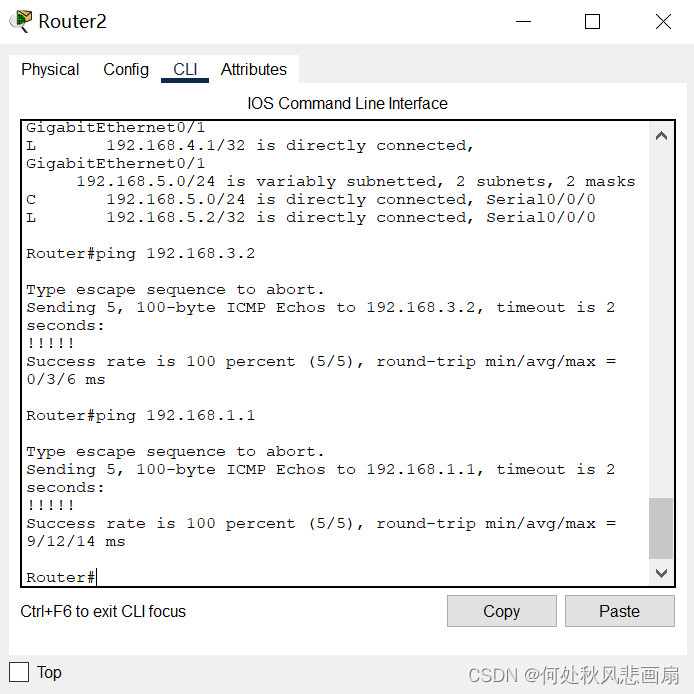

各个 IP 地址也都是可以相互 ping 通的。

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述
