在Matlab中，如果想要进行散点连线构造三维立体几何，首先想到的还是plot3，但是因为plot3通常用来绘制火柴图，而构造三棱柱还需要有先后次序的连线，因此最终选择了矩阵更为清晰的patch函数。

代码为

    V1=[
    -1,0,2;
    -1,4,0;
    -1,0,0;
     1,0,2;
     1,4,0;
     1,0,0];

这里做说明，首先声明的点便是1点，接下来顺序依次改变。

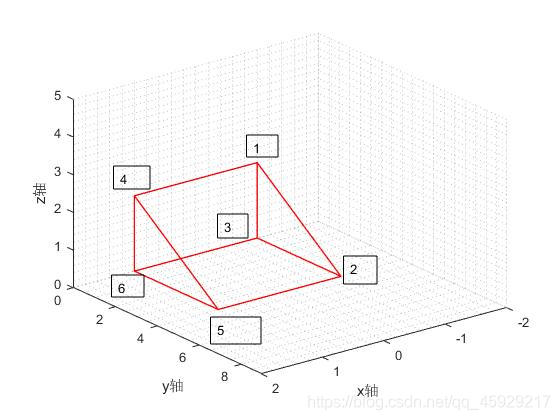

如图所示
在这里插入图片描述
（三棱柱顶点次序图）

代码为

F1=[
     1,2,3,1;
     1,2,5,4;
     1,3,6,4;
     3,2,5,6;
     4,6,5,4];

根据此次序便可以连接出一个如上图所示的三棱柱了。

代码如下

1.clear            %清除工作区数据
2.clc              %清除命令行窗口数据
3.figure()         %
