本文介绍了一个使用51单片机设计的交通灯控制系统，该系统通过PC机、keil软件和proteus软件进行开发和仿真。它利用单片机的I/O口控制LED灯的状态，数码管显示倒计时时间，并设有3个按键切换不同工作模式，包括黄灯闪烁、5-2-5s和2-1-2s的红绿黄灯时长。程序中使用定时器进行精确计时，并实现了中断功能。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

1、仪器、材料

PC机、keil软件、proteus软件

2、内容及要求

使用51单片机控制交通灯状态的改变，并使用数码管来实现倒计时时间的显示。设置3个按键用于改变交通灯工作于不同的工作状态（全部黄灯闪烁、红黄绿时长分别为5-2-5s，红黄绿时长分别为2-1-2s）。
如需其他功能需求的代码请私信！

3、控制原理

采用51单片机的I/O口P0.0~P0.5来实现东西南北方向的LED灯的控制；P1口用于作为数码管的显示控制，实现数码管显示倒计时的时间；采用P0.6、P0.7、P3.0来实现三个按键的检测，用于设置交通灯工作于不同的状态。在单片机内部采用定时器来实现精准的计时功能，配置计时器每1ms进入已经中断，然后通过对进入定时器中断的次数来判断是否满1s、0.5s等。

4、实验原理图与程序代码

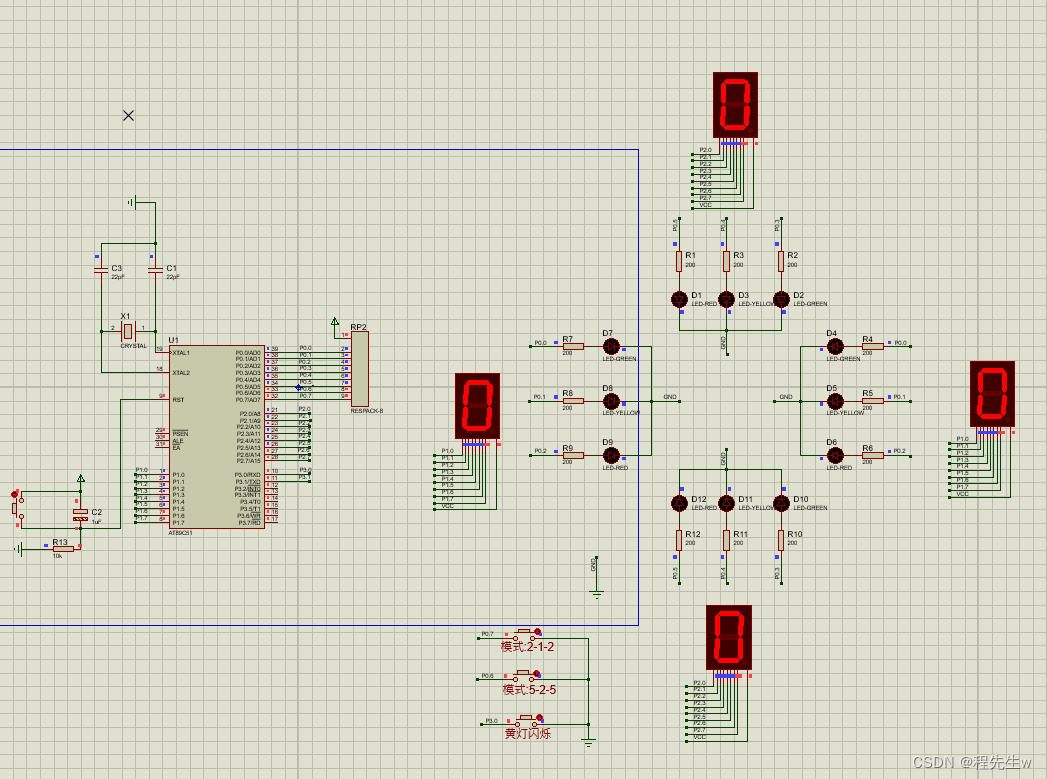

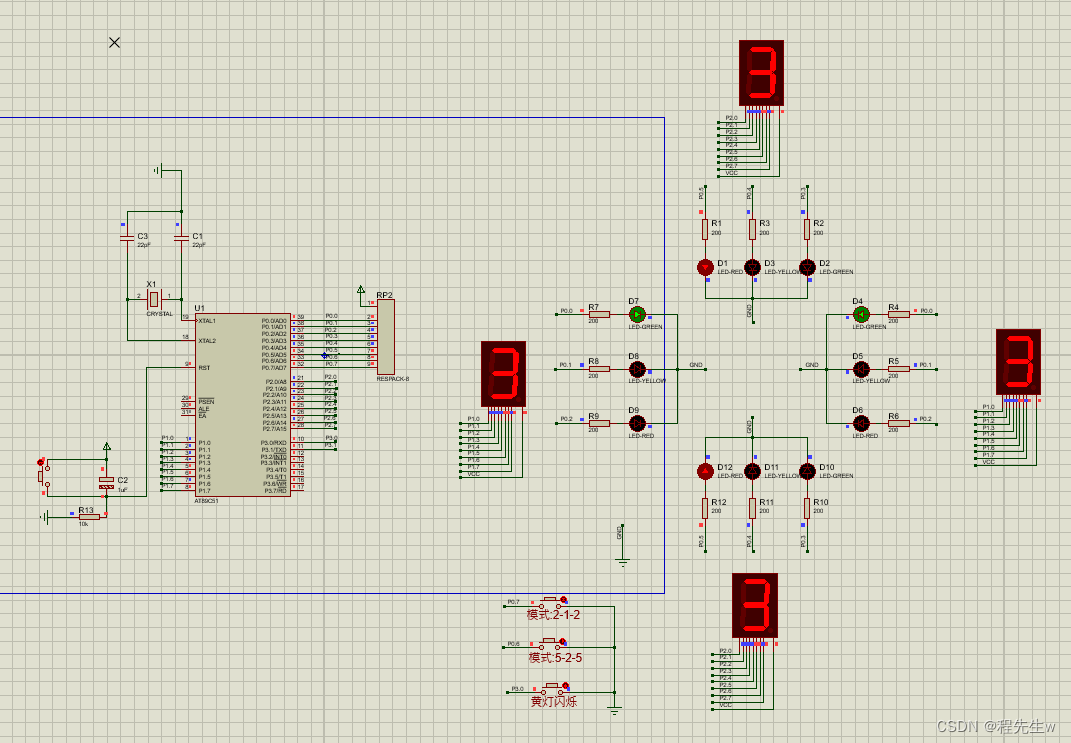

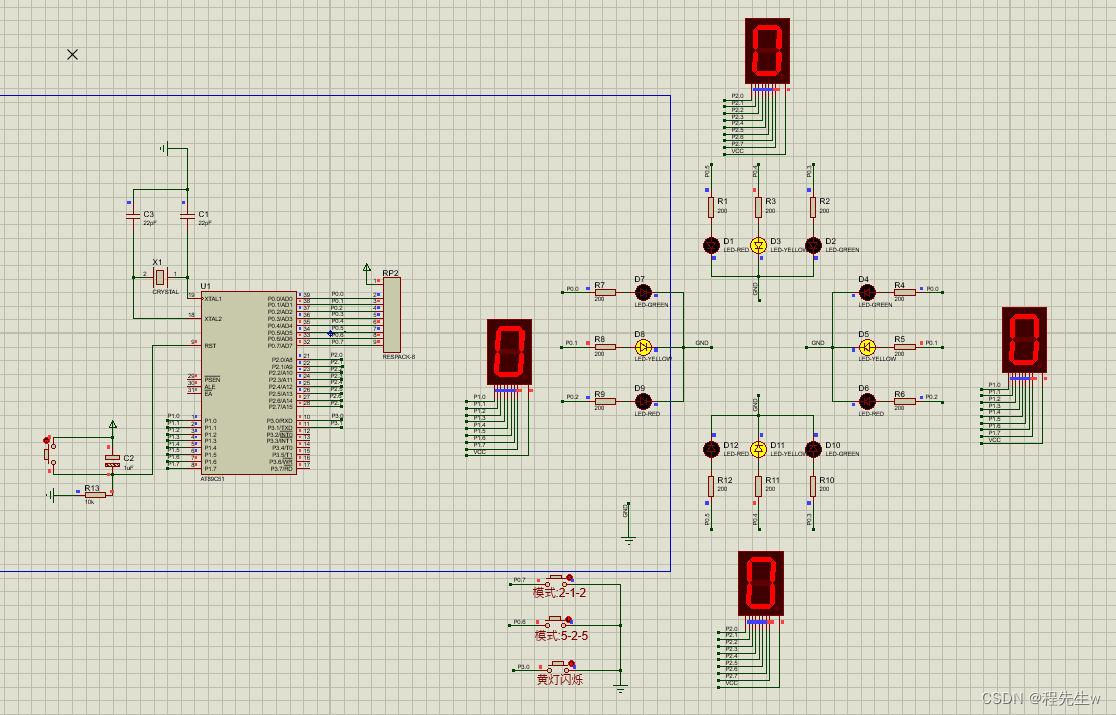

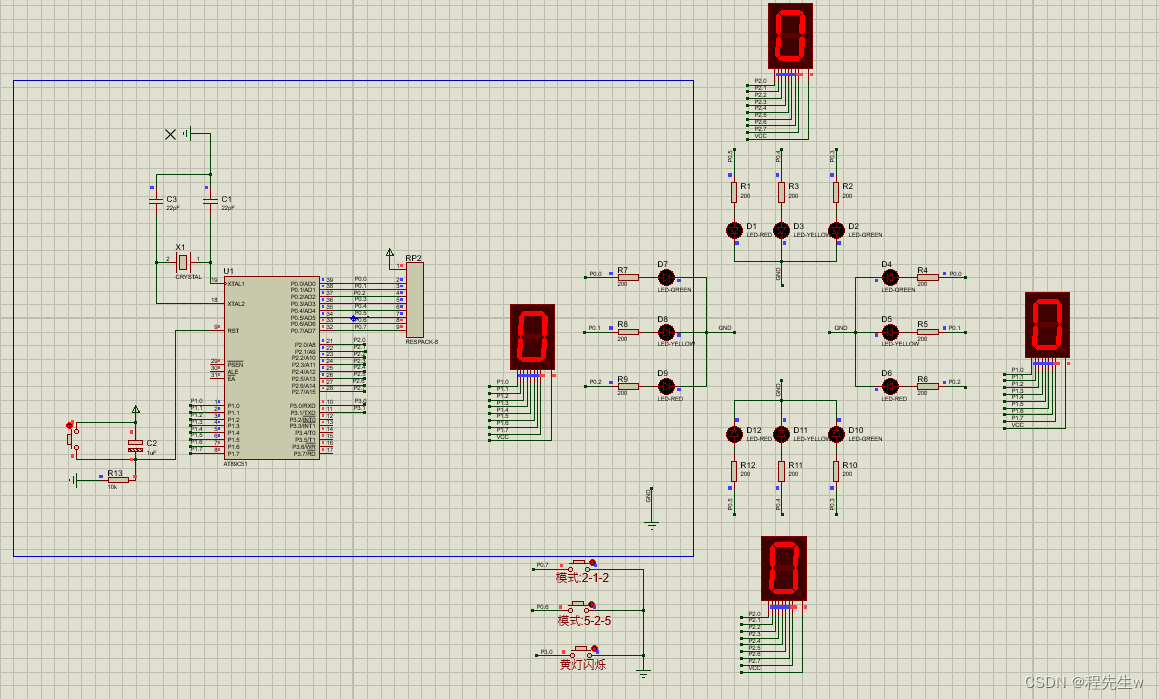

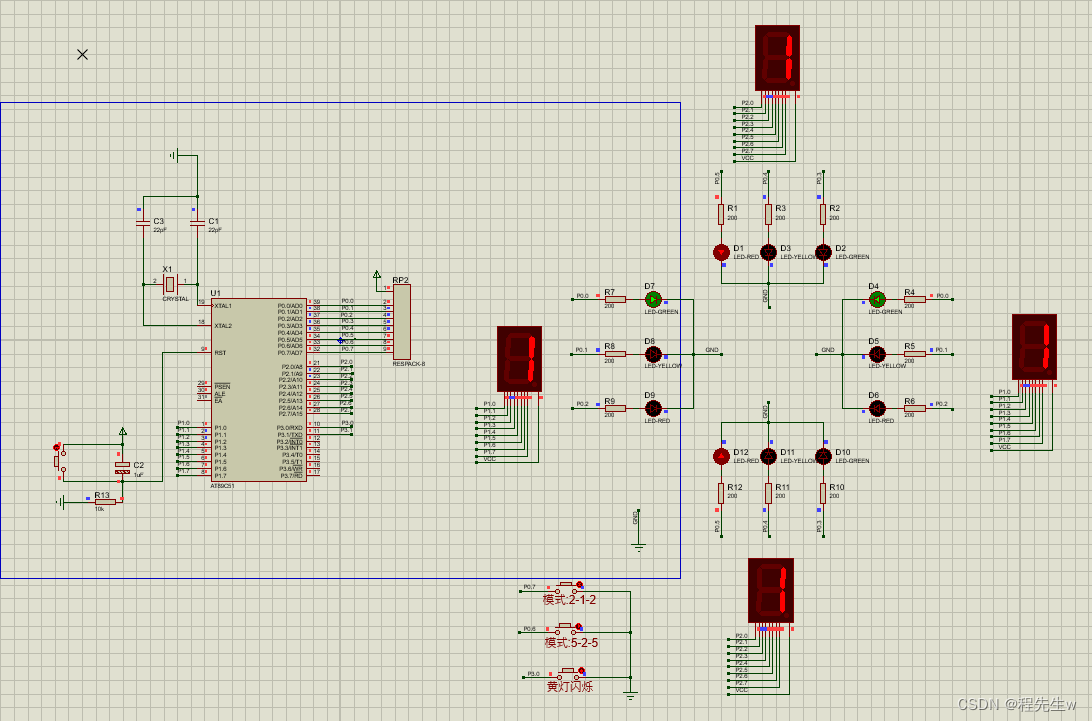

4.1 protues仿真原理图

在这里插入图片描述

4.2 单片机程序代码

void main()
{
	char temp;
	Init();
	while(1)
	{
		//按键扫描
		ScanKey();

		//数码管显示
		if(mode==0)
		{
			if(counter_500ms_flag)
			{
				counter_500ms_flag=0;
				EW_Y = ~EW_Y;
				NS_Y = ~NS_Y;
			}
			NtDisplay(time_ew,time_ns);
		}
		else if(mode==1||mode==2)
		{
			if(counter_1s_flag)
			{
				counter_1s_flag=0;
				time_ew--; time_ns--;
			}
			NtDisplay(time_ew,time_ns);
			if(time_ew==0)
			{
				delay(50000);
				temp=(led_state+1)%4;
				setState(temp);
				openTimer0();
				NtDisplay(time_ew,time_ns);
			}
		}
		else
		{
			setMode(0);
		}
	}

}
