一、项目介绍
1.内容介绍
本系统由传感器、控制单元、执行器和APP组成。传感器主要实现环境数据的采集,由温湿度传感器、光敏传感器、土壤湿度传感器等进行数据的监测[9]。以stm32f103c8t6作为主控制板,将采集的环境数据通过esp8266通信模块上传至中国移动 OneNET云平台。OneNET与APP平台通信采用MQTT协议,APP获取云端的环境数据实现数据的实时监测,APP向云端发布指令实现对环境功能的调控,设备通过订阅接收到云端下发的指令,从而实现补光、补水功能APP也可通过设置环境阈值,使得设备在对应阈值内执行相应的功能,从而达到一个智能控制的模式。
2.视频介绍
二、硬件选材
1.硬件清单
序号 | 名称 | 数量 |
---|---|---|
1 | stm32f103c8t6 | 1 |
2 | esp-01s | 1 |
3 | 0.96OLED屏IIC四引脚 | 1 |
4 | 光敏电阻传感器 | 1 |
5 | 温湿度传感器DHT11 | 1 |
6 | 土壤湿度传感器 | 1 |
7 | 继电器 | 2 |
8 | stlink烧录器 | 1 |
9 | ust转ttl | 1 |
10 | 直流水泵+水管 | 1 |
11 | 小夜灯 | 1 |
12 | 面包板 | 1 |
13 | 杜邦线 | 若干 |

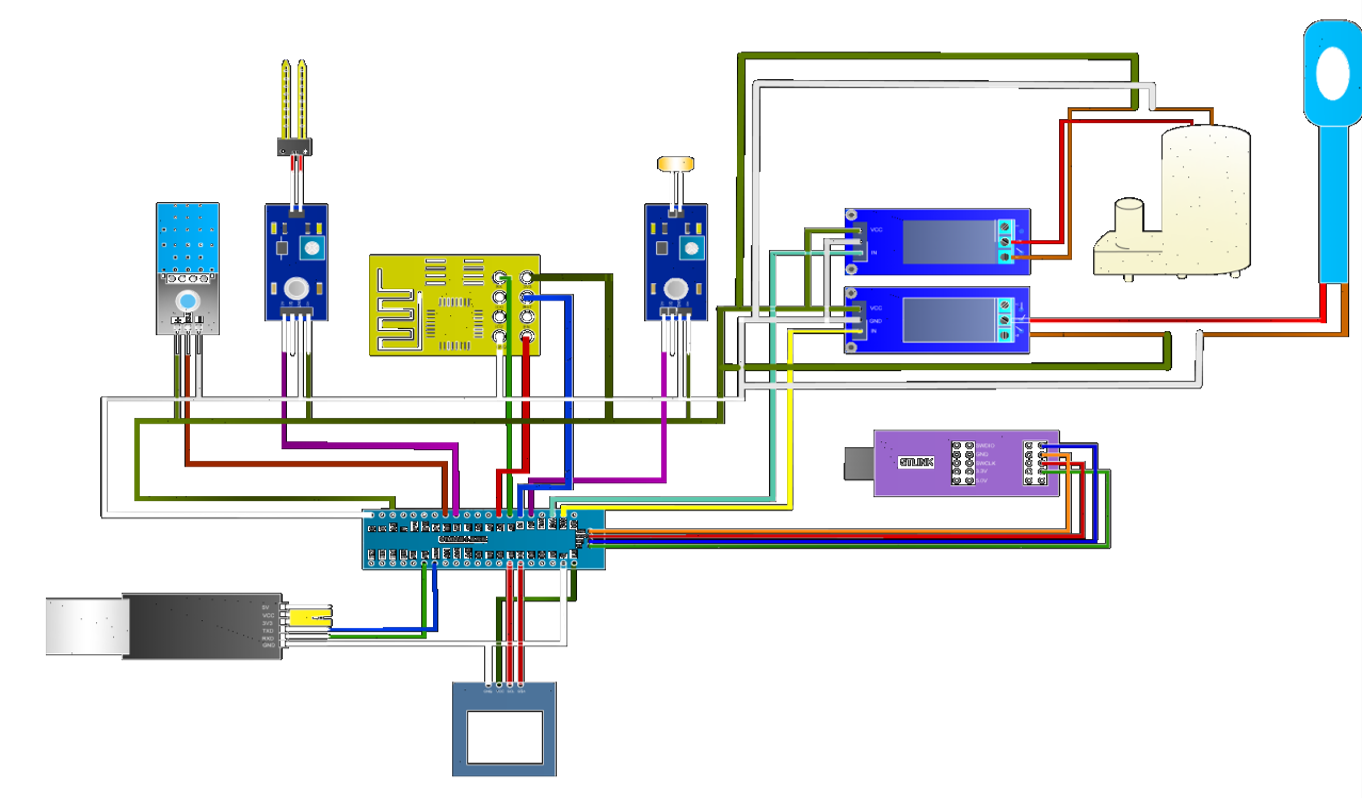

2.硬件接线图
三、模块实现
1.温湿度数据采集模块
(1)DHT11模块引脚说明表
DHT11传感器模块采用单总线数据格式与控制单元之间的进行数据收发。
名称 | 注释 |
---|---|
VCC引脚 | 供电3-5.5V |
GND引脚 | 接地,电源负极 |
DATA引脚 | 串行数据,单总线,接PB0 |
2.土壤湿度和光照强度数据采集模块
土壤湿度传感器的工作原理是利用ADC模数转换器将模拟信号转换成数字信号。本系统控制单元使用PA0和PA7引脚,也就是通道0和通道7进行多通道数据采集,控制单元通过内置的ADC模块,将外部模拟量信号(0-3.3v)转化成12位有效(16位数据)的数字量(0-4095),在将采集的数字除4095,就会得到对应采集的模拟量信号。
(1)土壤湿度传感器引脚说明表
引脚 | 注释 |
---|---|
VCC引脚 | 接电源正极,3.3V |
GND引脚 | 接电源负极 |
DO引脚 | 输出光照强度传感器的高低电平值,值为0和1 |
AO引脚 | 输出光照强度传感器的模拟电压值,输出范围为0-1023,接PA0 |
(2)光照强度传感器引脚说明表
引脚 | 注释 |
---|---|
VCC引脚 | 接电源正极,3.3V |
GND引脚 | 接电源负极 |
DO引脚 | 输出光照强度传感器的高低电平值,值为0和1 |
AO引脚 | 输出光照强度传感器的模拟电压值,输出范围为0-1023,接PA7 |
3.OLED显示模块
0.96OLED显示屏采用IIC通信协议进行通信。注意:四引脚的是IIC通信,七引脚是SPI通信,本系统采用IIC通信。
OLED显示屏IIC引脚说明表
引脚 | 注释 |
---|---|
VCC引脚 | 接电源正极,3.3V |
GND引脚 | 接电源正极,3.3V |
SCL引脚 | IIC时钟线,接PB6 |
SDA引脚 | IIC数据线,接PB7 |
4.继电器模块(控制小夜灯和水泵)
继电器相当于一个快关,当stm32给继电器高低电平信号,即可控制继电器开关。
OLED显示屏IIC引脚说明表
引脚 | 注释 |
---|---|
VCC引脚 | 接电源正极,3.3V |
GND引脚 | 接电源正极,3.3V |
IN引脚 | 接PC13补光 / 接PC14补水 |
选择com和no或者com和nc,连接执行器和电源形成回路。
5.esp-01s模块
stm32通过usart2对esp-01s进行串口通信,通过esp-01s发送AT指令连接上OneNET云平台,将监测环境数据上传至云端。
(1)无线WIFI模块esp8266的相关AT指令操作表
命令操作 | 命令含义 |
---|---|
AT+RST | 复位 |
AT+CWMODE=1 | 设置模式为station模式 |
AT+CWDHCP=1,1 | 开启dhcp |
AT+CWJAP=“QY”,“123456788” | 加入热点,热点名称:QY,热点密码:123456788 |
AT+CIPSTART=“TCP”,“183.230.40.39”,6002 | 输入OneNET服务器地址+端口号6002连接tcp服务器,使用MQTT协议 |
AT+CIPSEND=1,1 | 发送tcp信息,连接的IPD值为1,信息长度为1 |
AT+CIPSEND | 发送数据 |
(2)无线WIFI模块esp8266引脚说明表
引脚 | 注释 |
---|---|
VCC引脚 | 接电源正极,3.3V |
GND引脚 | 接电源正极,3.3V |
RST引脚 | 接PA1 |
Rx引脚 | 接PA2 |
Tx引脚 | 接PA3 |
四、上位机实现

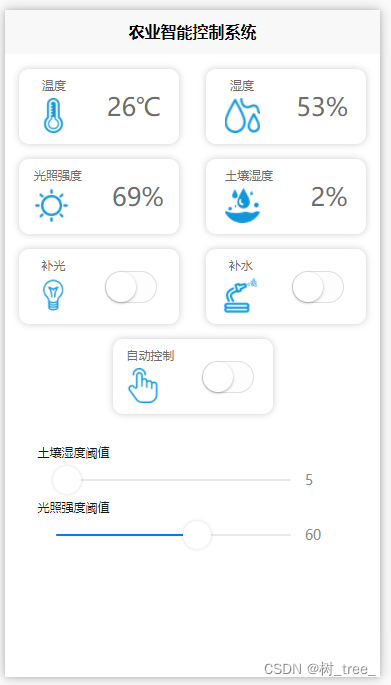

APP端是通过H5来编写的,实现界面如下:
链接: https://pan.baidu.com/s/1WEotMSLGngFciKgInJlj4Q?pwd=jqyg 提取码: jqyg 复制这段内容后打开百度网盘手机App,操作更方便哦
