STM32项目分享:智能大棚/智慧农业系统



目录

一、前言

二、项目简介

1.功能详解

2.主要器件

三、原理图设计

四、PCB硬件设计

1.PCB图

 2.PCB板打样焊接图

五、程序设计

六、实验效果

七、资料内容

项目分享


一、前言

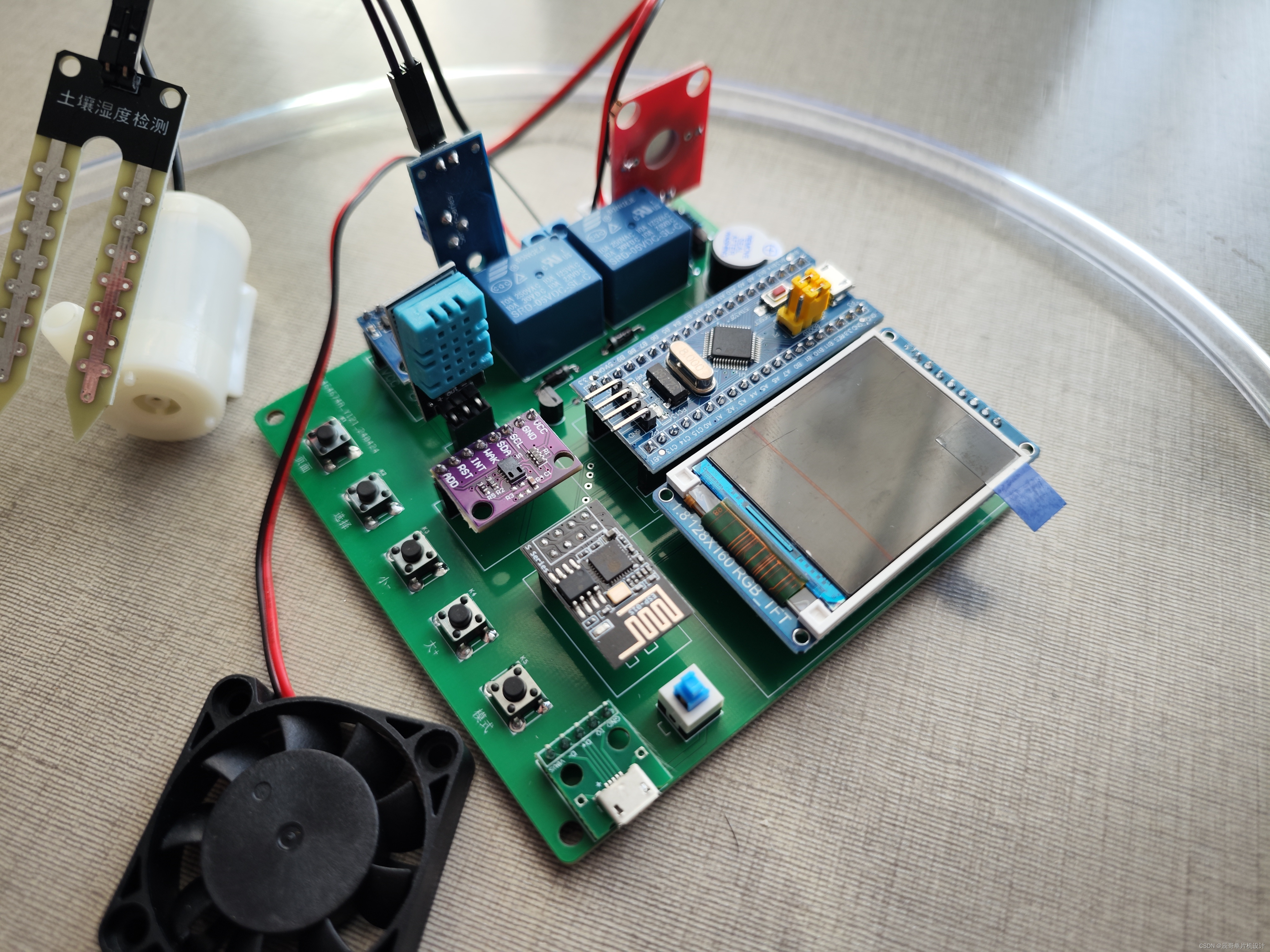

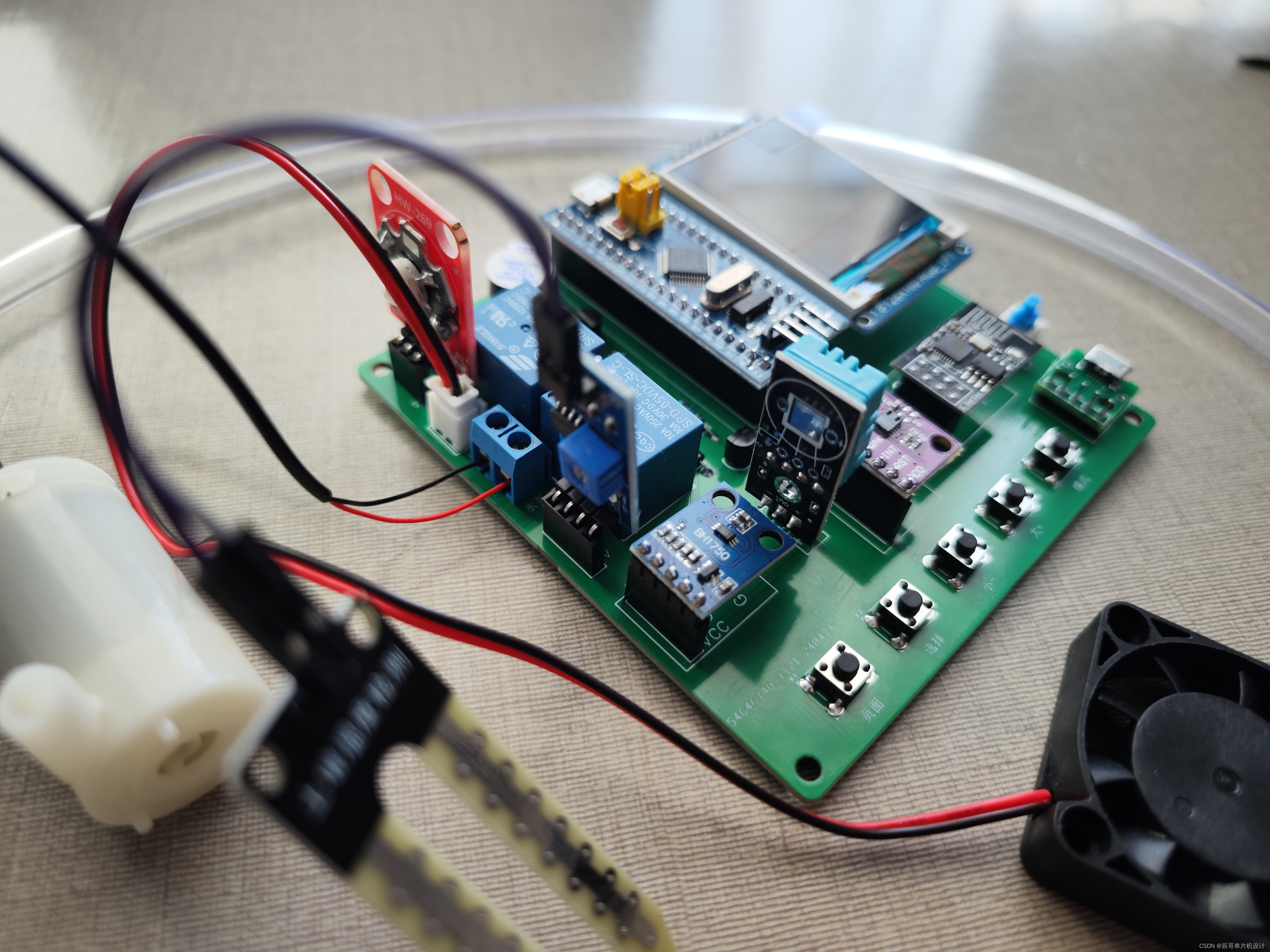

项目成品图片:

哔哩哔哩视频链接:

https://www.bilibili.com/video/BV1FZ421m7Zd/?share_source=copy_web&vd_source=097fdeaf6b6ecfed8a9ff7119c32faf2

(资料分享见文末)

二、项目简介

1.功能详解

基于STM32的智能大棚/智慧农业系统。功能如下:

  1. 温湿度采集:使用DHT11温湿度传感器采集环境温湿度
  2. 土壤湿度采集:通过土壤湿度模块采集土壤湿度
  3. 光照强度采集:通过BH1750模块采集环境光照强度
  4. 二氧化碳浓度采集:通过CCS811模块采集环境二氧化碳浓度
  5. 风扇控制:可自动模式下根据环境温度触发或手动模式下按键开闭
  6. 水泵控制:可自动模式下根据土壤湿度触发或手动模式下按键开闭
  7. LED照明灯控制:可自动模式下根据环境光强触发或手动模式下按键开闭
  8. 蜂鸣器报警:二氧化碳浓度超标时蜂鸣器报警
  9. TFT显示屏显示:显示环境温湿度、土壤湿度、光照强度、二氧化碳浓度和工作模式等信息。
  10. 工作模式选择:按键选择工作模式为自动、手动或者云端
  11. OneNET云端:通过旧版OneNET网页平台查看设备上报的实时数据。

2.主要器件

  • STM32F103C8T6最小系统板
  • 1.8寸TFT显示屏
  • DHT11温湿度传感器
  • BH1750光照传感器
  • 土壤湿度传感器
  • CCS811二氧化碳传感器
  • WiFi模块(ESP8266-01s)
  • 大功率LED照明灯模块
  • 5V风扇模块
  • 5V水泵模块
  • 继电器
  • 蜂鸣器

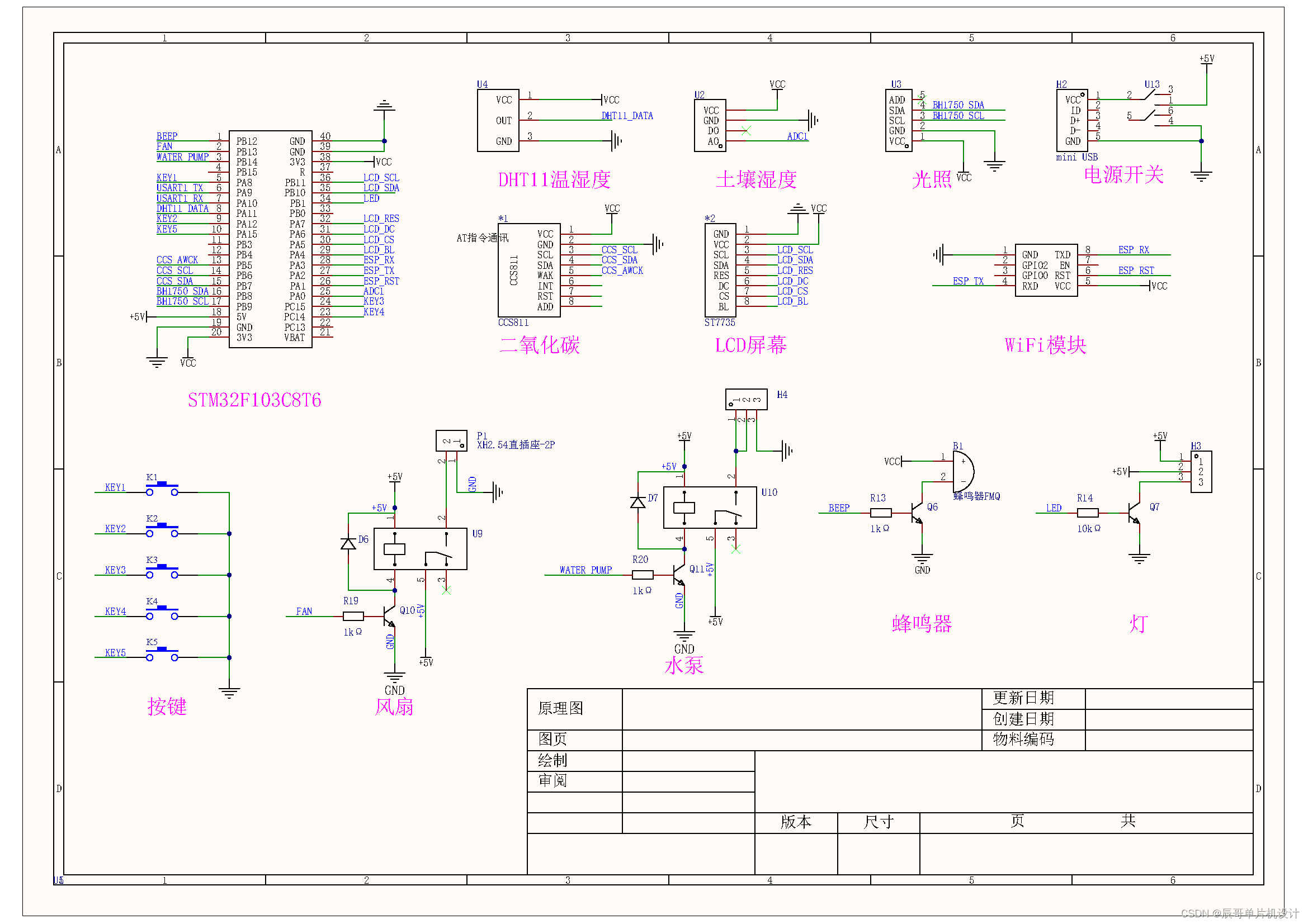

三、原理图设计

四、PCB硬件设计

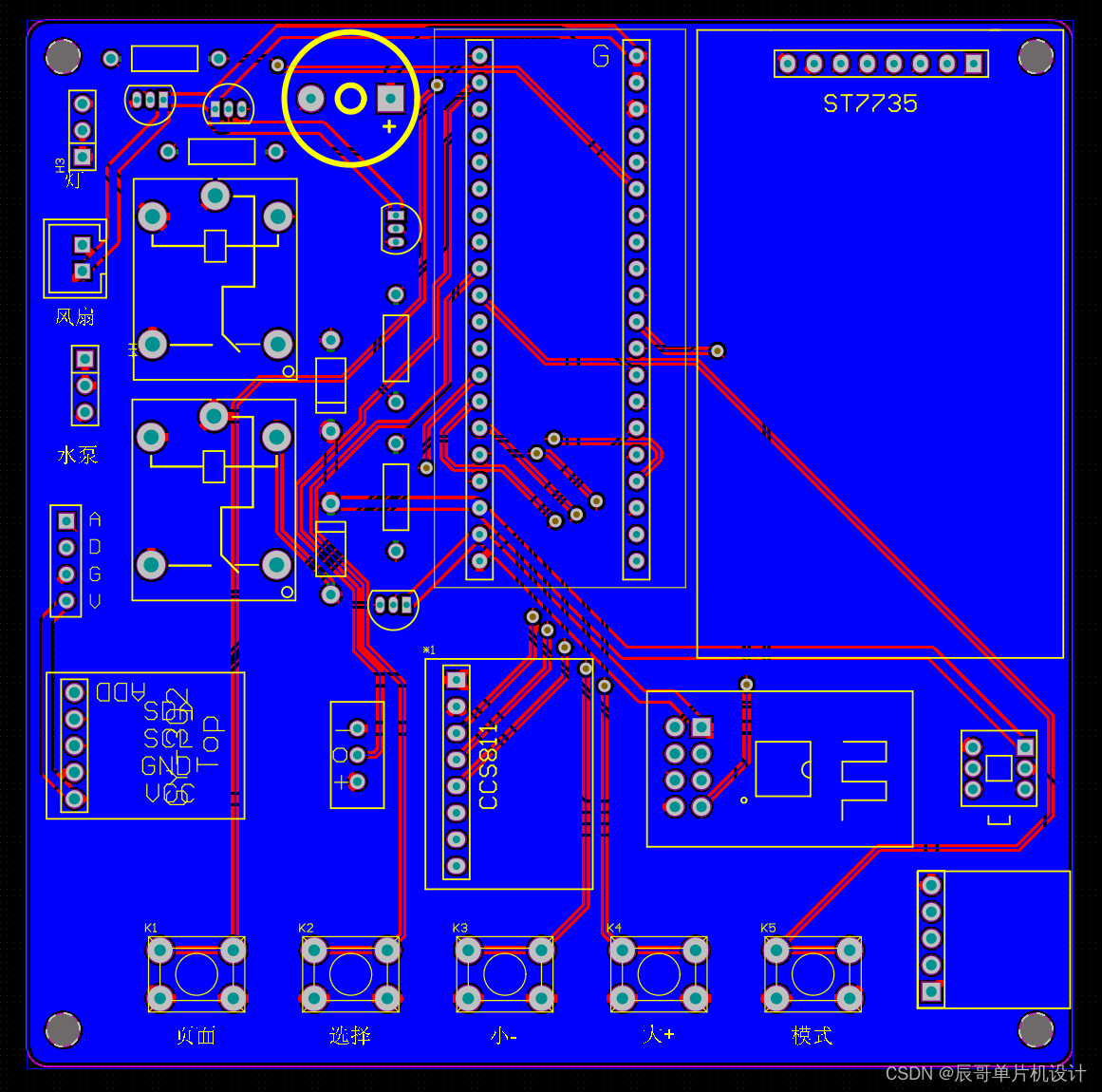

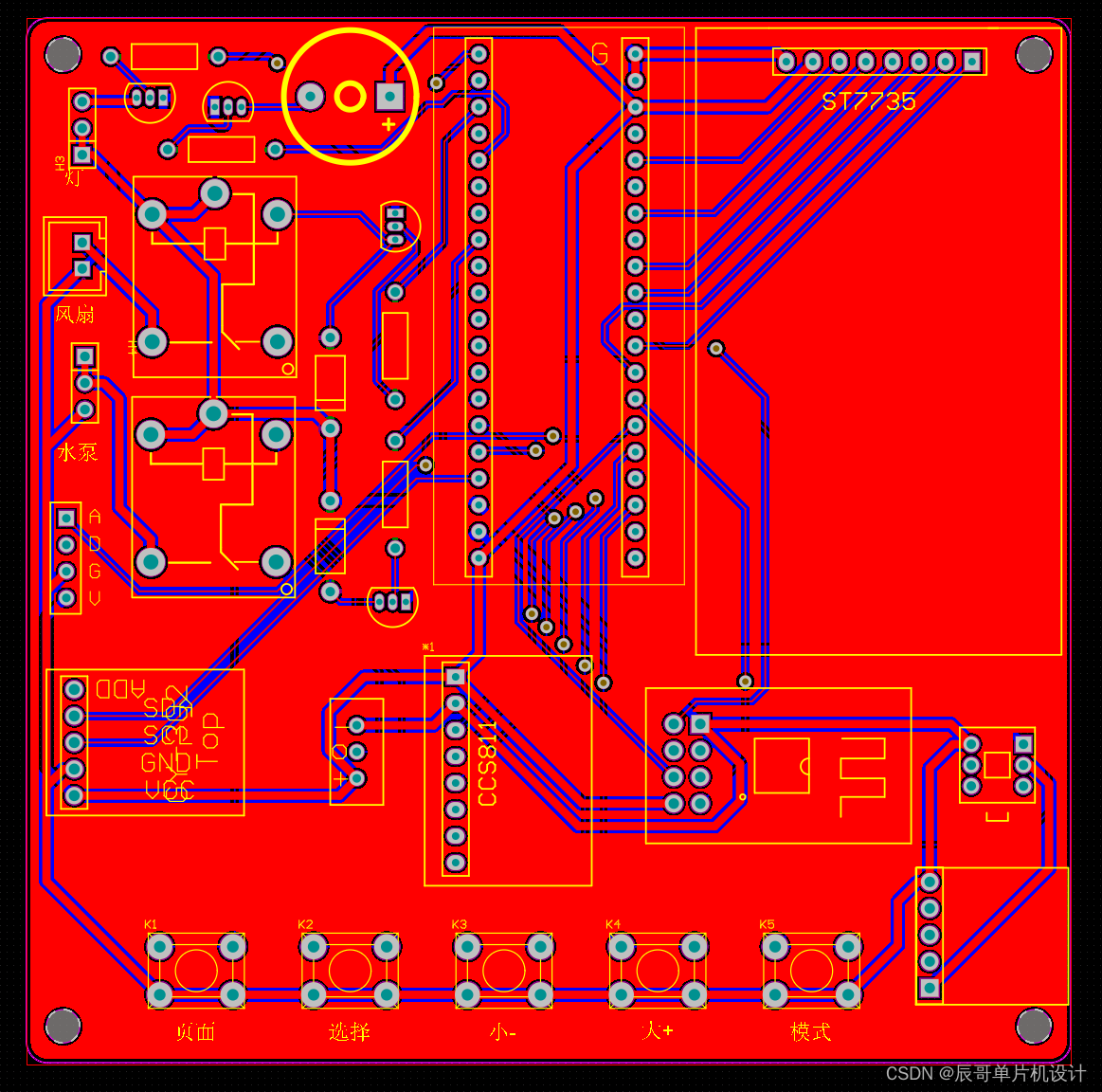

1.PCB图

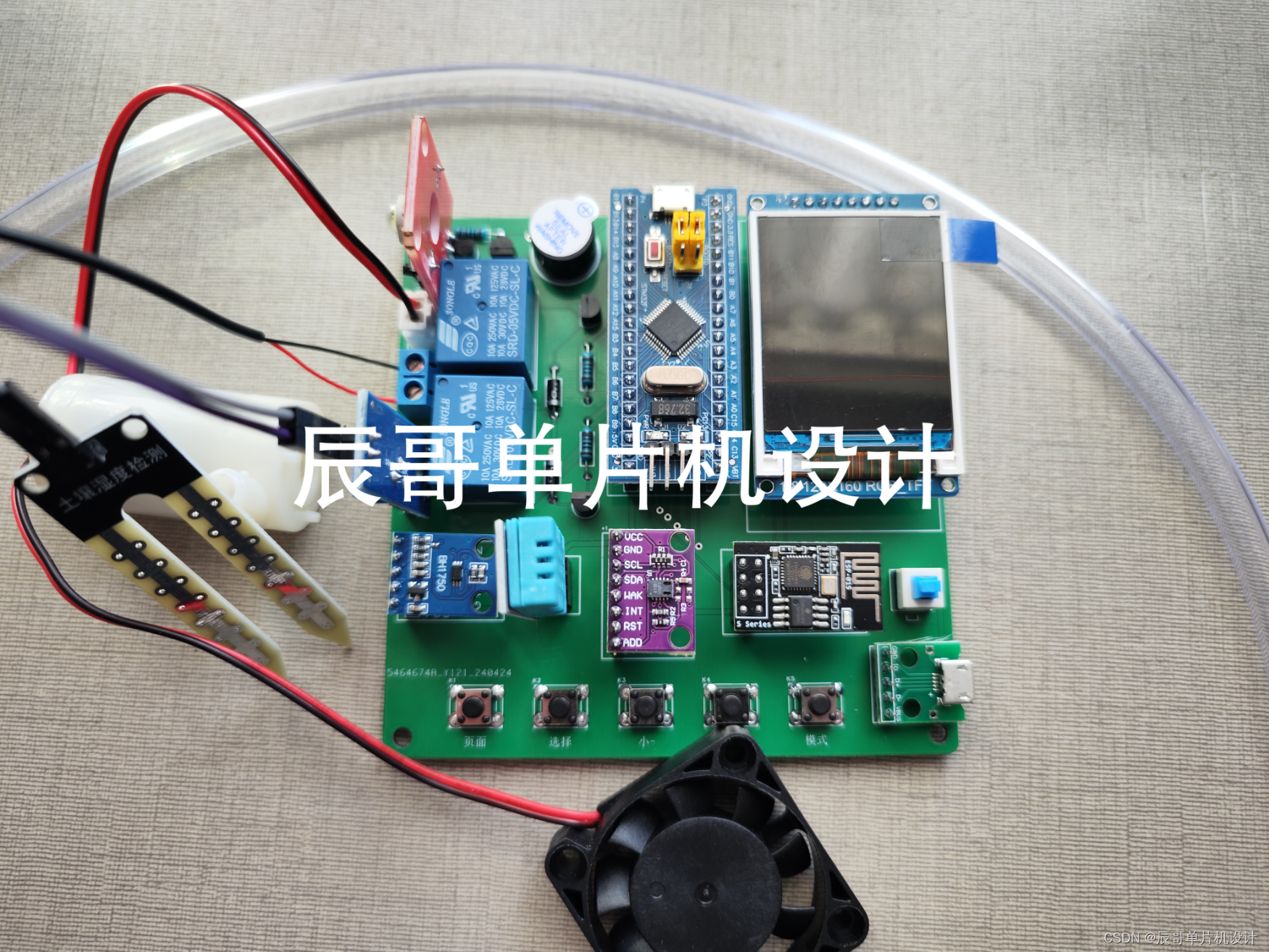

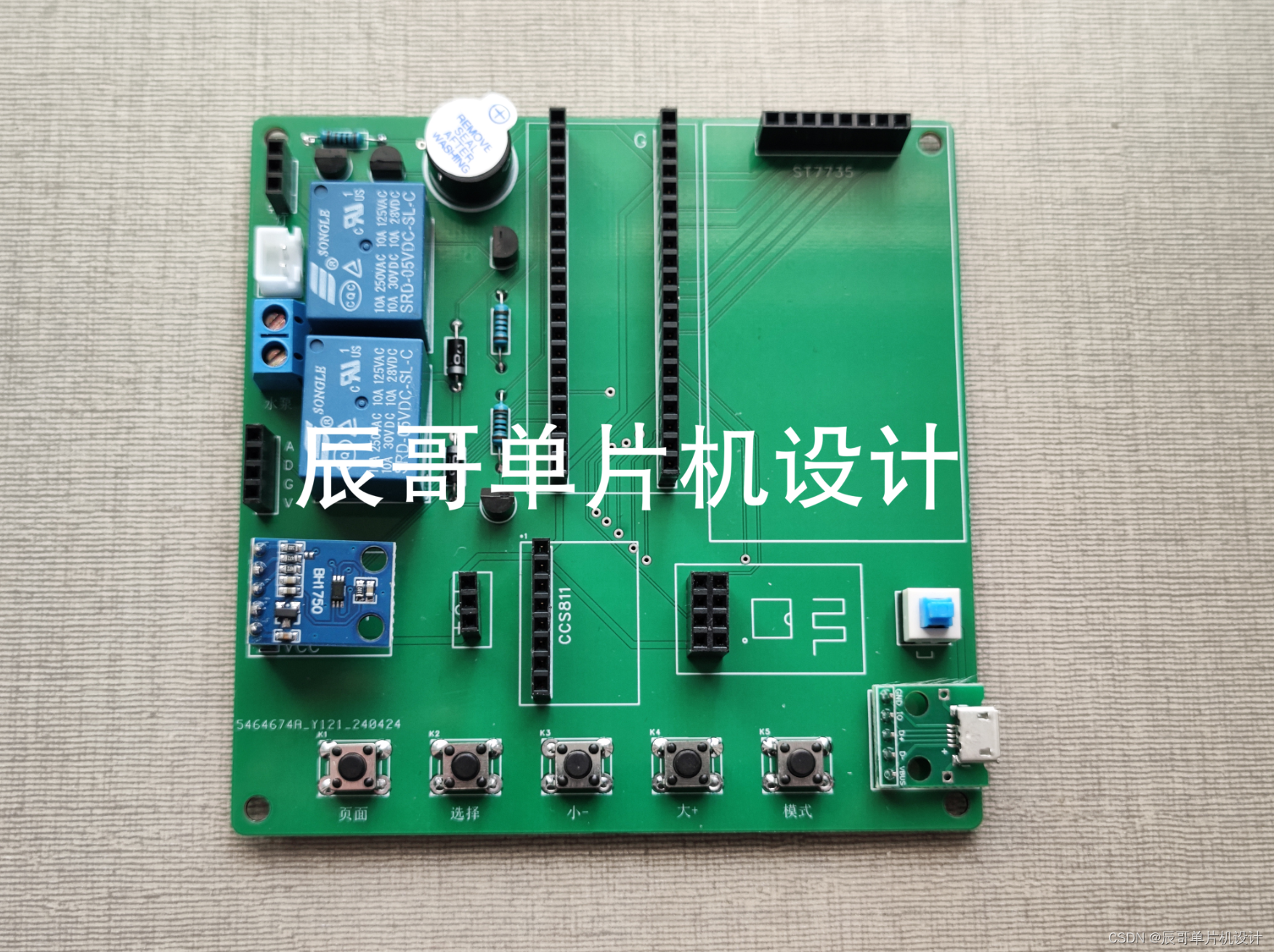

 2.PCB板打样焊接图

五、程序设计

int main(void)
 {
	unsigned char *dataPtr = 0;
	delay_init();	    	 //延时函数初始化
	SWITCH_Init();		  	 	//初始化与LED连接的硬件接口 水泵 风扇
	Usart2_Init(115200);    //wifi模块串口
	uart_init(115200);  //串口1
    I2C_GPIO_Config();   //iic初始化  ccs811,模块初始化  检测CO2
    CS_EN();  //对ccs811 配置
  	delay_ms(100);
	ON_CS();
	delay_ms(100);
    Single_ReadI2C(CCS811_Add,0x20,Information,1);  //Read CCS's information  ,ID,0x81
    Single_ReadI2C(CCS811_Add,0x23,&Information[1],2);	//FW_Boot_Version
	Single_ReadI2C(CCS811_Add,0x24,&Information[3],2); 	//FW_App_Version
  	Single_ReadI2C(CCS811_Add,0x00,&Status,1);
	if(Status&0x10)	 Single_MWriteI2C_byte(CCS811_Add,0xF4,&temp,0);	//Used to transition the CCS811 state from boot to application mode, a write with no data is required.
	Single_ReadI2C(CCS811_Add,0x00,&Status,1);
	Single_ReadI2C(CCS811_Add,0x01,&MeasureMode,1);
    Single_WriteI2C_byte(CCS811_Add,0x01,0x10); //Write Measure Mode Register,sensor measurement every second,no interrupt
    OFF_CS();
	//二氧化碳模块初始化


    KEY_Init();//按键初始化
	Lcd_Init();//st7735 LCD屏幕初始化
	LCD_LED_SET;//通过IO控制背光亮
	Lcd_Clear(WHITE);  //清屏
	Adc_Init();  //ADc初始化,采集土壤湿度模块的模拟量
	init_data();  //初始阈值参数设置
   	while(DHT11_Init())	//DHT11初始化	温湿度
	{
 		delay_ms(200);
	}
	//TIM4_Int_Init(999,7199);
	bh1750_iic_init();///光照模块初始化
	Gui_DrawFont_GBK16(10,60,BLACK,WHITE,"正在连接ONENET");
	ESP8266_Init();					//初始化ESP8266 wifi
	while(OneNet_DevLink())			//接入OneNET
	delay_ms(500);
	Onenet_succes=1;  ///表示接入成功
	Lcd_Clear(WHITE);//清屏
	Shuju();//获取环境数据
	Gui_DrawFont_GBK16(10,144,BLACK,WHITE,"WIFI:");
	if(Onenet_succes)
	Gui_DrawFont_GBK16(60,144,BLACK,WHITE,"已连接:");
	else
	Gui_DrawFont_GBK16(60,144,BLACK,WHITE,"未连接:");
	while(1)
	{
   	    key=KEY_Scan(0);//检测按键
		threshold_value();  //界面和按键处理
		counts++;//累加,用于onenet数据上传计时
		control_set();//控制处理
	    if(counts>20)   //counts>90  向云平台发送数据
		{
			OneNet_SendData();	//发送数据
			ESP8266_Clear();   //清理esp8266 wifi模块数据缓存
	        counts=0;
			Shuju();    //数据采集
		}
		dataPtr = ESP8266_GetIPD(0);//检测onenet是否下发数据
		if(dataPtr != NULL)
	    OneNet_RevPro(dataPtr);//处理下发数据
		delay_ms(2);//延迟
	}
 }
