💥1 概述
使用时域有限差分法(FDTD)进行二维波干涉研究
使用FDTD,在TM模式下使用FDTD方法可视化两个正弦源的干扰。
本文包括PML吸收边界条件的二维FDTD模拟。
一、引言
时域有限差分法(FDTD)是一种直接求解麦克斯韦方程组的数值方法,广泛应用于电磁波传播、散射和干涉等问题的研究中。本文旨在利用FDTD方法在二维空间内模拟两个正弦波源的干涉现象,并在TM模式下进行可视化分析。同时,本文将采用完美匹配层(PML)作为吸收边界条件,以减少边界反射对模拟结果的影响。
二、理论基础与方法
1. FDTD基本原理
FDTD方法通过将麦克斯韦方程组在时间和空间上进行离散化,利用有限差分公式代替微分形式,从而得到电场和磁场的迭代更新公式。在二维空间中,通常选择TM或TE模式进行模拟,其中TM模式表示磁场分量垂直于模拟平面,而电场分量在平面内。
2. 正弦波源设置
为了模拟两个正弦波源的干涉,需要在模拟区域内设置两个点源或线源,并赋予它们相同的频率但不同的相位或位置。正弦波源的幅度、频率和相位可以通过设置相应的电流或电场分布来实现。
3. PML吸收边界条件
完美匹配层(PML)是一种高效的吸收边界条件,能够显著减少电磁波在模拟边界上的反射。在FDTD模拟中,通过在模拟区域的边界附近引入一种具有特殊复折射率的介质层,使得电磁波在进入PML层后迅速衰减,从而达到吸收的效果。
三、模拟设置与实现
1. 模拟区域与网格划分
根据研究需求,设定一个足够大的二维模拟区域,并对其进行网格划分。网格大小应根据所模拟的电磁波的波长来确定,以确保模拟结果的准确性。
2. 源的设置
在模拟区域内设置两个正弦波源,分别位于不同的位置或具有不同的相位。源的频率应根据研究目的来设定,例如选择通信频段内的某个频率。
3. PML层的设置
在模拟区域的边界附近设置PML层,以吸收边界上的电磁波。PML层的厚度和参数应根据模拟区域的尺寸和电磁波的频率来确定。
4. FDTD迭代计算
利用FDTD方法进行迭代计算,不断更新电场和磁场分量。在迭代过程中,记录每个时间步的电场和磁场分布,以便后续进行可视化分析。
四、模拟结果与分析
1. 波干涉现象可视化
通过可视化工具(如Matlab、Python等)将模拟结果中的电场或磁场分布进行可视化处理,观察两个正弦波源的干涉现象。可以观察到干涉条纹的形成、移动和消失等过程。
2. 干涉图样分析
对干涉图样进行分析,包括干涉条纹的间距、方向、强度分布等。通过对比不同频率、相位和位置下的干涉图样,可以深入理解波干涉的物理机制。
3. 边界条件验证
观察PML层对边界反射的抑制效果,验证其作为吸收边界条件的可行性和有效性。通过对比有无PML层时的模拟结果,可以评估PML层对模拟结果的影响。
五、结论与展望
本文利用FDTD方法在二维空间内模拟了两个正弦波源的干涉现象,并在TM模式下进行了可视化分析。通过模拟结果,我们观察到了清晰的干涉条纹和干涉图样,验证了FDTD方法在波干涉研究中的有效性。同时,本文采用了PML作为吸收边界条件,显著减少了边界反射对模拟结果的影响。未来,我们可以进一步探索更复杂的波干涉现象和更高效的数值方法,以推动电磁波传播和散射等领域的研究发展。

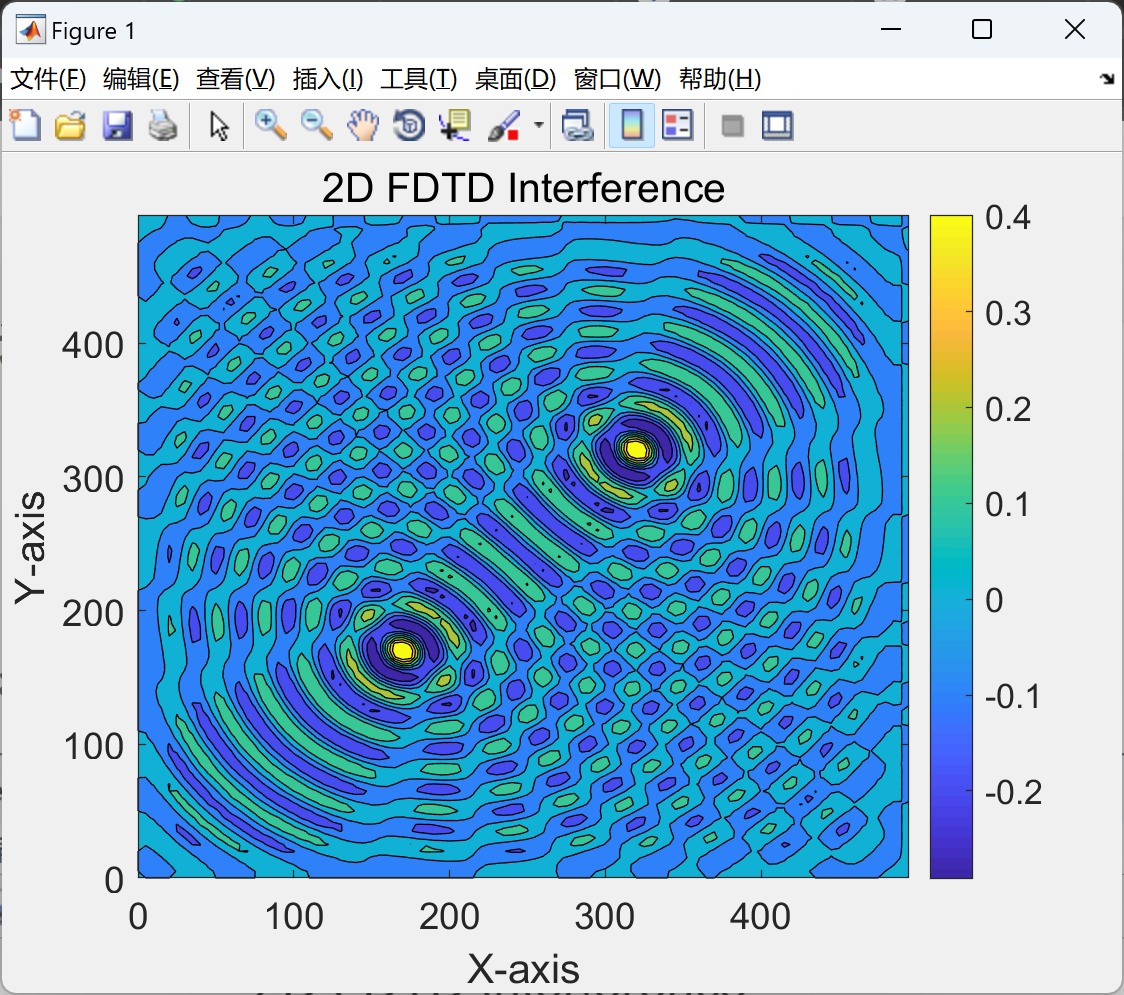

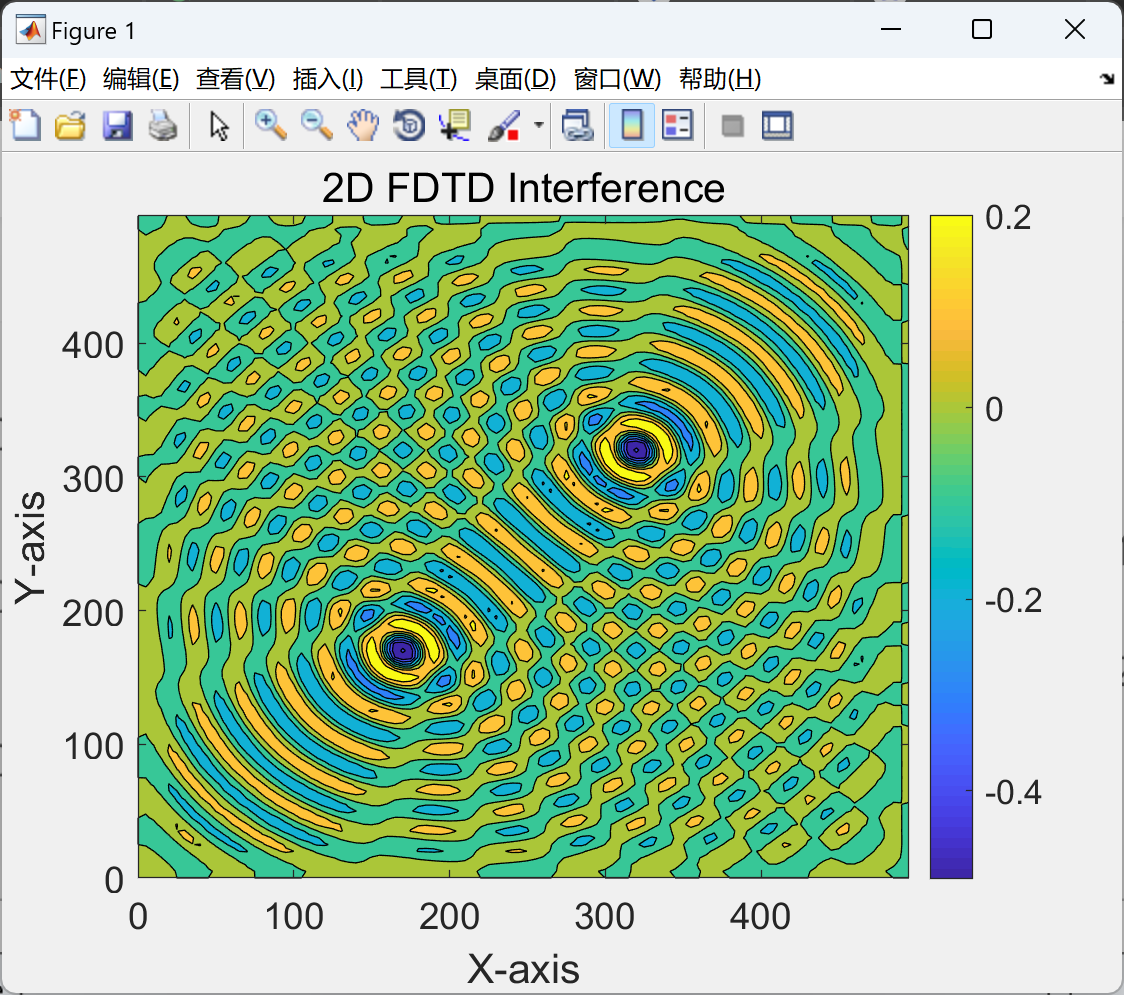

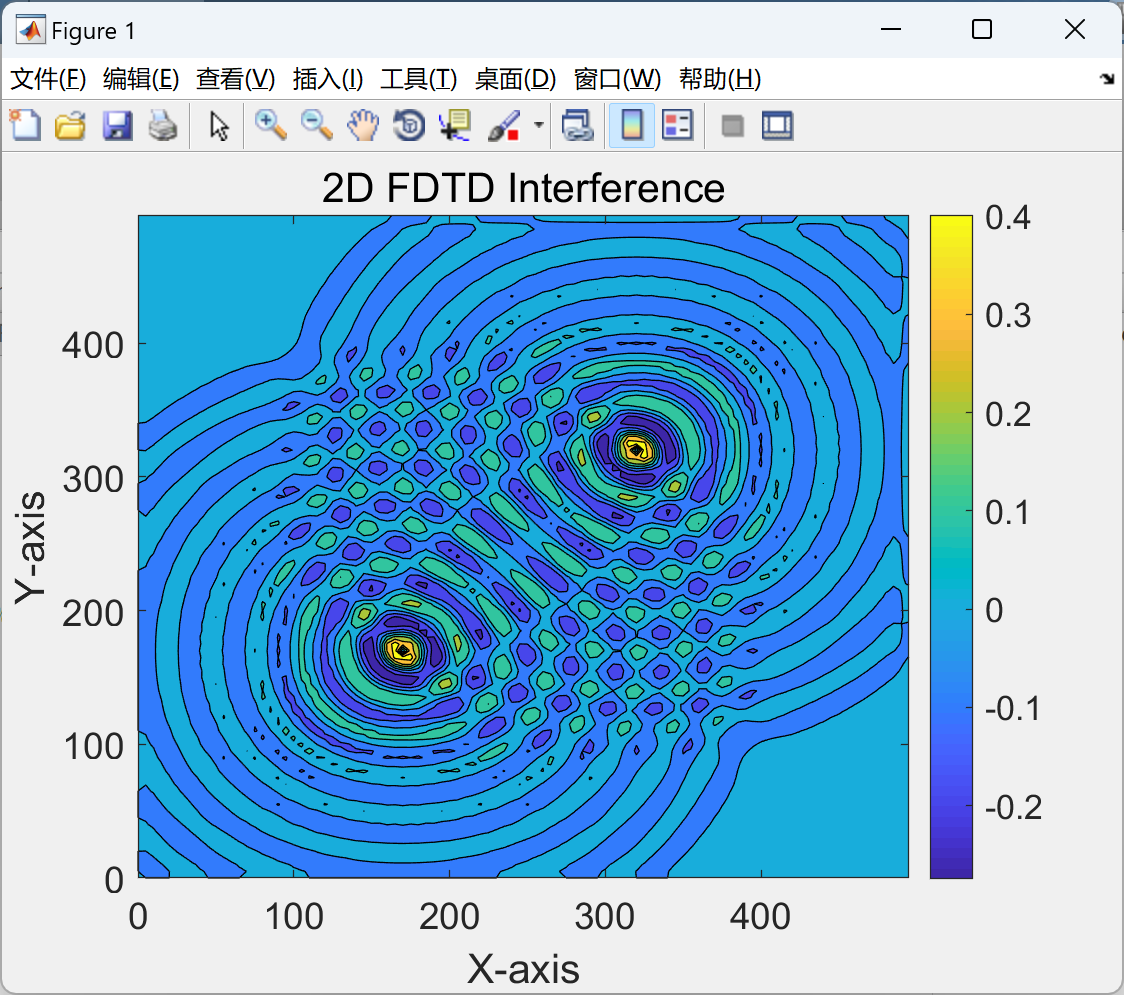

📚2 运行结果
部分代码:
Xs1 = Nx/2-15; % x position of the first source
Ys1 = Ny/2-15; % y position of the first source
Xs2 = Nx/2+15; % x position of the second source
Ys2 = Ny/2+15; % y position of the second source
%------------- initialize the fields to zero ----------------------------%
Dz(1:Nx,1:Ny) = 0.0; % Flux density
Ez(1:Nx,1:Ny) = 0.0; % Electric field
Hx(1:Nx,1:Ny) = 0.0; % x-component Magnetic field
Hy(1:Nx,1:Ny) = 0.0; % y-component Magnetic field
ER(1:Nx,1:Ny) = 1.0; % relative dielectric constant
%------------------------------------------------------------------------%
%-------------- Calculate the PML Parameters ----------------------------%
%-------------- PML method referred from: EM Simulation using the--------%
%-------------- FDTD Method , Dennis M. Sullivan ------------------------%
%------------------------------------------------------------------------%
🎉3 参考文献
文章中一些内容引自网络,会注明出处或引用为参考文献,难免有未尽之处,如有不妥,请随时联系删除。
[1]许锋,洪伟,童创明.区域分解时域有限差分方法(DD-FDTD)及其在散射问题中的应用[J].电子学报, 2001.
[2]仝传雪,刘四新,王春辉.时域有限差分法(FDTD)模拟探地雷达极化测量[J].吉林大学学报:地球科学版, 2006(S1):5.
[3]薛晓春,王雪华.用二维时域有限差分法计算机翼雷达散射截面[J].计算物理, 2005, 22(1):5.
[4]许锋,洪伟,童创明.区域分解时域有限差分方法(DD-FDTD)及其在散射问题中的应用[J].电子学报, 2001, 029(012):1642-1645.
