【玫瑰图】风速与风向玫瑰图（Matlab代码实现）

科研_G.E.M.

于 2024-12-04 09:44:43 发布

阅读量605

点赞数 10

文章标签： matlab 信息可视化开发语言

本文链接：https://blog.csdn.net/qq_46009436/article/details/144230432

版权

💥💥💞💞欢迎来到本博客❤️❤️💥💥

🏆博主优势：🌞🌞🌞博客内容尽量做到思维缜密，逻辑清晰，为了方便读者。

⛳️座右铭：行百里者，半于九十。

📋📋📋本文目录如下：🎁🎁🎁

目录

⛳️赠与读者

💥1 概述

一、定义与分类

二、绘制方法

三、判读方法

四、实际应用

📚2 运行结果

🎉3 参考文献

🌈4 Matlab代码、数据

⛳️赠与读者

👨‍💻做科研，涉及到一个深在的思想系统，需要科研者逻辑缜密，踏实认真，但是不能只是努力，很多时候借力比努力更重要，然后还要有仰望星空的创新点和启发点。当哲学课上老师问你什么是科学，什么是电的时候，不要觉得这些问题搞笑。哲学是科学之母，哲学就是追究终极问题，寻找那些不言自明只有小孩子会问的但是你却回答不出来的问题。建议读者按目录次序逐一浏览，免得骤然跌入幽暗的迷宫找不到来时的路，它不足为你揭示全部问题的答案，但若能让人胸中升起一朵朵疑云，也未尝不会酿成晚霞斑斓的别一番景致，万一它居然给你带来了一场精神世界的苦雨，那就借机洗刷一下原来存放在那儿的“躺平”上的尘埃吧。

或许，雨过云收，神驰的天地更清朗.......🔎🔎🔎

💥1 概述

玫瑰图，通常也被称为“科克斯图”或“风向玫瑰图”（简称风玫瑰图），是一种气象科学专业统计图表。它根据某一地区多年平均统计的各个风向和风速的百分数值，并按一定比例绘制而成，因图形似玫瑰花朵而得名。风速与风向玫瑰图的研究主要涉及其定义、绘制方法、判读方法以及实际应用等方面。

一、定义与分类

风玫瑰图分为风向玫瑰图和风速玫瑰图两种：

风向玫瑰图：表示风向和风向的频率。风向频率是在一定时间内各种风向（一般已统计到16个风向）出现的次数占所有观察次数的百分比。
风速玫瑰图：用类似的统计方法表示各方向的平均风速。

二、绘制方法

风向玫瑰图：
- 掌握某地区气象台观测在一段时间内详实的风向统计资料。
- 统计在这段时间内各种风向的频率，计算公式为：某方向的风向频率=该方向风出现的次数/所有观察次数（需排除静风次数）。
- 根据各个方向风的出现频率，以相应的比例长度（即极坐标系中的半径）按风向从外向中心吹，描在用8个或16个方位所表示的极坐标图上。
- 将各相邻方向的端点用直线连接起来，绘成一个形式宛如玫瑰的闭合折线。
风速玫瑰图：
- 类似于风向玫瑰图的绘制，但将各方向上的平均风速（除静风以外）以相应的比例长度表示在极坐标图上。
- 平均风速的计算公式可能涉及该方向上观测到的所有风速的平均值。

三、判读方法

判断风向：
- 玫瑰图上所表示的风的吹向（即风的来向），是指从外面吹向地区中心的方向。
- 可以通过观察闭合折线的各个方向来判断不同风向。
判断风向频率：
- 折线上的点到原点的距离越远，说明该方向的风频越高。
- 最长的线段表示主导风向，即出现次数最多的风向。
- 较短的线段则表示该方向的风频较低。
判断风速（仅限于风速玫瑰图）：
- 与风向玫瑰图类似，但此时点到原点的距离表示的是该方向的平均风速大小。

四、实际应用

气象统计：
- 提供某地区风向、风速的长期统计信息，有助于了解该地区的气候特征。
城市规划：
- 城市规划师可以利用风玫瑰图来了解某个地区的风向分布，从而合理规划建筑和道路布局。
- 例如，将居民区布置在主导风向的上风向，空气清新；将污染大气的工厂布置在主导风向的下风向和最小风频的上方向。
风力发电：
- 风力发电公司可以利用风玫瑰图来预测风速和风向，从而优化风力发电机的布置和发电效率。
工业布局：
- 在工业布局中，考虑风向和风速对于污染物的扩散和稀释有着重要影响。
- 合理的工业布局可以减少大气污染对周边环境和居民的影响。

综上所述，风速与风向玫瑰图作为气象科学专业统计图表，在气象统计、城市规划、风力发电以及工业布局等领域具有广泛的应用价值。通过对其绘制方法、判读方法以及实际应用的研究，可以更好地理解和利用这一工具来服务于各个领域的发展。

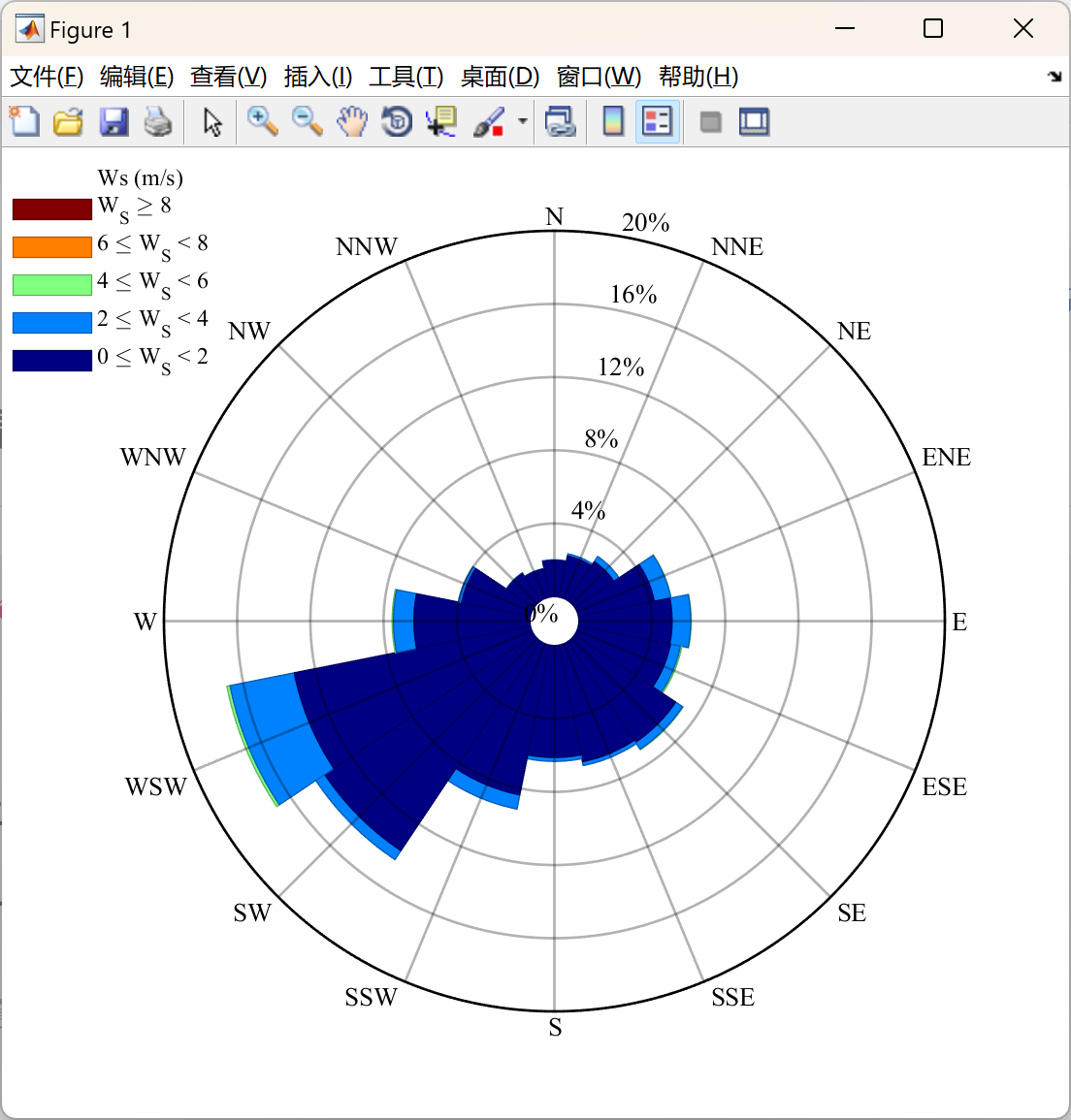

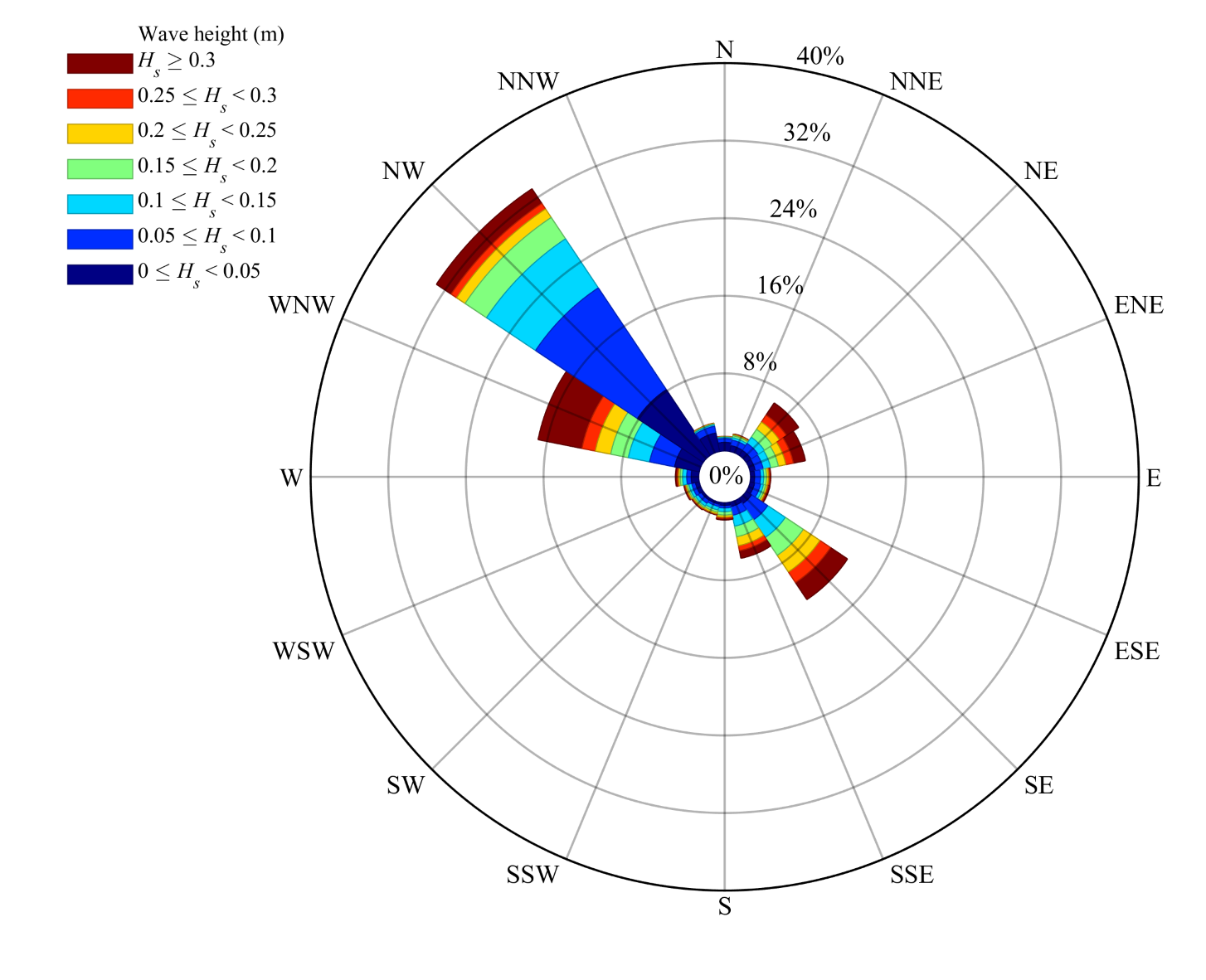

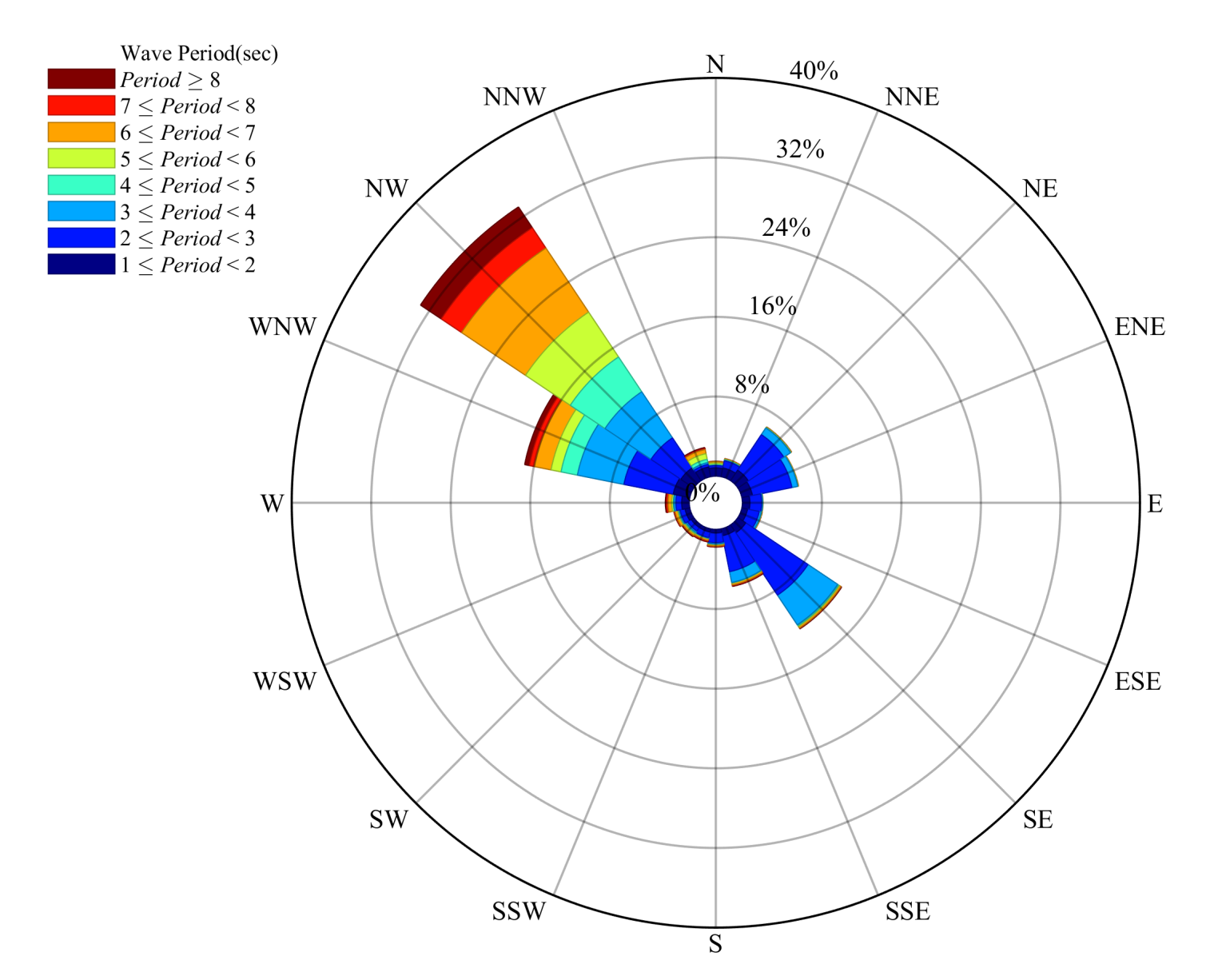

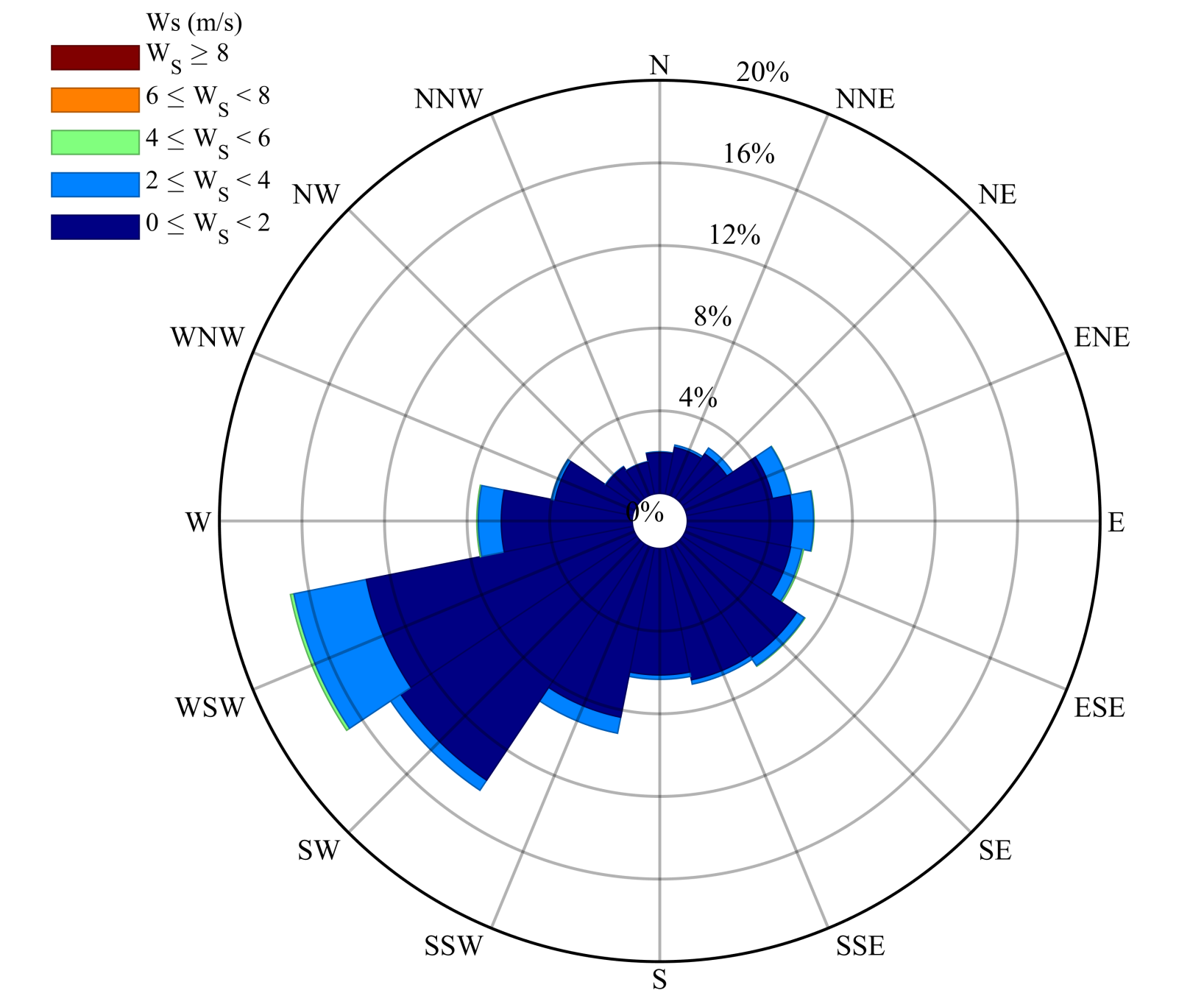

📚2 运行结果

部分代码：

% 提取风速和风向
wind_speed = data.最大风速; % 修改列名为您数据中的实际列名
wind_direction = data.最大风速的风向; % 修改列名为您数据中的实际列名
% 将风向从字母形式（如 N, S, E, W）转换为角度
direction_angles = zeros(length(wind_direction), 1);
for i = 1:length(wind_direction)
switch strtrim(wind_direction{i}) % 移除前后的空格
case 'N'
direction_angles(i) = 0;
case 'NE'
direction_angles(i) = 45;
case 'E'
direction_angles(i) = 90;
case 'SE'
direction_angles(i) = 135;
case 'S'
direction_angles(i) = 180;
case 'SW'
direction_angles(i) = 225;
case 'W'
direction_angles(i) = 270;
case 'NW'
direction_angles(i) = 315;
otherwise
direction_angles(i) = NaN; % 如果有未知风向，标记为NaN
end
end
