考虑特性分布的储能电站接入的电网多时间尺度源储荷协调调度策略（Matlab代码实现）



💥💥💞💞欢迎来到本博客❤️❤️💥💥

🏆博主优势：🌞🌞🌞博客内容尽量做到思维缜密，逻辑清晰，为了方便读者。

⛳️座右铭：行百里者，半于九十。

📋📋📋本文目录如下：🎁🎁🎁

目录

💥1 概述

考虑特性分布的储能电站接入的电网多时间尺度源储荷协调调度策略研究

一、储能电站接入电网的基本原理与作用

二、特性分布的储能电站对电网调度的影响

三、多时间尺度调度策略的分类与实施

四、源储荷协调调度的关键技术难点

五、协同优化模型的构建与验证

六、现有应用案例

七、未来研究方向

总结

📚2 运行结果

2.1 场景1

2.2 场景2

🎉3 参考文献

 🌈4 Matlab代码实现

---

💥1 概述

文献来源：

考虑特性分布的储能电站接入的电网多时间尺度源储荷协调调度策略研究

一、储能电站接入电网的基本原理与作用

储能电站通过双向储能变流器（PCS）实现与电网的交互，其核心功能是调节电能供需的时空分布。具体而言：

1. 电能双向流动：PCS在电网电能富余时（低谷期）将交流电转换为直流电存储，在电能不足时（高峰期）反向输出，实现削峰填谷。
2. 电压等级接入：储能电站通常通过升压站将690V直流电升压至10kV/35kV配网，或进一步升压至110kV/330kV主网，适应不同场景需求。
3. 电网支撑作用：包括频率调节、电压支撑、黑启动电源提供等，尤其在新能源渗透率高的场景中，储能可平抑风光波动，提升供电可靠性。

二、特性分布的储能电站对电网调度的影响

特性分布指储能电站在容量、响应速度、充放电效率等技术参数上的差异化，例如：

1. 抽水蓄能电站：容量大但响应速度慢（分钟级），适合日前调度中的能量转移。
2. 电化学储能：响应速度快（秒级）、配置灵活，适用于日内滚动优化和实时调频。
3. 分布式储能：分散布局于用户侧或配电网节点，需结合本地负荷特性进行协同调度。

此类特性分布要求调度策略需分类型、分场景利用储能资源。例如，在新能源出力波动大的区域，需结合电化学储能的快速响应与抽水蓄能的大容量特性，构建多时间尺度互补的调度框架。

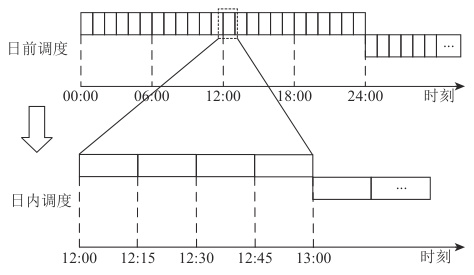

三、多时间尺度调度策略的分类与实施

多时间尺度调度通过分层优化实现从长期计划到实时控制的全面覆盖：

1. 日前调度（24小时尺度）

   • 目标：制定机组启停计划、储能充放电基线、负荷响应策略，以最小化系统运行成本。
   • 方法：基于预测数据建立混合整数规划模型，优化目标包括弃风惩罚成本、失负荷成本等。

2. 日内滚动优化（1-4小时尺度）

   • 功能：修正日前计划的预测偏差，例如调整新能源出力、调用B类需求响应资源。



   • 技术：采用随机优化或鲁棒优化处理风光出力不确定性，结合储能快速响应特性平抑波动。

3. 实时修正（5-15分钟尺度）

   • 作用：应对突发负荷变化或设备故障，通过超级电容器、IDR负荷（如可中断负荷）实现秒级调节。
   • 案例：某光储配电网通过实时协调控制，将电压偏移量降低至0.0166p.u.，网损减少141.2kW。

四、源储荷协调调度的关键技术难点

1. 不确定性管理：新能源出力与负荷预测误差导致调度计划失准，需采用蒙特卡洛模拟、深度学习等生成典型场景。
2. 多设备协同控制：不同设备的动作时间尺度差异（如储能秒级响应与火电机组小时级调节）需通过分层控制策略协调。
3. 经济性与可靠性平衡：需在降低运行成本的同时减少弃风率和失负荷风险，目标函数需综合考虑多目标优化。
4. 储能寿命与成本：频繁充放电会缩短电池寿命，需在调度模型中嵌入荷电状态（SOC）约束与寿命衰减模型。

五、协同优化模型的构建与验证

以金力等提出的模型为例：

1. 模型框架：

   • 目标函数：最小化系统总成本（包括运行成本、弃风惩罚、失负荷惩罚）。
   • 约束条件：储能SOC限制、机组爬坡率、功率平衡方程等。
   • 求解方法：MATLAB调用CPLEX求解混合整数规划问题。

2. 实证结果：

   • 某区域电网应用后，新能源消纳率提升15%，弃风率降低22%，系统运行成本减少12%。
   • 电化学储能与抽水蓄能协同调度，使调峰能力提高30%。

六、现有应用案例

1. 光-储电站多应用场景优化：刘自发等提出光储场站参与电能量市场的同时满足调频需求，通过多时间尺度滚动优化，储能利用率提升25%。
2. 构网型储能定容选址：杨天鑫等基于多时间尺度场景集优化储能配置，系统惯量提升28.9%，电池循环寿命延长27.2%。
3. 用户侧分布式储能协同：某工业园区通过日内1小时级调度，降低峰谷差40%，减少电费支出18%。

七、未来研究方向

1. 人工智能驱动：结合深度强化学习处理高维不确定性，提升实时调度精度。
2. 多能互补扩展：将储热、储氢等纳入“源网荷储”体系，构建综合能源调度模型。
3. 市场机制融合：探索储能参与辅助服务市场的竞价策略，提升经济性。

---

总结

考虑特性分布的储能电站多时间尺度调度策略，通过分阶段优化与多资源协同，有效提升了高比例新能源电网的稳定性与经济性。未来需进一步突破不确定性建模、跨时间尺度耦合优化等技术瓶颈，推动储能从“被动调节”向“主动参与”转变。

📚2 运行结果

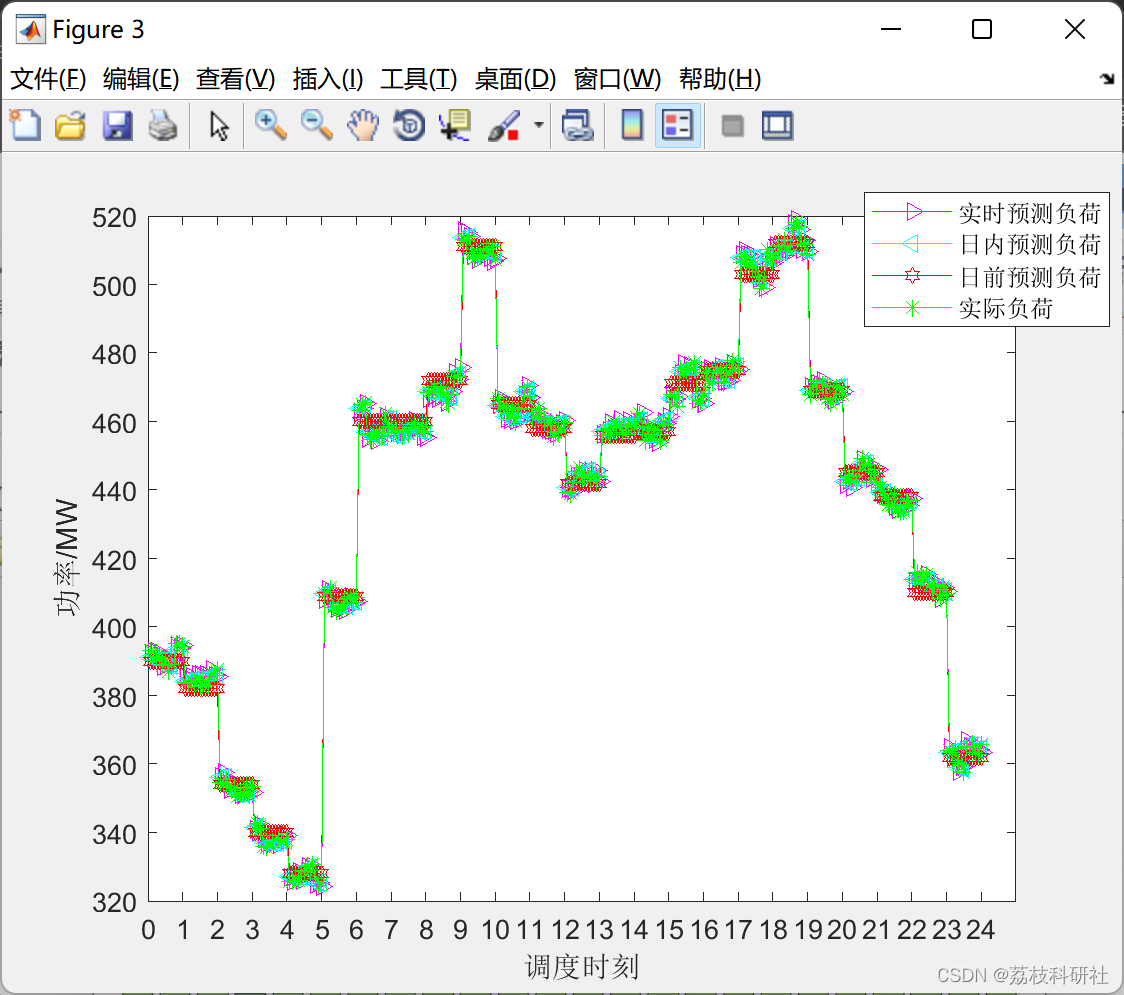

本文分为两个场景进行讨论与研究。

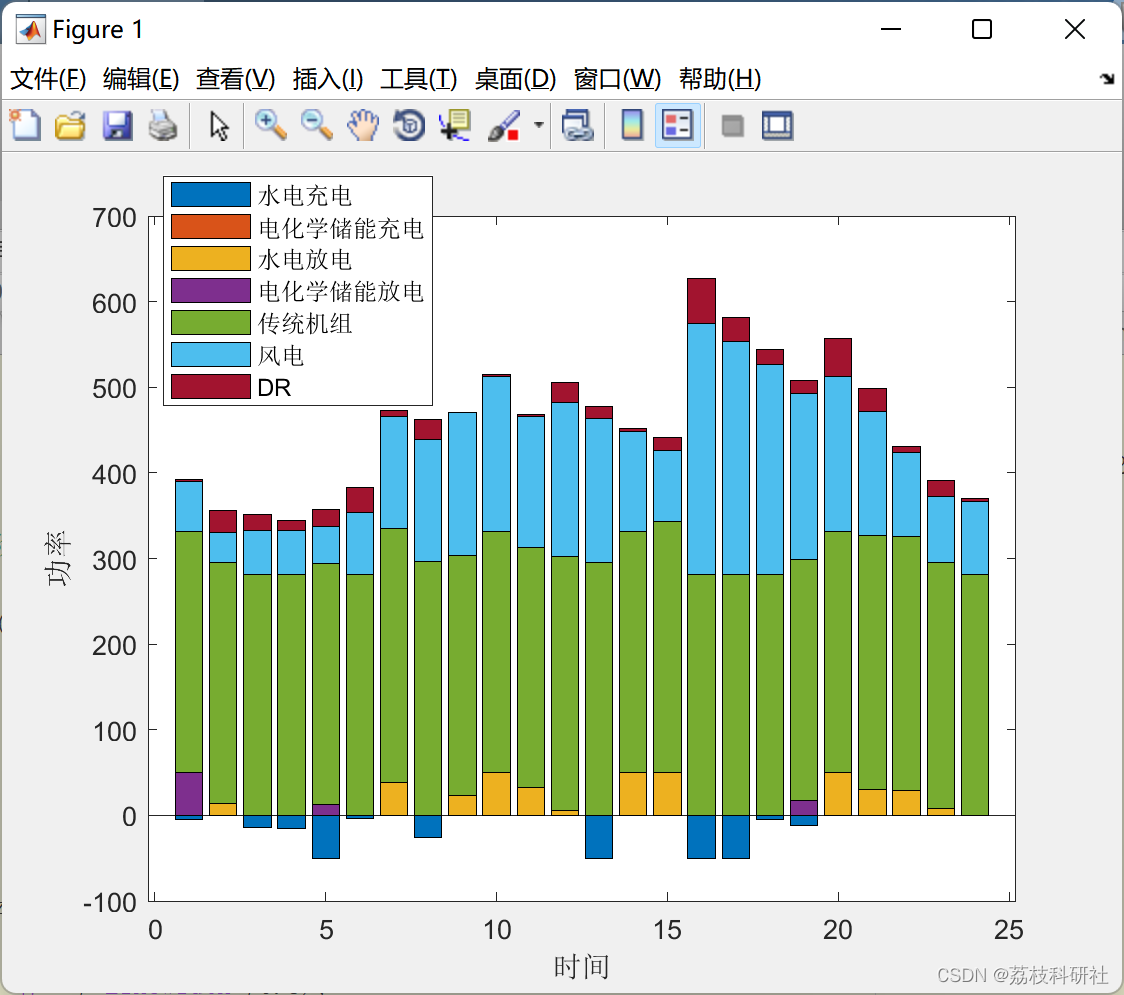

2.1 场景1

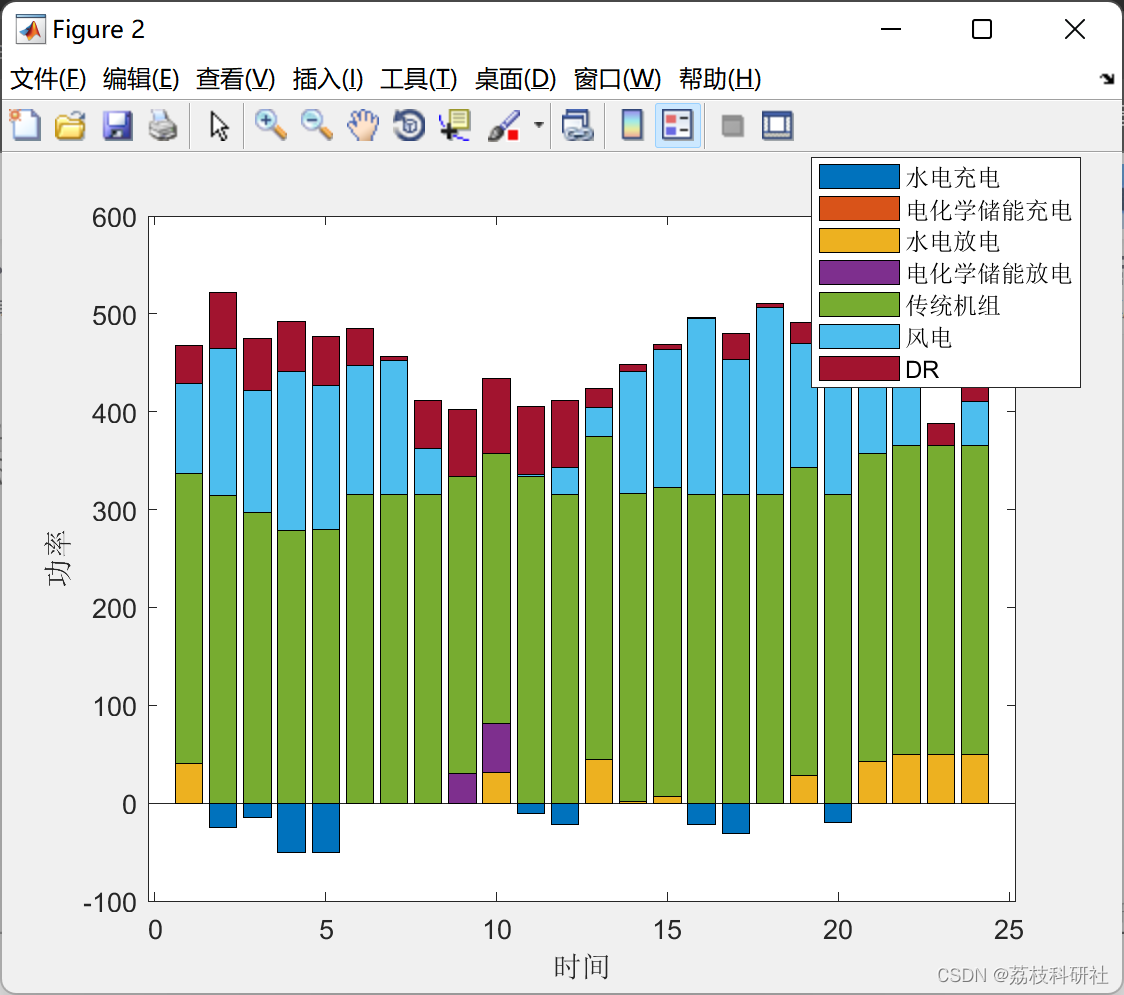

2.2 场景2

算例的结果表明：

1）2 种储能电站参与调度计划的制定能够提高风电消纳，降低风电惩罚成本从而降低系统运行成本。

2）电化学储能电站有快速调节能力，能够有效地对抽水蓄能储能电站的调节能力进行互补，为高发时期的风电与火电提供更好的存储空间。实现在不同时间的调峰效果。

3）多时间尺度能够更好地利用电化学储能电站和 DR 资源的快速调节能力。使得系统对预测数据的精确性有了更好的提升。

4）本文所提调度方法能够广泛适用在新能源出力受限的区域电网，提升风电消纳能力。

🎉3 参考文献

部分理论来源于网络，如有侵权请联系删除。

[1]金力,房鑫炎,蔡振华,陈东海,李亦凡.考虑特性分布的储能电站接入的电网多时间尺度源储荷协调调度策略[J].电网技术,2020,44(10):3641-3650.DOI:10.13335/j.1000-3673.pst.2020.0330.

 🌈4 Matlab代码实现
