双向晶闸管触发原理及驱动电路分析

双向晶闸管有四种触发开通方式，这里基于陈坚老师的电力电子技术课本的定义分析。

1、主电极T1相对T2电位为 + 的情况下，门极G和T2之间加正触发脉冲电流，这时双向晶闸管导通工作在第 I 象限，被称为 I+ 触发方式。

2、主电极T1相对T2电位为 + 的情况下，门极G和T2之间加负触发脉冲电流，Ig从T2流入，G流出，这时双向晶闸管导通工作在第 I 象限，被称为 I- 触发方式。

3、主电极T1相对T2电位为 - 的情况下，门极G和T2之间加正触发脉冲电流，这时双向晶闸管导通工作在第 Ⅲ 象限，被称为 Ⅲ+ 触发方式。

4、主电极T1相对T2电位为 - 的情况下，门极G和T2之间加负触发脉冲电流，Ig从T2流入，G流出，这时双向晶闸管导通工作在第 Ⅲ 象限，被称为 Ⅲ- 触发方式。

I-、Ⅲ-触发方式灵敏度较高，其中Ⅲ+灵敏度较低一般不用。所以通交流电时采用Ⅰ-和Ⅲ-两种触发方式就可以了。

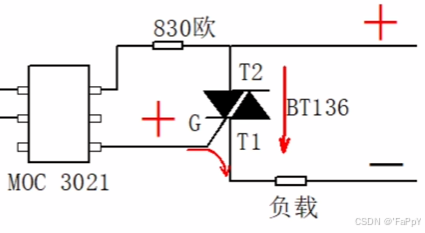

这个830欧姆的电阻根据T2和T1之间的电压和G和T2之间的导通电流计算，这里我用的富森集美的BTA41-800BW双向晶闸管，计算公式后面补一下，最好在门极增加一个缓冲电阻，防止晶闸管失调

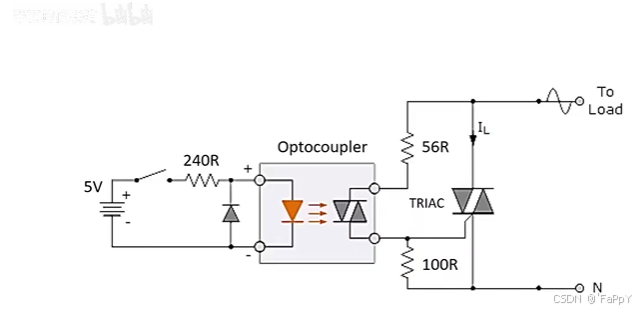

240欧姆电阻的取值，我用的是MOC3021，二极管触发电流15·60mA，正向电压1.23·1.5V。我的引脚输出电压3.3V。那么电阻的取值范围是

取值应该在30~138之间，我取了62欧。
