在拆解荣事达的暖风机时，发现里边有两个AC220V的电机，一个用作风扇，一个用于摇头。但是两个电机并不是通过我们常见的继电器控制的，而是用两个双向晶闸管和控制板上的非隔离电源控制的。

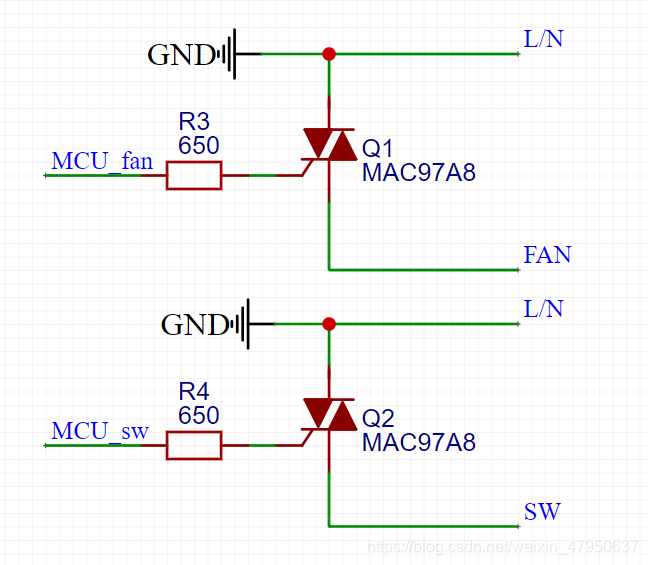

电路图如下：

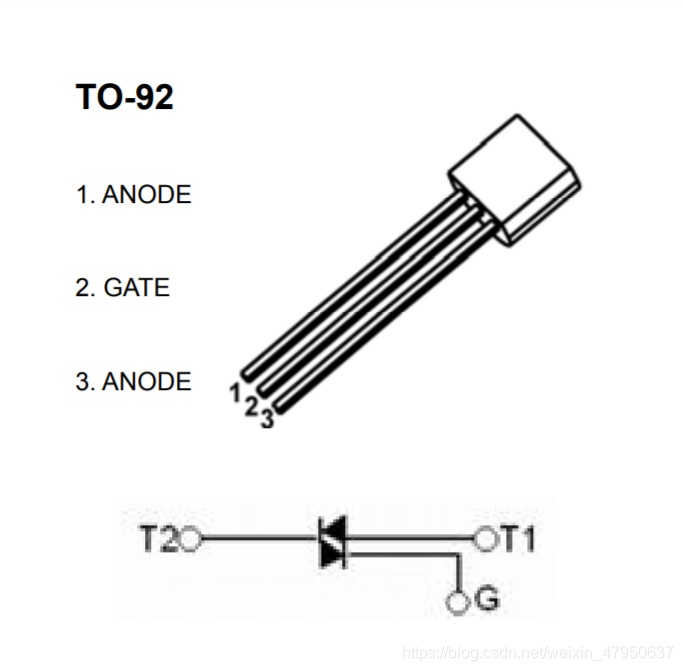

这个方案巧妙地结合了整个系统非隔离电源的特点，再结合MAC97A8双向导通性和600V的导通电压，当MCU_fan和MCU_sw为高电平时T1和T2导通。由此将T1和T2当做开关串在电机回路中，当MCU_fan和MCU_sw为高电平时，电机就可以正常工作。
在非隔离电源网络中，这种方案确实是一种好方案，电路简洁，实现成本低，但在采用隔离电源的产品方案中，这种控制方案又不太合适，如果您有好的方法可以推荐给我们，我们一起分享给更多人。如果您想要开发更多IOT产品，推荐您使用涂鸦智能IoT平台
