91、基于STM32单片机智能台灯 PWM调光坐姿矫正 灯光控制定时台灯设计(程序+原理图+PCB源文件+参考论文+开题报告+流程图+原理图文字讲解+硬件设计资料+元器件清单等)

毕设帮助、开题指导、技术解答(有偿)见文未

目录

摘 要

一、硬件方案

二、设计功能

三、实物图

四、原理图

五、PCB图

六、程序源码

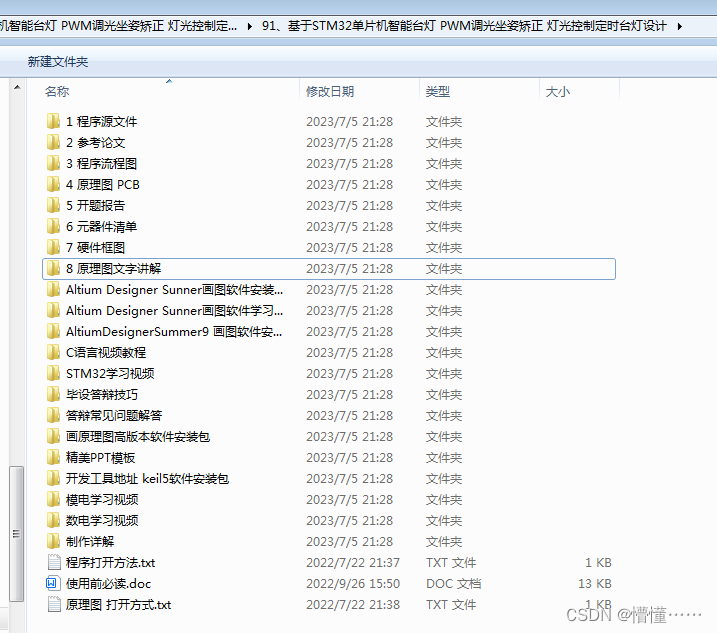

资料包括：

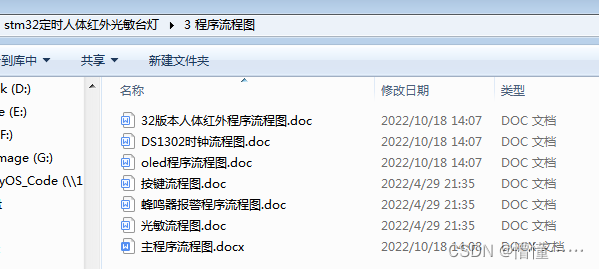

流程图：

  原理图文字讲解：

---

摘 要

随着社会在不断进步，高科技含量决定着产品发展的新趋势和前景，智能化技术在电子产品领域的应用意义深远.电子产品的快速发展，家用台灯也越来越智能化，目前已经应用于实际中的有智能洗衣机，智能空调，智能电磁炉等，而所用的智能化家用台灯都用一个共同的特点，都是利用单片机作为中央控制单元.结合了单片机的智能家用台灯和普通家用台灯相比，使用更方便，安全可靠性也更高，效率更高，最重要的是它们为能源节约提供巨大的帮助.  智能台灯以专门感应人体红外信号的红外传感器为基础，这意味着仅当有人的时候，红外传感器才输出一个信号，经放大处理后达到单片机的输入门限电压，单片机开始运行，台灯自动点亮.当人离开的时候，单片机控制台灯自动关闭，以达到节约用电的目的.此外，通过功能按键可以设置台灯的工作模式分为自动和手动，在此之前如果检测到人坐姿不正确可以通过红外光电进行检查，，台灯上的蜂鸣器将会响起，提醒使用者应该注意坐姿，这个功能可以帮助保护使用者的视力. 

关键词：单片机；智能台灯；红外传感器；人体感应

研究课题的目的和意义
随着科技的发展，人们的生活水平不断提高，高科技产品越来越普及，如何研发能够大大提高人们生活质量并且使用便捷的家用台灯成为台灯产业的重要研究领域． 台灯是人们在日常生活中必不可少的家用台灯.相对于普通的日光灯，其功耗更小，亮度更集中，是人们在夜晚进行阅读和工作的得力助手，但是由于人们在离开时经常忘记关掉台灯，会造成很大的电力能源浪费.如果台灯离门较远，每当夜晚来临时，人们又要摸黑去开灯，非常不方便，也有一定的安全隐患.  虽然现在出现运用传感器和微控制器自动控制灯开启与关闭的技术，并广泛运用于建筑走廊等处所，但是在家居生活方面，自动控制灯具开关的系统却十分少见，而且功能不够完善，不够‚智能‛，比如楼道中的照明灯通常都是采用声音控制.采用声控的方法可以有效的检测声音信号，再通过中央处理单元控制灯的亮灭，但却无法做到精确识别和屏蔽干扰，当环境中有较多噪声时，如当有车经过或是有宠物的声响时，照明灯将不可避免的被噪声影响而产生不必要的点亮，这将造成很大的能源浪费.因此在这里通过研究以检测人体红外辐射为基础的传感控制电路，来解决目前自动控制电路的不足.  目前已有专门用来感应人体红外辐射波长（约为9.5 um）的红外传感器，这便为自动控制照明灯系统提供性能优良的信号采集模块.本课题设计了以STM32单片机为基础，通过红外传感器检测人体红外辐射信号来控制台灯开启关闭的电路系统.当有人出现在红外线传感器的探测范围内，并且满足一定其它设定条件（如光照强度较暗）时，信号采集模块可以提供一个有效的激励信号，通过相应PWM控制灯光亮度调节，以达到节约能源的目的，并且具有光电坐姿检测防近视报警和定时提醒功能。

单片机的选择
方案一 ：选取复杂可编程逻辑元件CPLD作为计步器的控制器，CPLD最典型的特点是接口丰富、使用简单，不仅需要的外围电路简单，而且本身编程使用硬件描述语言进行编程，更加的底层，贴近于硬件本身，可以更好的起到控制目的。此外，CPLD本身还具备资源多、体积小、稳定性高、易扩展等特点。在许多大规模的系统中常常和DSP、或者FPGA等控制器结合起来，实现整个系统的高效控制。但由于本设计系统不需要复杂的功能，对数据运行处理要求也不高。且考虑到设计的成本，此方案舍弃。

方案二 ：选择ST公司的STC89C52单片机作为主控制器，STC89S52主要是低功耗、高性能器件，具有良好的存储功能。该单片机价格低，功能比较全面，  功耗小，但它是个8位存储器，不能达到实现本次设计的需求，故而因此放弃。

方案三 ：STM32单片机是一款超低功耗的32位器件，功能性比较丰富，模电数电集中到一个芯片上，可以较好地解决很多问题，实用性比较强。STM32F103C8T6是该系列应用较为广泛的一款控制芯片，该芯片运行在32位系统、支持精简指令集、超低功耗的混合型单片机，具有高可靠性、低功耗、易扩展、体积小、性价比高、电路简单等优势，在精密仪器上被广泛应用，以及很多智能化产品中，提高产品质量，提升经济价值，已成为众多单片机系列中一颗耀眼的新星。所以选择方案三。

一、硬件方案

硬件构成：STM32单片机+OLED液晶显示+光敏电阻+光电开关+按键设置+蜂鸣器报警+人体红外+DS1302时钟芯片

二、设计功能

灯光调节，人体感应，坐姿校准，蜂鸣器提醒、自动手动模式切换、定时提示.
1、STM32F103C8T6单片机进行数据处理。

2、OLED液晶显示当前时间、亮度等级、自动/手动模式、定时闹钟提醒。

3、DS1302时钟芯片，并且时钟具有掉电行走功能。

4、光敏采集当前光线强度，人体红外检测是否有人。

5、红外光电开关检测是否有遮挡，表示坐姿不正确、蜂鸣器进行报警提醒，液晶显示：请注意坐姿。

6、通过按键进入设置当前时间，还可以通过按键时钟加减。

7、通过可以按键切换自动/手动模式；自动模式下：必须检测到有人，光线暗。

8、按键设置久坐提醒的时间，到了指定的时间后，蜂鸣器嘀嘀嘀进行提醒，一分钟后自动关闭。

9、在自动模式下，不同光线情况下进行PWM灯光调节；在手动模式下，通过按键直接控制灯光亮度加和减，灯光亮度一共为3挡。

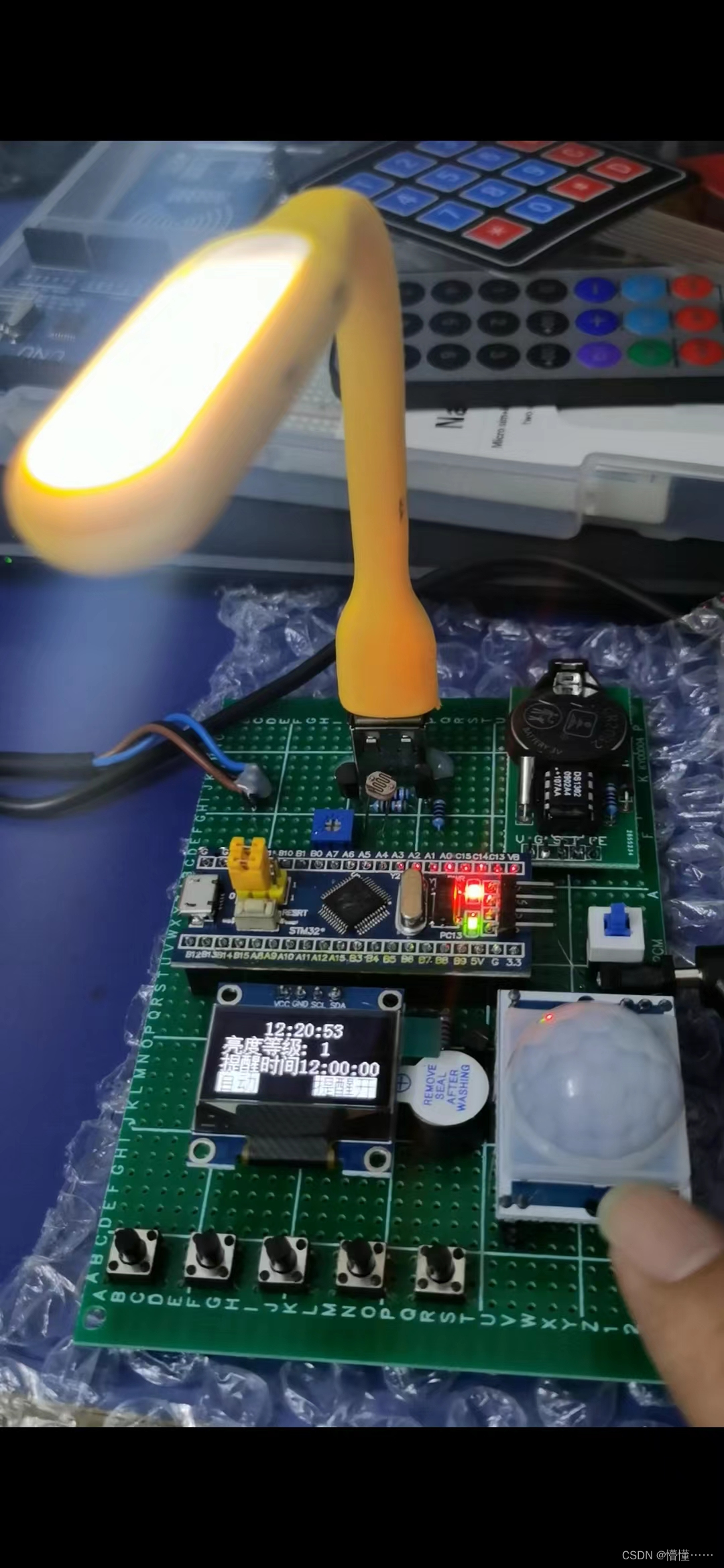

三、实物图

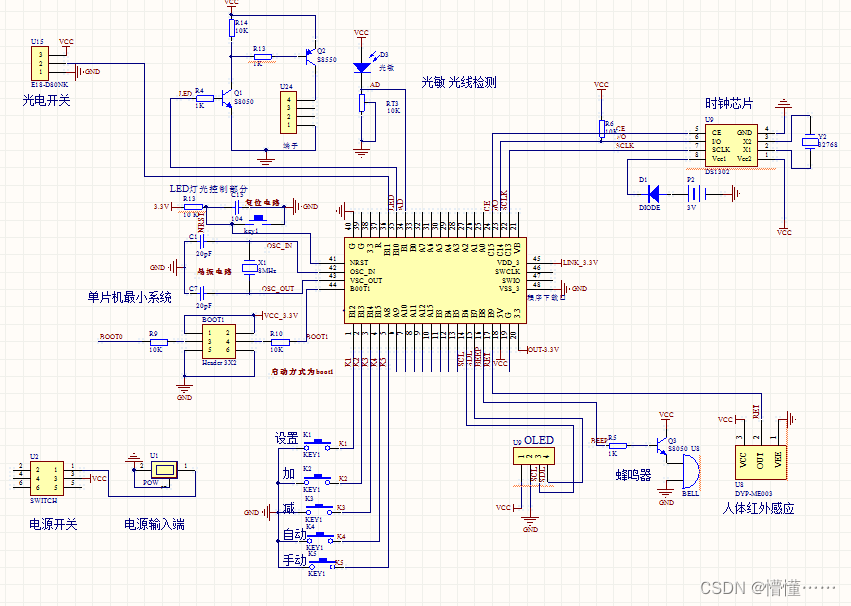

四、原理图

在本设计做的过程中，硬件和软件方面都遇到了许多问题，但是相比于软件，在硬件方面还是比较快解决的方面，因为硬件是比较容易检查出来错误的，软件比较晦涩难懂，还是有一定难度。
在硬件调试问题上，首先焊接好了元器件实物板后，先用万用表测量这个工业板子的电源方面，电源方面是最重要的问题，应该是特别需要检查的地方，以防止电源的短路和正负极的错误。然后在仔细检查电路的连接是否有问题，或者有没有虚焊或者没有焊接到的地方，然后核对一下元器件的安装是否有问题，安装上去是否符合规定，由于已经是大学四年都是做过了很多实训过来了，对于这些还是游刃有余的，但是在上机调试后还是发现了很多的问题。

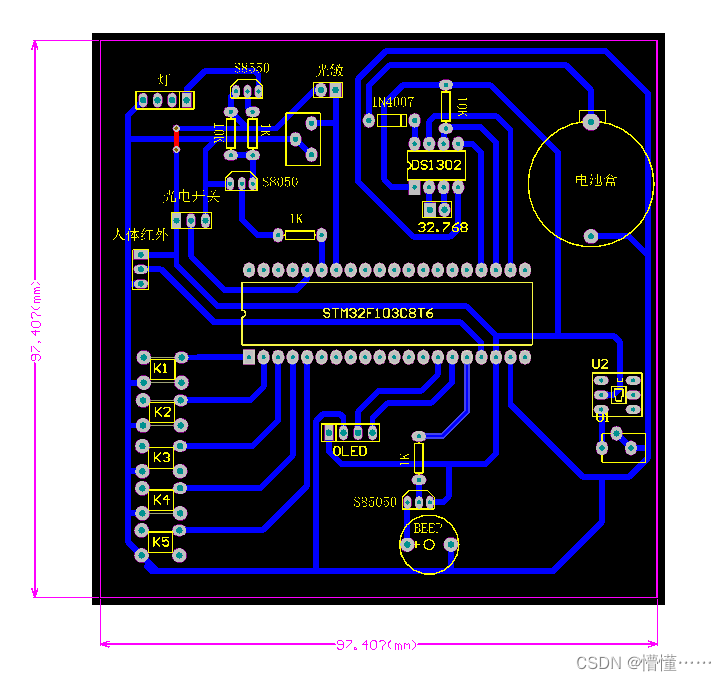

五、PCB图

在本设计做的过程中，硬件和软件方面都遇到了许多问题，但是相比于软件，在硬件方面还是比较快解决的方面，因为硬件是比较容易检查出来错误的，软件比较晦涩难懂，还是有一定难度。
在硬件调试问题上，首先焊接好了元器件实物板后，先用万用表测量这个工业板子的电源方面，电源方面是最重要的问题，应该是特别需要检查的地方，以防止电源的短路和正负极的错误。然后在仔细检查电路的连接是否有问题，或者有没有虚焊或者没有焊接到的地方，然后核对一下元器件的安装是否有问题，安装上去是否符合规定，由于已经是大学四年都是做过了很多实训过来了，对于这些还是游刃有余的，但是在上机调试后还是发现了很多的问题。

六、程序源码

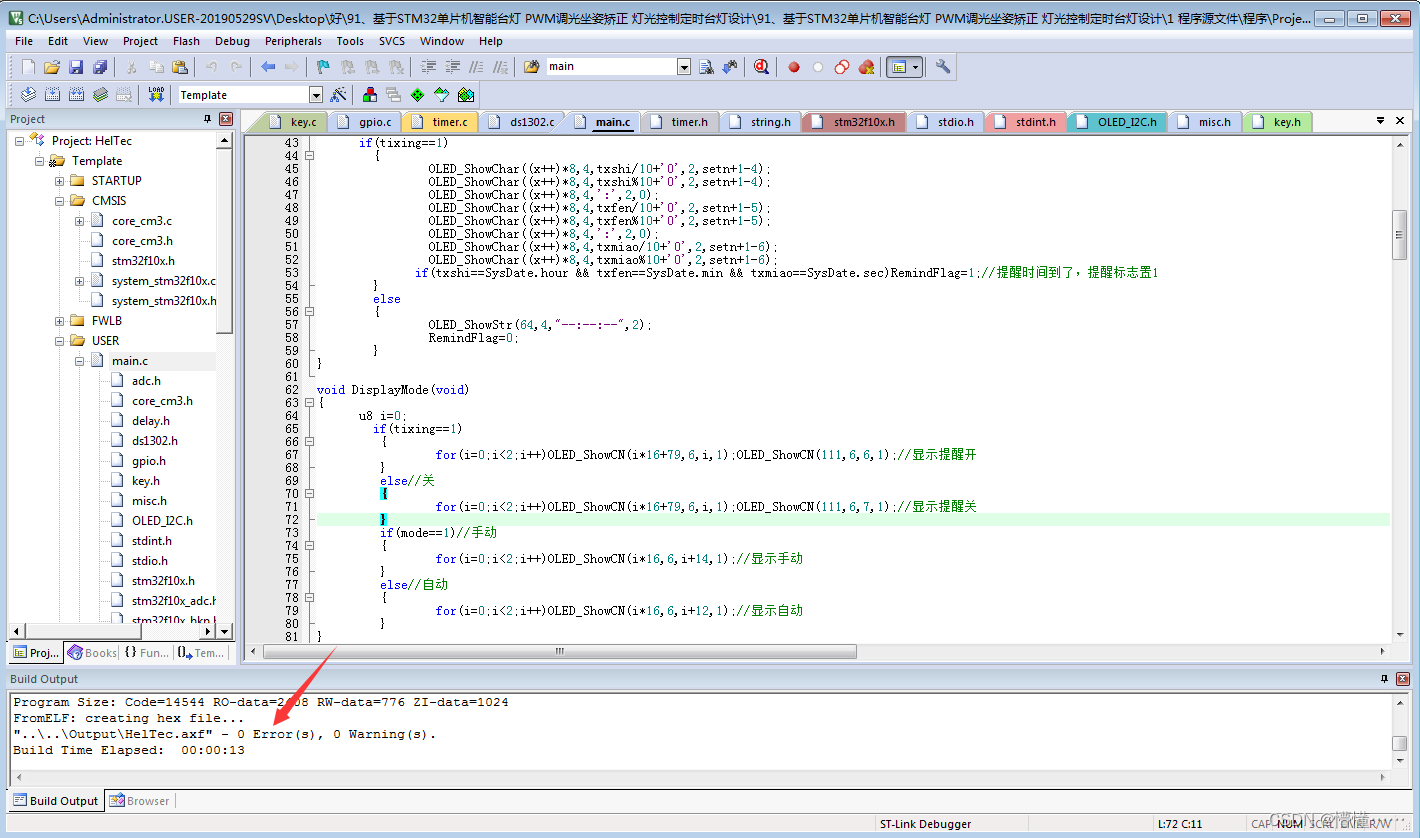

Keil 5是美国Keil Software公司出品的51和STM32系列兼容单片机C语言软件开发系统，与汇编相比，C语言在功能上、结构性、可读性、可维护性上有明显的优势，因而易学易用。Keil提供了包括C编译器、宏汇编、链接器、库管理和一个功能强大的仿真调试器等在内的完整开发方案，通过一个集成开发环境（μVision）将这些部分组合在一起。运行Keil软件需要WIN98、NT、WIN2000、WINXP等操作系统。如果你使用C语言编程，那么Keil几乎就是你的不二之选，即使不使用C语言而仅用汇编语言编程，其方便易用的集成环境、强大的软件仿真调试工具也会令你事半功倍。



资料包括：



流程图：



 原理图文字讲解：
