MCU项目开发流程

一、概要

1.硬件开发

a.硬件工程师根据系统需求设计出对应的电路，输出硬件原理图。
b.PCB工程师根据硬件工程师提供的原理图导入PCB绘制工具，根据要求布局布线，输出PCB制作文件(一般为Gerber文件)。
c.PCB制造商根据Gerber文件生产PCB板。
d.最后由工厂自动化贴片，完成板卡制作。

2.软件开发

根据软件需求，分析需要使用的模块，查看对应的模块原理图，通过配置寄存器驱动模块运行。

二、系统工程师分析需求

负责沟通和管理产品详细技术需求；
负责分析及完善客户需求并解析给内部产品开发团队；
根据客户需求设计系统技术方案并进行可行性及风险评估。

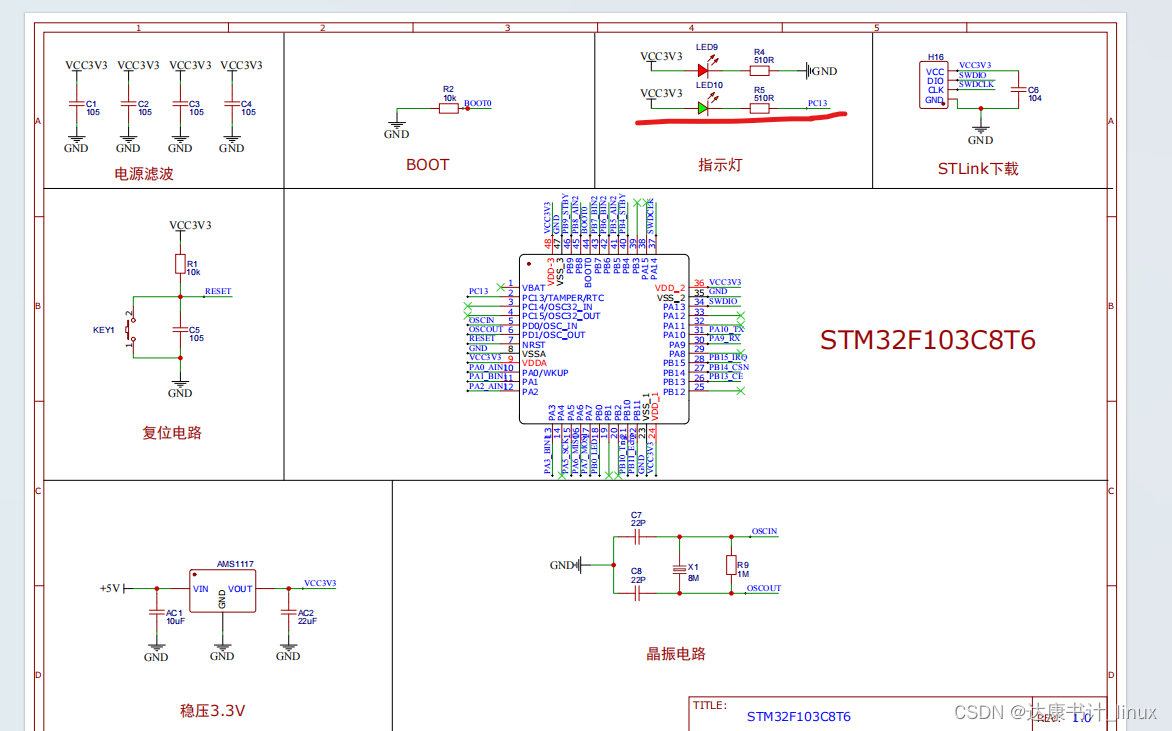

三、硬件工程师绘制原理图（LED灯为例）

点亮LED灯，则需要给LED灯供电：

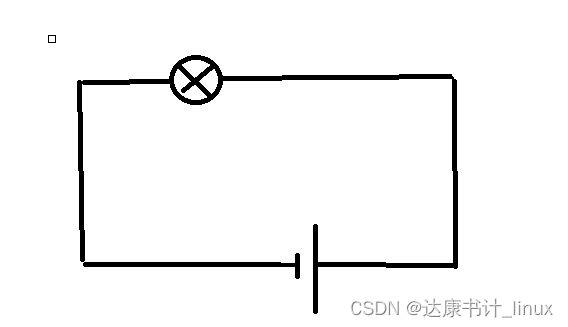

简单的电路：

在芯片中也是一样，给led供电：
1.若PC13引脚输出为高电平（3.3V），则LED10灯两端都是3.3V会导致没有电流通过LED10，结果LED10为熄灭状态。
2.若PC13引脚输出为低电平（GND），则LED10灯两端有电压差会有电流通过LED10，结果LED10为点亮状态
总结：先由稳定电源给芯片供电，芯片通过程序使对应引脚输出高电平或者低电平，从而控制LED灯的亮灭。

四、PCB工程师制作PCB板

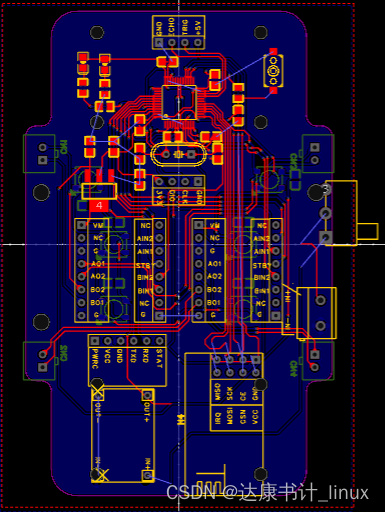

PCB板绘制：将硬件工程师绘制的原理图导入AD工具中进行布局布线。

打板：从AD工具中将制作好的PCB导出指定格式的文件给工厂进行PCB打板制作。

四、软件工程师开发功能

根据系统需求，提取成软件需求，然后进行软件详细设计，开发相应的功能
需要掌握如下技能：
1.能看懂硬件原理图,
2.能看懂芯片手册，了解芯片工作原理
3.熟悉驱动各种外设模块工作

五、测试工程师进行功能测试

软件集成后，将软件烧录到硬件中，进行功能测试。一系列测试都OK后测试工程师即可根据项目节点安排下发软件到工厂进行产品生产。
