计算机网络实验三

CPT实验

• CPT软件使用

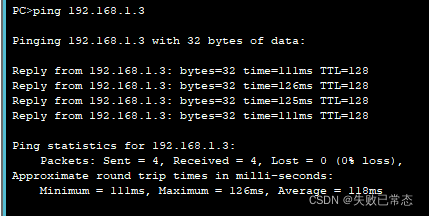

  通过ping对方的ip查看网络配置是否配置好了


1.PC0 能否 ping 通 PC1、PC2、PC3 ？
pc0可以ping成功pc1，但是不能和pc2和pc3ping成功。

2.PC3 能否 ping 通 PC0、PC1、PC2 ？为什么？
pc3能ping成功pc2，但是不能ping成功pc0和pc1，因为pc3和pc2的ip为192.168.2.2/24和192.168.2.1/24，他们和pc1192.168.1.1/24不位于同一子网，然后我们并没有配置网关信息，所以不同子网下的计算机没有网关是不能通信的，所以ping失败。

3.将 4 台 PC 的掩码都改为 255.255.0.0 ，它们相互能 ping 通吗？为什么？
可以，因为位于同一子网的网络是互通的。

4.使用二层交换机连接的网络需要配置网关吗？为什么？
需要配置网关。二层交换机的网关主要用于远程登录（SSH/telnet）管理，以及发生故障的时候，可以通过SNMP trap消息向网管系统发送报警消息。

• 交换机接口地址列表

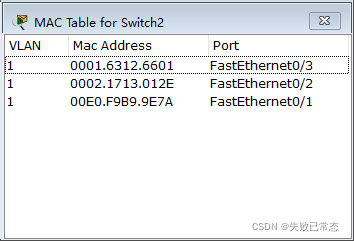

  将pc0 ping pc1以后交换机里面就会有mac信息


• 生成树协议

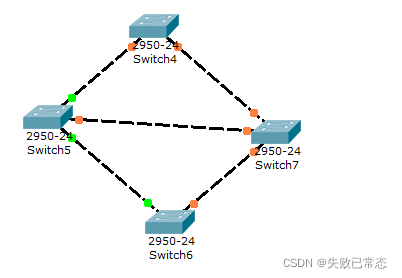

  初期为

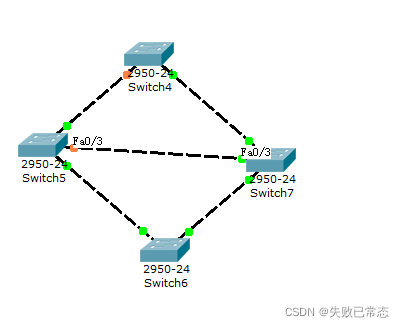

  随后

  交换机的 STP 协议即生成树协议始终自动保证交换机之间不会出现回路，从而形成广播风暴。

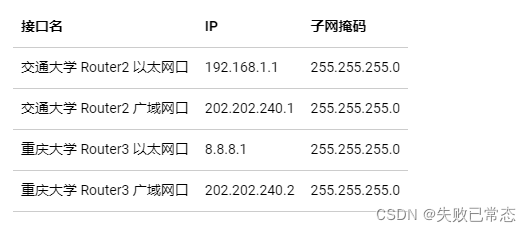

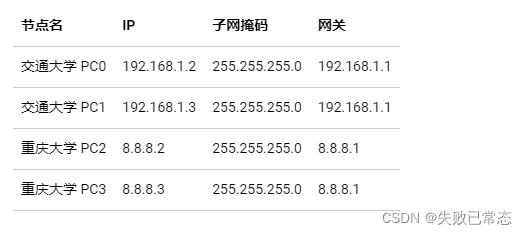

• 路由器配置初步

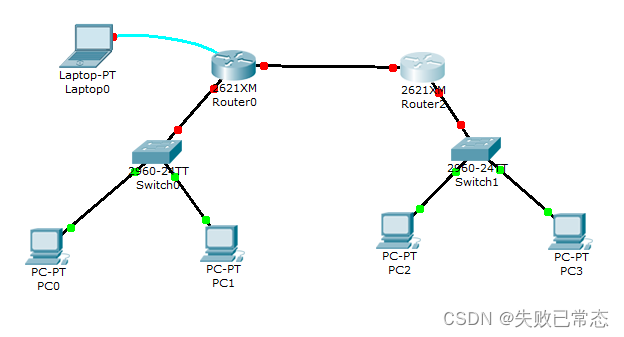

  现实中，交通大学和重庆大学的连接是远程的。该连接要么通过路由器的光纤接口，要么通过广域网接口即所谓的 serial 口（如拓扑图所示）进行，一般不会通过双绞线连接（为什么？）。
  因为双绞线它最大的距离就100m，现实中重庆大学和重庆交通大学的距离不可能就这么近。

现在交通大学内的各 PC 及网关相互能 ping 通，重庆大学也类似。但不能从交大的 PC ping 通重大的 PC，反之亦然，也即不能跨子网。为什么？
因为重庆交通大学和重庆大学位于不同的子网之中，广播消息只能在同一子网传播。

• 静态路由
  静态路由是非自适应性路由协议，是由网络管理人员手动配置的，不能够根据网络拓扑的变化而改变。 因此，静态路由简单高效，适用于结构非常简单的网络。

• 动态路由RIP
  先把路由器断电，然后再开启，这时候路由信息就没有了，再使用no命令清空静态路由。最后再配置动态路由。
  一般不使用该规则。

• 动态路由OSPF
  依旧是关闭电源，重启，使用no命令清除RIP路由。
  可以在特权模式下使用 debug ip ospf events 开启 OSPF 诊断（no debug ip ospf events 关闭诊断）， 可看到路由器之间发送的 Hello 信息用以诊断当前的链路是否发生改变以便进行路由调整（事件触发而非定时更新！）。

• 基于端口的网络地址翻译PAT
  NAT 的实现方式一般有三种：
  1.静态转换： Static NAT
  2.动态转换： Dynamic NAT
  3.端口多路复用： OverLoad

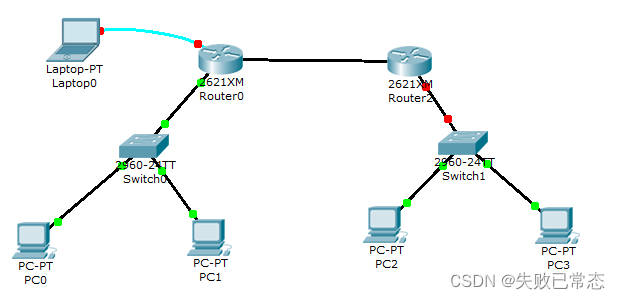

  我们仍然在该拓扑图进行实验，在该结构中，将路径进行配置



• 虚拟局域网VLAN

•

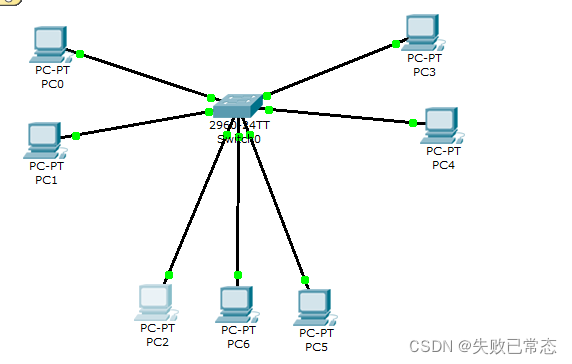

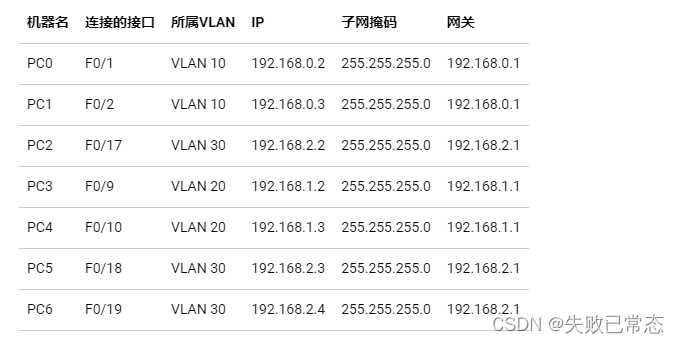

  按照上图进行配置

  配置好信息以后的图如上

分析一下当前为何不同 VLAN 中的 PC 不能通信？网关在此起什么作用？我们的网关又在何处？如何发起广播测试？
VLAN具有分割网络的作用，因此不能通信，VLAN只是数据链路层协议，划分为广播域，而不需要考虑IP，网关是用来进行协议转换的。不同的网段之间需要通信一定需要网关，遥想发起广播域，那么需要引入三层设备。

• 虚拟局域网管理VTP

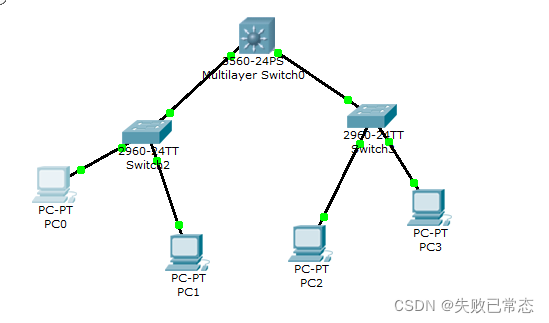

  我们首先构建如图

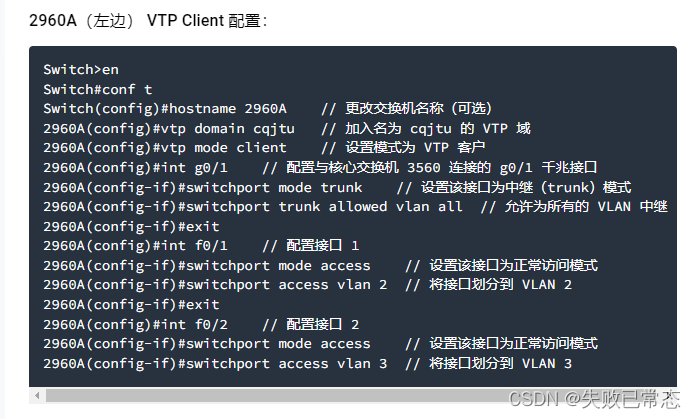

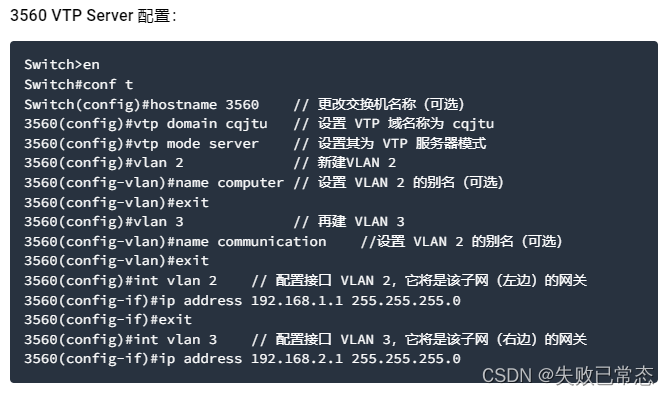

  接下来进行配置



  再将ip信息填入，最后得到一个完整的网络

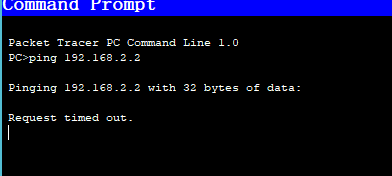

使用 PC0（192.168.1.2） ping PC1（192.168.2.2） 的结果如何？使用 PC0 ping PC2 的结果如何？想想为什么？

它会ping失败

它会成功
原因是他们位于不同的VLAN。

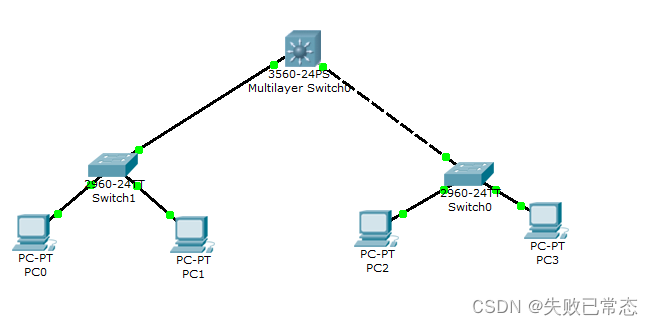

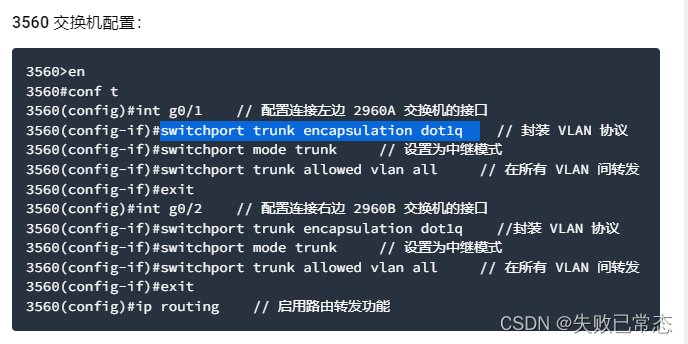

• VLAN间的通信

  配置完成就可以通信了。

现在再使用 PC0（192.168.1.2） ping PC1（192.168.2.2） 的结果如何？使用 PC0 ping PC2 的结果如何？
都可以成功。

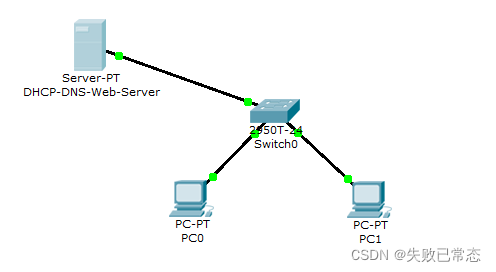

• DHCP、DNS及Web服务器简单配置

  查看配置发现获得网络配置。
