Cisco Packet Tracer 实验

1.直接连接两台PC构建LAN

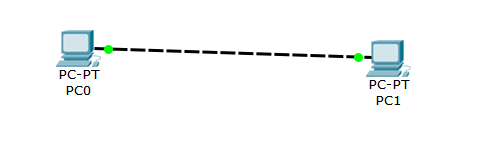

如下图建立网络拓扑

两台PC基本网络配置如下图

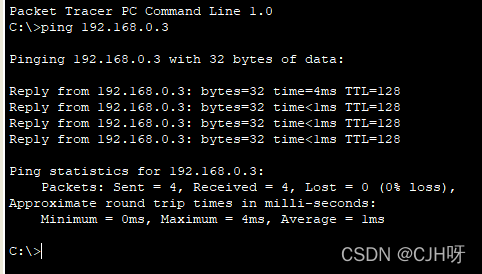

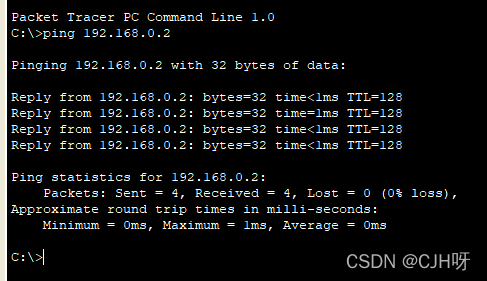

然后ping双方


成功

---

2.用交换机构建LAN

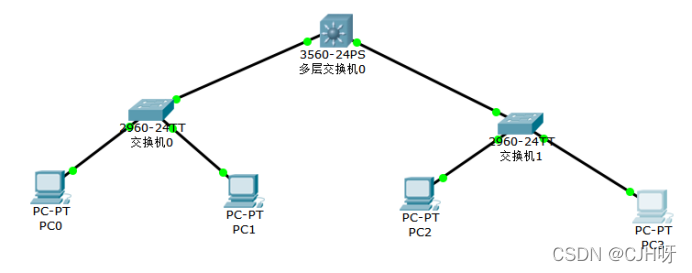

如下图建立网络拓扑并做基本配置

问题

1.PC0能否ping通PC1、PC2、PC3？

2.PC3能否ping通PC0、PC1、PC2？为什么？

3.将4台PC的掩码都改为255.255.0.0，他们能相互ping通吗？为什么？

4.使用二层交换机连接的网络需要配置网关吗？为什么？

(1)PC0能ping通PC1，但不能ping通PC2和PC3
(2)PC3能ping通PC2，但不能ping通PC0和PC1，因为PC3和PC2在同一子网，但PC3和PC0、PC1不在同一子网
(3)能，因为改掩码之后他们处于同一子网
(4)不需要，因为交换机只有二层，与网络层无关，所以不用设置网关

试一试

集线器 Hub 是工作在物理层的多接口设备，它与交换机的区别是什么？请在 CPT 软件中用 Hub 构建网络进行实际验证。

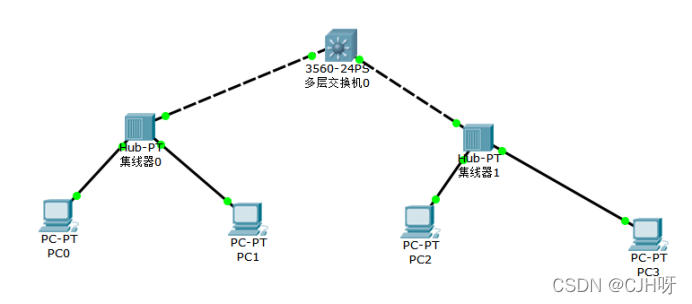

按下图建立网络拓扑，并设置4台PC均在同一子网

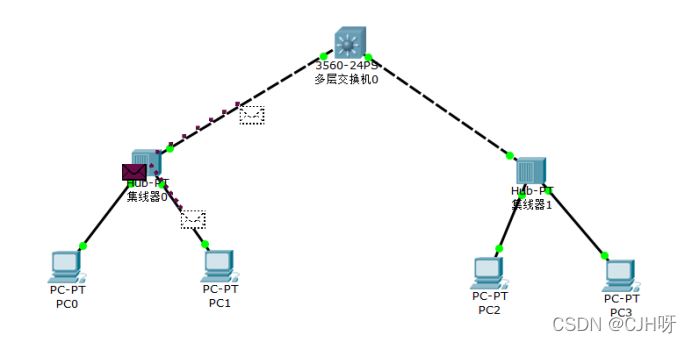

(1)从PC0发数据到PC2演示如下
当数据到达集线器后，集线器将数据以广播的形式发出

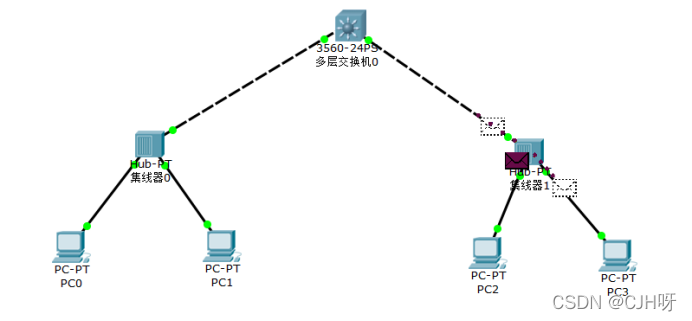

而后PC2收到数据回复给PC0时到达集线器1，集线器1仍然是以广播形式发出

(2)从PC0发数据到PC1演示如下
集线器仍然是以广播形式发出

而后接收到的交换机判断目的地不在另一侧，则不转发
