Arduino UNO给Arduino Nano烧录Bootloader

目录

1  硬件连线

1.1 硬件连线（文字）

1.2 硬件连线（实物图）

1.2.3 实物连线图如下：

---

1  硬件连线

1.1 硬件连线（文字）

A板（Arduino UNO）	B板（Arduino Nano）
D10	RST
D11	D11
D12	D12
D13	D13
5V	5V
GND	GND

1.2 硬件连线（实物图）

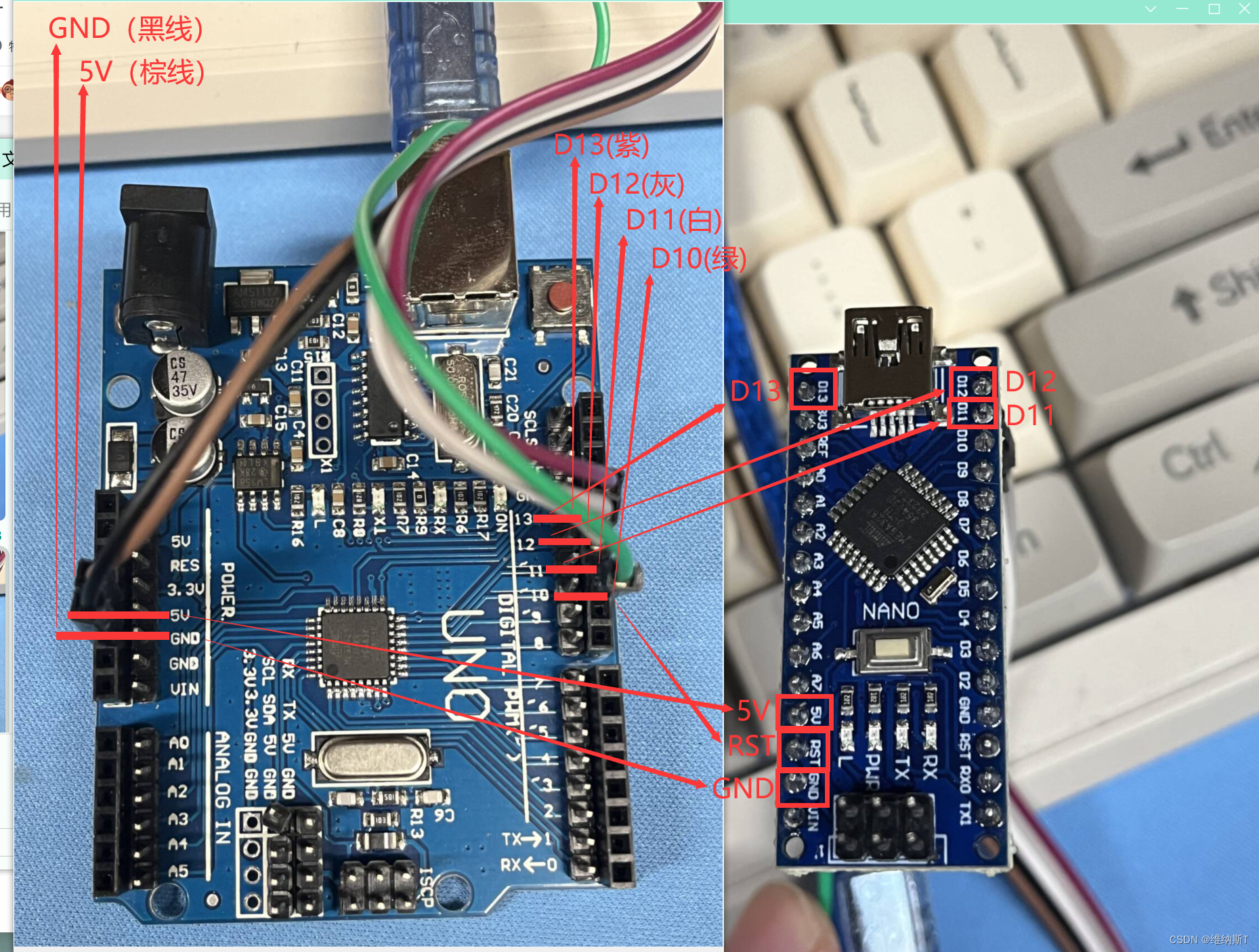

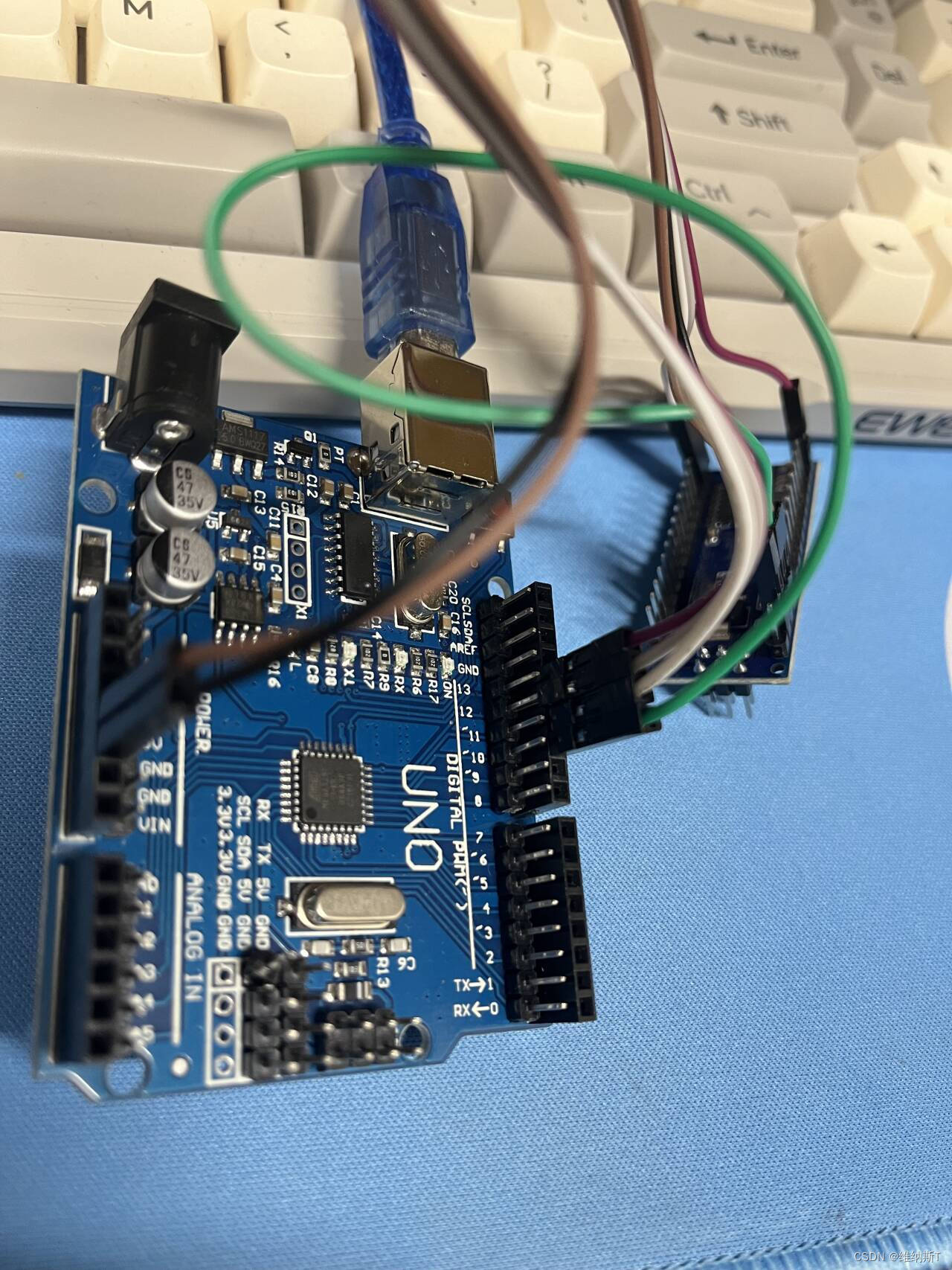

1.2.3 实物连线图如下：

2 烧录程序

2.1 给Arduino UNO烧录Arduino ISP程序

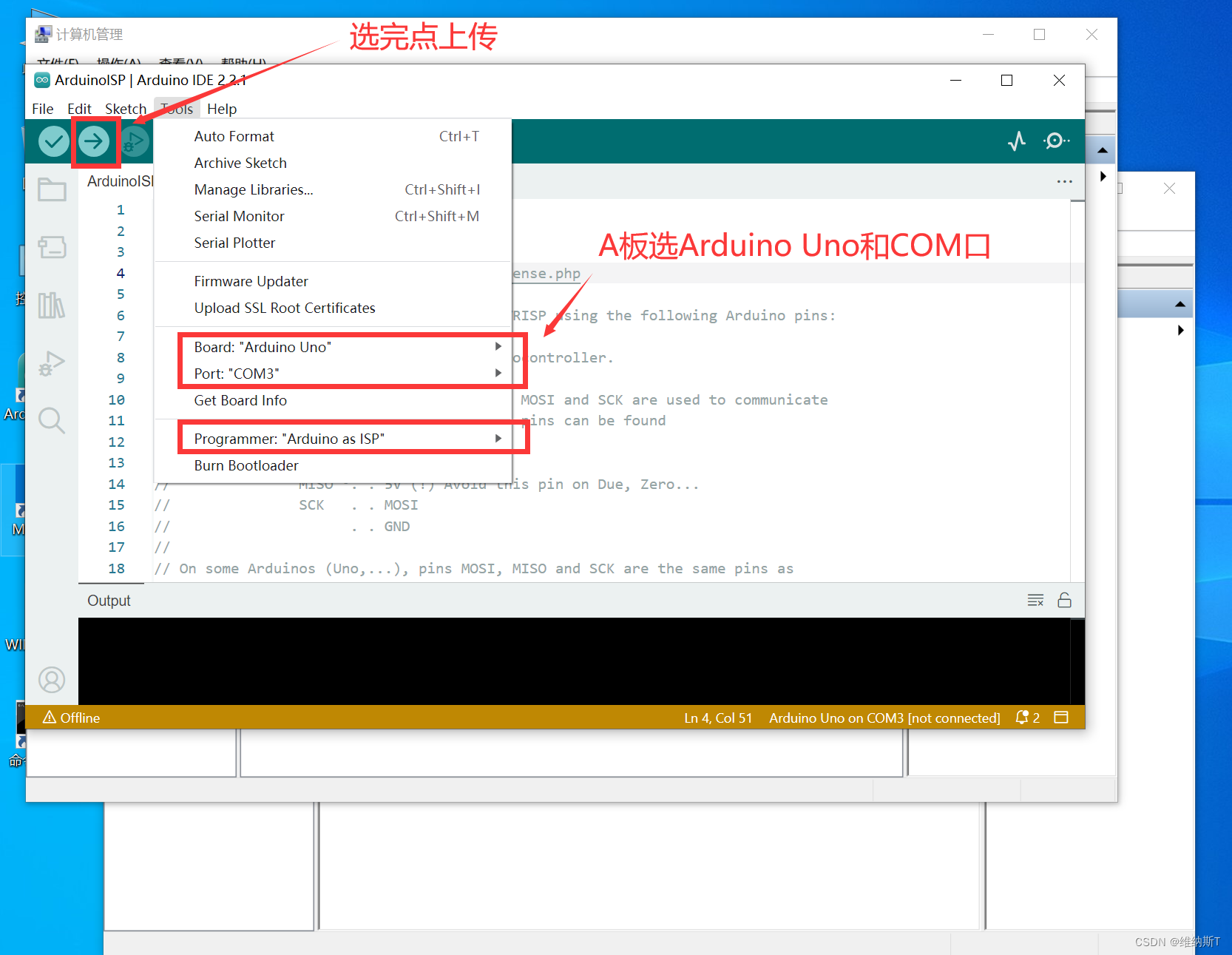

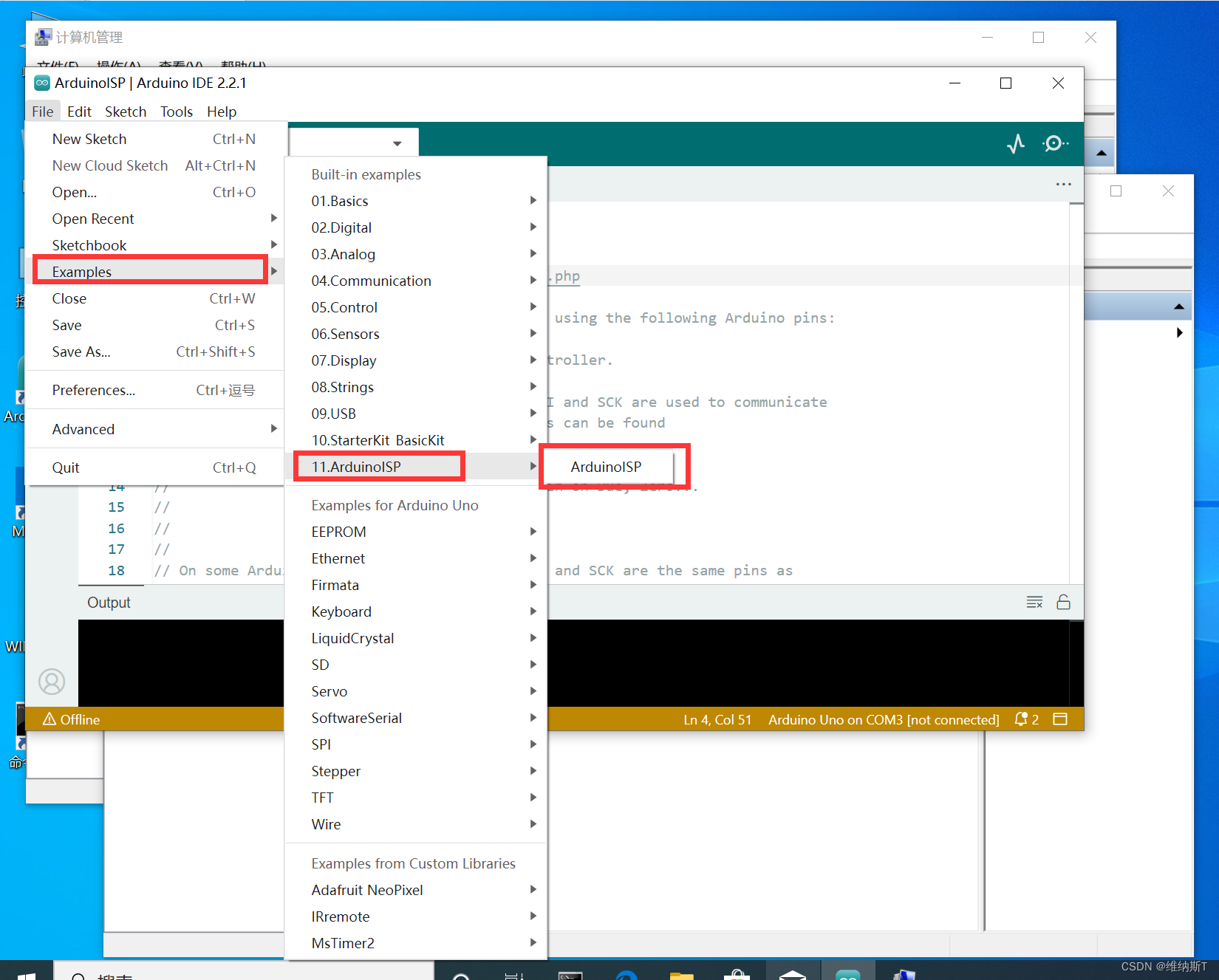

打开示例程序中的Arduino ISP，直接用上传的方式上传给uno板。

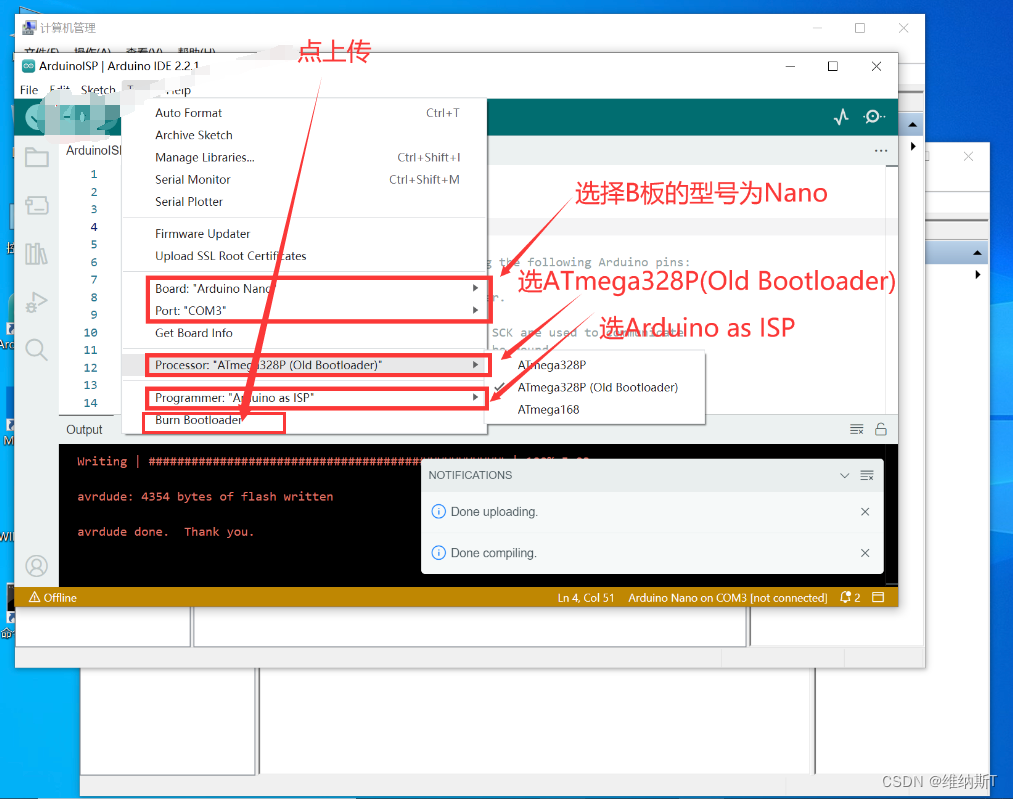

2.2 用Arduino UNO烧录Bootloadre给Arduino Nano

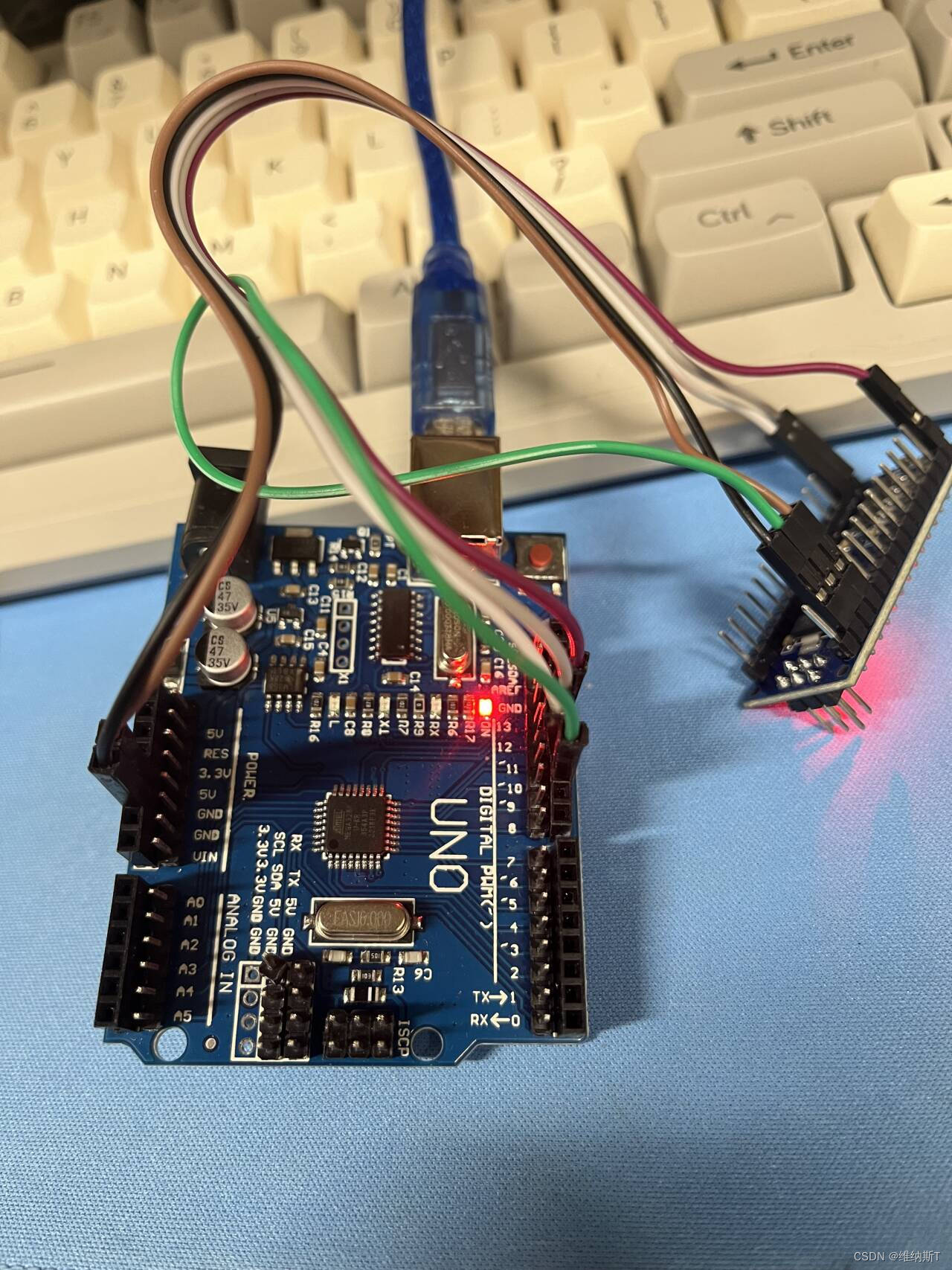

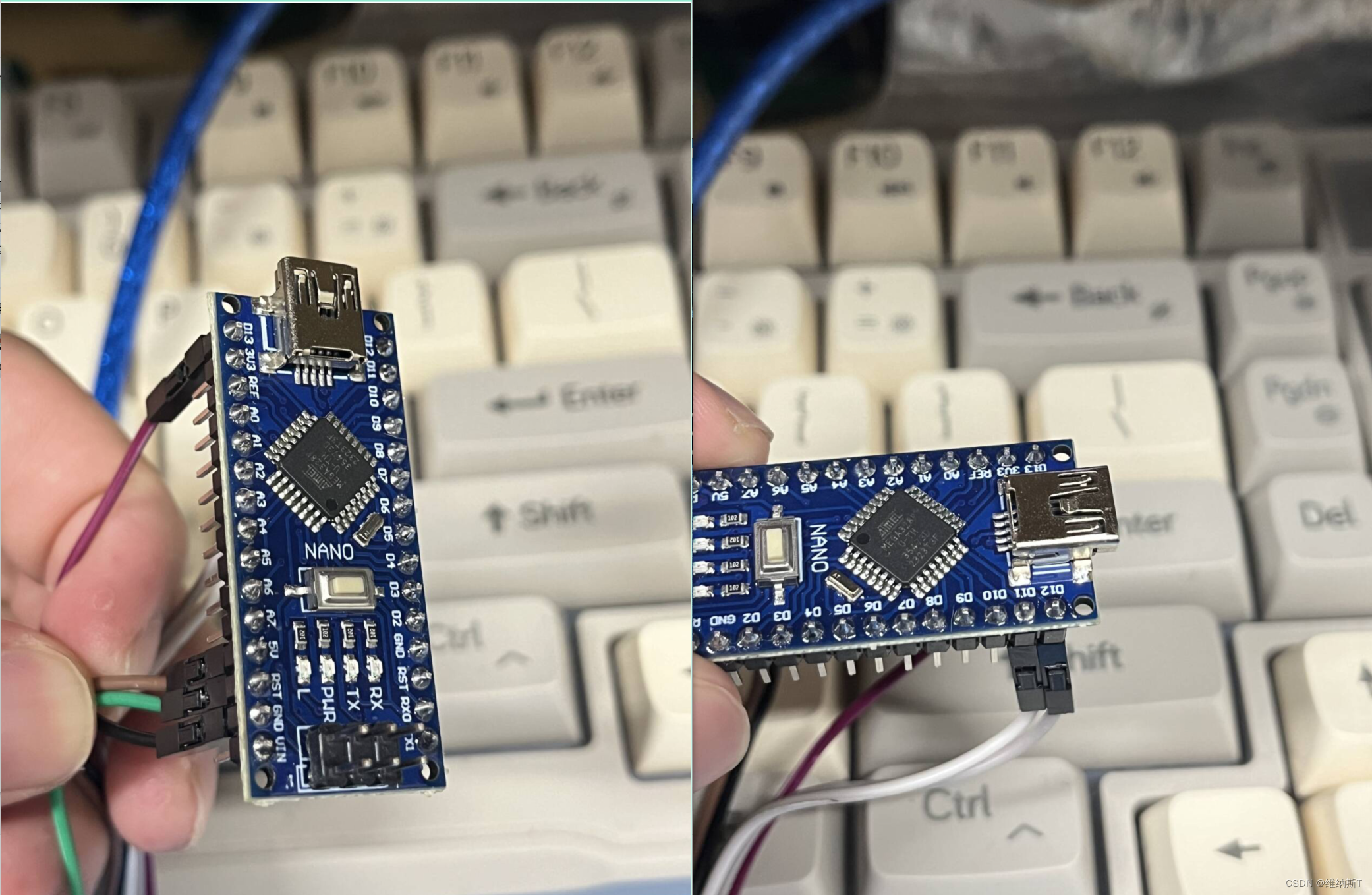

2.2.1 UNO给Nano烧录Bootloader的时候，实物连接如下：

结束~~
