烟雾检测传感器实验-传感器原理及应用实验

一、实验实训主要内容

学习烟雾检测传感器的原理及检测方式，了解烟雾检测传感器的实验原理和技术指标，熟练掌握烟雾检测传感器的工作步骤，并结合实际加以应用。

二、实验实训方法、过程步骤

（1）搭建好实验设备，将烟雾检测传感器安装在4号节点上，打开电脑上的Keil集成开发环境，编译配套文件的Test.uvproj工程文件。

（2）编译成功后，把J-LINK与节电脑连接，再点击Keil软件的load按钮下载到节点板，然后使用配套串口线将计算机串口与4号节点的DB9串口接头相连并打开节点白色开关。

（3）打开串口调试工具和正确的端口，并进行9600-8-N-1设置，以便串口与芯片正常交互。

（4）配置节点地址、获取传感器数据。

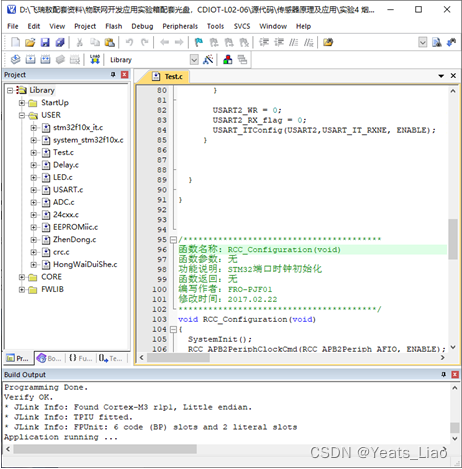

第一步：打开Keil集成开发环境和Test.uvproj工程文件，编译整个工程，生成Test.hex可执行文件，如下图所示：

第二步：把J-LINK与节点
