简单电力系统潮流计算-ChatGPT4o解析+清华孙宏斌电力系统分析

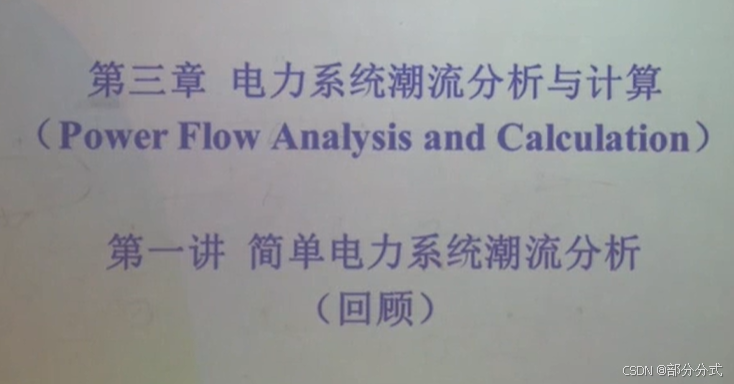

这张图片的内容显示的是电力系统的一个部分，主要是关于 “电力系统潮流分析与计算” 这一主题。具体来说，这部分内容可能是某一课程或讲座的目录，涉及电力系统的潮流分析和计算方法。图片上的文字主要有两个部分：

1. 第三章 电力系统潮流分析与计算
   这是课程的第三章标题，表示该部分内容讲解电力系统潮流分析的方法和计算的相关知识。潮流分析是电力系统分析中非常重要的一部分，它涉及如何计算电力系统各个元件之间的电力流动、功率损耗等。其目的是确保电网的正常运行、确定最优的功率调度，避免系统过载或故障。

2. 第一讲 简单电力系统潮流分析（回顾）
   这是该章的第一讲标题，指出该讲会讲解一种简单的电力系统潮流分析方法，并且可能包括对之前学习内容的回顾。简单电力系统潮流分析可能会涉及如何基于基本的电网模型进行功率流计算，适用于一些基础的电力系统场景。

潮流分析的基本概念

潮流分析（Power Flow Analysis）是电力系统分析的核心工具之一。它主要用于计算电力系统中各个节点的电压、功率、相位等参数，以确保电力系统的稳定性和安全性。潮流分析的目的是解决电力系统各个设备之间的功率传输，分析并确定每个节点的电压幅值和相位角，从而保证电力的高效分配。

在分析中，一般有两种常见的方法：

1. 牛顿-拉夫森法：这是一种迭代法，用于求解非线性方程组，广泛应用于大型电力系统的潮流计算。
2. 高斯-赛德尔法：这种方法相对较简单，但它适用于规模较小的电力系统。

总的来说，这部分内容是关于电力系统中如何通过数学模型和计算工具分析系统的电力流动，确保系统的稳定和安全运行。

这张图片中的内容展示了一些与电力系统潮流分析相关的基本问题，下面我将逐一详细解释这些问题：

1. 什么是电力系统潮流？（重要）

• 解释：
  电力系统潮流（Power Flow）是电力系统分析中最基本的分析方法之一。它主要描述了电力从发电机通过电力线路传输到负载的过程。在潮流分析中，我们关心的是系统中各节点（例如发电厂、变电站、用电负载等）的电压、功率和电流的分布。潮流分析的目的是确保电力系统在安全、可靠和经济的条件下运行。

  在进行潮流分析时，通常采用的两种主要方法是 牛顿-拉夫森法（Newton-Raphson method） 和 高斯-赛德尔法（Gauss-Seidel method），这两种方法通过求解一组非线性方程来确定系统中各节点的电压值。

2. 潮流分析有何特殊性？

• 解释：
  潮流分析有一些独特的特点，主要体现在以下几个方面：
  • 非线性： 电力系统中的方程是非线性的，尤其是功率方程，这使得潮流分析过程具有一定的复杂性。
  • 约束条件： 在潮流分析中，我们需要考虑电压、功率、设备的负荷能力等多个约束条件。系统中的每个节点都有电压、功率、负荷等约束，需要在计算过程中得到满足。
  • 稳定性： 潮流分析不仅仅是计算功率流，还需要确保系统稳定，防止出现过载、频繁波动等问题。

3. 如何计算电压降落和功率损耗？（基本）

• 解释：

  • 电压降落（Voltage Drop）： 在电力系统中，电流通过电线时，由于电阻和电抗的存在，会导致电压下降。电压降落是电力系统设计和优化中的一个关键因素。如果电压降落过大，可能导致设备无法正常工作或效率降低。电压降落的计算通常依据欧姆定律和功率传输理论，使用复杂的数学公式来求解每条线路的电压降。

  • 功率损耗（Power Loss）： 电力在传输过程中会产生功率损耗，主要由于线路的电阻和系统中的其他阻抗。功率损耗计算通常与电流大小、线路的电阻、传输距离等因素相关。功率损耗会影响系统的整体效率，因此潮流分析中也需要考虑如何最小化损耗，提升传输效率。

4. 潮流分析有何特征？

• 解释：
  潮流分析的特征主要表现在以下几个方面：
  • 稳态分析： 潮流分析通常假设系统处于稳态条件下，即系统中的电流和电压不会随着时间发生大幅变化。
  • 计算量大： 尤其是在大型电力系统中，潮流分析需要处理大量的数据和方程，因此需要高效的计算方法和强大的计算能力。
  • 多种方法： 除了牛顿-拉夫森法和高斯-赛德尔法，潮流分析还可以采用其他方法，如直流潮流法、分解法等，根据不同的系统规模和精度要求来选择合适的计算方法。

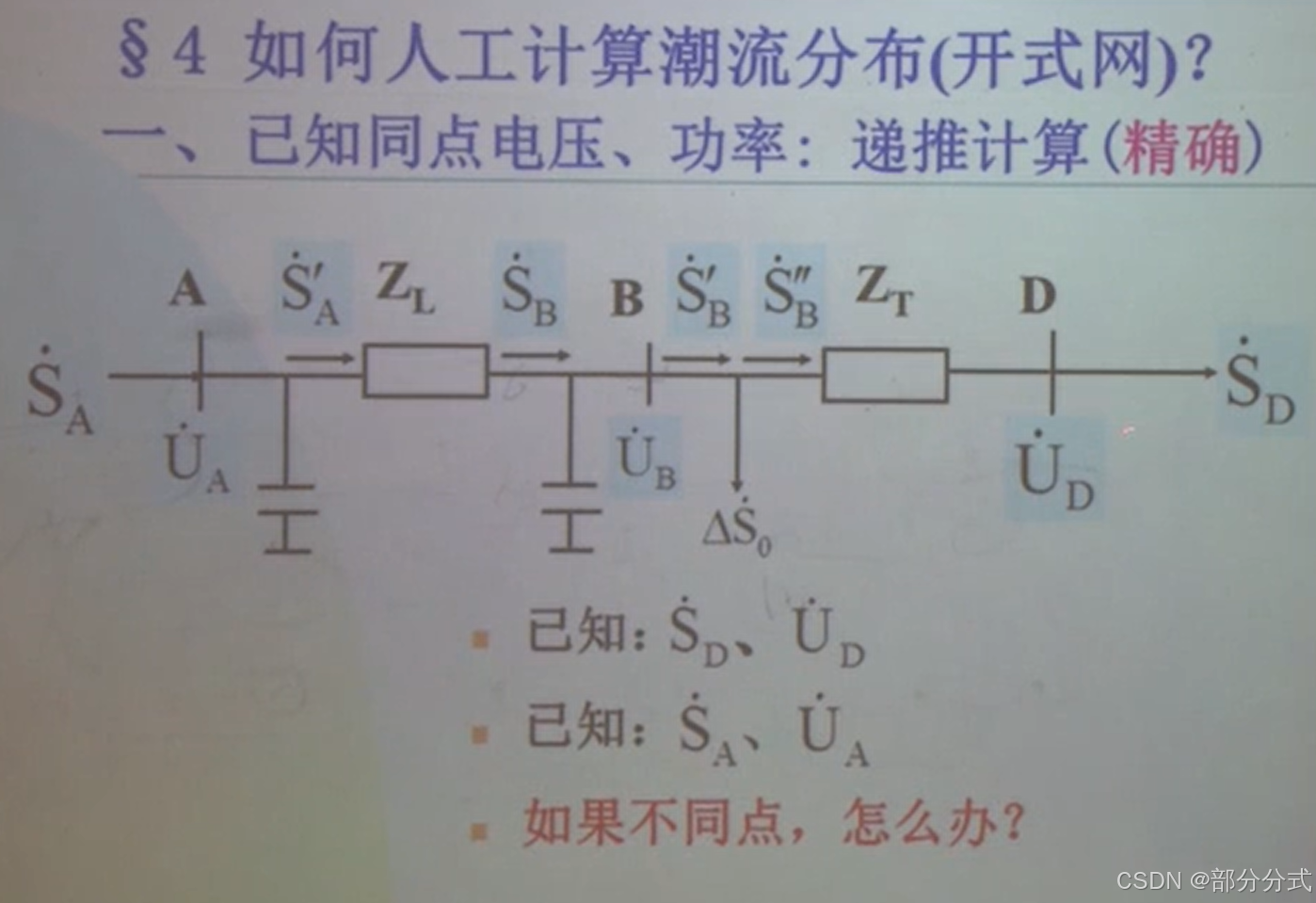

5. 如何人工计算潮流？（困惑？物理概念）

• 解释：
  人工计算潮流分析通常是指在没有计算机辅助工具的情况下，通过手动计算来求解电力系统的功率流动。虽然现代电力系统中大多采用计算机软件来完成潮流分析，但在学习和教学过程中，人工计算仍然是非常重要的一环，帮助学生理解潮流分析的基本原理和计算方法。

  在进行人工计算时，通常使用简单的电力系统模型，如2节点或3节点系统，通过手动求解一组线性或非线性方程来确定各节点的电压和功率。这种手动计算方法可以帮助我们理解电力系统中的基本物理概念，如功率平衡、电压控制和损耗。

---

总体来说，这些问题是电力系统潮流分析的基础问题，涉及了基本概念、计算方法以及分析中的特性。它们对学习电力系统分析和设计非常重要，是了解复杂电力系统运行的关键。

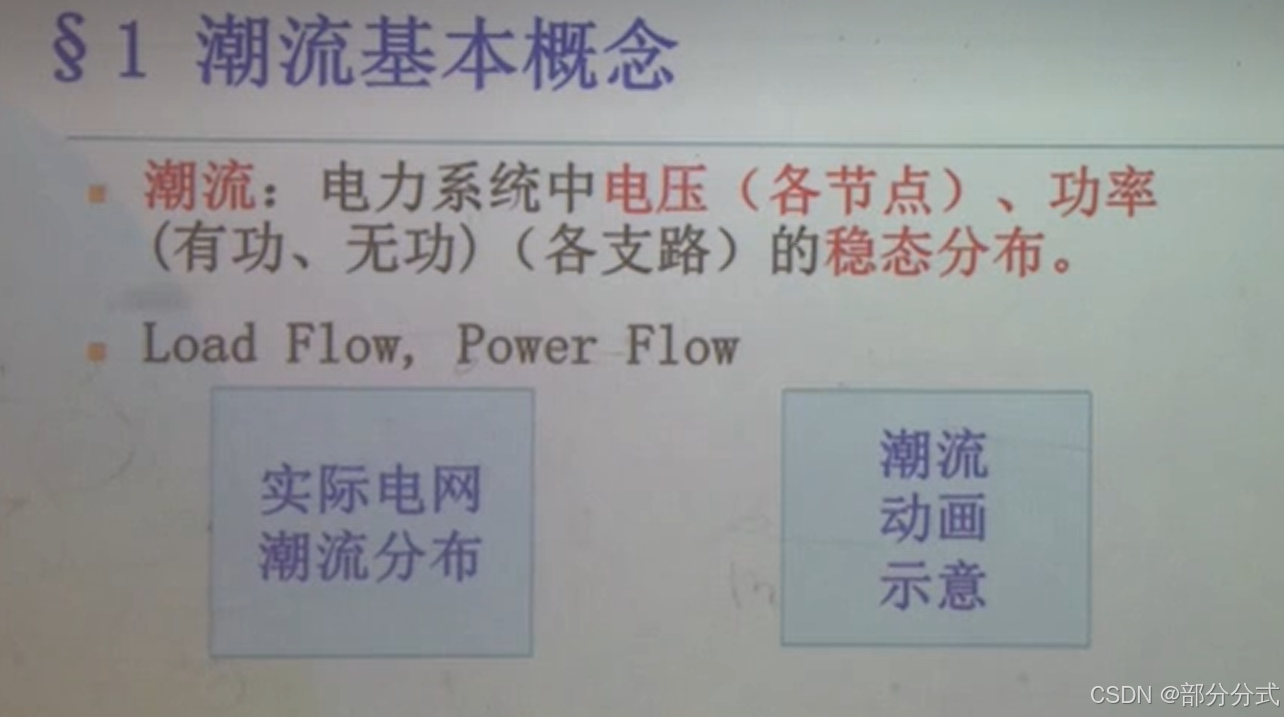

这张图片解释了电力系统中“潮流”的基本概念，下面我会详细展开这个概念以及相关的内容：

1. 潮流定义：

• 中文: “潮流：电力系统中电压（各节点）、功率（有功、无功）（各支路）的稳态分布。”
• 英文: Power flow: The steady-state distribution of voltage (at each node) and power (active and reactive) (at each branch) in the power system.

电力系统中的“潮流”分析是一个非常核心的概念。它指的是在稳态条件下，系统中每个节点的电压以及在电力支路（电网线路）中的功率分布。简单来说，潮流分析帮助我们理解电力如何从发电厂（或其他电源）通过电网传输到各个负载点，以及各个节点和支路的电压和功率的分布情况。

2. 潮流分析的关键元素：

• 电压（Voltage）：在电力系统中，每个节点（如发电机、变电站等）都有一个电压值。电压是影响电力流动的关键因素。过高或过低的电压都会影响设备的运行，甚至可能导致系统不稳定。
• 功率（Power）：功率有两种主要类型：有功功率（Active Power，P）和无功功率（Reactive Power，Q）。
  • 有功功率（P）：实际用于做功的功率，例如驱动电动机或照明设备的功率。
  • 无功功率（Q）：用于维持电力系统的电压水平的功率，无功功率不做任何实际的工作，但对于电力系统的稳定和高效运行非常重要。

3. Load Flow 与 Power Flow:

• Load Flow：这个术语通常指的是电力系统中的负载（电力需求）如何在网络中传输和分布。这是潮流分析中非常重要的一部分，因为电网中的负载变化直接影响电力流的状态。
• Power Flow：这是一个更广泛的术语，指的是电力系统中有功和无功功率的流动。它包括所有线路、节点、发电机和负载之间的功率交换，是分析电力系统的基本方法。

4. 潮流分析的目的和应用：

• 确保电网稳定：通过潮流分析，电力工程师能够预测系统中的电压、功率流动等参数，并进行必要的调整，确保电网的稳定运行。
• 优化电力传输：通过计算电力系统中的功率损耗和电压降落，潮流分析帮助优化电网的运行，减少损耗，确保电力传输效率。
• 负荷预测与调度：潮流分析对于负荷调度也非常重要，通过对负荷需求的预测和潮流分析，电力公司可以合理地安排发电计划，以确保各地的电力需求得到满足。

5. 实际电网潮流分布：

• 实际电网潮流分布（实际电网中的功率流动情况）指的是在电力系统实际运行中，电力如何在不同节点和支路之间分布。随着负载的变化和发电量的调整，电力系统中的功率流动会发生变化。通过潮流分析，电力工程师可以实时跟踪电网的运行状态，并采取措施确保系统运行稳定。
• 实际电网潮流分布的计算和监控对于电力系统的优化和故障排查至关重要。

6. 潮流动态图示意：

• 潮流动态图：这种动态展示通常通过软件或模拟工具实现，用来直观地展示电力流动的变化情况。这些动态图有助于电力工程师理解和预测电力系统的动态响应，尤其是在系统遭遇突发事件或故障时（例如负载突然增加或发电机出现故障）。

总结：

电力系统潮流分析是了解和控制电力传输网络中功率和电压分布的关键工具。它不仅帮助确保电网的稳定运行，还能够优化电力传输，提高效率，降低损耗。随着电力系统的复杂性不断增加，潮流分析的计算方法和技术也在不断发展。如今，除了传统的手动计算方法，现代电力系统更多依赖于计算机软件来进行潮流计算和动态模拟。

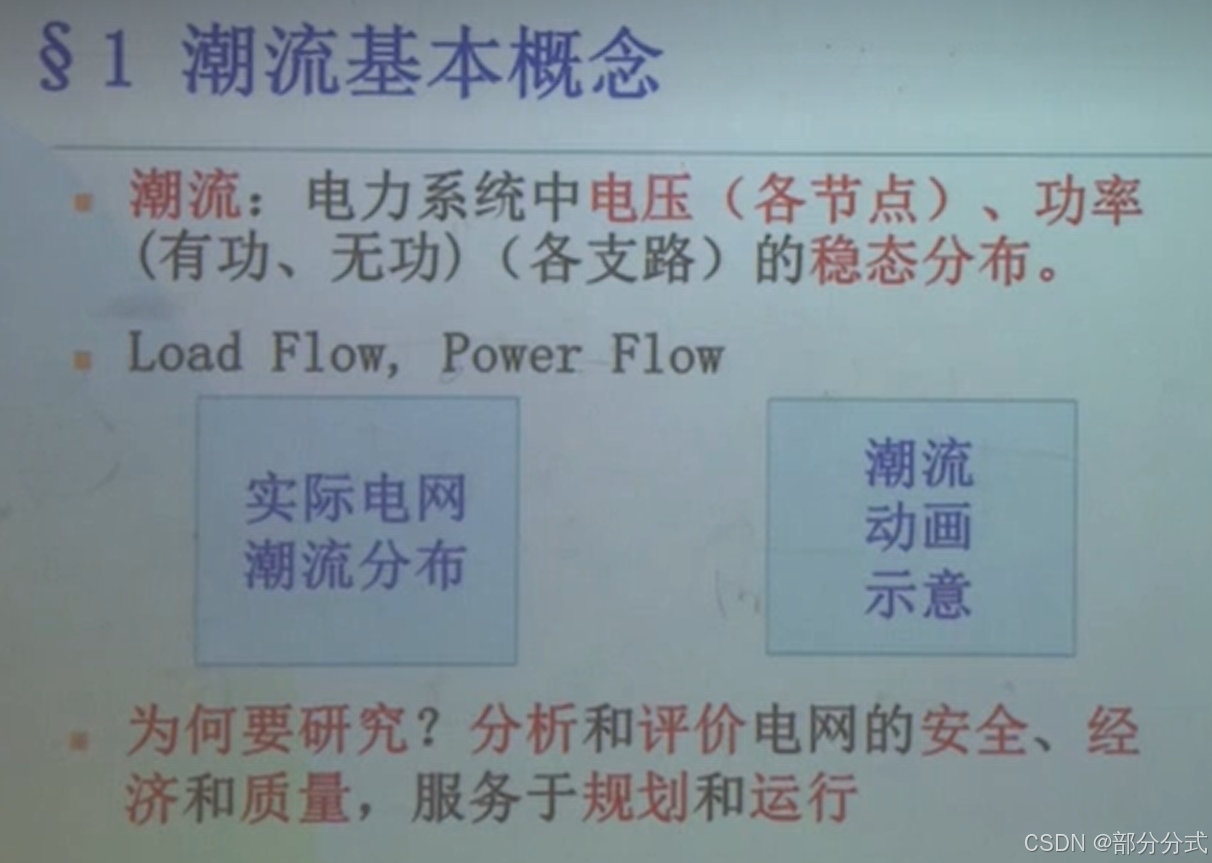

这张图片进一步扩展了关于电力系统潮流的基本概念，并且引入了潮流分析在实际应用中的重要性。下面我们详细探讨一下每个部分的内容：

1. 潮流定义（再次强调）

• 这里再次强调了电力系统中的潮流概念，特别是电压（各节点）和功率（有功和无功）在电网中的稳态分布。也就是说，潮流分析主要目的是计算并预测电力系统中各个节点（如发电站、变电站、负载中心等）之间的电压、功率（有功和无功）的分布状态。这是确保电力系统正常稳定运行的基础。

2. Load Flow 和 Power Flow

• Load Flow（负荷潮流）：这部分指的是电力系统中电力负荷（需求）的分布和流动情况。负荷潮流的分析能够帮助我们确定电网在特定负载条件下的电压和功率流动情况。通过这一分析，工程师可以预测电网在不同负荷下的响应，以确保能够满足用户的电力需求。
• Power Flow（功率潮流）：这一术语通常更为广泛，指的是电力系统中有功和无功功率的流动。它不仅包括负荷的分布，还涉及到如何在电网内分配和调节功率。

3. 实际电网潮流分布

• 实际电网潮流分布这一部分指的是在实际运行中，电力是如何通过电网从发电机传输到负载的。实际电网的潮流分布受到许多因素的影响，如电网的拓扑结构、发电量的变化、负载的波动以及输电线路的电阻和电抗等。分析实际电网潮流分布可以帮助我们理解电网运行的复杂性，以及在不同运行条件下电力流动的状态。

4. 潮流动态图示意

• 潮流动态图示意是通过动态模拟或动画的方式，展示电力系统在不同条件下功率和电压的变化情况。现代电力系统中，我们可以使用计算机模拟工具来展示潮流变化。这些动态图不仅直观地帮助工程师理解电网运行，还能在实际运行中进行实时监控，以便做出快速反应，优化电力调度或解决电网问题。

5. 为什么要研究潮流分析？

• 这一部分提出了一个重要的问题：“为什么要研究潮流分析？” 主要是为了分析和评价电网的安全、经济和质量，并为电网的规划和运行提供服务。

具体来说，潮流分析的目的包括：

• 安全：潮流分析能够帮助识别电网中的潜在风险，例如电网某个节点或线路的过载、短路、失衡等。通过这些分析，工程师可以制定出有效的应对措施，防止电网故障和大范围停电。

• 经济：通过潮流分析，电力公司可以优化电力的传输和分配，减少能源浪费，降低运行成本。在电力调度过程中，利用潮流分析可以最大化利用现有的发电和输电能力，以最小的成本满足负载需求。

• 质量：潮流分析还能够评估电网电压的质量，确保电力供给的稳定性和可靠性。电压波动可能导致设备损坏或不稳定的运行，因此潮流分析有助于优化电压分布，保证电网的服务质量。

• 服务于规划和运行：潮流分析不仅是现有电网运行中的关键工具，还对未来电网的规划有着重要意义。通过潮流分析，电力工程师可以预测未来负载的增长、电网扩容的需求以及如何合理地规划电网结构。它还可以帮助电网运营商在不同的运行条件下做出合理的决策，以提高电网的效率和可靠性。

总结：

潮流分析在电力系统中的作用不可忽视。它不仅帮助我们理解电力在系统中的分布情况，还能为电网的运行提供数据支持，确保电网的安全、经济和高效运行。在现代电力系统中，潮流分析的应用已经变得越来越重要，尤其是在面对复杂的电网拓扑、不断增长的负载需求和日益变化的发电来源时。

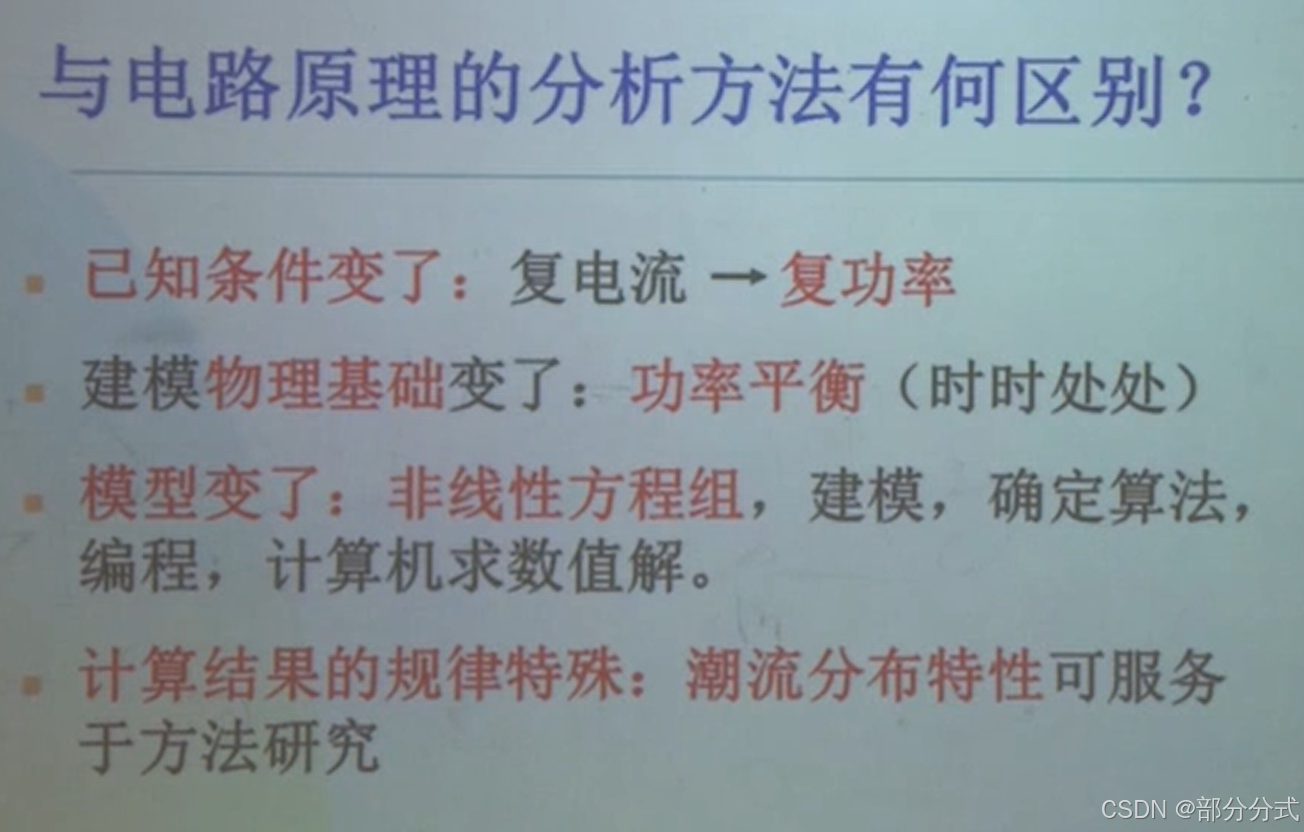

这张图片详细讲解了电力系统分析方法与传统电路分析方法之间的区别，尤其是在潮流分析方面的变化。接下来我会深入解析每一部分，帮助你更好理解。

1. 已知条件变了：复电流 → 复功率

• 传统电路分析通常涉及复电流（complex current）或简单的电压和电流计算，基于欧姆定律和基尔霍夫定律等。

  • 复电流是一个复数形式，包含了电流的幅值和相位信息，在交流电流分析中常见。

• 在电力系统的潮流分析中，重点转向复功率（complex power），而不是复电流。复功率包括了有功功率（P）和无功功率（Q），即：

  • 有功功率（P）：用于实际做功，如驱动机械、照明等。
  • 无功功率（Q）：用于维持系统的电压水平，不直接做实际工作，但对于电网稳定至关重要。

  复功率不仅考虑了功率的大小，还包括了相位差，因此在电力系统的潮流计算中，复功率是更为重要的计算基础。

2. 建物理基础变了：功率平衡（时时处处）

• 在传统电路分析中，分析的是通过电路的电流和电压关系，遵循基尔霍夫电流定律和电压定律。

• 在电力系统潮流分析中，重心转移到了功率平衡上，强调在每一时刻、每一处的电力平衡。电力系统的运作必须确保：

  • 每个节点的功率供应与功率消耗平衡。
  • 电力系统的任何发电机、变电站等设备的功率输出，必须与其所在节点的功率需求和损耗相匹配。

  这个功率平衡的要求是持续的，随时可能会受到负载变化、发电机输出变化或线路故障等因素的影响，因此电力系统需要实时监控和调度，确保系统稳定运行。

3. 模型变了：非线性方程组，建模，确定算法，编程，计算机求数值解

• 传统电路分析中，我们通常用线性方程来描述电路的电压、电流关系（例如欧姆定律），这些方程是线性的。
• 电力系统潮流分析需要解决的是非线性方程组，因为电力系统中的功率流方程包含了非线性项，尤其是电压相位与功率的关系（如功率公式中涉及正弦和余弦的函数）。这导致了：
  • 模型变得更加复杂，无法直接通过简单的代数方法求解。
  • 需要确定算法（例如牛顿-拉夫森法、Gauss-Seidel法等）来数值求解这些非线性方程组。
• 由于这种非线性特性，计算潮流时常常需要借助编程和计算机求解。现代电力系统分析通常通过软件工具来处理这些复杂的计算任务，获得各节点的电压、功率等数值解。

4. 计算结果的规律特殊：潮流分布特性可服务于方法研究

• 电力系统潮流的计算结果展示了一些特定的规律性或特性：
  • 潮流分布的规律性可以帮助我们更好地理解电网的运行状态。例如，在哪些节点功率需求较大，哪些线路可能存在过载风险，哪些区域的电压可能不稳定等。
  • 这些特性可以用于优化计算方法。电力系统中潮流的分布情况可以作为新的研究方向，改进现有的计算模型和方法，使得电力系统的潮流分析更加精准、高效。

总结：

1. 复电流 → 复功率：传统电路分析更关注电流的分布，而电力系统分析侧重于功率流动，特别是复功率（包括有功和无功功率）。
2. 功率平衡（时时处处）：电力系统需要确保每个节点的功率在每时每刻都达到平衡，这不同于电路中仅仅考虑电压和电流的关系。
3. 非线性方程组求解：电力系统潮流分析的方程为非线性，需要通过计算机和算法求解。
4. 潮流分布的规律：潮流分布的规律性对于改进方法和提高计算效率非常重要。

这些内容展现了电力系统潮流分析与传统电路分析在模型、计算方法及应用上的根本差异。

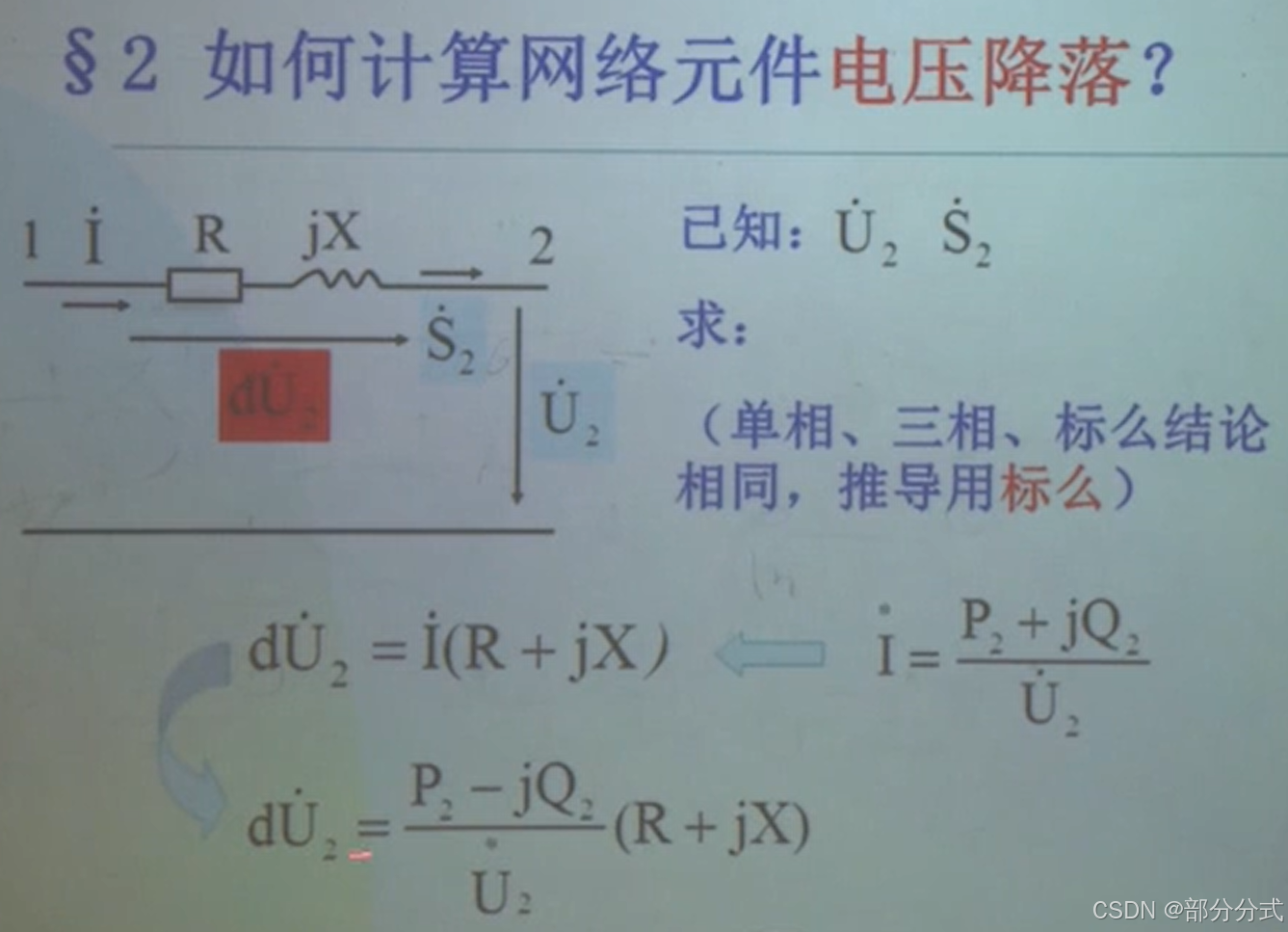

这张图片主要讲解了如何计算电力网络中元件的电压降落，涉及了通过复功率和阻抗（电阻和电抗）来计算电压降。具体来说，这是一个复杂功率和阻抗结合的计算过程，主要集中在从电网的电压和功率出发，求解电压降落。

1. 已知条件：

• ( U_2 ) (电压): 这是节点2的电压。电压是影响电流流动和功率分布的关键参数。
• ( S_2 ) (复功率): 这是节点2的复功率，包含有功功率和无功功率的复合信息。复功率表示了在电力系统中，既有实际做功的部分（有功功率），也有维持电网电压的部分（无功功率）。

2. 求解目标：

• ( dU_2 ) (电压降落): 这是我们需要计算的目标，即电压在网络元件（由电阻 ( R ) 和电抗 ( jX ) 组成）中的降落量。电压降落是由于网络元件的阻抗（电阻和电抗）造成的，通常是电力传输过程中不可避免的损耗。

3. 电路元件的组成：

• 这个网络元件由电阻 ( R ) 和电抗 ( jX ) 组成，形成了一个阻抗 ( Z = R + jX )。
• 电流 ( I ) 通过该阻抗传输，电压降落 ( dU_2 ) 会与电流 ( I ) 和阻抗 ( Z ) 有关。

4. 计算电流：

• 电流 ( I ) 由节点2的复功率 ( S_2 ) 和电压 ( U_2 ) 决定：
  [
  I = \frac{P_2 - jQ_2}{U_2}
  ]
  其中，( P_2 ) 是节点2的有功功率，( Q_2 ) 是无功功率。该公式表示电流与功率和电压之间的关系，通过该电流公式可以进一步计算电压降落。

5. 电压降落的计算：

• 一旦电流 ( I ) 被计算出来，就可以通过以下公式计算电压降落：
  [
  dU_2 = I(R + jX)
  ]
  将电流 ( I ) 的表达式代入上式，我们得到：
  [
  dU_2 = \frac{P_2 - jQ_2}{U_2} (R + jX)
  ]
  这个方程是电力系统中常见的电压降落计算公式，计算过程中涉及到复数运算，既考虑了电流的幅值，也考虑了相位角的影响。

6. 应用于不同系统：

• 这个计算方法适用于单相系统和三相系统。对于三相系统，电压降落的计算需要做一些调整，因为三相系统中电压和功率的计算通常包括一个额外的系数 ( \sqrt{3} ) 来考虑相间电压的关系。
• 该计算也涉及到标准化处理，可以通过标准化符号来简化计算和推导。标准化符号帮助简化复电流、复功率的计算过程，使得整个分析过程更加简洁和规范。

7. 最终目标：

• 最终，我们的目标是通过上述方法计算出电压降落 ( dU_2 )，了解电力系统中网络元件对电压的影响。这对于电力系统的运行至关重要，尤其是在负载变化或设备故障时，理解电压如何变化有助于确保电网的稳定性和安全性。

总结：

1. 复功率和电压降落： 在电力系统中，复功率（包含有功功率和无功功率）决定了通过网络的电流流动，而电流的大小和相位又决定了电压降落。
2. 电流计算： 电流与复功率和电压的关系通过公式 ( I = \frac{P_2 - jQ_2}{U_2} ) 给出。这个公式帮助我们根据已知的功率和电压计算电流。
3. 电压降落公式： 通过阻抗 ( (R + jX) ) 和电流 ( I )，我们能够计算出电压降落 ( dU_2 )，这个值表示了电力传输过程中的损失和电压变化。

这种分析方法对于电力系统中的调度、优化以及设备保护都具有重要意义，确保了电网的稳定运行。

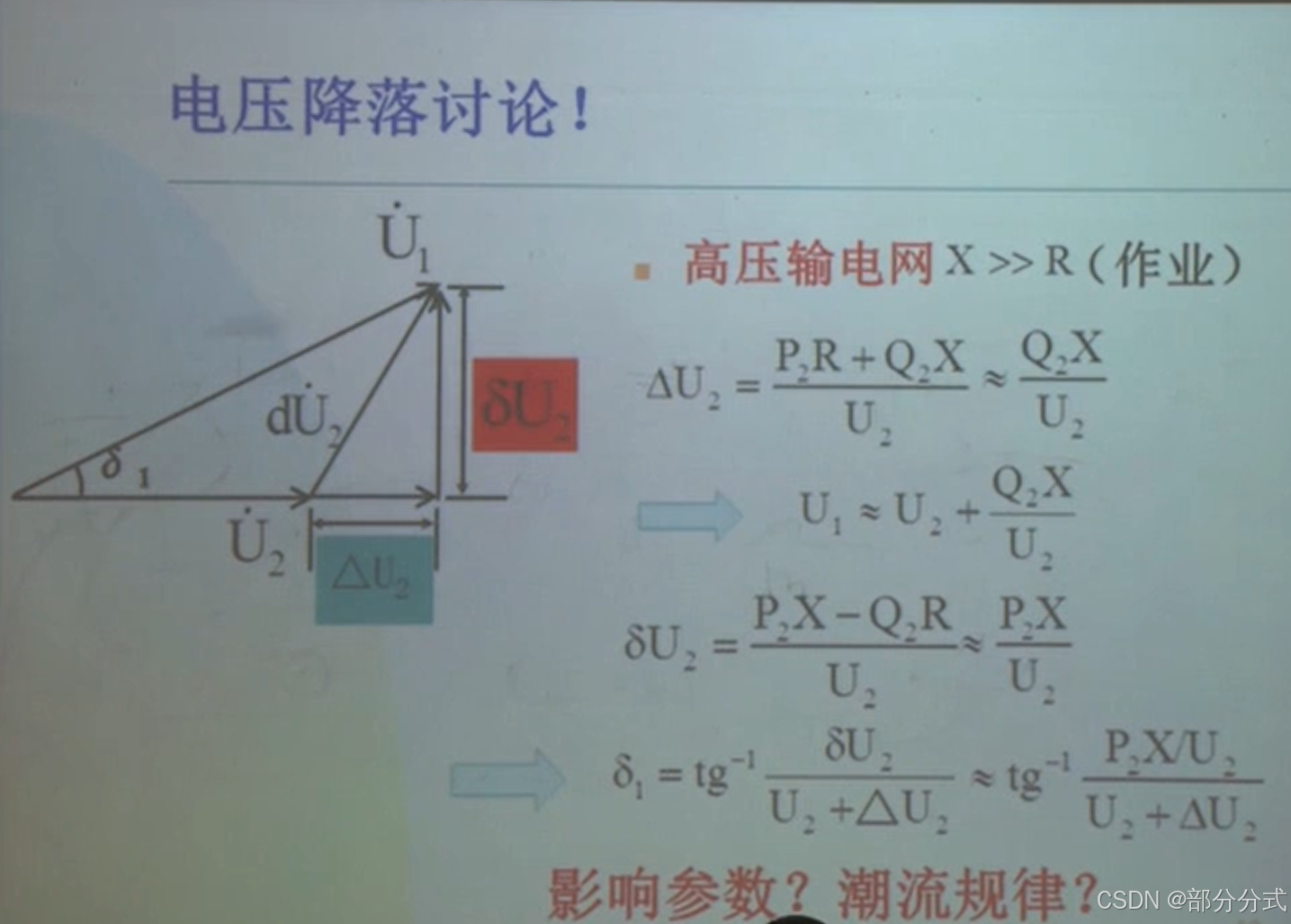

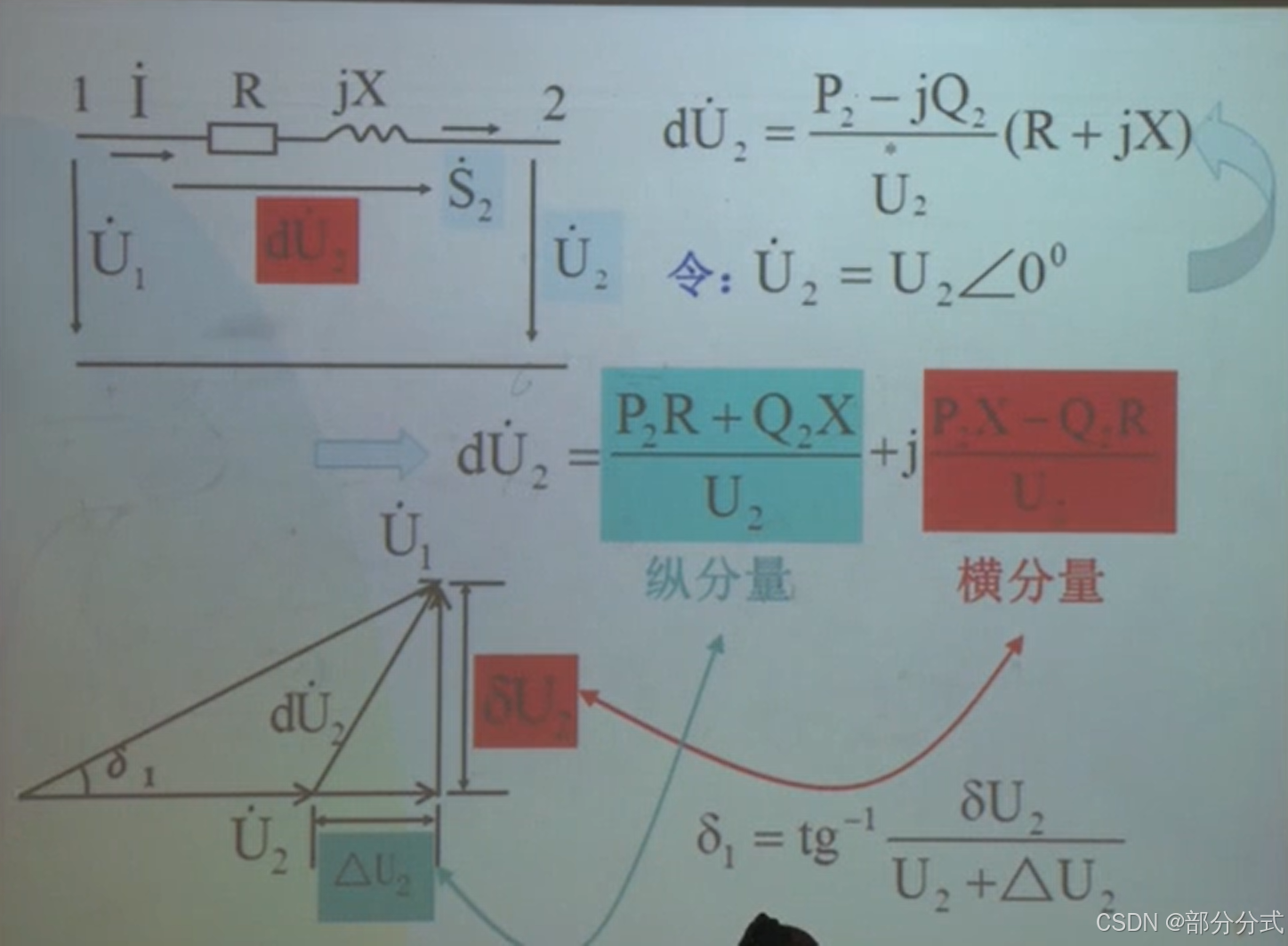

这张图片进一步详细说明了电力系统中的电压降落计算，并引入了更多的分析，特别是电压相位差和网络元件的影响。下面是对每个部分的详细分析：

1. 电压降落计算公式：

• 公式：
  [
  dU_2 = \frac{P_2 - jQ_2}{U_2} (R + jX)
  ]
  这个公式计算了网络元件（由电阻 ( R ) 和电抗 ( jX ) 组成）中的电压降落 ( dU_2 )。
  • ( P_2 ) 和 ( Q_2 ) 分别代表节点2的有功功率和无功功率。
  • ( U_2 ) 是节点2的电压。
  • ( R ) 和 ( X ) 是网络中元件的电阻和电抗，构成了阻抗 ( Z = R + jX )。

这个公式的核心是通过功率和电压之间的关系，计算出电流 ( I )，然后用欧姆定律计算电压降落 ( dU_2 )。其中，( P_2 ) 和 ( Q_2 ) 的复合表示考虑了功率的相位差。

2. 电压的相位角：

• 电压 ( U_2 ) 在这里假设为：
  [
  U_2 = U_2 \angle 0^\circ
  ]
  这意味着我们将节点2的电压设为参考电压，角度为0度。这样做的目的是简化计算，因为电压在复数平面上是由幅值和相位角表示的，而在本例中我们假设相位角为0。

• 相位角差：
  电压在网络中传播时，节点1和节点2之间的相位角会发生变化。相位差 ( \delta_1 ) 代表节点1的电压与节点2电压之间的差异。通过了解相位角差，我们可以推断功率流动的方向和大小。

3. 分解电压降落：

• 公式进一步被分解为实部和虚部：
  [
  dU_2 = \frac{P_2 R + Q_2 X}{U_2} + j \frac{P_2 X - Q_2 R}{U_2}
  ]
  这表示电压降落由两个部分组成：
  • 实部（纵分量）：由有功功率 ( P_2 ) 和电阻 ( R ) 以及无功功率 ( Q_2 ) 和电抗 ( X ) 交互作用而产生，反映了功率流中的有功部分。
  • 虚部（横分量）：由有功功率 ( P_2 ) 和电抗 ( X ) 以及无功功率 ( Q_2 ) 和电阻 ( R ) 交互作用而产生，反映了功率流中的无功部分。

这种分解能够帮助我们更清晰地理解功率和电压之间的关系，并揭示电阻和电抗如何分别影响有功和无功功率对电压降落的贡献。

4. 电压相位差的关系：

• 图片展示了电压差 ( \delta_1 ) 和电压变化的关系。电压变化 ( \Delta U_2 ) 通过以下公式与相位角差 ( \delta_1 ) 相关：
  [
  \delta_1 = \tan^{-1} \left( \frac{dU_2}{U_2 + \Delta U_2} \right)
  ]
  • ( \delta_1 )：表示节点1和节点2之间的相位角差。
  • ( \Delta U_2 )：表示由于电压降落引起的节点2电压变化。

这个公式揭示了电压降落与电压变化的关系，帮助我们理解网络中的电压相位差如何影响电力的流动。相位差通常与功率流向、系统稳定性以及电力损耗直接相关。

5. 电压变化的向量图：

• 电压降落和相位角差的关系通过向量图形表示，电压 ( U_1 ) 和 ( U_2 ) 之间的变化可以通过三角形来直观展示：
  • ( \delta_1 )：电压 ( U_1 ) 和 ( U_2 ) 之间的相位差。
  • ( \Delta U_2 )：表示节点2的电压变化。
  • ( dU_2 )：是电压降落。

这个向量图帮助我们更好地理解电压在网络中如何通过相位角的变化而发生变化。它展示了由功率变化引起的电压变化，揭示了电流和电压之间的复杂关系。

总结：

• 电压降落计算：我们通过复功率和阻抗来计算电压降落，公式分解成了实部（纵分量）和虚部（横分量），反映了有功和无功功率对电压降落的影响。
• 相位角差：通过计算电压相位差，我们可以理解电网中电压之间的相对关系，这对于电力系统的稳定性分析至关重要。
• 向量图和相位变化：通过向量图，可以直观地展示电压降落和相位角差之间的关系，这有助于分析功率流和系统稳定性。

这些内容有助于深入理解电力系统中的功率流动、电压变化以及它们对电网运行的影响。

这张图片展示了如何计算电力网络中节点1的电压降落，特别是在有已知的电压 ( U_1 ) 和复功率 ( S_1 ) 的条件下。以下是对每个部分的详细分析。

1. 已知条件：

• ( U_1 )：节点1的电压。
• ( S_1 )：节点1的复功率，包含了有功功率 ( P_1 ) 和无功功率 ( Q_1 )。

2. 目标：计算电压降落 ( dU_1 )

我们要求解的是电压在网络元件上的降落 ( dU_1 )，这个元件由电阻 ( R ) 和电抗 ( jX ) 组成。

3. 电压降落的公式：

公式给出了节点1的电压降落 ( dU_1 )：
[
dU_1 = \frac{P_1 R + Q_1 X}{U_1} + j \frac{P_1 X - Q_1 R}{U_1}
]

• 其中，( P_1 ) 是节点1的有功功率，( Q_1 ) 是无功功率，( R ) 和 ( X ) 分别是电阻和电抗，( U_1 ) 是节点1的电压。
• 这表明电压降落 ( dU_1 ) 包括两个部分：
  • 实部（纵分量）：由有功功率 ( P_1 ) 和电阻 ( R )、无功功率 ( Q_1 ) 和电抗 ( X ) 之间的交互作用引起的。
  • 虚部（横分量）：由有功功率 ( P_1 ) 和电抗 ( X )、无功功率 ( Q_1 ) 和电阻 ( R ) 之间的交互作用引起的。

4. 电压和相位角：

• 图片展示了电压的相位关系，节点1的电压 ( U_1 ) 和节点2的电压 ( U_2 ) 之间存在一个相位差 ( \delta_2 )。
• 电压的变化 ( \Delta U_1 ) 与电压降落 ( dU_1 ) 一起形成了一个向量图。电压降落会引起电压相位的改变，而相位差反过来影响功率流动的方向和大小。

5. 相位差的计算：

• 相位差 ( \delta_2 ) 由下式给出：
  [
  \delta_2 = - \tan^{-1} \left( \frac{dU_1}{U_1 - \Delta U_1} \right)
  ]
  该公式展示了电压降落如何影响电压之间的相位差，帮助我们理解功率如何流动以及电压如何随着时间变化。

6. 电压向量图：

• 电压降落和相位角差通过向量图形直观地展示，电压 ( U_1 ) 和 ( U_2 ) 之间的变化可以用三角形来表示：
  • ( \delta_2 )：表示节点1和节点2之间的相位角差。
  • ( \Delta U_1 )：表示节点1的电压变化。
  • ( dU_1 )：表示电压降落，显示了电压在网络元件（电阻和电抗）中的损耗。

7. 理解电压降落的影响：

• 电压降落 ( dU_1 ) 是由节点1的有功和无功功率与网络元件的阻抗共同作用造成的。这个降落影响了电力系统的稳定性，因为电压的变化直接影响功率传输。
• **实部（纵分量）和虚部（横分量）**的分解，有助于我们更好地理解电网中有功功率和无功功率对电压的影响。实际的电力传输不仅仅是电流的流动，还涉及到电压与功率之间的相互作用。

总结：

• 电压降落的计算由实部和虚部两部分组成，分别表示有功功率和无功功率的作用。
• 电压变化和相位角差之间的关系非常关键，电压的相位差反映了功率流的方向和大小，直接影响电网的功率传输。
• 向量图帮助直观展示电压变化以及电压降落如何影响系统中的电压和功率流动。

这些概念对于电力系统分析、功率流计算以及电网的优化设计非常重要。

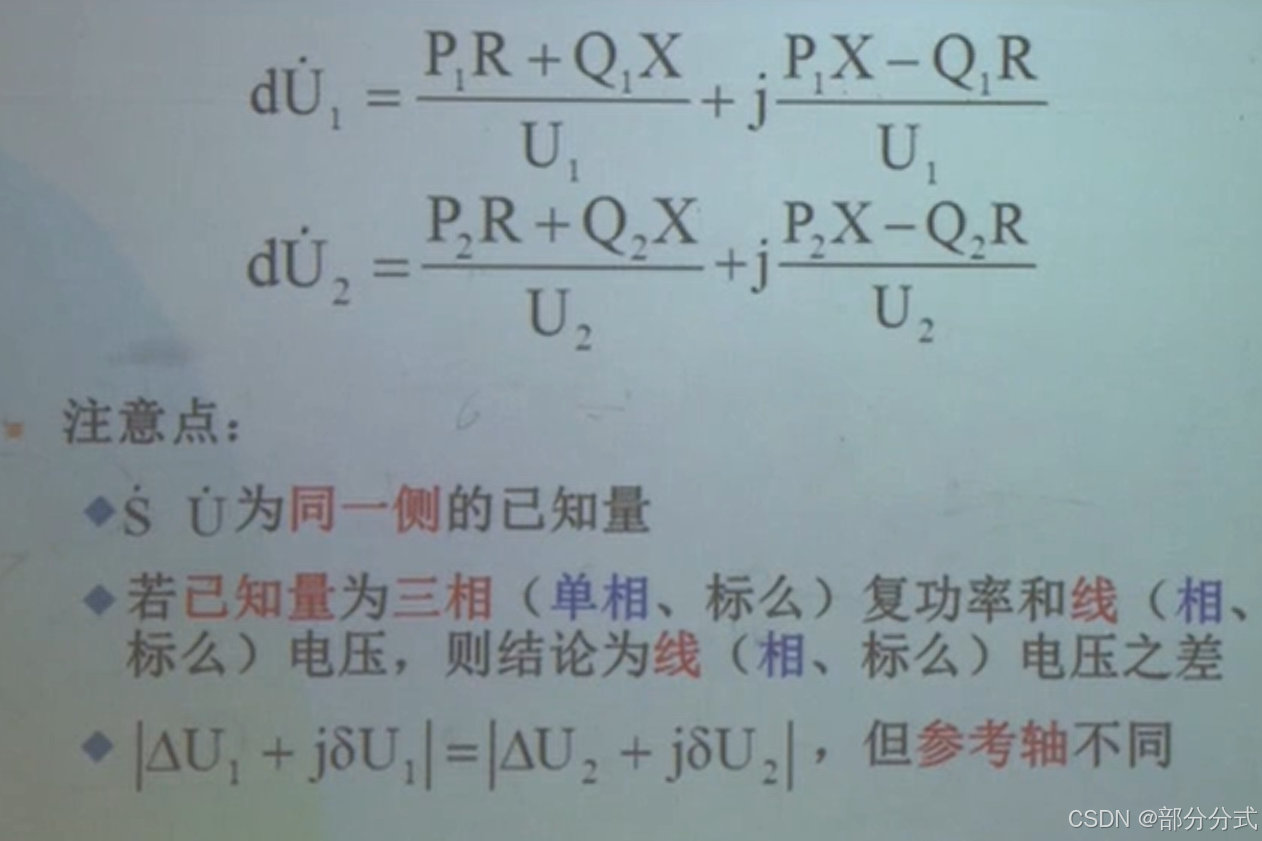

这张图片对电力系统中的电压降落（( dU_1 ) 和 ( dU_2 )）计算公式进行了进一步的说明，并且引入了一些与电力系统分析和相位差相关的关键概念。下面是每个部分的详细解析：

1. 电压降落公式：

• 节点1的电压降落 ( dU_1 ):
  [
  dU_1 = \frac{P_1 R + Q_1 X}{U_1} + j \frac{P_1 X - Q_1 R}{U_1}
  ]
• 节点2的电压降落 ( dU_2 ):
  [
  dU_2 = \frac{P_2 R + Q_2 X}{U_2} + j \frac{P_2 X - Q_2 R}{U_2}
  ]

这两个公式中，实部代表有功功率 ( P ) 和电阻 ( R )、无功功率 ( Q ) 和电抗 ( X ) 之间的关系，虚部则表示有功功率和电抗 ( X )、无功功率和电阻 ( R ) 之间的交互作用。

• 实部（纵分量）：与电阻 ( R ) 和电抗 ( X ) 的交互作用以及有功功率 ( P ) 和无功功率 ( Q ) 的影响相关。
• 虚部（横分量）：与电抗 ( X ) 和电阻 ( R ) 的交互作用以及有功功率和无功功率的影响相关。

2. 已知条件和相位参考：

• 已知条件：公式中的电压 ( U_1 )、( U_2 ) 以及复功率 ( S_1 )、( S_2 ) 都是已知的量，这些已知量是计算电压降落所必需的。
• 相位参考：在这些公式中，节点1的电压 ( U_1 ) 被假设为参考电压，设定其相位为 ( 0^\circ )，即：
  [
  U_1 = U_1 \angle 0^\circ
  ]
  这种做法有助于简化计算，使得其他电压的相位差能被更清晰地表示和计算。

3. 三相系统与单相系统的差异：

• 单相系统和三相系统的差异：如果已知的量是三相系统中的功率和电压，那么我们需要根据三相系统的特点来调整公式。在三相系统中：

  • 相电压和线电压之间存在关系，通常需要通过线电压来计算电压差。
  • 在三相系统中，电压和功率的计算需要考虑相位差和相电压。
  • 因为三相系统的电压在相位上是120度的关系，所以计算时必须确保电压差和功率的相位差被正确处理。

• 对于三相系统中的电压差，公式也可能涉及到相间电压和相电压的变化。

4. 电压变化的幅度和相位差：

• 图片中的公式：
  [
  |\Delta U_1 + j \delta U_1| = |\Delta U_2 + j \delta U_2|
  ]
  这个公式描述了电压变化的幅度（绝对值）与相位角差的关系。具体来说，它表示了在计算节点1和节点2的电压差时，电压变化的幅度和相位差的关系。这也是电力系统分析中的一个重要部分，因为它揭示了电压和功率之间如何相互作用并影响电力传输。

  • ( \Delta U_1 ) 和 ( \Delta U_2 ) 分别是节点1和节点2的电压变化。
  • ( \delta U_1 ) 和 ( \delta U_2 ) 是电压相位差的变化，通常需要通过功率流分析来计算。

5. 相位差与电压变化：

• 相位差的计算公式：
  [
  \delta_2 = -\tan^{-1} \left( \frac{dU_1}{U_1 - \Delta U_1} \right)
  ]
  这个公式计算了节点1和节点2之间的相位差 ( \delta_2 )。通过计算相位差，我们可以了解节点1和节点2之间电压的相对变化，以及这种变化对电力流动和网络稳定性的影响。

• 相位差与电压降落：电压降落不仅影响电压的幅值，还会影响电压的相位。电压的相位差反映了电力系统中功率流的方向和大小。通过相位差的计算，电力工程师可以判断系统是否处于稳定状态，并及时进行调整。

6. 结论和应用：

• 电压降落的计算：通过计算电压降落，我们能够评估电力系统中的功率传输效率，确保电网的稳定性。在电力系统中，电压的变化直接影响到设备的运行、功率的传输和系统的安全。
• 相位差的重要性：相位差是判断电力系统稳定性和优化功率流的关键因素。它直接影响着功率传输的方向和电网运行的效率。
• 三相和单相系统的不同处理方式：在处理三相系统时，除了考虑电压差，还需要考虑每相之间的相位差。对于单相系统，计算方式较为直接，不需要考虑相间电压的复杂性。

总结：

这些公式和概念在电力系统的调度、优化和保护方面有着重要应用，帮助工程师分析电力网络中电压的变化、功率流动的方向，以及系统的稳定性。了解电压降落、相位差和电压变化的计算对于确保电网的高效、稳定运行至关重要。

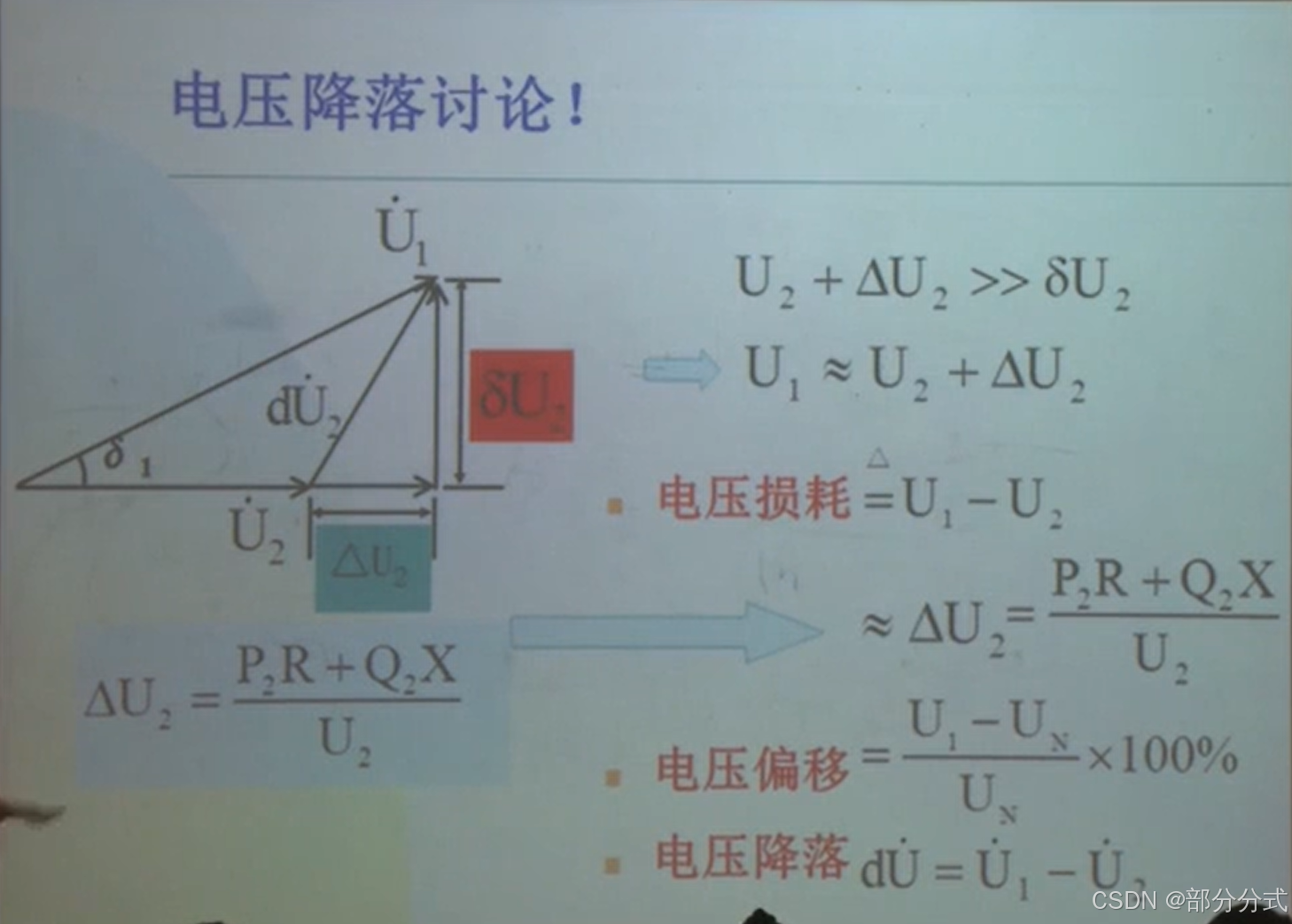

这张图片详细讨论了电压降落、功率损失、以及电压偏差等方面的内容，并引入了如何计算电压降落、变化、损失和偏差的公式。以下是对各个部分的详细解释：

1. 电压降落讨论（Voltage Drop Discussion）

• 电压变化和电压降落的关系：

  • 图中表达了电压降落与节点1和节点2的电压差异：
    • ( U_2 + \Delta U_2 \gg \delta U_2 )：表示节点2的电压加上电压变化 ( \Delta U_2 ) 要远大于电压降落 ( \delta U_2 )，因此可以认为电压变化 ( \Delta U_2 ) 对电压总量的影响更大，电压降落是相对较小的量。
    • ( U_1 \approx U_2 + \Delta U_2 )：这个公式表明，节点1的电压 ( U_1 ) 近似等于节点2的电压 ( U_2 ) 加上电压变化 ( \Delta U_2 )，假设电压降落 ( dU_2 ) 相对较小，可以忽略不计。

• 这一部分表明，在实际电力系统中，当电压降落较小且节点电压较大时，节点电压可以通过加上电压变化量来近似计算。

2. 电压损耗（Voltage Loss）

• 电压损耗的定义：

  • 电压损耗被定义为节点1和节点2之间的电压差，即：
    [
    \text{电压损耗} = U_1 - U_2
    ]
  • 这是衡量电力传输过程中电压变化的关键指标。电压损耗直接反映了电力系统中的电能损失，电压降落会导致功率的损耗和效率下降。

• 电压变化的计算：

  • 电压变化 ( \Delta U_2 ) 由以下公式计算：
    [
    \Delta U_2 = \frac{P_2 R + Q_2 X}{U_2}
    ]
    其中：
    • ( P_2 ) 和 ( Q_2 ) 分别是节点2的有功功率和无功功率。
    • ( R ) 和 ( X ) 分别是网络元件的电阻和电抗。
    • ( U_2 ) 是节点2的电压。

  这个公式表明电压变化与节点2的功率（有功和无功功率）以及网络的阻抗成正比。也就是说，系统的功率流动和阻抗会决定电压在传输过程中的变化。

3. 电压偏差（Voltage Deviation）

• 电压偏差的定义：

  • 电压偏差是指节点1的电压与节点2的电压之间的偏离程度。其公式为：
    [
    \text{电压偏差} = \frac{U_1 - U_N}{U_N} \times 100%
    ]
    其中：
    • ( U_1 ) 是节点1的电压，
    • ( U_N ) 是系统的标称电压（即正常运行时的电压）。

  电压偏差表示电压与标称电压之间的相对变化百分比，反映了电压在电力系统中的稳定性和一致性。较大的电压偏差意味着电压的波动较大，这可能会影响系统的运行稳定性和设备的安全。

• 电压降落公式：

  • 电压降落 ( dU ) 表示为节点1和节点2之间的电压差：
    [
    dU = U_1 - U_2
    ]
  • 这个公式直接计算了节点1和节点2之间的电压降落，通常用于评估电力传输过程中的损失和效率。

4. 向量表示法（Vector Representation）

• 图中的向量图展示了节点1和节点2的电压以及电压变化和电压降落之间的关系：
  • ( U_1 )：节点1的电压。
  • ( U_2 )：节点2的电压。
  • ( \Delta U_2 )：节点2的电压变化。
  • ( dU_2 )：节点2的电压降落。
  • ( \delta_1 )：节点1和节点2之间的相位差。

向量图有助于直观理解电压降落与电力流动之间的关系，展示了电压和功率流动的相位角差异。这对于分析系统稳定性和优化电力传输至关重要。

5. 总结与应用

• 电压降落和电压损耗：电压降落直接影响系统的稳定性和功率传输效率。较大的电压降落意味着更高的能量损耗和更低的效率，因此需要优化电压控制。
• 电压偏差和系统稳定性：电压偏差反映了系统的电压波动性，高偏差可能导致设备损坏或电力设备的故障，因此需要在设计电力系统时确保电压在合理范围内。
• 电压变化计算：通过计算电压变化，我们可以估算系统中的电压损失，并优化电力传输过程，减少能源损耗。

这些公式和方法对于电力系统的调度、优化和保护至关重要，帮助确保电网的稳定性和功率的有效传输。

这张图片继续探讨了高压输电网络中的电压降落，并涉及了如何通过电网中的有功功率（( P_2 )）、无功功率（( Q_2 )）、电抗（( X )）以及电阻（( R )）等参数来估算电压变化。我们可以更详细地分析其中的各个部分。

1. 高压输电网中的电压变化和电压降落

• 高压输电网：在这类系统中，电抗（( X )）远大于电阻（( R )），即( X \gg R )。这意味着电压变化和电压降落主要受到无功功率和电抗的影响，而电阻的影响可以忽略不计。这个特性在长距离电力传输中尤其明显，因为长电力线路的电抗远大于电阻。

• 电压变化 (( \Delta U_2 ))：在电力系统中，电压变化 ( \Delta U_2 ) 可以通过以下公式计算：
  [
  \Delta U_2 = \frac{P_2 R + Q_2 X}{U_2} \approx \frac{Q_2 X}{U_2}
  ]
  其中：

  • ( P_2 ) 是节点2的有功功率，
  • ( Q_2 ) 是节点2的无功功率，
  • ( R ) 是电网的电阻，
  • ( X ) 是电网的电抗，
  • ( U_2 ) 是节点2的电压。

  由于高压网络中**电抗 ( X )比电阻 ( R )**大得多，因此有功功率对电压变化的影响可以忽略不计，主要由无功功率 ( Q_2 ) 和电抗 ( X ) 决定。

• 电压在节点1的近似值：电压 ( U_1 ) 可以通过以下公式近似表示：
  [
  U_1 \approx U_2 + \frac{Q_2 X}{U_2}
  ]
  这表示节点1的电压接近于节点2的电压加上由于无功功率和电抗产生的电压变化。

2. 电压降落 (( dU_2 ))

• 电压降落：电压降落 ( dU_2 ) 是系统中功率流动引起的电压变化，通常由电网的阻抗（主要是电抗）和功率流的大小决定。电压降落可以表示为：
  [
  dU_2 = \frac{P_2 X - Q_2 R}{U_2} \approx \frac{P_2 X}{U_2}
  ]
  由于电抗 ( X ) 在高压系统中的主导作用，电压降落的大小主要由有功功率 ( P_2 ) 和电抗 ( X ) 决定，电阻的影响仍然可以忽略。

3. 相位角差 (( \delta_1 ))

• 相位角差计算：电压降落和电压变化的相位角差对于电力系统中的功率流和稳定性至关重要。相位角差 ( \delta_1 ) 可以通过以下公式计算：
  [
  \delta_1 = \tan^{-1} \left( \frac{dU_2}{U_2 + \Delta U_2} \right)
  ]
  其中，( dU_2 ) 是电压降落，( \Delta U_2 ) 是电压变化。计算相位角差 ( \delta_1 ) 有助于了解两个节点之间的电压相位差，这个差异会影响电力流动的方向和功率的有效传输。

  • 相位角差反映了电压波动的情况，较大的相位角差通常意味着功率传输不稳定或有较大的损耗。电力系统的稳定性和效率通常需要保持相对较小的相位角差。

4. 关键观察与总结

• 高压输电网的特点：在高压输电网络中，由于电抗远大于电阻，电压变化和电压降落主要由无功功率和电抗主导。这使得我们在进行电压计算时，可以忽略电阻对电压的影响，简化了计算过程。

• 电压变化与电压降落：电压变化 ( \Delta U_2 ) 和电压降落 ( dU_2 ) 是判断系统运行效率和稳定性的两个关键指标。电压变化通常由无功功率和电抗决定，而电压降落则更多由有功功率和电抗决定。

• 相位角差与电力流动：相位角差 ( \delta_1 ) 是电力传输和功率流动的核心参数，影响着功率的有效传输和电网的稳定性。较大的相位角差可能导致功率损失和电力系统的不稳定。

• 简化公式的优势：在高压输电系统中，简化后的公式（忽略电阻项）使得计算电压变化和电压降落变得更加高效且易于实施。

结论：

通过了解电抗、无功功率和有功功率如何影响电压变化、电压降落以及相位角差，我们能够更好地分析和设计电力系统，确保电力传输的稳定性和效率。尤其是在高压输电网络中，重点考虑电抗和无功功率对电压的影响是非常重要的。
这张图片继续探讨了高压输电网络中的电压降落，并涉及了如何通过电网中的有功功率（( P_2 )）、无功功率（( Q_2 )）、电抗（( X )）以及电阻（( R )）等参数来估算电压变化。我们可以更详细地分析其中的各个部分。

1. 高压输电网中的电压变化和电压降落

• 高压输电网：在这类系统中，电抗（( X )）远大于电阻（( R )），即( X \gg R )。这意味着电压变化和电压降落主要受到无功功率和电抗的影响，而电阻的影响可以忽略不计。这个特性在长距离电力传输中尤其明显，因为长电力线路的电抗远大于电阻。

• 电压变化 (( \Delta U_2 ))：在电力系统中，电压变化 ( \Delta U_2 ) 可以通过以下公式计算：
  [
  \Delta U_2 = \frac{P_2 R + Q_2 X}{U_2} \approx \frac{Q_2 X}{U_2}
  ]
  其中：

  • ( P_2 ) 是节点2的有功功率，
  • ( Q_2 ) 是节点2的无功功率，
  • ( R ) 是电网的电阻，
  • ( X ) 是电网的电抗，
  • ( U_2 ) 是节点2的电压。

  由于高压网络中**电抗 ( X )比电阻 ( R )**大得多，因此有功功率对电压变化的影响可以忽略不计，主要由无功功率 ( Q_2 ) 和电抗 ( X ) 决定。

• 电压在节点1的近似值：电压 ( U_1 ) 可以通过以下公式近似表示：
  [
  U_1 \approx U_2 + \frac{Q_2 X}{U_2}
  ]
  这表示节点1的电压接近于节点2的电压加上由于无功功率和电抗产生的电压变化。

2. 电压降落 (( dU_2 ))

• 电压降落：电压降落 ( dU_2 ) 是系统中功率流动引起的电压变化，通常由电网的阻抗（主要是电抗）和功率流的大小决定。电压降落可以表示为：
  [
  dU_2 = \frac{P_2 X - Q_2 R}{U_2} \approx \frac{P_2 X}{U_2}
  ]
  由于电抗 ( X ) 在高压系统中的主导作用，电压降落的大小主要由有功功率 ( P_2 ) 和电抗 ( X ) 决定，电阻的影响仍然可以忽略。

3. 相位角差 (( \delta_1 ))

• 相位角差计算：电压降落和电压变化的相位角差对于电力系统中的功率流和稳定性至关重要。相位角差 ( \delta_1 ) 可以通过以下公式计算：
  [
  \delta_1 = \tan^{-1} \left( \frac{dU_2}{U_2 + \Delta U_2} \right)
  ]
  其中，( dU_2 ) 是电压降落，( \Delta U_2 ) 是电压变化。计算相位角差 ( \delta_1 ) 有助于了解两个节点之间的电压相位差，这个差异会影响电力流动的方向和功率的有效传输。

  • 相位角差反映了电压波动的情况，较大的相位角差通常意味着功率传输不稳定或有较大的损耗。电力系统的稳定性和效率通常需要保持相对较小的相位角差。

4. 关键观察与总结

• 高压输电网的特点：在高压输电网络中，由于电抗远大于电阻，电压变化和电压降落主要由无功功率和电抗主导。这使得我们在进行电压计算时，可以忽略电阻对电压的影响，简化了计算过程。

• 电压变化与电压降落：电压变化 ( \Delta U_2 ) 和电压降落 ( dU_2 ) 是判断系统运行效率和稳定性的两个关键指标。电压变化通常由无功功率和电抗决定，而电压降落则更多由有功功率和电抗决定。

• 相位角差与电力流动：相位角差 ( \delta_1 ) 是电力传输和功率流动的核心参数，影响着功率的有效传输和电网的稳定性。较大的相位角差可能导致功率损失和电力系统的不稳定。

• 简化公式的优势：在高压输电系统中，简化后的公式（忽略电阻项）使得计算电压变化和电压降落变得更加高效且易于实施。

结论：

通过了解电抗、无功功率和有功功率如何影响电压变化、电压降落以及相位角差，我们能够更好地分析和设计电力系统，确保电力传输的稳定性和效率。尤其是在高压输电网络中，重点考虑电抗和无功功率对电压的影响是非常重要的。

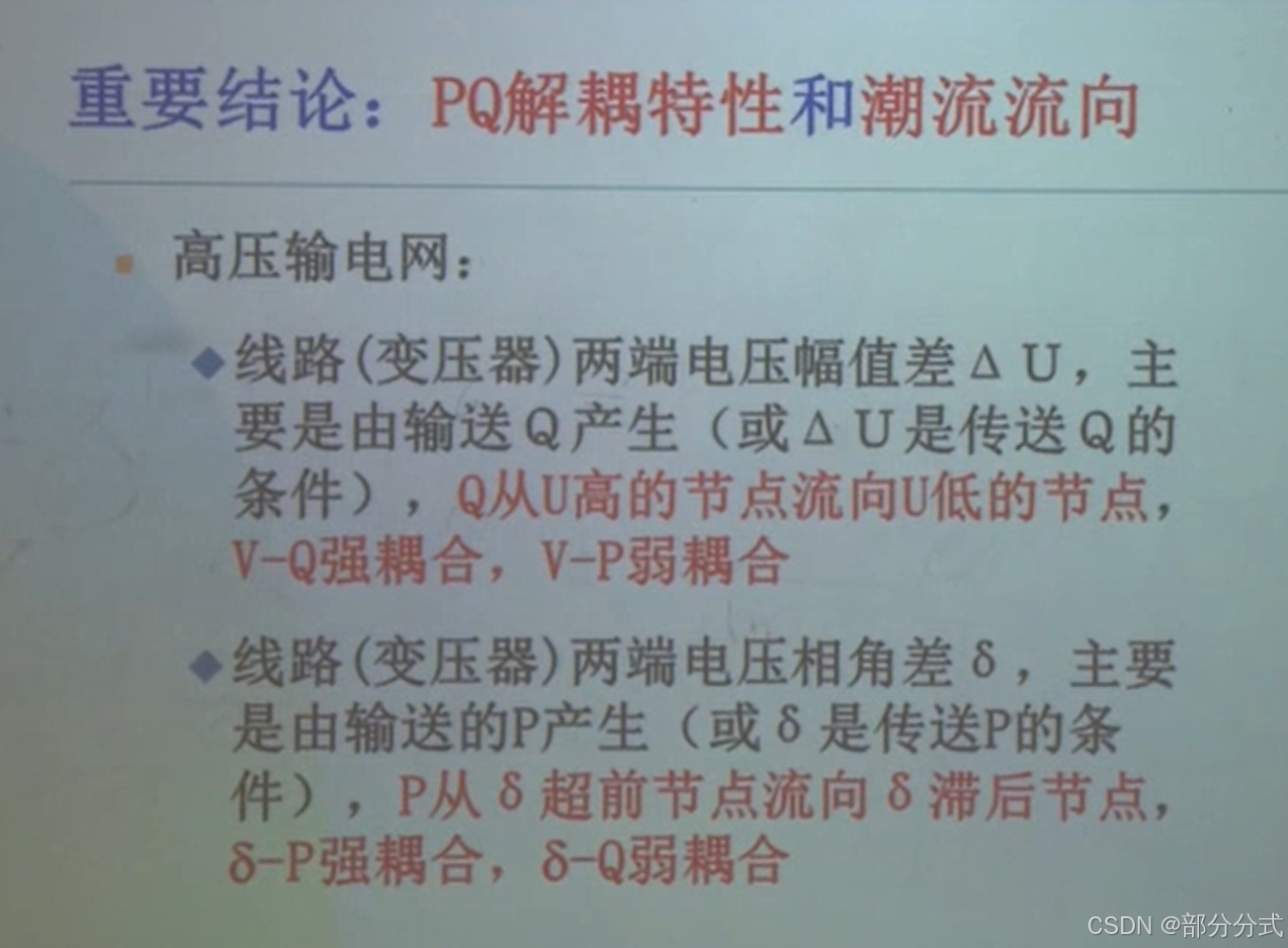

这张图片总结了电力系统中的PQ解耦特性（即有功功率P和无功功率Q的独立关系）以及它们与电压变化和潮流方向的关系，尤其是在高压输电网络中的表现。下面是详细的解释：

1. PQ解耦特性：

• 在电力系统中，有功功率（P）和无功功率（Q）的变化通常会影响到电压和电流的变化。然而，PQ解耦意味着它们在一些条件下可以独立作用，分别影响系统的不同方面。
• 具体来说，有功功率与电网的相位角差（( \delta )）有较强的关系，而无功功率则与电压幅值差（( \Delta U )）有较强的关系。这意味着在高压输电系统中，有功功率和无功功率通过不同的方式影响电力流动和电压分布。

2. 高压输电网：

• 高压输电网的特点是电抗（( X )）大于电阻（( R )），即 ( X \gg R )，因此电压变化（( \Delta U )）和功率流动（尤其是无功功率）受到电抗的主导影响。
• 在这种情况下，电压差（( \Delta U )）主要影响无功功率（( Q )）的流动，而相位差（( \delta )）则主要影响有功功率（( P )）的流动。通过这种分离作用，系统可以更容易地控制和优化有功和无功功率的流动。

3. 电压幅值差与无功功率流：

• 电压幅值差（( \Delta U )）主要由无功功率的传输引起。具体来说：
  • 无功功率（( Q )）从高电压节点流向低电压节点。这是因为高电压节点需要补充低电压节点的无功功率，从而维持电压水平。
  • 这种现象与V-Q（电压与无功功率的关系）相关，其中电压的变化和无功功率流动有强烈的正相关性。
  • V-P（电压与有功功率的关系）则表现出较弱的相关性，因为电压变化对有功功率的影响较小。

4. 电压相位差与有功功率流：

• 电压相位差（( \delta )）则主要影响有功功率的流动。具体来说：
  • 有功功率（( P )）从电压相位角较大的节点（即高电压相位角的节点）流向电压相位角较小的节点。
  • 这种现象与**( \delta )-P**（相位差与有功功率的关系）相关，其中相位差和有功功率流动之间有强烈的正相关性。
  • 与此相比，电压相位差对无功功率流动的影响较小，因此**( \delta )-Q**（相位差与无功功率的关系）较弱。

5. 功率流的方向和相关性：

• 功率流向的强弱和电压幅值差、相位差的变化有直接关系：
  • V-Q 强关联：电压差驱动无功功率流动，电压越高，无功功率流向较低电压节点的流动越强。
  • V-P 弱关联：电压差对有功功率流动的影响较小，因此V-P之间的关联较弱。
  • ( \delta )-P 强关联：相位差的变化主要影响有功功率的流动，因此P和相位角之间的关联较强。
  • ( \delta )-Q 弱关联：相位差对无功功率的影响较小，因此( \delta )-Q的相关性较弱。

6. 结论：

• PQ解耦特性：电力系统中的有功功率和无功功率有时可以被视为解耦的，即它们分别通过电压幅值差和相位差来影响功率流动。
• 电压幅值差与无功功率流：电压差引起的无功功率流动有很强的正相关性，且无功功率的流动通常从电压高的节点流向电压低的节点。
• 电压相位差与有功功率流：相位差主导着有功功率的流动，有功功率总是从电压相位较高的节点流向相位较低的节点。
• 高压输电网的优化：在高压输电网中，控制电压差和相位差对优化电力传输、提高效率和稳定性至关重要。

总结：

• PQ解耦的概念帮助我们理解如何在电力系统中独立地控制和调节有功功率和无功功率流动。通过调整电压幅值差和相位差，可以有效地调控电力的传输和分配。
• V-Q和( \delta )-P的关系揭示了如何通过电压幅值差和相位差来管理无功和有功功率流动。

这些分析帮助我们更好地理解电力系统中的功率流动模式，尤其在高压输电系统中，通过优化电压调节和功率传输，确保电网的高效稳定运行。

这张图片讨论了如何计算电网元件（尤其是传输线）中的功率损耗，包括了有功功率损耗和无功功率损耗。我们可以从以下几个方面进行详细分析：

1. 传输线路和电网元件的功率损耗

图中的电网元件是一个传输线路（由电阻 ( R ) 和电抗 ( X ) 组成），连接着两个节点（1 和 2）。两个节点分别有电压 ( U_1 ) 和 ( U_2 )，且每个节点上都有功率流动（( S_1 ) 和 ( S_2 )）。

功率损耗计算是为了了解传输过程中能量损失，特别是如何通过电阻和电抗导致电网中的能量消耗。

2. 功率损耗的基本公式

功率损耗公式为：
[
\Delta S_s = I_s^2 Z = I_s^2 (R + jX)
]
其中：

• ( I_s ) 是流经电网元件的电流，
• ( Z = R + jX ) 是传输线路的总阻抗，包含了电阻 ( R ) 和电抗 ( X )。

这个公式表示电流通过具有电阻和电抗的传输线时会产生损耗，损耗的大小与电流的平方成正比，并且与传输线路的阻抗直接相关。

3. 分解功率损耗为有功和无功功率损耗

接下来，功率损耗可以根据有功功率和无功功率进行分解：

• 有功功率损耗（( \Delta P_s )）：有功功率损耗主要由电阻 ( R ) 导致。计算公式为：
  [
  \Delta P_s = \frac{P_s^2 + Q_s^2}{U_s2} R
  ]
  其中：

  • ( P_s ) 是有功功率，
  • ( Q_s ) 是无功功率，
  • ( U_s ) 是节点电压。

  这个公式说明了有功功率损耗与电压的平方成反比，且与电网的电阻 ( R ) 有关。电阻导致的损耗是有功功率的主要消耗方式。

• 无功功率损耗（( \Delta Q_s )）：无功功率损耗主要由电抗 ( X ) 导致。计算公式为：
  [
  \Delta Q_s = \frac{P_s^2 + Q_s^2}{U_s2} X
  ]
  其中：

  • ( X ) 是电抗，决定了无功功率的损耗。

  这个公式表明，无功功率损耗与电压的平方成反比，且与电抗 ( X ) 直接相关。电抗导致的无功功率损耗主要体现在系统的电压调节和无功功率的维持。

4. 电压和功率损耗的关系

• 电压影响：无论是有功功率损耗还是无功功率损耗，电压 ( U_s ) 都在公式中起到了重要的作用，且它们都与电压的平方成反比。这意味着，提高电压可以有效减少功率损耗，特别是在高压输电网络中。高电压意味着在相同功率传输条件下，电流较小，从而减少了传输过程中的能量损耗。

• 电阻与电抗的影响：电阻 ( R ) 主要导致有功功率的损耗，而电抗 ( X ) 则主要导致无功功率的损耗。电抗的作用更侧重于维持电网的无功功率平衡，而电阻则直接影响电力的有效传输。

5. 功率损耗计算的实际意义

• 高效电力传输：理解和计算功率损耗是优化电力传输的重要步骤。通过设计低阻抗的电网元件（低电阻和电抗），可以降低功率损耗，提高电力系统的效率。

• 电网优化：电力公司和工程师可以利用这些计算公式来评估电力系统的效率，并采取措施（如提高电压、改善线路材料等）来减少功率损耗。

6. 总结

• 电流与功率损耗：功率损耗与电流的平方成正比，电流越大，损耗越大。因此，通过减少电流（如通过提高电压），可以有效减少损耗。

• 电阻与电抗的分离：有功功率损耗与电阻直接相关，而无功功率损耗与电抗直接相关。这有助于系统设计时进行针对性的优化，平衡有功和无功功率的传输。

• 电压对损耗的影响：提高电压水平是减少功率损耗的一个有效手段，特别是在长距离电力传输中，电压水平的提升可以显著降低损耗。

这些计算和概念是电力系统设计和优化中的基础，能够帮助电力工程师提高电网的效率和稳定性。

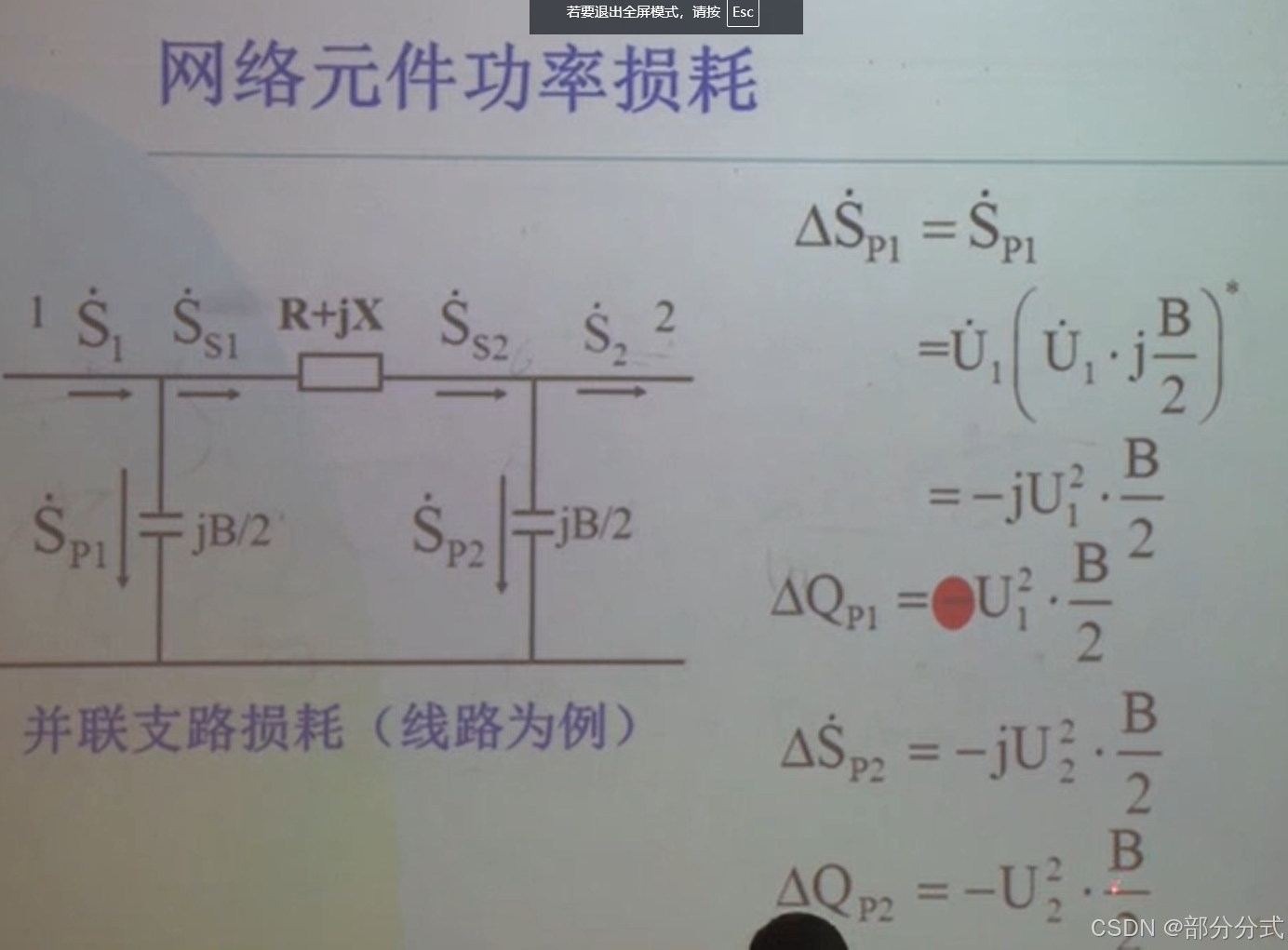

这张图片继续讨论了电力系统中网络元件功率损耗的计算，特别是通过计算电压和传输线路的阻抗来估算功率损耗，尤其是无功功率损耗。

1. 传输线路及其网络元件：

图中的电网元件是一个传输线路，连接两个节点，节点1和节点2。线路的阻抗为 ( R + jX )，其中：

• ( R ) 是电阻，代表了有功功率损耗；
• ( X ) 是电抗，主要与无功功率的传输和损耗相关。

传输线路的功率流动通过两个电压 ( U_1 ) 和 ( U_2 ) 进行表示，电压分别位于节点1和节点2。

2. 功率损耗的计算公式：

公式中表示功率损耗的关键部分是：
[
\Delta \dot{S}{P1} = \dot{S}{P1} = U_1 \left( U_1 \cdot j\frac{B}{2} \right)^*
]
其中：

• ( \dot{S}_{P1} ) 是节点1的复功率（包括有功和无功成分），
• ( B ) 是与线路的电抗 ( X ) 相关的参数，
• ( U_1 ) 是节点1的电压。

通过将公式展开和简化，得到如下的功率损耗：
[
\Delta \dot{S}_{P1} = -j U_1^2 \cdot \frac{B}{2}
]
这表明，节点1的功率损耗与电压的平方和线路的电抗（通过 ( B ) 表示）有关。注意，损耗是虚数部分，表示无功功率的损失。

3. 无功功率损耗：

• 无功功率损耗可以单独计算，表示为：
  [
  \Delta Q_{P1} = U_1^2 \cdot \frac{B}{2}
  ]
  这里无功功率损耗与电压的平方成正比，并且与线路的电抗（通过 ( B )）有关。无功功率损耗表明电网中无用的能量消耗，这种能量并没有参与做功，但依然需要传输和维持电网的电压。

4. 节点2的功率损耗：

类似的，节点2的功率损耗也可以通过相同的公式计算：
[
\Delta \dot{S}_{P2} = -j U_2^2 \cdot \frac{B}{2}
]
这里，节点2的电压 ( U_2 ) 和电抗 ( B ) 影响了节点2的功率损耗。

对于节点2的无功功率损耗，公式为：
[
\Delta Q_{P2} = - U_2^2 \cdot \frac{B}{2}
]
与节点1的无功功率损耗类似，电压和电抗共同决定了节点2的无功功率损耗。

5. 功率损耗与电压的关系：

• 电压对损耗的影响：无功功率损耗与电压的平方成正比。较高的电压意味着较低的功率损耗，因为电压升高会导致电流的减少，从而减小功率损耗。这就是为什么高电压输电能有效减少电能在长距离传输过程中的损失。

• 电抗的作用：电抗 ( X )（通过 ( B ) 表示）在电力传输中是造成无功功率损耗的主要因素。在设计电网时，电抗的控制至关重要，尤其是在需要大量无功功率来维持电压稳定的场景中。

6. 结论与应用：

• 无功功率损耗的管理：图中展示的功率损耗计算公式主要聚焦于无功功率损耗，并表明电压和电抗是影响无功功率损耗的主要因素。在电力系统设计和优化中，减少无功功率损耗对于提高电网效率至关重要。

• 电压调节：提高电压水平，尤其是在长距离输电线路中，有助于减少功率损耗，尤其是无功功率损耗。电压水平的优化可以减少由于电抗引起的能量损失。

• 电抗控制：设计合理的电抗控制（例如使用补偿装置如电容器、同步电动机等）可以帮助优化无功功率的流动，进而减少功率损耗。

7. 总结：

• 功率损耗与电压和电抗：功率损耗与电压的平方成正比，电抗直接影响无功功率损耗。通过提高电压和合理设计电网的电抗特性，可以有效减少损耗，提高电力传输的效率。

这些公式和计算有助于工程师在设计电力系统时做出合理的选择，优化电力传输的效率并确保电网的稳定运行。

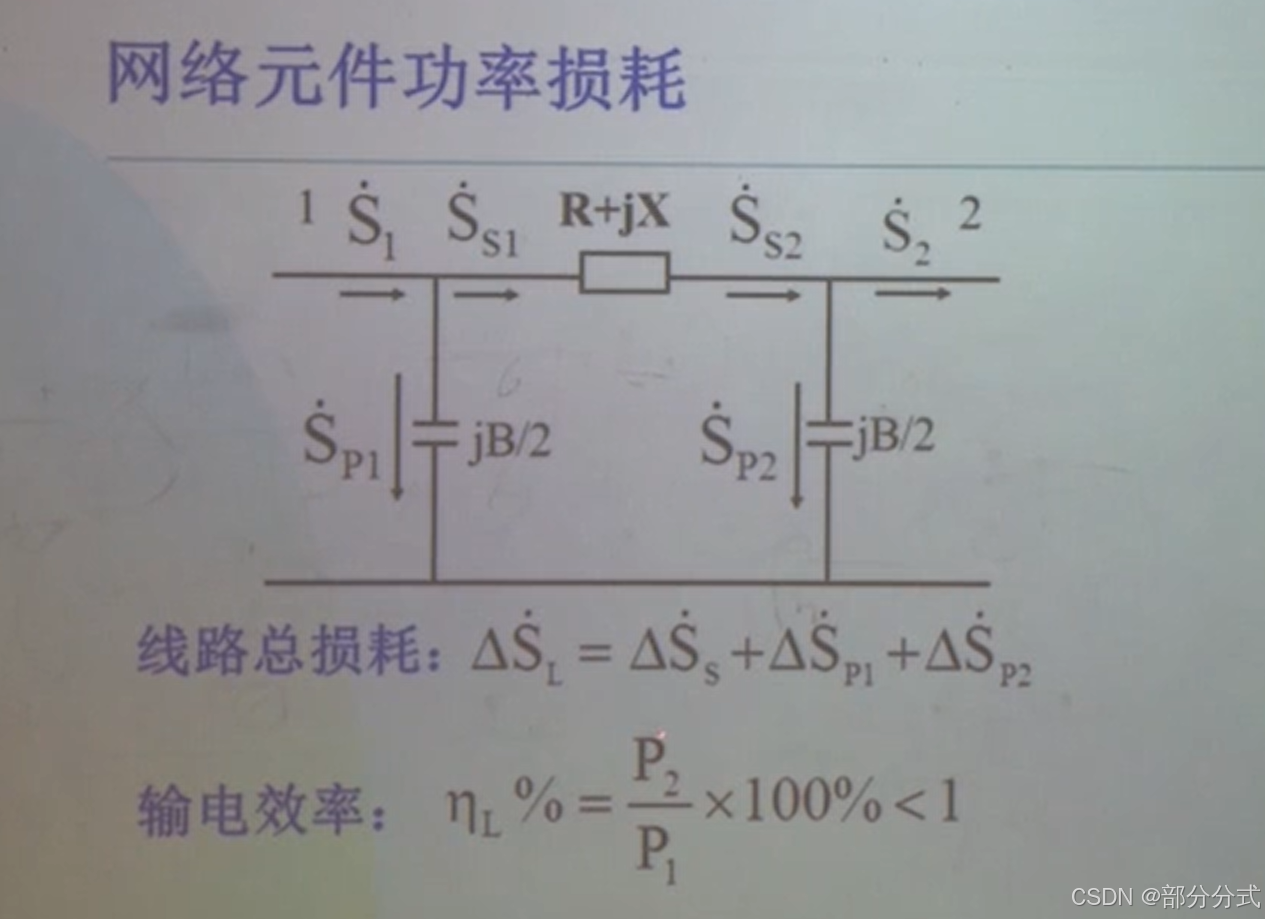

这张图片展示了如何计算电网元件的功率损耗以及传输效率。具体来说，图中的传输线是一个包含电阻 ( R ) 和 电抗 ( X ) 的电网元件，图片展示了从输入端到输出端的功率流动和损耗。我们逐步深入了解这些概念和公式：

1. 电网元件结构

• 图中的电网元件是一个具有电阻 ( R ) 和电抗 ( X ) 的传输线路，连接着两个节点，分别为 节点1 和 节点2。
• 线路上的功率流动表示为 ( \dot{S}_1 )、( \dot{S}_2 ) 等，其中：
  • ( \dot{S}_1 ) 和 ( \dot{S}_2 ) 是两个节点的总复功率，
  • ( \dot{S}{P1} ) 和 ( \dot{S}{P2} ) 是经过传输线的功率流，
  • ( jB/2 ) 表示与线路电抗相关的无功功率部分。

2. 线路总损耗

• 线路总功率损耗是所有损耗部分的总和，表示为：
  [
  \Delta \dot{S}L = \Delta \dot{S}S + \Delta \dot{S}{P1} + \Delta \dot{S}{P2}
  ]
  其中：
  • ( \Delta \dot{S}_S ) 表示由于线路电抗造成的损耗，
  • ( \Delta \dot{S}{P1} ) 和 ( \Delta \dot{S}{P2} ) 分别表示节点1和节点2的功率损耗。

功率损耗来源于线路的电阻和电抗。在一个传输线中，电抗主要与无功功率相关，电阻则与有功功率相关。

3. 传输效率

• 传输效率是指从电网源头（节点1）到目标节点（节点2）传输的有效功率与输入功率的比例。它反映了功率传输过程中损失的程度。传输效率公式为：
  [
  \eta_L = \frac{P_2}{P_1} \times 100%
  ]
  其中：

  • ( P_2 ) 是输出端节点2的有功功率，
  • ( P_1 ) 是输入端节点1的有功功率。

• 传输效率总是小于100%，这意味着在电力传输过程中总是会有一定的功率损失。理想情况下，我们希望传输效率尽可能接近100%，即尽量减少损耗。

4. 损耗与电压的关系

• 由于功率损耗是与传输线路的电压、电抗以及电阻直接相关的，因此我们可以通过调节电压来优化电力传输并减少损耗。
• 电压对损耗的影响：电压水平直接影响传输线路的功率损耗，特别是无功功率损耗。通过提高电压（例如使用高压输电），可以降低线路的电流，从而减少损耗。
• 电抗与电阻的影响：电抗与无功功率损耗密切相关，而电阻则主要导致有功功率损耗。控制这些参数是优化电网性能的关键。

5. 工程应用与优化

• 提高电压是减少功率损耗的一个有效途径，尤其是在长距离输电中，电压升高会导致功率损耗显著减少。
• 调节电抗：电抗 ( X ) 对于电力传输中的无功功率非常重要，通过优化电抗，尤其是在输电线路中加入补偿设备（如电容器或同步电动机），可以减少无功功率损耗。

6. 功率损耗的计算公式：

• 节点1和节点2的功率损耗分别为：
  • 对于节点1的损耗：
    [
    \Delta \dot{S}_{P1} = -j U_1^2 \cdot \frac{B}{2}
    ]
    表明节点1的功率损耗与电压的平方成正比，并与电抗 ( B ) 直接相关。
  • 对于节点2的损耗：
    [
    \Delta \dot{S}_{P2} = -j U_2^2 \cdot \frac{B}{2}
    ]
  • 无功功率损耗为：
    [
    \Delta Q_{P1} = U_1^2 \cdot \frac{B}{2}
    ]
    [
    \Delta Q_{P2} = - U_2^2 \cdot \frac{B}{2}
    ]

7. 结论与总结

• 功率损耗的优化：为了最大限度地减少功率损耗，我们需要：

  • 提高电压水平以减少电流，从而减少由电阻引起的有功功率损耗。
  • 合理设计电抗以减少无功功率损耗，保持电网稳定性和高效运行。

• 传输效率：理解和计算功率损耗和传输效率，帮助电力工程师设计更加高效的电力系统，减少能源浪费，降低运行成本。

总结：

这张图片展示了功率损耗计算的公式和传输效率的概念。了解这些概念对于优化电力系统中的功率传输和减少损失至关重要。

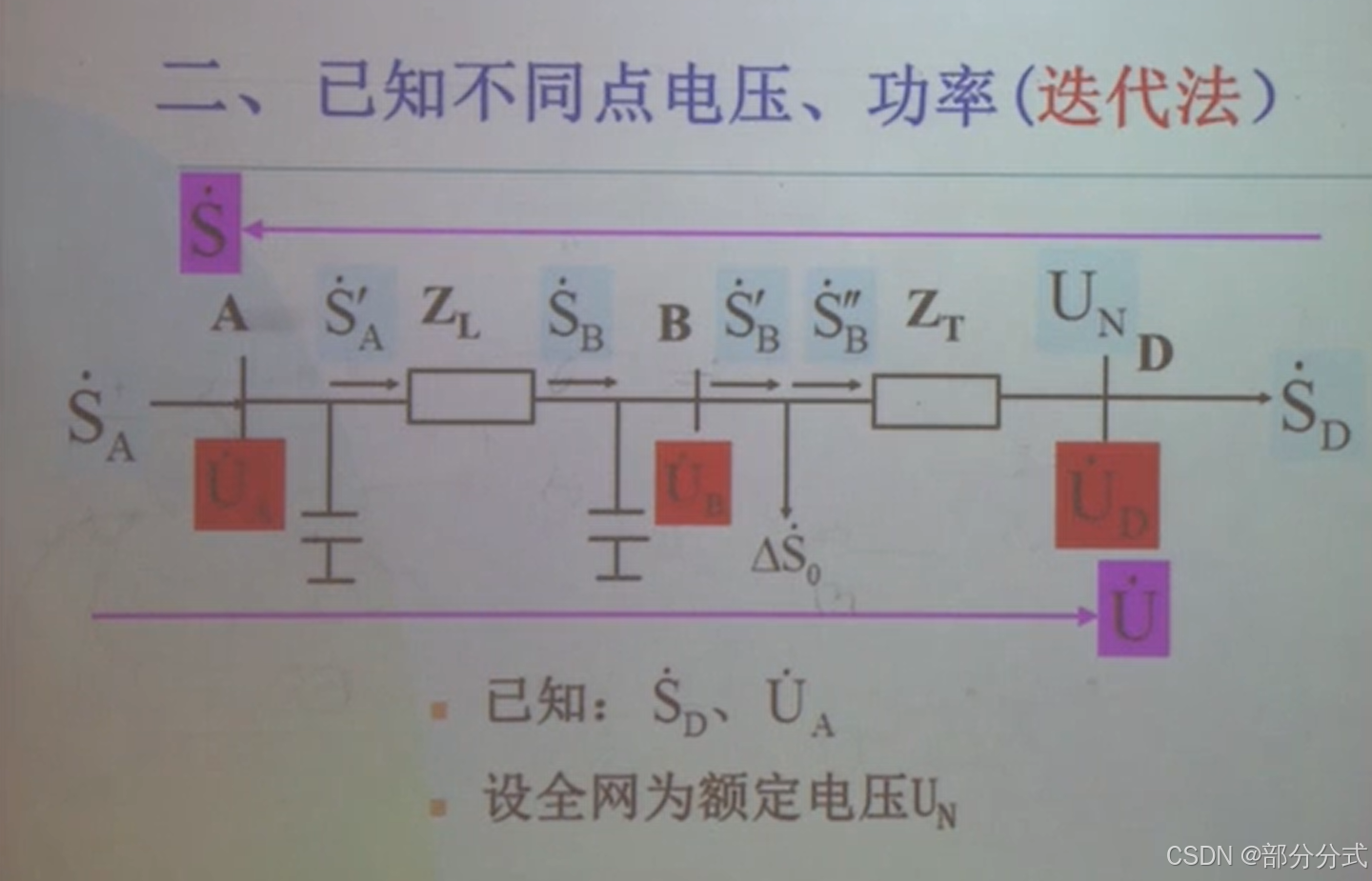

这张图片展示了如何进行开式网络的功率流分析，特别是逆向计算方法。在这种情况下，我们知道某些节点的电压和功率，而需要通过这些已知条件来推算其他节点的功率流。

1. 网络结构和节点

• 图中有四个关键节点：节点A、节点B、节点D。
• 传输线路的阻抗是 ( Z_L ) 和 ( Z_T )，其中 ( Z_L ) 是连接节点 A 和 B 之间的线路阻抗，( Z_T ) 是连接节点 B 和 D 之间的阻抗。
• 网络中的复功率 ( S_A )、( S_B )、( S_D ) 分别表示节点 A、B 和 D 的复功率，复功率包括了有功功率（P）和无功功率（Q）。
• 每个节点的电压分别为 ( U_A )、( U_B )、和 ( U_D )。

2. 已知条件

• 我们已知节点 A 和 D 的电压和功率：
  • ( S_A ) 和 ( U_A ) —— 节点 A 的复功率和电压；
  • ( S_D ) 和 ( U_D ) —— 节点 D 的复功率和电压。

3. 逆向计算方法

• 逆向计算是指通过已知条件（如电压和功率），反向推算网络中其他未知参数（如节点 B 的功率 ( S_B )）。
• 节点 B 的功率 ( S_B ) 和电压 ( U_B ) 需要通过已知的功率和电压来计算。

4. 功率损耗的计算

• 图中提到的 ( \Delta S_0 ) 是功率损耗，通常是指由于电阻和电抗引起的功率损耗。这部分损耗会影响节点之间的功率传输。
• 通过逆向计算，我们可以推算出损耗部分 ( \Delta S_0 ) 和其他各节点之间的功率流。

5. 处理节点电压不相同的情况

• 如果电压不相同，即 ( U_A \neq U_B \neq U_D )，我们就需要计算功率损耗，并调整电压差异。
• 在这种情况下，节点之间的电压差异会导致功率的非平衡，因此需要通过适当的功率流计算（如牛顿-拉夫森法或高斯-赛德尔法）来迭代地求解每个节点的功率和电压。

6. 如何解决电压不同的情况

• 电压差异的处理：通过调整电压差异来使得功率流平衡。电力系统中常见的调整方法是使用变压器，或者通过无功功率补偿装置（如电容器组）来控制电压差异。
• 电压调整的影响：电压差异会影响功率的流动，而功率流的方向和大小则由线路的电抗和电阻决定。因此，调整电压不仅有助于功率的传输，还能减少损耗。

7. 总结

• 这张图展示了一个包含多个节点和电力元件的电网系统，并介绍了如何通过已知的电压和功率信息进行逆向计算，推算其他节点的功率流。
• 逆向计算的应用在电力调度和电力网络优化中非常重要，帮助工程师根据系统的运行状态反向计算出电网中的功率流和损耗。
• 通过电压和功率调整，可以确保电力网络在不同负荷和运行状态下的平衡和高效运行。
  这张图片展示了如何进行已知不同节点电压和功率的功率流计算，采用的是一种叫做“送代法”的计算方法。

1. 电网结构和组件

• 图中展示了一个电力网络，包含几个节点：
  • 节点A、节点B 和 节点D。
• 电网中的连接部分包括：
  • 阻抗 ( Z_L )（连接节点A和B），
  • 阻抗 ( Z_T )（连接节点B和D）。
• 每个节点上都有电压和功率：
  • ( S_A ) 和 ( U_A )：节点A的复功率和电压，
  • ( S_B ) 和 ( U_B )：节点B的复功率和电压，
  • ( S_D ) 和 ( U_D )：节点D的复功率和电压。
• 网络中的功率损耗表示为 ( \Delta S_0 )，通常是由于传输线路的阻抗所引起的。

2. 已知条件

• 我们已知的是节点D的功率 ( S_D ) 和电压 ( U_A )：
  • 已知 ( S_D ) 和 ( U_A )：这些是电网中已知的功率和电压参数。
• 网络的总电压为 ( U_N )，并假设此电压为已知常数。

3. 送代法（Forward Calculation）

• 送代法，顾名思义，是一种通过已知参数推导其他未知参数的方法。在这种情况下，我们已经知道某些节点的功率和电压，而需要计算其他节点的功率流。
• 这个方法的目标是通过已知的电压和功率数据来推算未知的电压或功率。

4. 电压和功率不同的处理方法

• 当节点的电压不相等时，电压差会影响功率流，因此需要计算这些电压差。
• 在实际电网中，电压通常不会完全相同。电压差会导致功率损耗，这就是功率损耗 ( \Delta S_0 ) 在计算中的体现。

5. 功率损耗（( \Delta S_0 )）

• 功率损耗通常是由于电抗或电阻造成的功率损失。
• 计算损耗时，需要考虑每个节点的电压差以及线路的阻抗。
• ( \Delta S_0 ) 是通过电压差和电网阻抗来计算功率损失的。

6. 计算步骤

1. 已知参数：从已知电压和功率出发，进行反向计算。
   • 已知节点A的功率和电压 ( S_A ) 和 ( U_A )，节点D的功率和电压 ( S_D ) 和 ( U_D )。
2. 计算节点B的功率：我们需要计算节点B的复功率 ( S_B )，以及根据电网的阻抗值来计算功率流。
3. 求解功率损耗：使用电压差和阻抗来计算功率损耗 ( \Delta S_0 )，并逐步修正节点间的功率流。

7. 实际意义

• 功率流计算是电力系统分析中非常重要的一部分，能够帮助电力公司或工程师优化电网，确保电力系统高效稳定地运行。
• 送代法是一种直接的计算方法，通过已知条件推算未知的功率流，通常用于电网调度和优化问题。
• 通过解决节点间电压差和功率分布问题，我们能够更好地理解电网的运行状态，并采取相应的措施来降低能量损失。

8. 小结

• 送代法的核心思想是通过已知的电压和功率信息来推算其他节点的电压和功率流，对于电力网络的功率流分析尤为重要。
• 这种方法特别适用于在电压不同的情况下，通过调整电网中的电压和功率流，确保电力系统的平衡与优化。

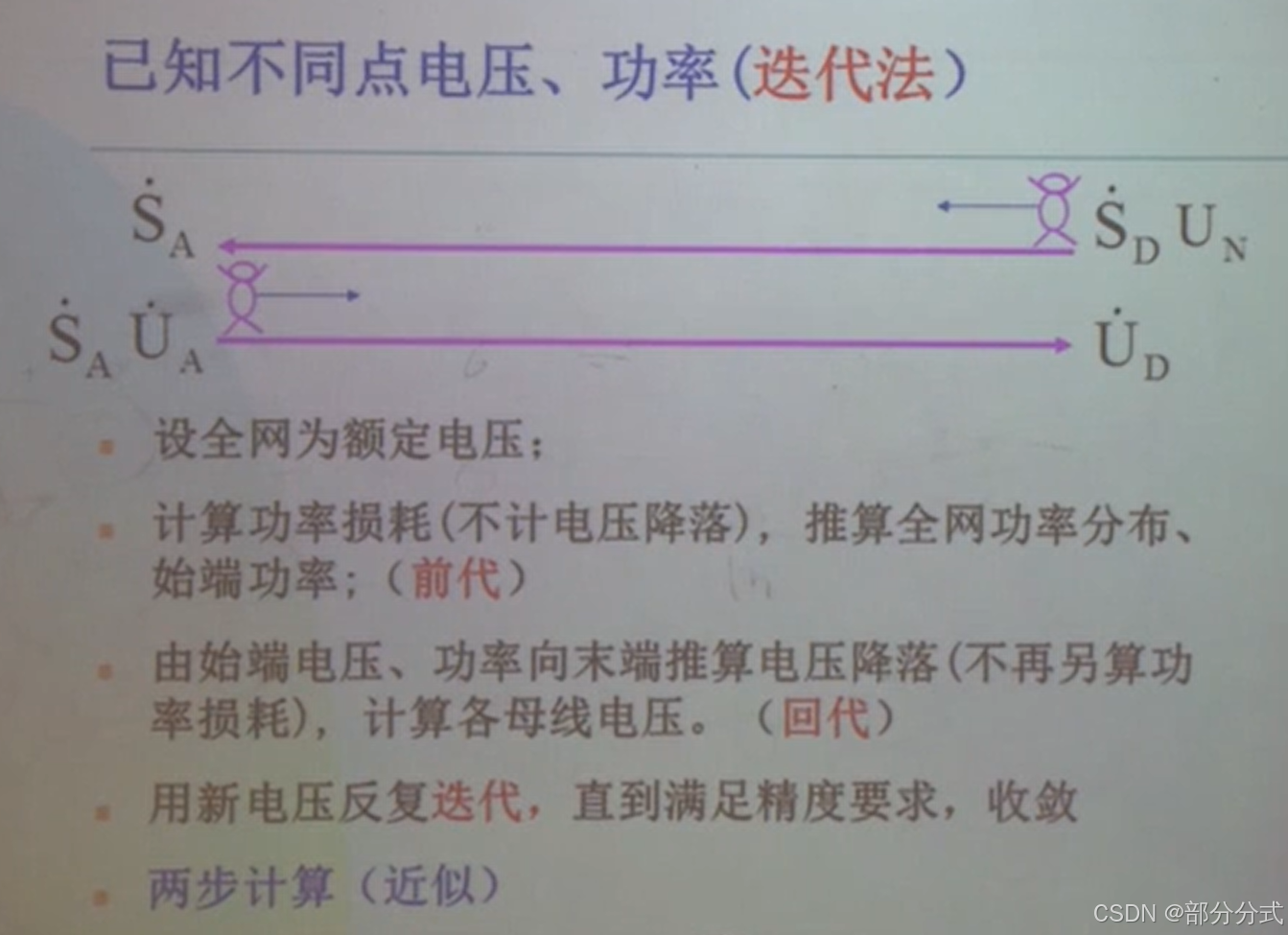

  这张图片展示了电力网络中的已知不同节点电压和功率的情况下，如何使用送代法来计算网络中的功率流和电压。

1. 已知条件：

• 已知节点：图片显示了节点A和节点D的电压和功率：
  • 节点A的复功率 ( S_A ) 和电压 ( U_A )。
  • 节点D的复功率 ( S_D ) 和电压 ( U_D )。
• 网络电压：假设整个网络的电压为已知值 ( U_N )，这通常是系统中的一个参考电压。

2. 送代法 (Forward Calculation) 过程：

• 在送代法中，我们从已知的电压和功率开始进行计算：
  • 首先，假设网络的电压 ( U_N ) 是已知的，并且不考虑电压下降。
  • 然后，根据已知的功率值 ( S_A ) 和 ( S_D )，我们开始计算功率流，主要是推算各个节点的功率分布。
  • 在这一阶段，功率损耗是计算的关键。虽然没有考虑电压下降，但我们会计算电网中由于功率流产生的损耗。
• 这一阶段主要目的是得到整个网络的功率分布，重点是从节点A开始计算，逐步向其他节点（如节点D）传播，直到功率流遍布整个网络。

3. 回代法 (Backward Calculation) 过程：

• 回代法是送代法的一个补充步骤：
  • 在完成前向计算（送代法）后，接下来会根据功率流的结果计算电压下降。
  • 在这一阶段，我们从节点A的电压（已知）开始，向其他节点（例如节点D）推算电压，并计算电压下降的影响。
  • 这一阶段考虑到电压损失，并在推算时逐步调整电压，以确保最终的电压分布满足实际需求。

4. 电压损失和功率损耗：

• 电压损失和功率损耗是电力系统设计和优化中非常重要的部分。在这种计算方法中，功率损耗的计算与电压损失相结合，以确保整个系统的功率流和电压分布是合理的。
• 通过送代法和回代法的组合，我们可以优化网络的功率流，减少电压损失和功率损耗。

5. 步骤说明：

• 送代法：从已知的节点A和节点D的功率和电压开始计算功率流，得到功率分布并计算功率损耗。
• 回代法：在前向计算后，根据计算得到的功率流，逐步计算电压下降，调整各节点的电压值，确保满足系统要求。

6. 实际应用：

• 这种方法在电力系统中广泛应用，尤其适用于大规模电网分析，当多个节点和复杂的功率流需要被精确地计算时。
• 通过这种方式，可以保证电网在运行过程中稳定性，并能优化功率分配和电压调整，确保系统的安全和高效运行。

7. 总结：

• 本图展示了使用送代法和回代法结合来计算已知不同节点电压和功率的电力系统功率流和电压分布的方法。
• 通过这种方法，电力工程师可以精确计算电网中的功率流、功率损耗和电压变化，确保系统的高效运行。
• 前代法和回代法的结合帮助更好地优化电网，减少损耗，并提高电网的稳定性。

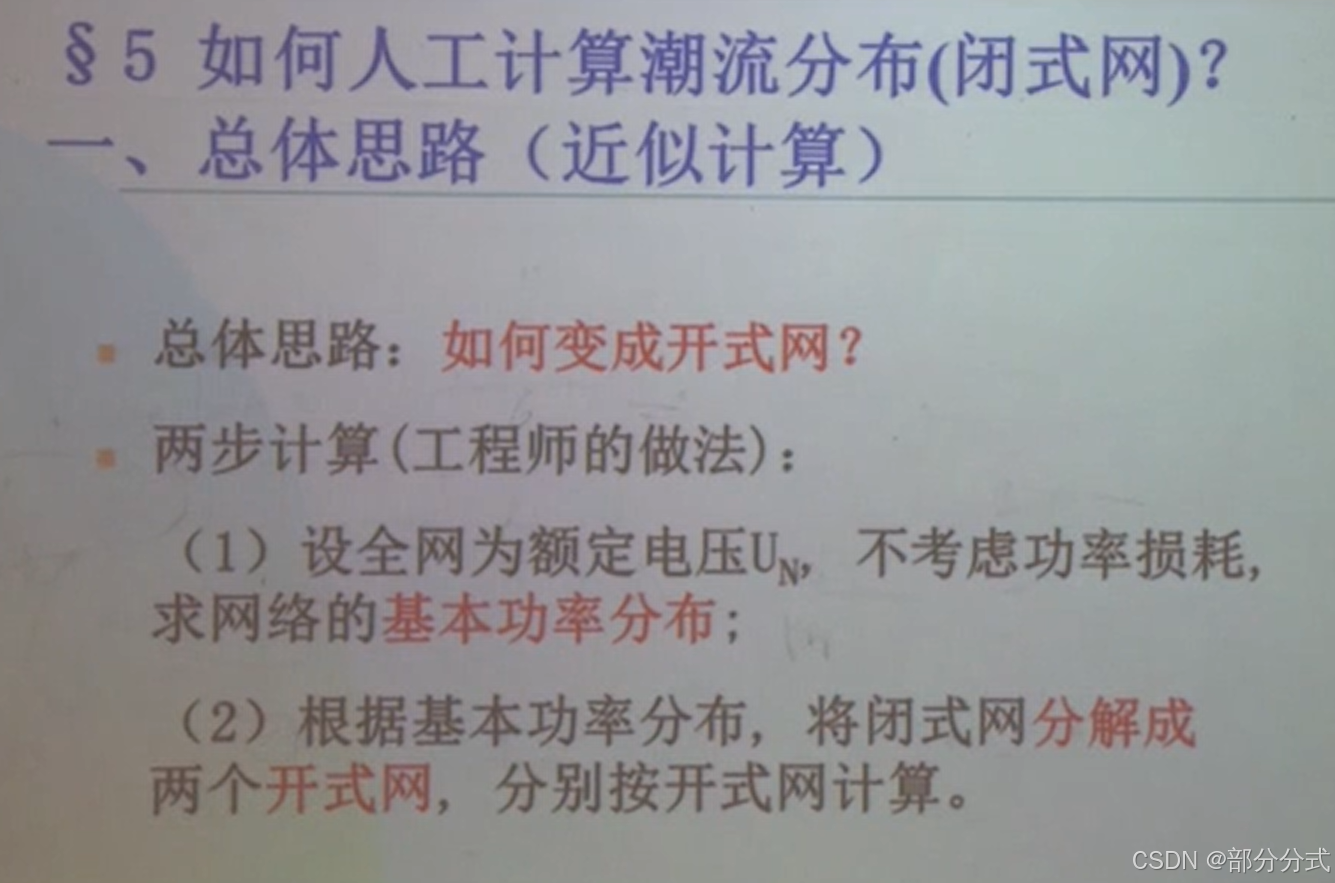

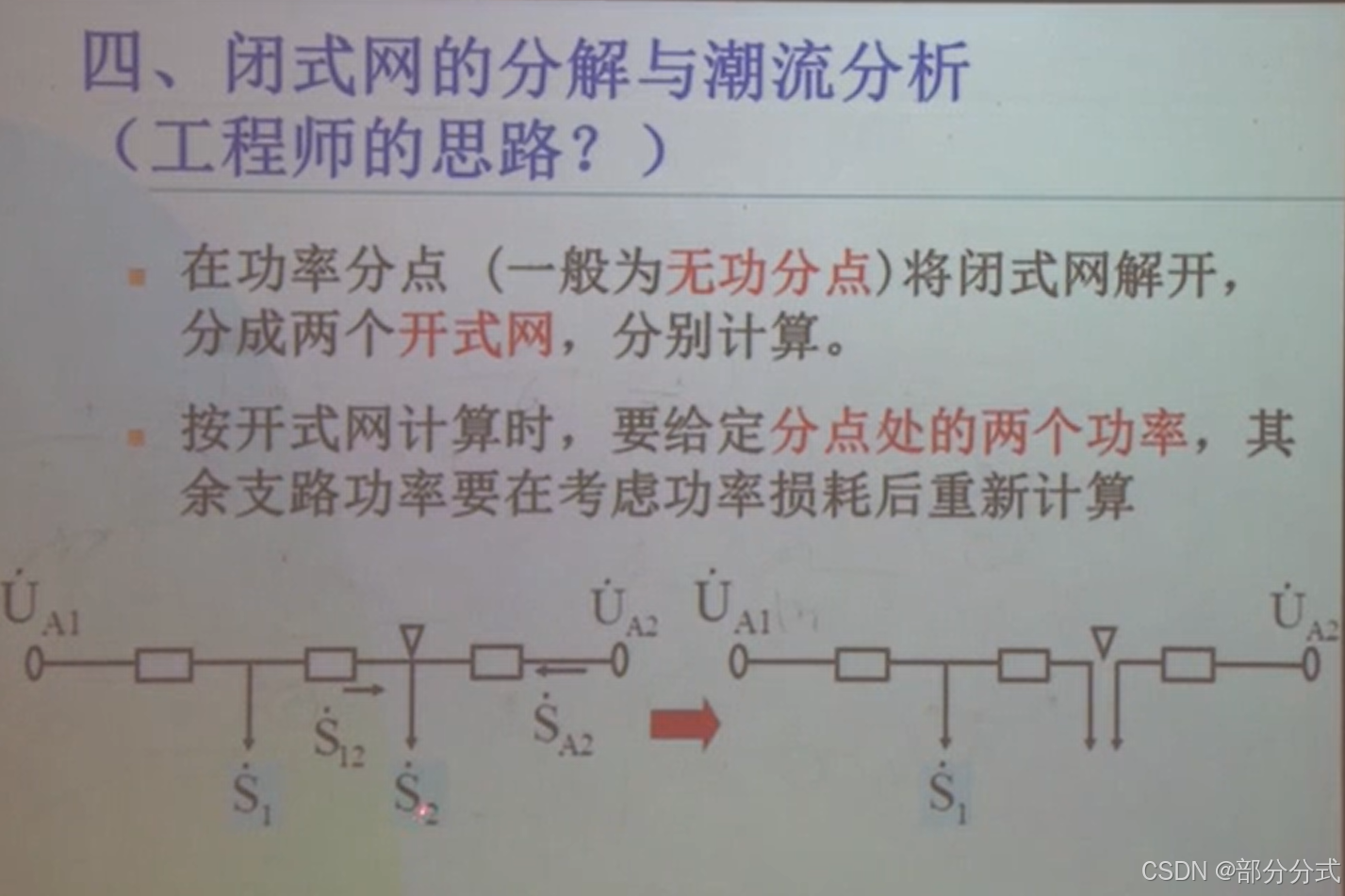

  这张幻灯片详细介绍了如何通过近似计算来进行闭式网络的潮流分布计算，特别是在变换开式网络时的总体思路。这个过程主要是分为两步计算来简化电力网络的功率流分析。

1. 总体现思路：

• 如何变换开式网络：
  主要讨论的是如何将一个开式电力网络（例如一个不完全连接的电网）转化为闭式电网。在这种情况下，我们通过近似法来计算电网中的功率分布，并推算其电压等参数。

2. 两步计算（工程师的做法）：

这个过程包含了两步计算，即：

• 第一步：

  • 假设整个网络的电压为已知的常量值 ( U_N )。
  • 在这个假设下，我们不考虑电压下降和功率损耗，首先计算出电网的基本功率分布。
  • 目标：这一阶段的目标是获得基本的功率分布，即初步计算电力的流动，不会考虑实际中的电压损失或效率损耗。

• 第二步：

  • 在获得基本功率分布后，下一步是根据这些初步结果来划分闭式电网。
  • 划分之后，网络被分解成两个子网（即开式电网），然后对这两个子网分别进行电压和功率流的进一步计算。

3. 步骤细节：

• 设置固定电压 ( U_N )：
  在第一步中，为了简化计算，假设整个网络的电压是已知的，并且在这一阶段，电网中的功率流计算不考虑电压下降和功率损失。这使得计算相对简单，适合进行初步分析。

• 基本功率分布计算：
  这一步的目的是计算电网的基本功率分布，即在不考虑损失的情况下，通过计算各节点的功率流动来得到电网的功率流动情况。

• 闭式电网分解为开式电网：
  得到初步的功率分布后，通过将电网分解成两个开式子网络，为进一步计算功率流、优化电网性能做好准备。

  这些开式子网络之间的连接和影响将决定第二步的计算步骤。每个开式网络都需要分别进行功率流的计算，以确保它们之间的相互作用能得到合理的建模。

4. 总的计算过程：

• 该方法依赖于初步近似计算，通过忽略一些复杂的因素（如电压下降、损耗等）来简化问题，使得整个计算过程更加高效和可行。这个方法特别适合大规模电力系统的初步分析，能有效减少计算的复杂性。

• 第一阶段的功率分布计算，尽管是基于假设的固定电压，但它为后续的电压调整和功率优化提供了一个粗略但合理的初步解。随后，通过对分解后的开式电网进行精确计算，系统可以逐步收敛到满足实际需求的最终解。

5. 该方法的优势：

• 简化计算：
  使用这种两步计算法可以简化电力系统的功率流计算，避免了在初步分析中考虑过多复杂因素，如电压下降和效率损失。

• 易于扩展：
  对于大规模电网，通过分解成较小的开式电网来进行分别计算，可以大大提高计算效率和准确性。

• 合理性：
  尽管忽略了部分实际损耗因素，但这种方法仍能提供一个合理的近似解，适用于初期的电网分析和设计。

6. 实际应用：

• 该方法在电力系统规划中非常有用，尤其是在电网设计初期或是对系统进行初步优化时，可以帮助工程师快速评估功率流情况，并根据初步计算结果调整电网设计。

7. 总结：

这张幻灯片提出了一个针对闭式电网的近似计算方法，该方法通过两步计算（第一步假设固定电压并计算功率分布，第二步将网络划分为开式电网后进一步精细计算）来简化电力系统的功率流分析。通过这种方法，可以在不考虑电压损失和其他复杂因素的前提下，快速得到电网的基本功率分布，为后续的电网优化和设计提供数据支持。

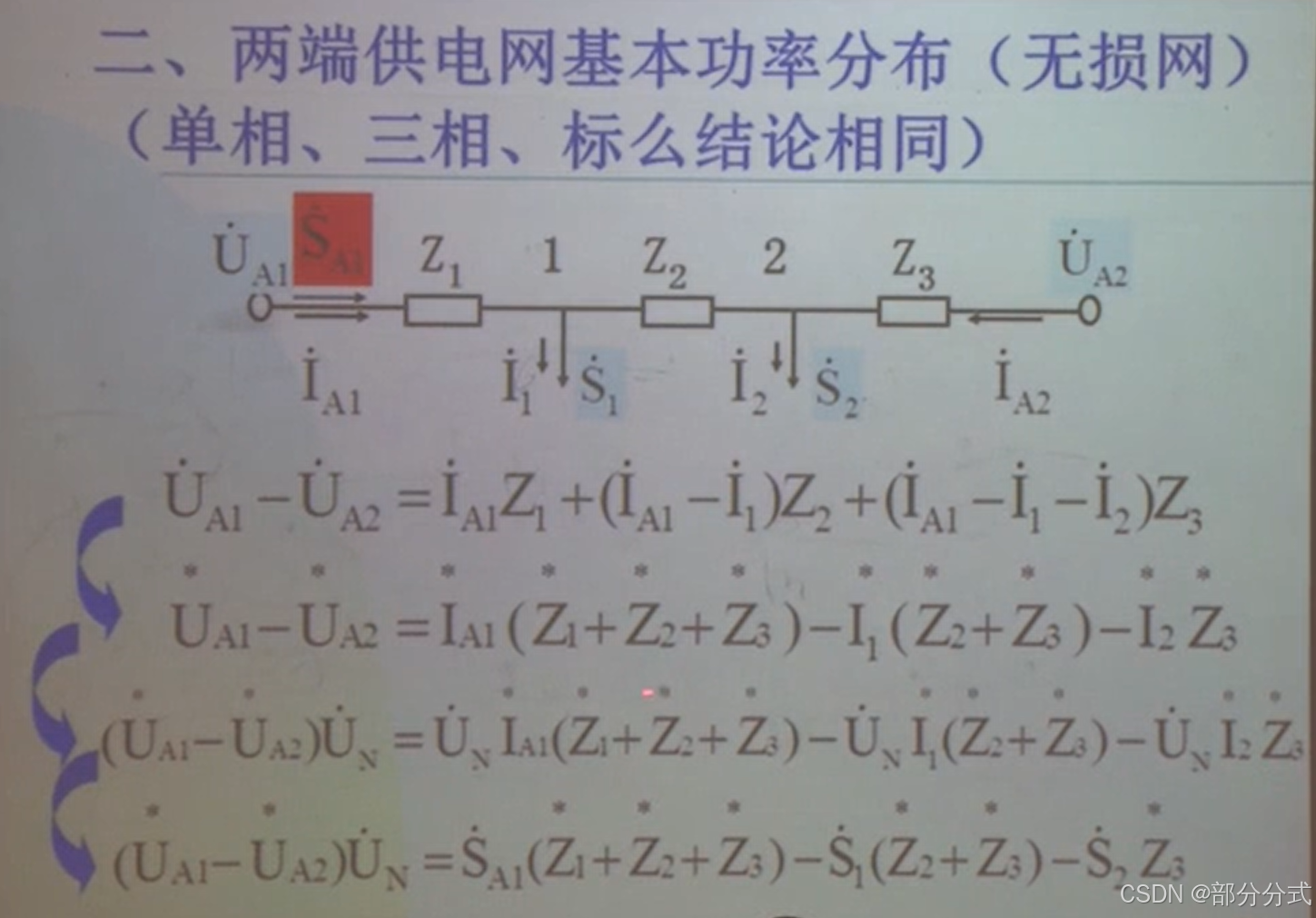

这张图描述的是一个两端供电网络的功率分布分析，尤其是在没有损耗的情况下，关注如何计算功率流和电压变化。下面是关于这张图的详细解释：

1. 网络的组成

• 电压与电流：
  • ( \mathbf{U_{A1}} ) 和 ( \mathbf{U_{A2}} ) 分别是网络的两端A1和A2的电压。
  • ( \mathbf{I_{A1}} ) 和 ( \mathbf{I_{A2}} ) 分别是A1和A2端的电流。
• 阻抗：
  • 网络中有多个阻抗元素：( \mathbf{Z_1}, \mathbf{Z_2}, \mathbf{Z_3} )，分别表示不同段落的阻抗。
• 功率流：
  • ( \mathbf{S_1} ) 和 ( \mathbf{S_2} ) 是各个网络段的视在功率。

2. 功率流的数学表达式

• 电压差计算公式：
  [
  (U_{A1} - U_{A2}) = I_{A1}Z_1 + (I_{A1} - I_1)Z_2 + (I_{A1} - I_1 - I_2)Z_3
  ]
  该公式表示A1和A2端的电压差，通过每段网络的电流和阻抗来表示。通过该式，可以看到每段的电流如何影响总的电压差。

• 简化形式：
  通过数学简化，可以将电压差表示为：
  [
  (U_{A1} - U_{A2})U_N = U_N I_{A1}(Z_1 + Z_2 + Z_3) - I_1(Z_2 + Z_3) - I_2Z_3
  ]
  这表明电压差的大小与每段的电流和相应的阻抗成正比，( U_N ) 作为已知的参考电压。

3. 电压与功率流的关系

• 最后，公式表达了电压差和功率流之间的关系：
  [
  (U_{A1} - U_{A2})U_N = S_{A1}(Z_1 + Z_2 + Z_3) - S_1(Z_2 + Z_3) - S_2Z_3
  ]
  该公式将电压差与功率流的变化联系起来，其中每段的功率流与相应的阻抗值和电压差成比例。

4. 关键点

• 电压差计算：通过电流和阻抗来计算电压差。
• 功率流：每段的功率流（如( S_1 )和( S_2 )）会影响整体的功率分布。
• 网络分析：本分析方法是基于电压差和电流流动的关系来推导网络中每个段的功率流，适用于无损耗的情况。

5. 总结

• 该图提供了一个关于如何通过电压差、阻抗和电流计算功率流的详细方法。
• 通过这些方程，可以计算每段电路的功率分布，并且揭示了电压差、功率损耗与电流之间的复杂关系。

这种方法对于电力系统的优化和设计非常重要，特别是在没有损耗的假设下计算各个电网段的功率流。

这张幻灯片讨论了两端供电电网的基本功率分布，重点介绍了如何计算电网中的功率流动，以及电压和阻抗的关系。以下是这部分内容的详细解释：

1. 电网配置：

• 两端电源（A端和B端）：电网有两个端点（A端和B端）。每个端点都有电压源，分别是**( U_{A1} )** 和 ( U_{A2} )。
• 阻抗 ( Z_1, Z_2, Z_3 )：这些是电网中不同部件（例如电阻、电抗或传输线）产生的阻抗。
• 视在功率 ( S_1 ) 和 ( S_2 )：这些表示电网中各个点的视在功率，通常是电网传输或消耗的功率。

2. 电压差方程：

这个方程表示电网的电压差如何与各个点的功率流动有关：

[
(U_{A1} - U_{A2}) U_N = S_{A1} (Z_1 + Z_2 + Z_3) - S_1 (Z_2 + Z_3) - S_2 Z_3
]

• ( U_{A1} - U_{A2} )：这是电网两端的电压差。
• ( S_{A1} )：A端的视在功率。
• ( S_1 ) 和 ( S_2 )：电网中间部分的视在功率。
• ( Z_1, Z_2, Z_3 )：电网中各段传输线的阻抗。

这个方程说明，电网两端的电压差依赖于电网各部分的功率流动和阻抗。

3. 电压下降简化：

电网的电压下降可以简化为：

[
U_N = U_N \leq 0^\circ
]

• 这里，( U_N ) 是电网的参考电压，假设其相角为0度。

4. 计算 ( S_{A1} ) 的功率：

计算A端的视在功率 ( S_{A1} ) 的公式是：

[
S_{A1} = \frac{S_1 Z_1 + S_2 Z_{II} + U_N (U_{A1} - U_{A2})}{Z_\Sigma}
]

• ( S_{A1} )：A端的视在功率。
• ( Z_\Sigma )：电网的总阻抗。
• ( Z_{II} )：电网从**( Z_1 + Z_2 + Z_3 )** 计算得到的等效阻抗。

这个公式将电压差、阻抗和功率结合起来，帮助计算电网中特定节点的功率。

5. 阻抗分析：

• 总阻抗：电网的总阻抗表示为：
  [
  Z_\Sigma = Z_1 + Z_2 + Z_3
  ]
  这表示通过电网时遇到的所有阻抗之和。

• 阻抗分解：( Z_{II} = Z_1 + Z_2 + Z_3 ) 将电网的整体阻抗简化为各段阻抗的和，这对于计算功率流动非常重要。

6. 功率分布：

这个公式展示了电网中如何分配功率，考虑了每个节点的电压差和阻抗。了解电压差和功率流动对于设计高效、平衡的电网至关重要。

7. 电网操作：

通过计算各节点的电压差和功率流动，工程师可以优化电力传输、减少损耗，并确保电网的各个组件在安全范围内运行。

---

总结要点：

• 本模型用于计算电网中功率的流动，考虑了电压差和阻抗对功率的影响。
• 阻抗在决定功率分配和电压下降方面起着至关重要的作用。
• 了解电网的视在功率和电压下降有助于设计高效、稳定的电力系统。

这套数学框架广泛应用于电力系统工程，尤其是分析电力如何通过多个具有电阻和电抗的传输网络流动。

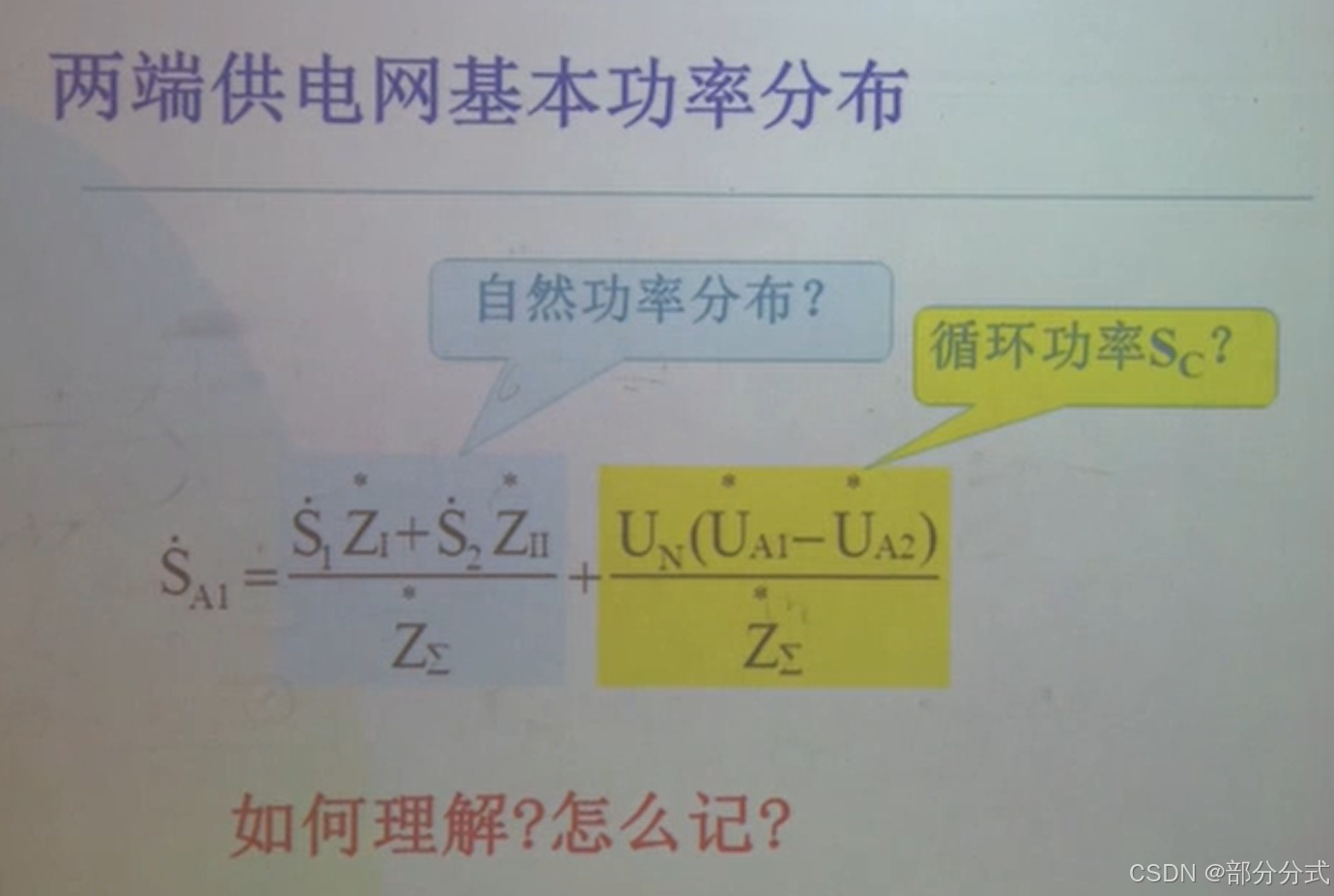

这张幻灯片展示了一个关于两端供电电网的基本功率分布的公式，并提出了一些问题来帮助理解如何计算电网的功率分布。

内容解释

公式：
[
S_{A1} = \frac{S_1 Z_1 + S_2 Z_{II}}{Z_\Sigma} + \frac{U_N (U_{A1} - U_{A2})}{Z_\Sigma}
]
这表示A端的功率 (S_{A1})，是通过电压差和阻抗来计算的。公式由两部分组成：

1. 第一部分 ( \frac{S_1 Z_1 + S_2 Z_{II}}{Z_\Sigma} )：

   • ( S_1 )：电网中第一个部分的视在功率。
   • ( Z_1 )：该部分的阻抗。
   • ( S_2 )：第二部分的视在功率。
   • ( Z_{II} )：第二部分的阻抗。
   • ( Z_\Sigma )：总的阻抗。

2. 第二部分 ( \frac{U_N (U_{A1} - U_{A2})}{Z_\Sigma} )：

   • ( U_N )：电网的参考电压。
   • ( U_{A1} - U_{A2} )：A端和B端之间的电压差。
   • 该部分表示电压差与总阻抗的关系。

提出的问题：

1. 自然功率分布？

   • 这个问题探讨的是如何理解功率在电网中的自然分布，是否可以根据电压差和阻抗来推断功率流动。

2. 循环功率 ( S_C )？

   • 这个问题是为了探讨电网中循环功率的计算，特别是环形电路中功率的流动。

理解和记忆：

• 该公式涉及电网中不同部分的功率流动。理解它需要掌握如何将电压差、阻抗与功率的计算联系起来。
• 对于如何理解和记忆这些公式，关键是记住总阻抗 (Z_\Sigma) 在每个环节中的作用，以及电压差对功率流动的影响。

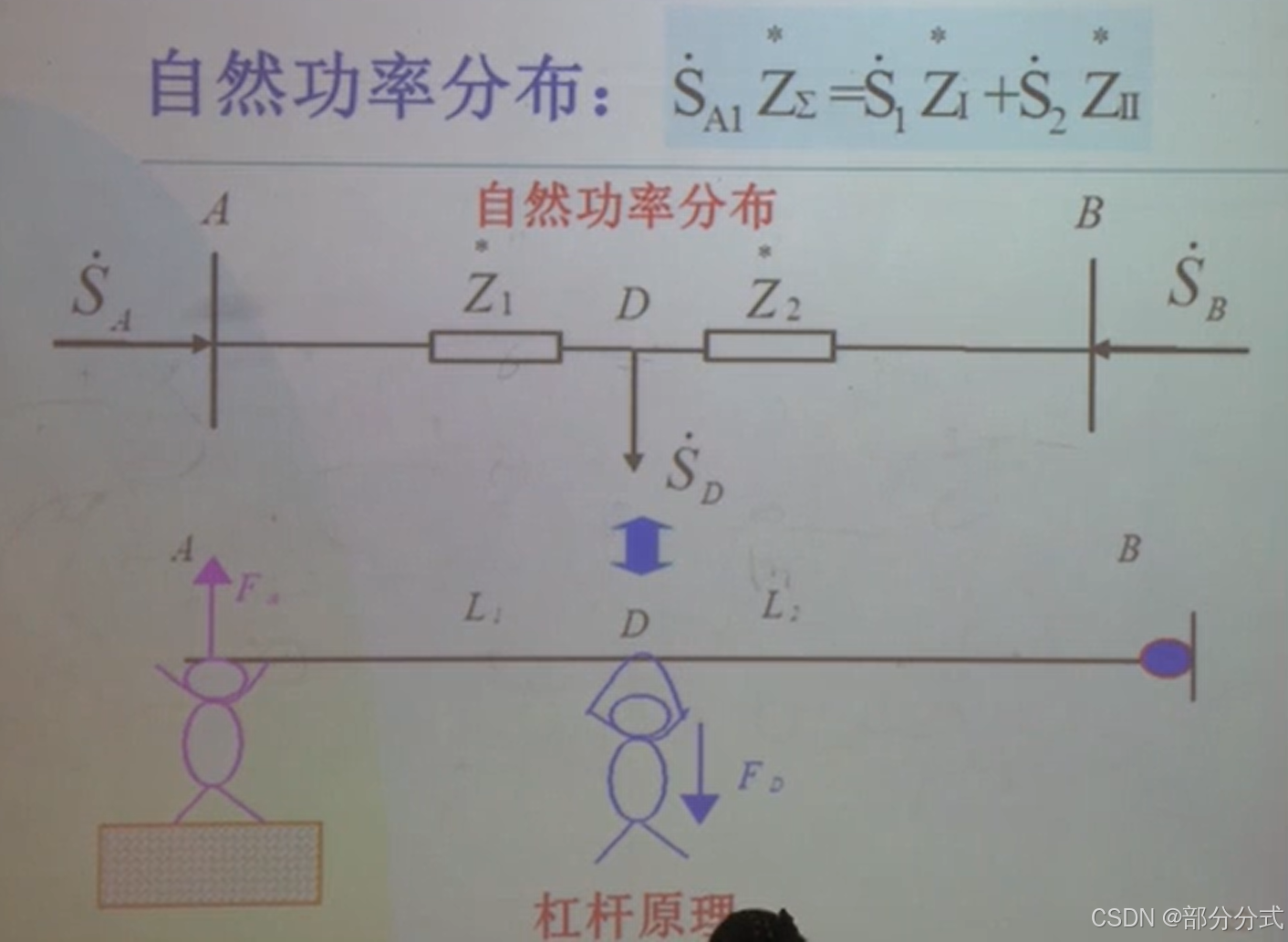

  这张幻灯片展示了一个关于电网中自然功率分布的公式，并通过一个类比说明了功率分布的基本概念。

主要内容解释

1. 自然功率分布公式：
   [
   S_{A1} Z_\Sigma = S_1 Z_1 + S_2 Z_{II}
   ]
   这表示A端的功率分布，通过两个部分的功率 ( S_1 ) 和 ( S_2 )，以及对应的阻抗 ( Z_1 ) 和 ( Z_{II} ) 来计算总功率分布。

2. 功率流动：

   • ( S_1 Z_1 )：表示通过第一个阻抗 ( Z_1 ) 的功率流。
   • ( S_2 Z_{II} )：表示通过第二个阻抗 ( Z_{II} ) 的功率流。
   • 总功率 ( S_{A1} ) 是这两个部分的功率流的总和。

3. 电网中的类比：
   幻灯片下方提供了一个类比图，将功率分布比作一个人提起重物：

   • F(_A)：表示电力的输入方向，向上表示从A端提供的功率。
   • L(_1) 和 L(_2)：表示电网的不同部分。
   • F(_D)：表示功率流的输出方向，向下表示到D端的功率。
   • 通过这种类比，形象地说明了电网中功率是如何通过不同的阻抗和部分流动的。

总结：

这张幻灯片通过物理类比和数学公式相结合的方式，帮助理解功率分布的概念及其在电网中的应用，特别是在如何通过不同的阻抗和功率流计算不同部分的功率。

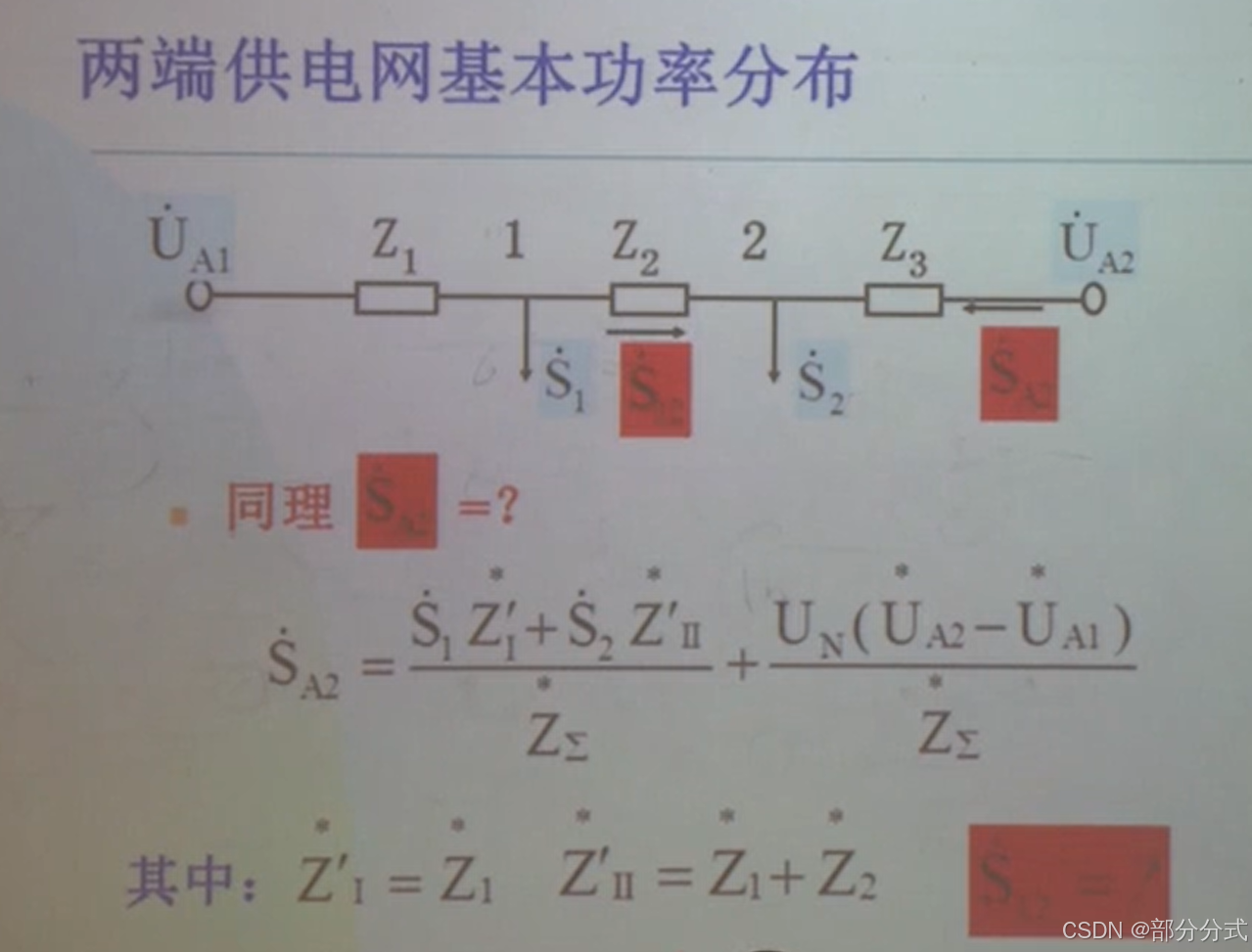

这张幻灯片继续讨论电网中功率分布的问题，并且给出了相关的公式和推导过程。

主要内容解释：

1. 功率分布的公式：

   • 我们可以从图中看到，A端和B端的电流通过不同的阻抗（( Z_1 ), ( Z_2 ), 和 ( Z_3 )）流动，分别产生功率 ( S_1 ) 和 ( S_2 )。
   • 功率计算公式：
     [
     S_{A2} = \frac{S_1 Z_1 + S_2 Z_{II}}{Z_\Sigma} + \frac{U_N (U_{A2} - U_{A1})}{Z_\Sigma}
     ]
     这里的公式表示了通过不同的阻抗分配功率流的方式。

2. 各个电网元素的关系：

   • ( Z_1 = Z_1’ ) 和 ( Z_2 = Z_1 + Z_2 )，这说明电网中的阻抗可以按层级相加得到不同部分的总阻抗。
   • 公式还表明了在不同的部分，功率 ( S_2 ) 也随阻抗变化。

3. 功率分布的物理意义：

   • 功率分配：公式的第一部分展示了通过两段不同的阻抗（( Z_1 ) 和 ( Z_{II} )）产生的功率流。而第二部分则是根据电压差（( U_{A2} - U_{A1} )）来分配功率。
   • 电网之间的相互作用：通过电流和电压的关系，电网中的每个节点和元件都会影响整个系统的功率流动。

总结：

这张幻灯片进一步详细展示了两端供电电网中功率是如何通过不同的阻抗来分配的，特别是在考虑电压差和电流流动时，如何通过公式计算功率的变化和分配。这有助于理解电网中不同部分的功率流和其相互影响。

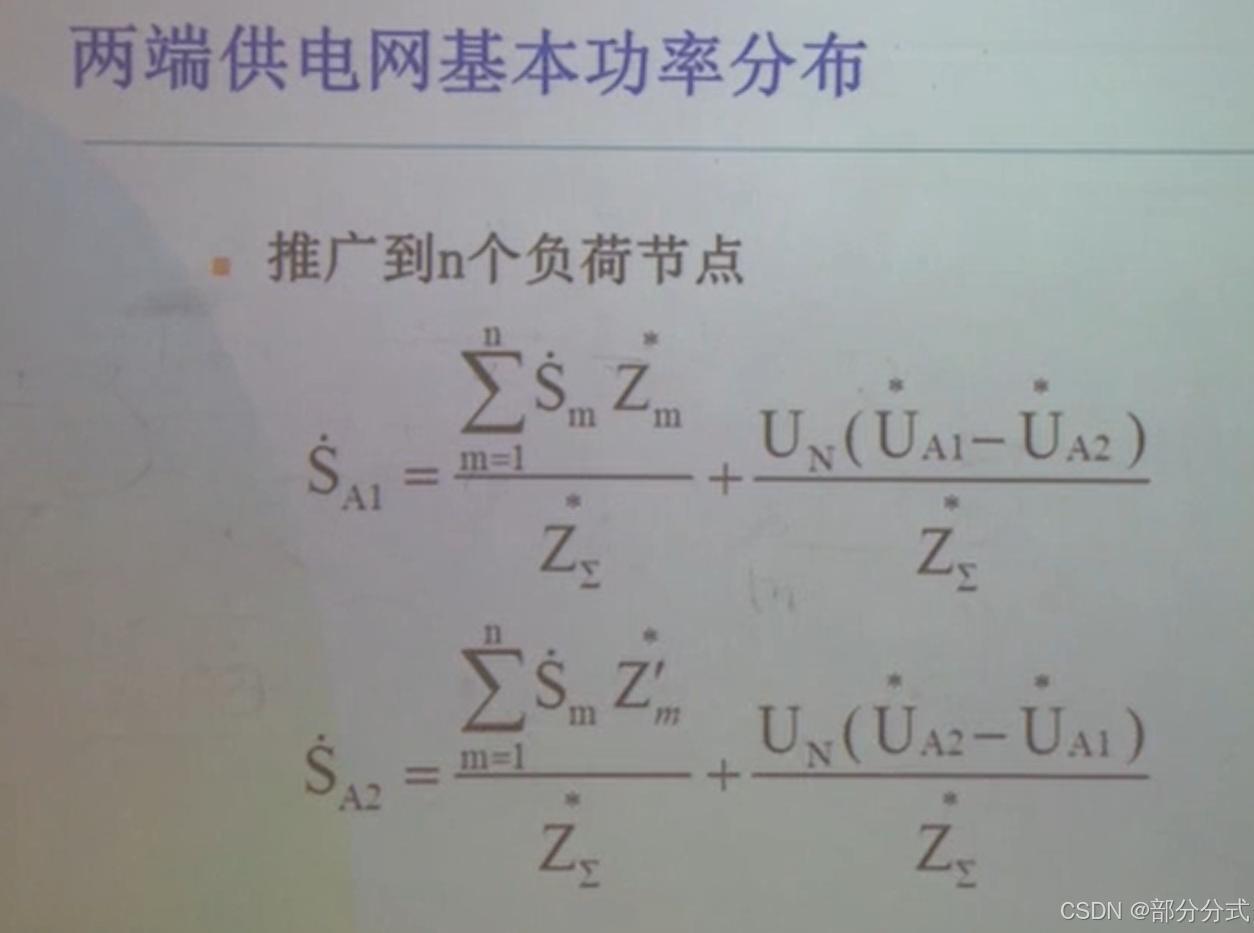

这张幻灯片描述的是电网功率分布的扩展情况，即当电网的负载节点增加时，功率分布如何计算。

主要内容分析：

1. 功率分布扩展到多个负载节点：

   • 公式中的求和符号（(\sum_{m=1}^n)）表示功率分布已经扩展到n个负载节点。
   • 在这些节点中，每个负载的功率 ( \dot{S}_m ) 与相应的阻抗 ( Z_m ) 结合，形成总功率流的计算。

2. 功率流公式：

   • ( \dot{S}{A1} ) 和 ( \dot{S}{A2} ) 分别表示两个不同节点的功率流。
   • 公式如下：
     [
     \dot{S}{A1} = \sum{m=1}^n \frac{\dot{S}m Z_m}{Z\Sigma} + \frac{U_N (U_{A1} - U_{A2})}{Z_\Sigma}
     ]
     [
     \dot{S}{A2} = \sum{m=1}^n \frac{\dot{S}m Z_m’}{Z\Sigma} + \frac{U_N (U_{A2} - U_{A1})}{Z_\Sigma}
     ]
   • 第一部分是来自各个负载节点的功率流，第二部分是由电压差（( U_{A1} - U_{A2} ) 或 ( U_{A2} - U_{A1} )）引起的功率流。

3. 电压差与功率流的关系：

   • ( U_N ) 表示电网的参考电压，电压差 ( U_{A1} - U_{A2} ) 或 ( U_{A2} - U_{A1} ) 影响功率流动的方向和大小。

结论：

当电网中的负载节点数增加时，功率的分布不仅取决于各个节点的阻抗，还与电压差和整体电网的电压相关。通过这样的公式，我们能够计算出多负载系统中各个节点的功率流分布，并且通过合理的计算方法，分析电网系统的运行效率。

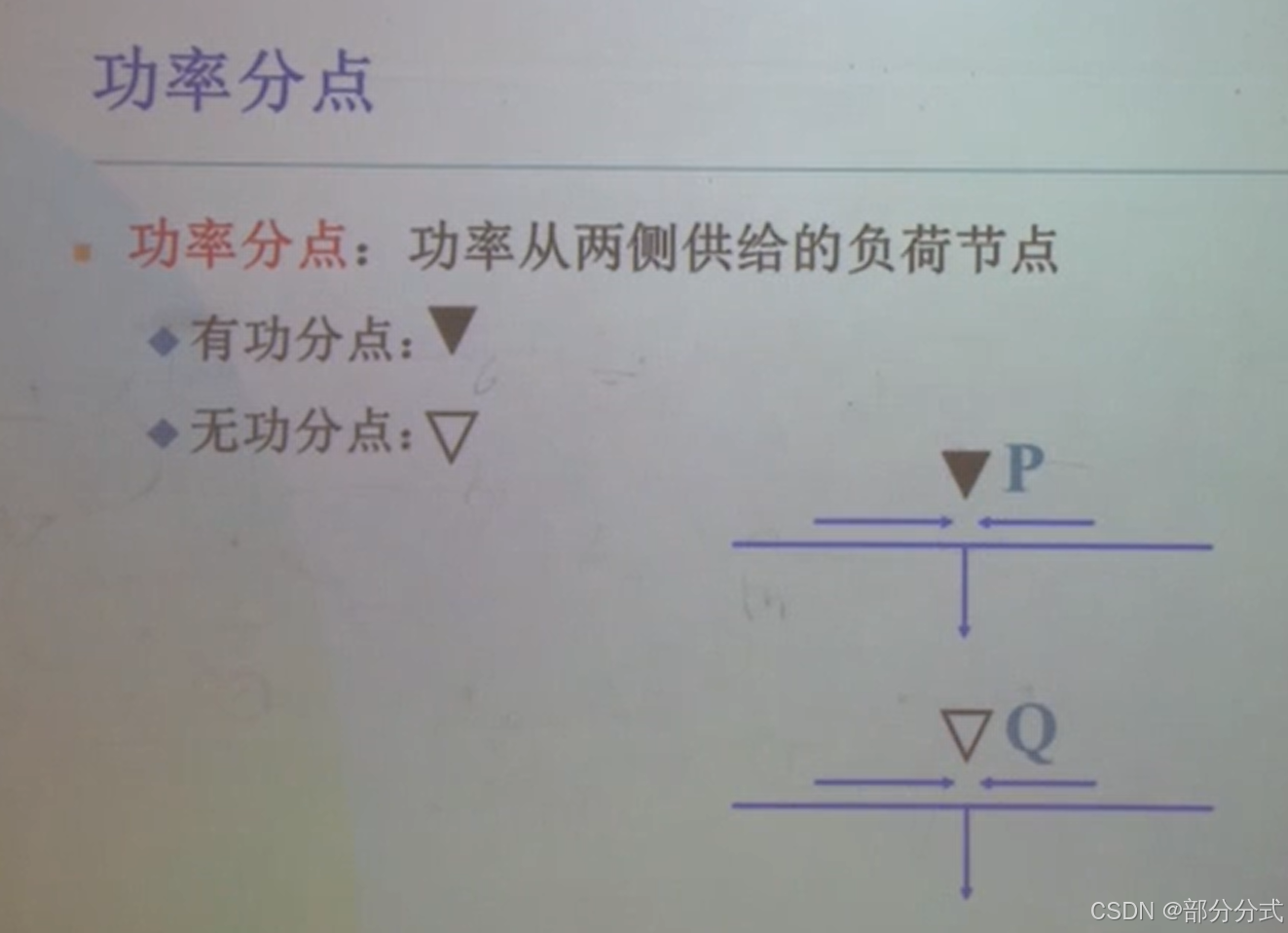

这张幻灯片展示的是功率分配点的概念。根据图中的描述，功率分配点是指功率从两侧供给到负荷节点的地方。

主要内容分析：

1. 功率分配点的定义：

   • 功率从两个供应端（可能是不同的电网或电源）传输到负荷节点。负荷节点是指接收电力的地点。

2. 有功与无功分配：

   • 有功分配点（图中的箭头指向P）： 有功功率（P）是能量传递的实际部分，表示能量的有效转换。例如，电力传输过程中，从电源到负荷节点的功率传递。
   • 无功分配点（图中的箭头指向Q）： 无功功率（Q）与电力的传输和储存相关，通常用于电力系统的电压调节等目的。

3. 箭头的表示：

   • 上图中的箭头方向表示功率流动的方向。
     • 有功功率箭头指向(P)，表明有功功率从电源流向负荷。
     • 无功功率箭头指向(Q)，表明无功功率的流动方向。

结论：

这张图的核心在于理解电力系统中有功和无功功率的分配以及其如何通过不同的节点传输。

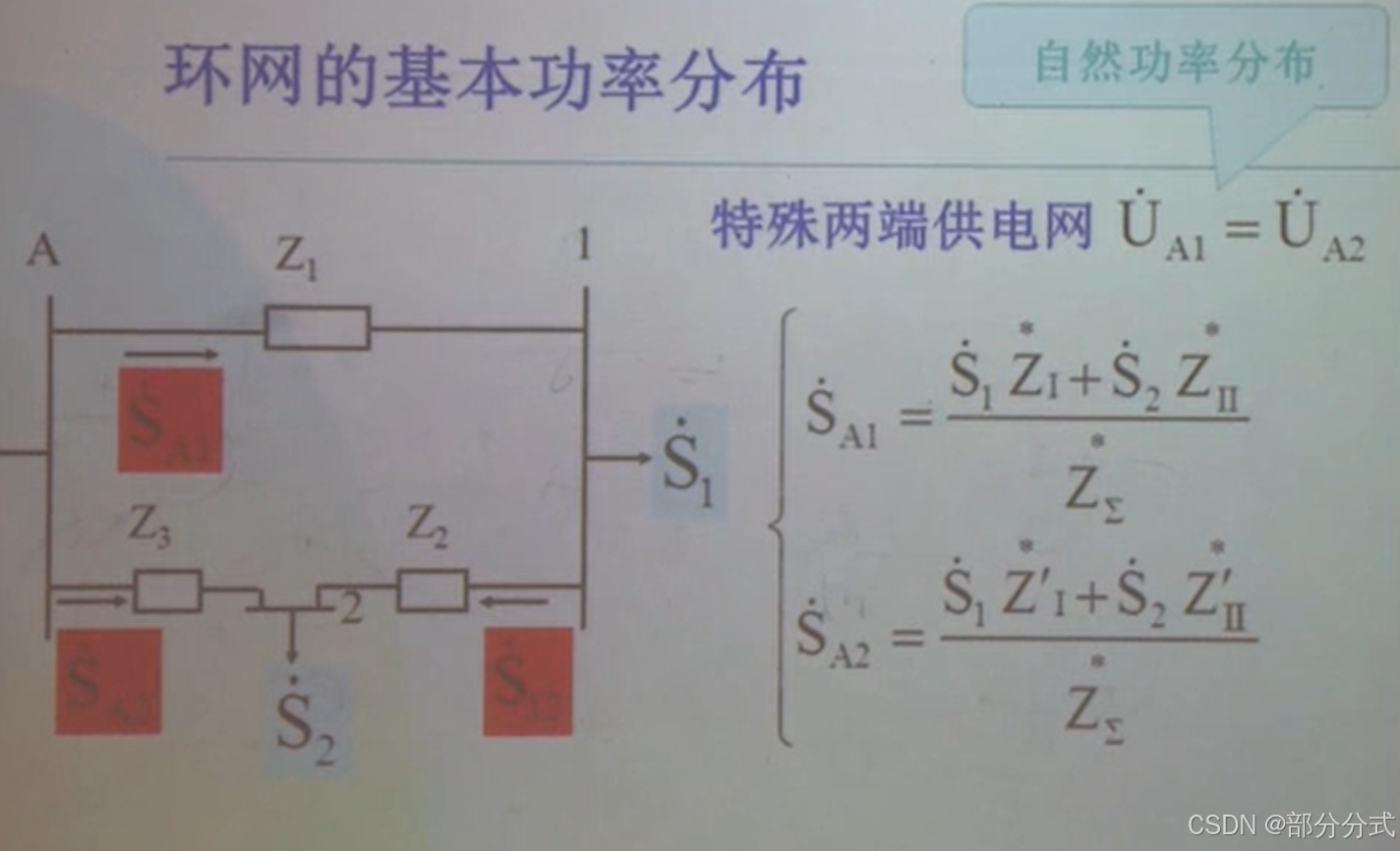

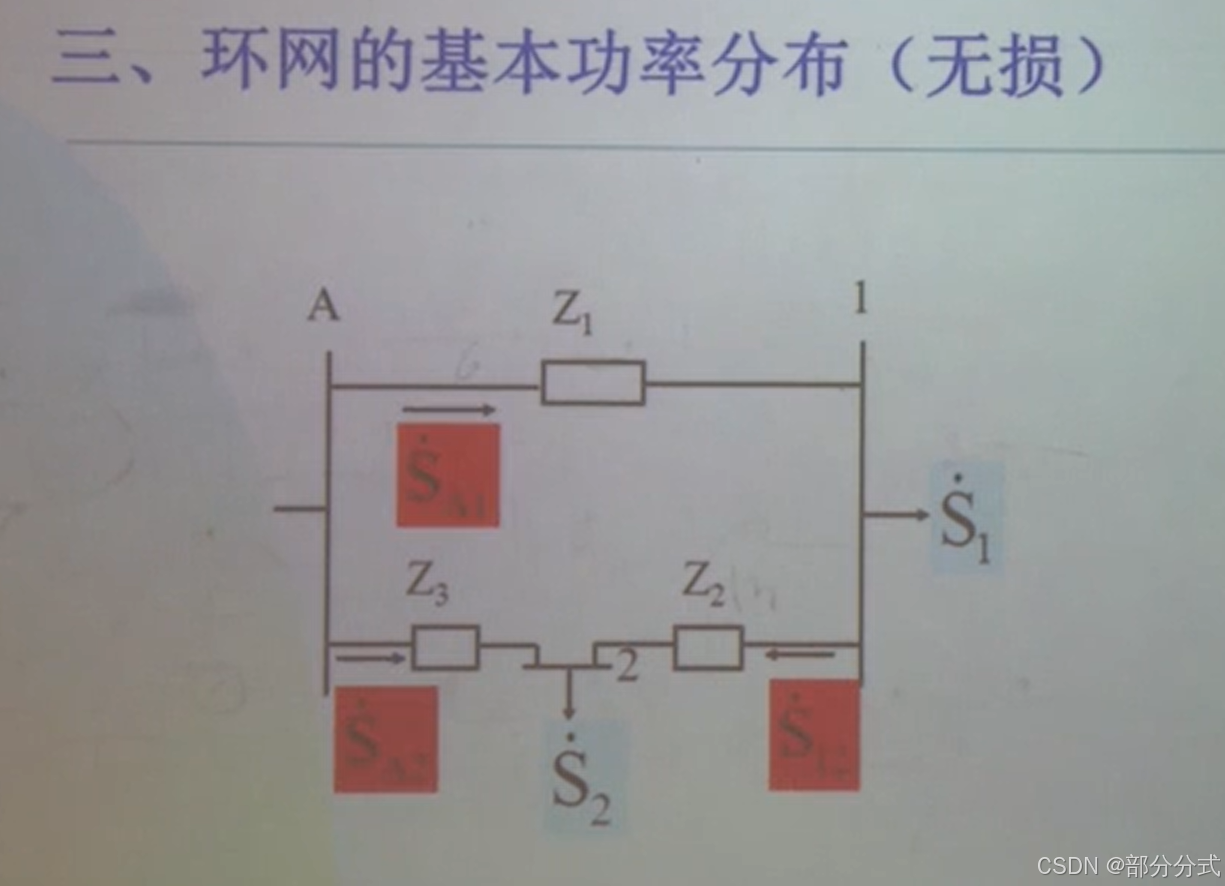

这张幻灯片展示的是环网的基本功率分布，特别是两端供电网络的功率分布。其内容和公式涉及如何在复杂的电网中计算功率流动。以下是这张图的详细解读：

1. 环网结构：

• 图中展示了一个环形电网结构，其中包括多个电阻和电抗元件（( Z_1, Z_2, Z_3 )）。这些元件代表了电网中的阻抗，影响功率的传输。
• 电网的两端（A 和B）有电源供电，电压分别为 ( U_{A1} ) 和 ( U_{A2} )。

2. 功率分配：

• 从两端的供电网络流出的功率分别标记为 ( \dot{S_1} ) 和 ( \dot{S_2} )。
• 特别地，这里用两端的电压（( U_{A1} ) 和 ( U_{A2} )）来计算环网的功率分布。

3. 公式：

• 功率分配公式：
  在两个供电节点（A 和 B）之间，功率分配的计算公式如下：

  [
  \dot{S}{A1} = \frac{\dot{S_1} Z_1 + \dot{S_2} Z{II}}{Z_{\Sigma}}
  ]
  这个公式表示从节点A到节点B的功率分配情况，考虑了两种阻抗 ( Z_1 ) 和 ( Z_{II} ) 的影响。

• 同样的公式适用于从A节点到B节点的另一个功率分配：

  [
  \dot{S}{A2} = \frac{\dot{S_1} Z’1 + \dot{S_2} Z’{II}}{Z{\Sigma}}
  ]
  这里 ( Z’1 ) 和 ( Z’{II} ) 是不同的阻抗参数。

4. 功率传输的计算方法：

• 环网的计算方法在于通过考虑不同的电阻、电抗元件以及电压差，计算环网内部的功率分配。通过这些公式，可以求出在不同支路上的功率流量。

5. 环网的特点：

• 由于电网是闭环的，功率可以在不同路径之间流动，从而确保电力传输的稳定性和可靠性。这种设计有效避免了单点故障，并且通过环网结构使得电力传输更加均衡。

总结来说，这张幻灯片解释了如何在环网系统中进行功率分配，尤其是在考虑了不同电阻和电抗影响的情况下，如何使用这些公式来计算功率流。

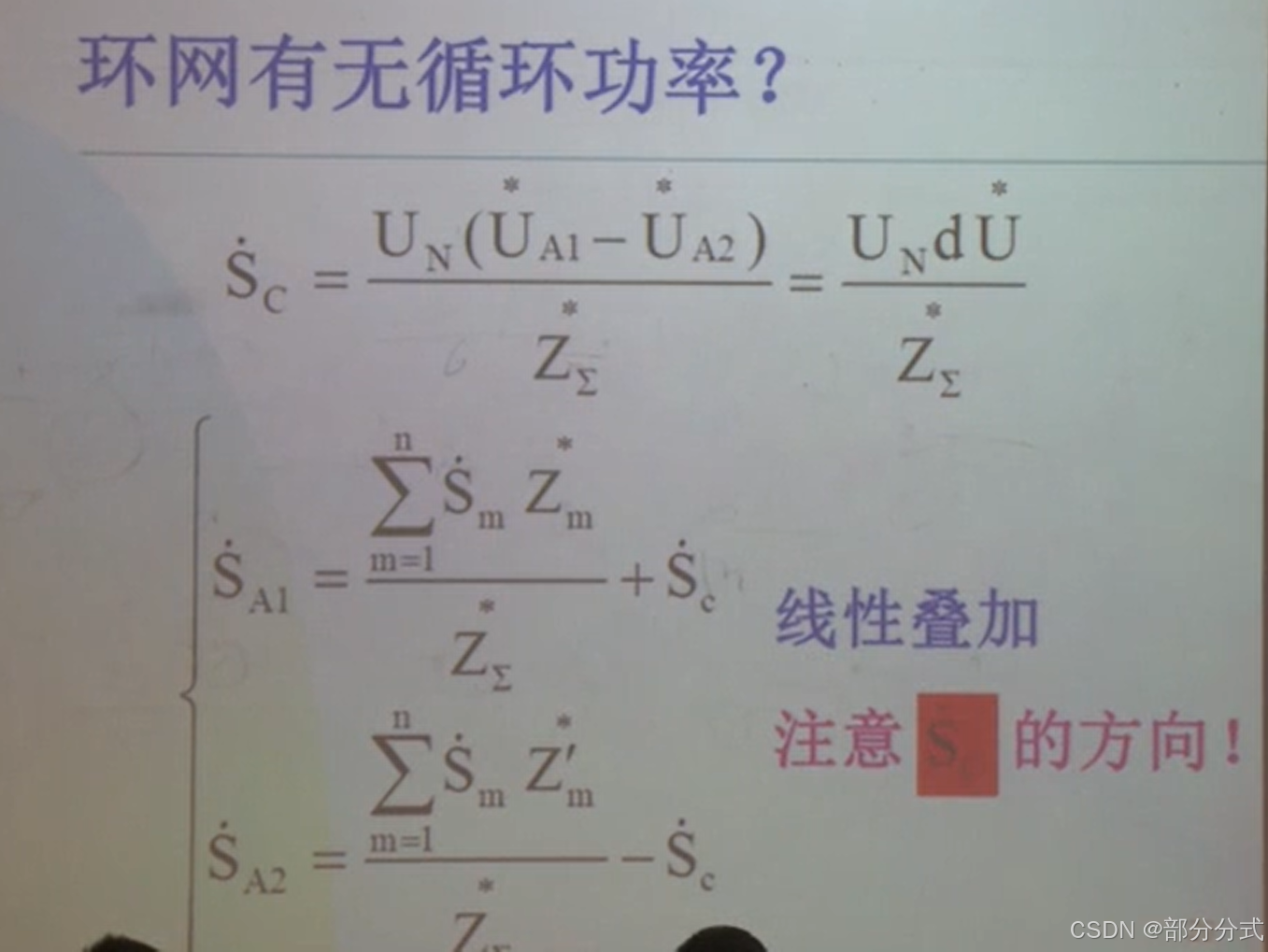

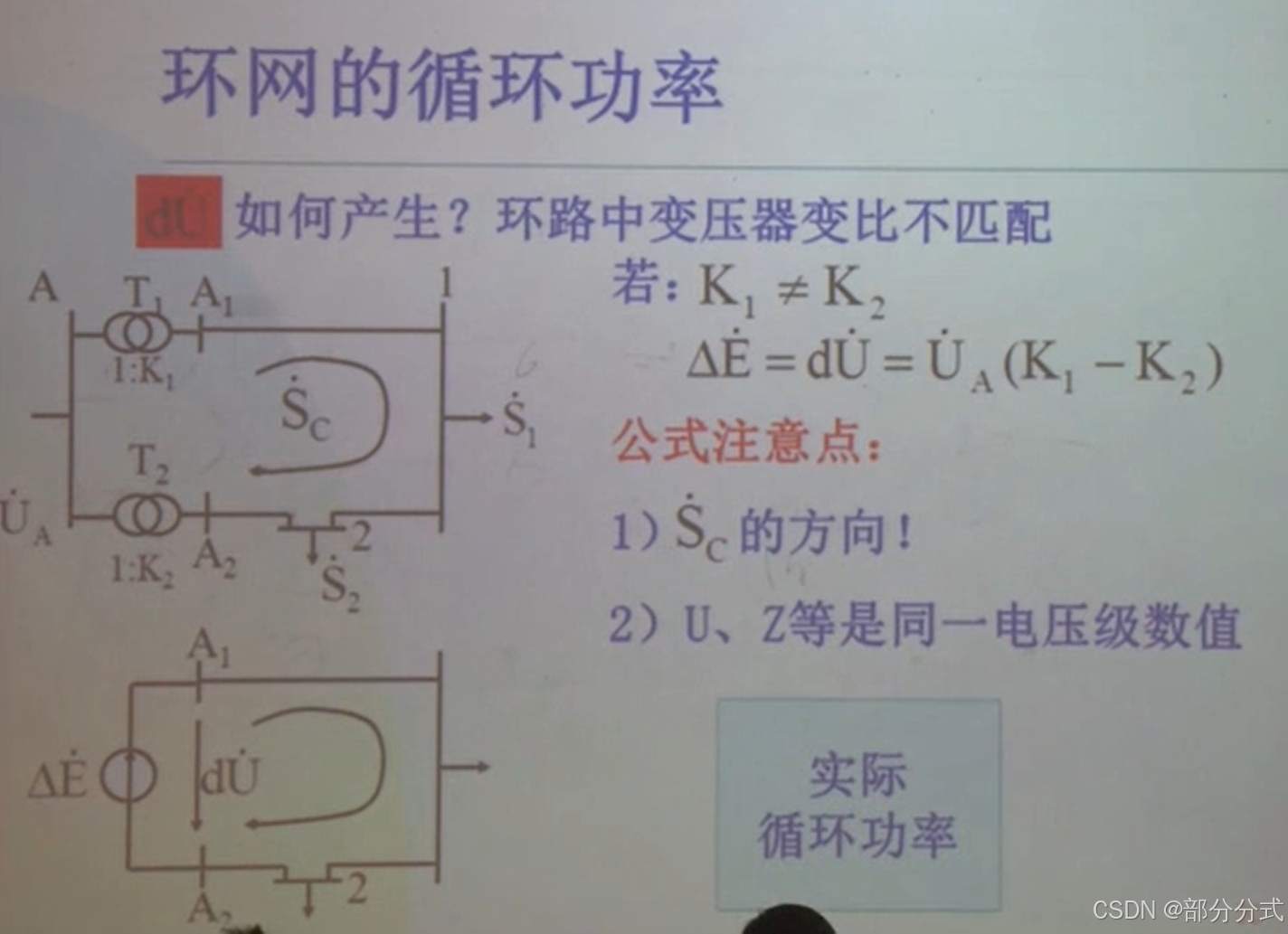

这张幻灯片展示了环网中的功率计算和反馈机制，特别是如何考虑电压差引起的功率流动以及如何理解线性叠加的作用。

1. 循环功率流 (( \dot{S}_C )):

• 公式 ( \dot{S}C = \frac{U_N (U{A1} - U_{A2})}{Z_{\Sigma}} = \frac{U_N dU}{Z_{\Sigma}} ) 表示循环功率流。这里的 ( U_N ) 是网络的额定电压，( dU ) 表示电压差（( U_{A1} - U_{A2} )）。
• 这种电压差和阻抗的组合产生了环网中的反馈效应，反馈回路的功率流 ( \dot{S}_C ) 会影响总的功率分布。

2. 功率流的计算：

• 对于每个节点 ( A1 ) 和 ( A2 )，功率流的分配由以下公式描述：

  [
  \dot{S}{A1} = \sum{m=1}^n \frac{\dot{S}m Z_m}{Z{\Sigma}} + \dot{S}_C
  ]

  [
  \dot{S}{A2} = \sum{m=1}^n \frac{\dot{S}_m Z’m}{Z{\Sigma}} - \dot{S}_C
  ]

• ( \dot{S}_m ) 代表第 ( m ) 个负载节点的功率流，( Z_m ) 和 ( Z’_m ) 是相关的阻抗。计算时会通过 ( \dot{S}_C ) 考虑循环反馈。

3. 线性叠加：

• 这部分特别强调了功率流的线性叠加特性。即功率流可以通过各个组件（如不同阻抗的分配）来叠加计算。系统中的每个负载节点的功率流是通过各自的阻抗与总阻抗的比例来分配的。

4. 环网的功率分配：

• ( \dot{S}_C ) 代表的是从两端节点间的反馈功率流，它会影响整个环网的功率分布。特别是在环网结构下，功率不仅从源节点传输到负载节点，还会在反馈环路中反向传播。

5. 注意功率流的方向：

• 幻灯片的重点还提醒我们注意功率流 ( \dot{S}_C ) 的方向。反馈功率流 ( \dot{S}_C ) 可能会有不同的方向，取决于环网的连接方式和电压差的影响。
• 正如公式中所示，功率流的方向是非常重要的，必须根据实际的电压差和阻抗来判断功率流的流向。

总结：

• 这张幻灯片提供了环网中功率分布的基本方法，尤其强调了电压差、阻抗和反馈机制如何影响功率流动的分配。功率流的方向性和线性叠加原则是理解环网功率分布的关键。

  这张幻灯片介绍了环网的循环功率计算和如何产生电压差。

主要内容：

1. 电压差的产生：

   • 在环网中，当电压变压器的变比 ( K_1 ) 和 ( K_2 ) 不匹配时，电压差 ( \Delta E ) 就会产生。电压差的表达式为：
     [
     \Delta E = dU = U_A(K_1 - K_2)
     ]
   • 其中，( U_A ) 是电压源，( K_1 ) 和 ( K_2 ) 是变压器的变比。如果这两个变比不相等，就会导致电压差的出现。

2. 公式注意点：

   • ( \dot{S}_C ) 的方向： 计算循环功率时需要特别注意功率流的方向，即反馈功率 ( \dot{S}_C ) 的方向。正确的方向会影响到功率分配和计算。
   • 电压和阻抗的一致性： 公式中的电压（( U )）和阻抗（( Z )）必须使用相同的电压级数或单位。这是为了保证计算的一致性和正确性。

3. 实际环网功率：

   • 实际上，环网的循环功率是由电压差、变压器的变比和阻抗等因素共同影响的。功率流的计算不仅需要考虑电压差，还要考虑阻抗的影响。

结论：

这张幻灯片主要讲解了环网中的循环功率如何通过电压差和变压器的变比差异产生，以及在计算功率时需要关注的细节。

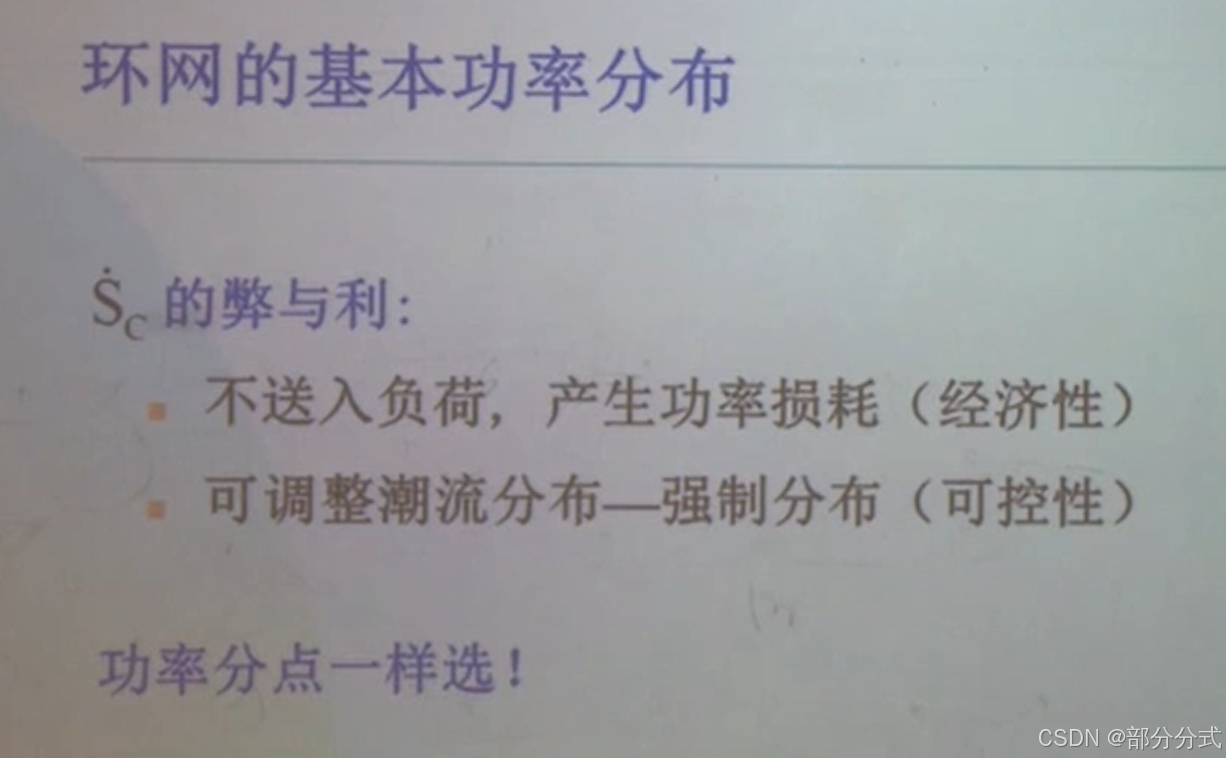

这张幻灯片继续讨论了环网的功率分布，并强调了环网中循环功率 ( \dot{S}_C ) 的优点和应用：

( \dot{S}_C ) 的优点：

1. 不送入负荷，产生功率损耗（经济性）：

   • 通过环网的循环功率 ( \dot{S}_C )，可以在不直接送入负荷的情况下，通过内部的能量管理来产生功率损耗。这种功率损耗有助于系统的经济运行，提高资源的合理利用。

2. 可调整潮流分布—强制分布（可控性）：

   • 环网中的循环功率允许对电力的潮流进行调节，可以实现对电流和功率流的强制分配。通过控制潮流分布，网络运行的稳定性和灵活性得以增强，从而达到更好的可控性。

功率分点的选择：

• 类似于选择功率分点的方式，环网的功率分布也可以根据实际需求进行调整，从而满足不同的电力管理需求。

  这张幻灯片主要讲解了闭式网的分解与潮流分析的工程师思路。

核心内容：

1. 功率分点：

   • 在进行闭式网络分析时，通常会选择一个功率分点（一般为无功分点），并将闭式网络分解为两个开式网络进行单独计算。

2. 开式网络计算：

   • 在计算开式网络时，需要特别关注每个分点处的功率分配。对于每个分点，尤其要注意在考虑功率损耗后，重新计算每个支路的功率分配。

电路图分析：

• 上图展示了一个典型的两端供电电网的开式网络，通过功率分配来进行分析。

计算过程：

• 步骤1： 先将闭式网络转换为两个开式网络。
• 步骤2： 计算时需要先确定每个分点处的功率，并考虑到电网中可能存在的功率损耗，进而对网络进行调整和计算。

总结来说，这张幻灯片解释了如何在分析电力系统网络时，处理闭式网络的分解与功率分配，并强调了计算时对功率分配和损耗的影响。
