模型预测控制（Model Predictive Control，MPC） 是一种广泛应用于过程控制和优化的控制策略，它通过建立系统的数学模型，利用当前状态和未来的预测模型来优化控制决策。MPC 是一种基于模型的最优控制方法，它通过求解一个优化问题来决定当前控制输入，并在未来的一段时间内预测系统行为。

1. MPC 的基本概念

MPC 是一种 基于模型的控制策略，通过以下几个步骤来计算控制输入：

建立系统模型：首先需要建立一个动态模型（通常是离散时间模型），描述系统的状态随时间的变化。
预测未来行为：基于当前的系统状态，MPC 会在给定的预测时域内预测未来的系统行为。通常，使用系统模型和当前状态来预测未来的状态和输出。
优化控制输入：在每个时刻，MPC 会求解一个优化问题，优化问题的目标是最小化未来一段时间内系统状态和控制输入的代价函数。这些代价函数通常考虑以下几个因素：
- 跟踪误差：控制系统的目标通常是使系统输出尽量跟踪参考轨迹或目标状态。
- 控制输入：为了避免控制输入过大或不合理，代价函数通常还会惩罚控制输入过大的情况。
- 约束：为了保证系统的稳定性和安全性，通常会对状态和控制输入施加一定的约束，例如状态限制、输入限制等。
应用控制输入：优化问题求解后，MPC 会根据当前的系统状态选择最优的控制输入，并将其应用到系统中。然后，MPC 进入下一个时间步，更新系统状态并重新求解优化问题。

2. MPC 的工作原理

MPC 的工作过程通常分为以下几个阶段：

2.1 建模

MPC 需要一个准确的系统模型，通常是一个描述系统动力学的 离散时间模型。模型可以是线性的，也可以是非线性的，常见的模型类型包括：

线性时不变模型（LTI）
非线性模型（例如使用微分方程描述的动力学模型）

常见的线性模型形式为：
[
x_{k+1} = A x_k + B u_k
]
其中，(x_k) 是系统的状态向量，(u_k) 是控制输入，(A) 和 (B) 是系统的状态转移矩阵和控制矩阵。

2.2 预测

MPC 通过利用当前时刻的系统状态 (x_k)，根据系统的动态模型预测未来 (N) 个时间步的状态轨迹。假设我们有一个目标状态轨迹或参考轨迹，MPC 会根据这个参考轨迹预测未来的系统行为，并计算出可能的控制输入。

2.3 优化

MPC 的优化过程是其核心，优化目标是通过求解一个优化问题来最小化代价函数。代价函数通常包括以下两部分：

跟踪误差：反映系统输出与参考轨迹之间的误差，通常是状态或输出与目标之间的平方误差。
控制输入代价：为了防止控制输入过大或过小，代价函数会惩罚控制输入的变化。

一个常见的代价函数形式为：
[
J = \sum_{k=0}^{N-1} \left( (x_{k} - x_{\text{ref}})^\top Q (x_{k} - x_{\text{ref}}) + (u_{k})^\top R (u_{k}) \right)
]
其中，(Q) 和 (R) 是权重矩阵，(x_{\text{ref}}) 是参考轨迹，控制输入的惩罚项用于平滑控制信号，避免剧烈变化。

2.4 约束

MPC 在优化问题中通常还会加入约束条件，确保控制输入和系统状态在合理范围内。常见的约束包括：

状态约束：例如，系统的状态变量（如位置、速度、温度等）不能超过某个预设的最大值和最小值。
控制输入约束：控制输入的变化范围，例如电机的最大功率限制或气阀的最大开启角度。

例如，可以加入如下约束：
[
x_{\text{min}} \leq x_k \leq x_{\text{max}}
]
[
u_{\text{min}} \leq u_k \leq u_{\text{max}}
]

2.5 应用控制输入

一旦优化问题被求解，MPC 就会选择最优的控制输入 (u_0)，并应用到系统中。然而，MPC 采用 滞后优化（receding horizon optimization）的策略，只应用当前时刻的第一个控制输入 (u_0)，然后再进入下一个时间步，更新系统状态并重新优化。这种方法可以处理系统的不确定性和外部干扰。

3. MPC 的优点

处理约束：MPC 可以显式地处理系统的各种约束，例如状态约束、输入约束、输出约束等。其他传统控制方法（如 PID 控制）通常难以直接处理约束问题。
预测能力：MPC 基于模型进行预测，能够提前考虑未来的行为并调整控制输入，从而提高控制的效率和精度。
灵活性：MPC 可以处理多种复杂的系统，特别是在系统动力学复杂、具有非线性或时变特性的情况下。
优化性：通过优化控制输入，MPC 可以最小化代价函数，实现最优控制。

4. MPC 的挑战

尽管 MPC 有许多优点，但在实际应用中也面临一些挑战：

计算复杂度：MPC 需要求解一个优化问题，这在每个控制周期内都需要进行计算。对于大规模系统或长时间预测，计算开销较大，可能导致实时性问题。
模型依赖性：MPC 依赖于系统的数学模型，因此，如果模型不准确或存在不确定性，控制效果可能受到影响。对于非线性和时变系统，建模可能变得非常复杂。
实现复杂性：实现一个高效的 MPC 控制器需要处理复杂的优化算法、约束处理和计算资源管理。

5. MPC 的应用

MPC 被广泛应用于各种领域，尤其是在需要优化和约束处理的系统中。以下是一些典型的应用领域：

5.1 自动驾驶

MPC 在自动驾驶中被用来控制车辆的速度、方向和路径。通过利用当前状态（如车辆位置、速度等）和环境数据（如障碍物位置、交通规则等），MPC 可以规划未来的行驶路径，并确保车辆在安全约束下平稳行驶。

5.2 化工过程控制

在化工厂和工业过程控制中，MPC 被广泛用于调节温度、流量、压力等变量。MPC 可以通过考虑系统的动态特性和生产需求来优化控制策略，保证生产过程的稳定性和效率。

5.3 电力系统控制

MPC 在电力系统中用于优化电力分配、负荷平衡和发电调度。通过考虑发电机的能力、负荷需求和系统约束，MPC 可以有效管理电网，减少能源浪费，并提高电力供应的稳定性。

5.4 机器人控制

在机器人控制中，MPC 被用来规划机器人的运动轨迹。通过实时优化控制输入，MPC 可以帮助机器人避开障碍物、最小化能量消耗、提高路径规划的精度。

5.5 航天与航空控制

MPC 在航天器和飞行器的控制中也有应用，特别是在需要精确导航和控制的任务中，例如卫星轨道控制、飞行路径优化等。

6. 总结

模型预测控制（MPC）是一种基于模型的控制方法，通过对未来一段时间的系统行为进行预测，优化控制输入来满足系统约束并实现最优控制。MPC 在多种应用场景中具有显著的优势，尤其在需要处理复杂系统约束和优化问题时。但其计算复杂度和对系统模型的依赖也是其面临的挑战。在未来，随着计算能力的提升和更高效的优化算法的发展，MPC 的应用将会越来越广泛。

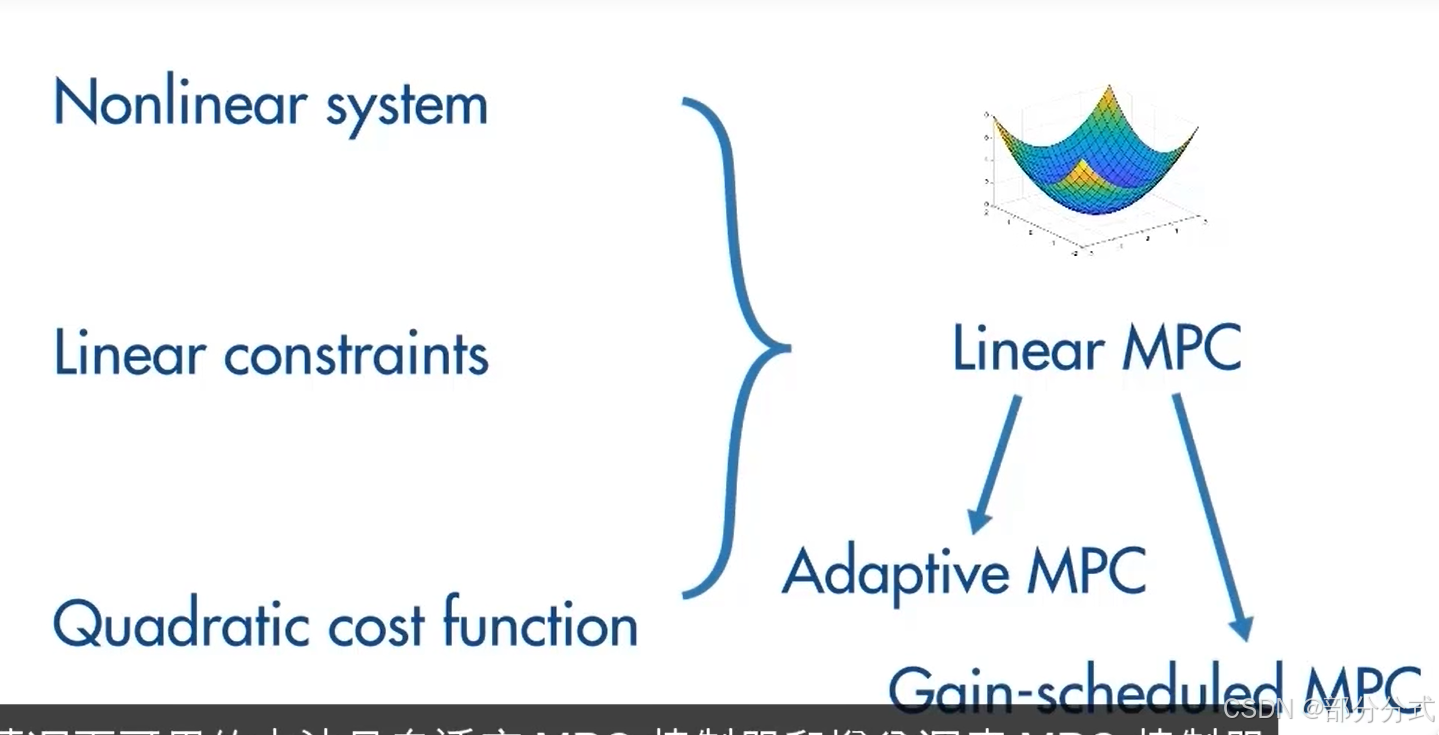

在这里插入图片描述
滚动优化（Rolling Horizon Optimization，RHO）和模型预测控制（Model Predictive Control，MPC）虽然是两个相关但并不完全相同的概念，它们在很多应用中有重叠，尤其是在控制和优化领域。为了更清晰地理解两者之间的关系，我们可以分别定义这两个概念并分析它们的区别与联系。

1. 滚动优化（Rolling Horizon Optimization，RHO）

滚动优化是一种 在线优化 方法，通常用于 动态系统的决策制定，特别是在实时系统中。它的基本思想是：每个时刻，优化算法考虑当前时刻的状态，并预测未来若干步的系统行为，但在优化过程中只选择和应用当前时刻的控制决策，然后随着时间的推移，滚动更新优化窗口并重复这一过程。

具体而言，滚动优化方法包含以下几个步骤：

优化未来一段时间：在每个控制周期，优化算法会解决一个优化问题，预测未来一段时间内的系统状态和行为，通常是基于当前时刻的系统状态。
选择当前控制：优化计算结果通常会提供一个最优控制输入序列，其中只有当前时刻的控制输入会被应用。其余的控制输入会随着时间的推移更新。
更新和滚动：随着时间推移，滚动优化会更新优化窗口，利用新的当前状态重新进行优化，并调整控制策略。

滚动优化的关键特点是它基于 优化窗口 和 短期预测。每次优化时都基于当前时刻的状态，但只计算一个有限时间内的控制输入，并且在下一步时刻重新进行优化。

2. 模型预测控制（MPC）

模型预测控制（MPC）是一种 基于模型的最优控制 策略，广泛应用于处理动态系统。MPC 的核心思想是通过 模型预测 系统未来的状态，并在每个时间步优化控制输入。它每次考虑一个 有限的预测时域，然后通过 求解优化问题 来选择最优的控制输入，再将这个控制输入应用到系统中，并根据新的系统状态继续更新。

MPC 的步骤包括：

建立系统模型：使用系统的数学模型描述系统的动态行为。
预测未来：基于当前时刻的系统状态，MPC 会预测未来一段时间内系统的行为。
优化控制输入：在预测的时间窗口内，MPC 会通过优化代价函数（通常包括状态误差和控制输入代价）来确定一个控制输入序列。
应用控制输入：MPC 只将当前时刻的控制输入应用到系统中，然后进入下一个时间步，重新进行预测和优化。

与滚动优化类似，MPC 也是通过 滚动优化 窗口来进行控制决策的，但 MPC 更强调通过 系统模型 来进行预测，并且在每一步计算中优化代价函数。

3. 滚动优化与模型预测控制的关系

相似性：
- 滚动窗口：滚动优化和 MPC 都是基于 滚动窗口 的策略。每次优化时，考虑未来有限时间内的控制决策，并将优化结果应用于当前时刻的控制输入。
- 基于预测：两者都依赖于对未来系统状态的预测来制定当前的控制策略。
- 优化决策：滚动优化和 MPC 都涉及到在每个时间步通过求解一个优化问题来决定最优的控制输入。
差异性：
- 重点和背景：MPC 通常用于 控制问题，特别是当控制系统需要考虑约束、动态模型和优化目标时。它通常强调如何在有限的预测范围内求解一个控制问题，优化目标通常涉及状态跟踪、控制输入平滑等。而滚动优化的应用范围更广，不仅限于控制系统，它可以用于 决策优化、调度问题 等许多领域。
- 实现细节：尽管两者有相似的滚动窗口结构，但 MPC 通常需要通过建立 准确的系统模型 来进行预测和优化，尤其在处理复杂的系统时，它的模型和优化问题通常比较复杂。而滚动优化则不一定依赖于如此复杂的系统模型，它可能用于更加 通用的优化任务。

4. 总结

滚动优化 是一种 优化策略，通常在多个领域中使用，具有很好的灵活性，主要是通过在每个时间步骤计算有限时域的优化来作出决策，并随着时间滚动更新预测。
模型预测控制（MPC） 是 基于滚动优化的控制策略，它主要应用于 动态系统的控制，并且强调通过建立系统的数学模型来进行预测和优化。

因此，MPC 可以被视为一种 滚动优化 方法，专门用于动态系统的最优控制，考虑系统的动力学模型和约束条件，进行在线优化和决策。两者的核心相似性是都使用滚动窗口和优化策略，但MPC 特别侧重于模型和控制问题的优化。

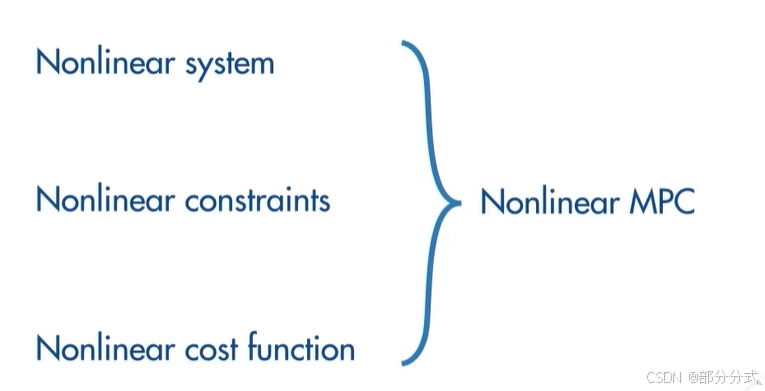

在这里插入图片描述

自适应（Adaptive） 是指系统、算法或方法在变化的环境中能够根据反馈或观察到的变化自动调整自身行为或参数，以优化性能或达到预定目标。自适应的关键特点是能够根据输入或环境的变化实时调整，而不是依赖预设的固定规则。自适应的概念广泛应用于多个领域，包括控制系统、信号处理、机器学习、网络优化等。

1. 自适应的基本概念

自适应的基本思想是在系统运行过程中通过持续的学习、调整和优化来适应不断变化的环境或任务需求。与传统的固定系统不同，自适应系统能够灵活地调整自身的参数、策略或行为，以更好地应对外部环境的变化和内部条件的波动。

自适应系统通常需要满足以下特征：

实时反馈：系统能够实时获取环境的变化或反馈，并基于这些信息进行调整。
动态调整：系统能够根据环境的变化自动调整其行为或参数，而无需人工干预。
目标优化：自适应系统通过调整自身行为或参数，以期实现最优或预定的目标。

2. 自适应与传统控制系统的对比

在传统的控制系统中，控制器的参数是固定的，设计时假设系统的动态特性和环境是已知且不会改变。但在实际应用中，许多系统是高度非线性的、时变的或者受到噪声和干扰的。这时，固定参数的控制系统可能无法有效地应对变化的环境。自适应控制的目标就是使系统能够根据变化的条件自动调整控制策略。

固定控制系统：参数和规则在设计阶段就已经确定，系统没有能力去应对环境的变化。
自适应控制系统：控制系统能够根据输入、输出或环境的变化自动调整其参数，保持性能的稳定。

3. 自适应的应用领域

自适应方法广泛应用于各个领域，以下是一些典型的应用场景：

3.1 自适应控制系统

自适应控制（Adaptive Control）是控制理论中的一个重要分支，专门研究如何设计能够自动调整控制参数以适应未知或变化系统的控制方法。传统控制方法假设系统的模型是已知的，但在很多实际应用中，系统的动态特性可能随着时间变化。自适应控制允许控制器根据实时反馈调整其参数，从而有效应对系统的动态变化。

常见的自适应控制方法：

模型参考自适应控制（MRAC）：系统通过比较实际输出与参考模型输出的误差来调整控制器的参数。
自适应最优控制：通过优化算法动态调整控制参数，以满足系统的性能指标。

3.2 自适应信号处理

在信号处理中，自适应滤波器用于动态调整其滤波参数，以适应输入信号的变化。自适应信号处理在通信、噪声消除、回声抑制等应用中非常重要。一个常见的例子是 自适应噪声消除（ANC） 系统，在不同环境下，系统根据噪声的变化自动调整滤波器的参数，以去除环境噪声。

3.3 自适应网络和路由

在通信网络中，尤其是在 自适应路由 和 自适应带宽管理 中，网络设备根据流量负载、延迟、带宽等实时条件动态调整路由策略，以实现更高效的网络资源利用和流量管理。例如，互联网中的 自适应流量控制 方法可以根据网络的拥塞程度动态调整数据传输速率。

3.4 自适应滤波和图像处理

在图像处理中，自适应方法被用于去噪、增强图像等操作。自适应滤波器能够根据图像的局部特征（如亮度变化）动态调整其滤波参数，从而更好地处理不同区域的噪声和细节。

3.5 自适应机器学习

自适应方法在 机器学习 中也有广泛应用。机器学习模型通常会通过训练数据来调整模型参数，但在实际应用中，数据的分布可能会随着时间变化，或者模型的初始参数可能并不适应新的任务。自适应学习方法可以使得模型在训练过程中不断调整，以适应新的数据或环境变化。

例如：

在线学习：机器学习模型在训练时，不是一次性地接收所有数据，而是通过持续学习新到的数据来更新参数，以适应数据的变化。
自适应优化算法：如 自适应梯度下降（AdaGrad、Adam），它们会根据每个参数的历史梯度动态调整学习率，从而加速收敛并提高训练效率。

3.6 自适应控制在机器人中的应用

在机器人领域，自适应控制技术被用于应对机器人操作环境的变化。例如，机器人在执行任务时，可能遇到不同的负载、摩擦或外部扰动。自适应控制可以使机器人动态调整其运动参数（如速度、力矩等），以保持高效和稳定的操作。

4. 自适应控制的关键技术

自适应控制和其他自适应系统的实现通常依赖于以下几种技术：

4.1 模型辨识

自适应控制系统通常依赖于对系统动态模型的在线辨识。当系统的动态模型未知或变化时，系统通过实时观察和反馈来调整控制策略。模型辨识算法可以帮助系统不断改进和调整自己的模型，以应对环境的变化。

4.2 参数估计

自适应控制中的一个重要问题是如何估计控制系统的参数。常见的参数估计方法包括：

最小二乘法：通过最小化误差的平方和来估计系统参数。
卡尔曼滤波器：用于在线估计系统的状态和参数，特别是在噪声环境下。

4.3 稳定性分析

自适应系统的稳定性是非常重要的，因为系统必须在调整过程中保持稳定。自适应控制理论中通常会采用Lyapunov稳定性理论等方法来分析系统的稳定性，确保自适应过程不会导致系统的失稳。

5. 自适应的挑战

尽管自适应方法在许多领域中具有重要的应用，但在实现和应用过程中也面临一些挑战：

系统的不确定性：如果系统模型本身不准确，或者外部环境变化很大，自适应方法可能无法有效地做出调整。
计算复杂性：某些自适应算法可能需要较高的计算资源，尤其在大规模系统中，实时调整可能会导致性能瓶颈。
稳定性问题：自适应系统在调整过程中可能引发稳定性问题，特别是在多目标优化或复杂动态系统中，保证稳定性是一个挑战。

6. 总结

自适应是指系统能够在面对变化时，通过实时调整参数或行为来优化其性能或适应环境的变化。自适应技术在多个领域得到了广泛应用，特别是在需要实时响应和调整的控制系统、机器学习、信号处理和网络优化等领域。尽管自适应方法在许多应用中具有显著优势，但其实现过程中的计算复杂性、系统不确定性和稳定性问题仍然是需要重点关注的挑战。

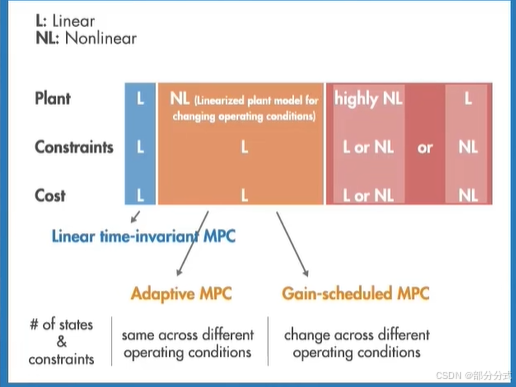

在这里插入图片描述

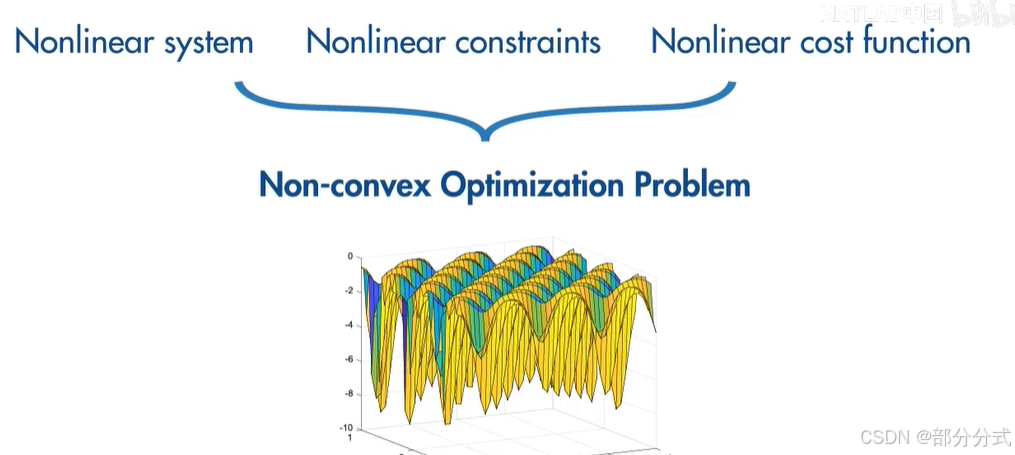

设计一个 模型预测控制器（MPC） 需要通过几个关键步骤来定义和实现控制策略。MPC 是一个基于优化的方法，其核心思想是在每个时间步通过预测未来一段时间内的系统行为，并优化控制输入以满足预定目标（如跟踪目标、最小化误差或控制输入变化）以及约束条件。以下是设计 MPC 控制器的步骤：

1. 建立系统模型

首先，MPC 需要一个准确的动态模型来描述系统的行为。模型可以是线性的，也可以是非线性的，通常可以选择以下两种类型的模型：

线性模型：例如，线性时不变（LTI）系统的离散模型：
[
x_{k+1} = A x_k + B u_k
]
其中，(x_k) 是系统的状态向量，(u_k) 是控制输入，(A) 和 (B) 是已知的系统矩阵，描述系统状态如何随时间演化。
非线性模型：对于非线性系统，可能需要使用非线性微分方程来描述系统的动力学：
[
\dot{x} = f(x, u)
]
这类模型更复杂，但能够更精确地描述具有非线性行为的系统。

通常，MPC 设计依赖于系统的离散时间模型，因为控制器通常是以离散时间步执行的。

2. 定义优化问题

MPC 的核心是通过求解一个 优化问题 来确定控制输入。这个优化问题包含以下几个部分：

目标函数：代价函数用于衡量系统的性能，通常包括跟踪误差和控制输入的代价。代价函数的目标是最小化控制误差和控制输入的变化。

一个常见的目标函数形式是：
[
J = \sum_{k=0}^{N-1} \left( (x_k - x_{\text{ref}})^T Q (x_k - x_{\text{ref}}) + (u_k)^T R (u_k) \right)
]
其中：
- (x_{\text{ref}}) 是期望的参考状态或轨迹。
- (Q) 和 (R) 是权重矩阵，用于调整状态误差和控制输入的相对重要性。
- (N) 是预测时域的长度。
约束条件：MPC 的一个重要特点是能够处理 约束条件。这些约束可以包括：
- 状态约束：如位置、速度等状态变量的最大值和最小值。
  [
  x_{\text{min}} \leq x_k \leq x_{\text{max}}
  ]
- 控制输入约束：如控制输入的上下限。
  [
  u_{\text{min}} \leq u_k \leq u_{\text{max}}
  ]
- 软约束：有些约束可能会设计为可松弛的软约束，允许短期内违反约束。

3. 滚动优化与预测

MPC 是基于 滚动优化（Receding Horizon Optimization）的策略。在每个时间步，MPC 控制器会：

根据当前的系统状态 (x_k) 预测未来 (N) 步的系统状态。
通过优化问题选择未来的控制输入序列 (u_0, u_1, \dots, u_{N-1})，目标是最小化代价函数，并满足所有约束条件。
应用控制输入序列中的第一个控制输入 (u_0)，然后重新计算新的优化问题，滚动更新状态并进行下一步优化。

4. 在线优化求解

在每个时间步，MPC 控制器需要 求解优化问题。对于大多数实际系统来说，优化问题可能是 非线性 的，并且求解过程需要一定的计算资源。常见的优化方法有：

线性编程（LP）：如果系统和约束都是线性的，那么可以使用线性规划求解。
二次规划（QP）：对于具有二次代价函数的优化问题，二次规划是常用的求解方法。
非线性规划（NLP）：如果系统是非线性的，通常使用非线性优化方法进行求解。

5. 实现控制输入

在优化问题求解之后，MPC 控制器将 应用最优控制输入 到系统中。在大多数情况下，MPC 只会应用优化输出中的 第一个控制输入（即 (u_0)），然后进入下一时刻。随着时间的推移，MPC 会不断更新当前系统状态，重新求解优化问题，并持续调整控制策略。

6. 考虑模型不确定性和扰动

在实际应用中，系统模型可能存在不确定性，外部扰动也会影响系统行为。为了应对这种不确定性，MPC 可以采取以下措施：

扰动估计与反馈：通过状态反馈机制对模型的扰动进行补偿。
鲁棒 MPC（Robust MPC）：设计鲁棒控制策略，以应对模型不确定性和外部扰动。
自适应 MPC：根据系统的实时反馈动态调整模型参数。

7. MPC 的实现步骤

一个典型的 MPC 控制器的设计步骤包括：

建模：建立系统的数学模型。
目标函数定义：根据控制目标（如跟踪误差、能量消耗等）定义代价函数。
约束设置：根据实际系统的限制条件（如状态限制、输入限制）定义约束条件。
预测与优化：基于当前系统状态，通过优化问题预测未来行为，并求解最优控制输入序列。
应用控制输入：应用最优控制输入并继续监测系统状态。
反馈与更新：实时更新系统状态并滚动优化。

8. MPC 控制器的优缺点

优点：

处理约束：MPC 可以显式地处理系统约束，例如输入限制、状态限制等。
优化控制：MPC 通过优化问题提供最优控制策略。
灵活性：MPC 可以适应多种动态系统，包括线性和非线性系统。

缺点：

计算复杂度高：每个控制周期都需要求解优化问题，对于大规模系统或复杂的非线性系统，计算开销较大。
对模型依赖性强：MPC 需要精确的系统模型。如果模型不准确，可能会导致控制性能下降。
实时性问题：由于需要在线求解优化问题，MPC 在实时性要求严格的场合可能受到限制。

9. 总结

设计一个 MPC 控制器通常涉及以下步骤：首先建立系统的动态模型，然后定义一个适当的优化问题，包括代价函数和约束条件。接下来，通过滚动优化的策略，每个时刻求解优化问题并应用控制输入。MPC 的优势在于能够处理系统的约束和提供优化控制策略，但也面临着较高的计算复杂度和对模型准确性的依赖。
在 MATLAB 中进行 模型预测控制（MPC） 设计可以利用 Model Predictive Control Toolbox。该工具箱提供了多种函数，帮助你实现基于模型的控制策略，包括系统建模、优化问题定义、约束条件处理等。以下是使用 MATLAB 进行 MPC 设计的步骤。

1. 安装 MPC Toolbox

首先确保你的 MATLAB 已经安装了 Model Predictive Control Toolbox。如果尚未安装，可以通过 MATLAB 的 Add-Ons 功能进行安装。执行以下命令检查是否安装：

which mpc

如果返回路径说明工具箱已安装。如果没有安装，可以通过 matlab.addons.install 来安装该工具箱。

2. 定义系统模型

在 MPC 中，首先需要一个系统的数学模型。对于一个简单的线性系统，你可以使用状态空间模型，表示系统的动态：

[
x(k+1) = A x(k) + B u(k)
]
[
y(k) = C x(k) + D u(k)
]

在 MATLAB 中，创建状态空间模型的代码如下：

A = [1, 1; 0, 1];   % 状态转移矩阵
B = [0; 1];         % 输入矩阵
C = [1, 0];         % 输出矩阵
D = 0;              % 直接传输矩阵
Ts = 1;             % 采样时间（单位：秒）

% 创建状态空间模型
sys = ss(A, B, C, D, Ts);

3. 设计 MPC 控制器

在 MATLAB 中，使用 mpc 函数来设计 MPC 控制器。首先，定义控制器的预测时域、控制时域以及代价函数的权重。

predictionHorizon = 10;  % 预测时域长度
controlHorizon = 3;      % 控制时域长度

% 创建 MPC 控制器
mpcController = mpc(sys, Ts, predictionHorizon, controlHorizon);

% 设置权重
mpcController.Weights.OutputVariables = 1;  % 输出的权重
mpcController.Weights.ManipulatedVariables = 0.1;  % 控制输入的权重
mpcController.Weights.ManipulatedVariablesRate = 0.1;  % 控制输入变化率的权重

这里，mpc 函数创建了一个 MPC 控制器。mpcController.Weights 可以用来调整代价函数的不同部分的权重，以平衡跟踪误差、控制输入大小和输入变化率。

4. 设置约束

你还可以设置控制输入和状态变量的约束。例如，控制输入和状态不能超过某些限制：

% 设置控制输入的限制
mpcController.MV = struct('Min', -1, 'Max', 1);

% 设置状态的限制
mpcController.OV = struct('Min', -10, 'Max', 10);

上述代码中，Min 和 Max 分别设置了控制输入和输出的最小值和最大值。你可以根据实际应用设置相应的限制。

5. 模拟和仿真

设计好控制器后，可以进行仿真，查看其在给定初始状态下的表现。

% 仿真时间
simTime = 30;

% 初始状态
x0 = [0; 0];  % 例如，初始位置和速度为零

% 设置仿真模型
simOptions = mpcsimOptions('Solver', 'ode45');
simResults = sim(mpcController, simTime, x0, simOptions);

% 绘制仿真结果
figure;
plot(simResults.time, simResults.states(:, 1), 'r', 'DisplayName', 'Position');
hold on;
plot(simResults.time, simResults.inputs(:, 1), 'b', 'DisplayName', 'Control Input');
xlabel('Time (s)');
ylabel('Value');
legend;
title('MPC Simulation Results');

在上面的代码中，sim 函数用来运行仿真，并且可以用来查看系统状态和控制输入的变化情况。你可以通过 simResults 对象查看各个变量（状态、控制输入、误差等）的历史值。

6. 实现在线控制

如果你希望在实际应用中使用 MPC 控制器，则需要将其嵌入到实时系统中。在每个时刻，根据当前的系统状态实时计算优化问题并应用控制输入。

% 初始状态
x = [0; 0];
% 控制周期
T = 0.1;
% 运行时间
runTime = 30;

for k = 1:runTime/T
    % 在每个控制周期获取当前状态
    y = C * x;  % 假设系统有一个简单的输出函数

    % 使用 MPC 计算下一个控制输入
    u = mpcController(y);

    % 更新系统状态（这里使用简单的线性系统模型）
    x = A * x + B * u;

    % 记录仿真结果
    states(:,k) = x;
    inputs(:,k) = u;
end

% 绘制状态和控制输入的变化
figure;
subplot(2,1,1);
plot(0:T:runTime, states(1,:), 'r', 'DisplayName', 'Position');
subplot(2,1,2);
plot(0:T:runTime, inputs(1,:), 'b', 'DisplayName', 'Control Input');

上面的代码是一个简化的例子，它使用 MPC 控制器计算控制输入，并在每个控制周期内更新系统状态。

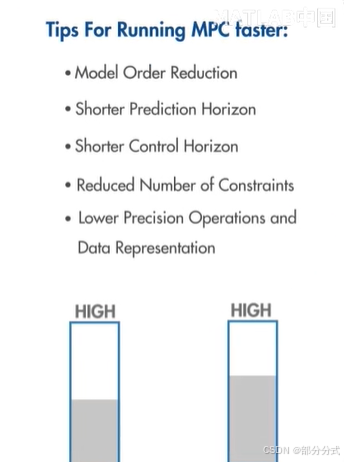

7. 调试与优化

在设计 MPC 控制器时，你可以调整以下几个参数来优化性能：

预测时域（Prediction Horizon）和控制时域（Control Horizon）：适当增加预测时域和控制时域通常能够改善控制精度，但计算成本也会增加。需要在性能和计算复杂度之间找到平衡。
权重设置：调整代价函数的权重，以平衡跟踪误差、控制输入和变化率的影响。
约束设置：确保实际系统的限制被适当考虑。
