BGT60TR13C Datasheet V2.4.9

特征

用于FMCW操作的60 GHz雷达传感器
5.5 GHz带宽
封装天线（6.5 x 5.0 x 0.9 mm³）
芯片配置和雷达数据采集的数字接口
低功耗操作的优化电源模式
独立操作的集成状态机

潜在应用

手势感应雷达前端
高分辨率FMCW雷达
短程感应操作
天线罩后面的隐藏式感应应用

产品验证

包装设备符合JEDEC 20/22标准

说明

BGT60TR13C是一款60 GHz雷达传感器，采用天线封装，可在小封装中实现超宽带FMCW操作。传感器配置和数据采集通过数字接口启用，集成状态机通过功率模式优化实现独立数据采集，以实现最低功耗。

1 介绍

用于手势识别的新型智能传感器可以基于雷达系统，在特殊情况下是FMCW雷达。这些系统可以包括几个块：射频（RF）前端、模拟基带（ABB）、模数转换器（ADC）、锁相环（PLL）、存储器（例如FIFO）、串行外围接口（SPI）和天线。智能传感器需要高度集成，因此，上述组件应集成在单芯片解决方案中。BGT60TR13C在单个芯片组中提供了这种级别的集成。

1.1 产品概述

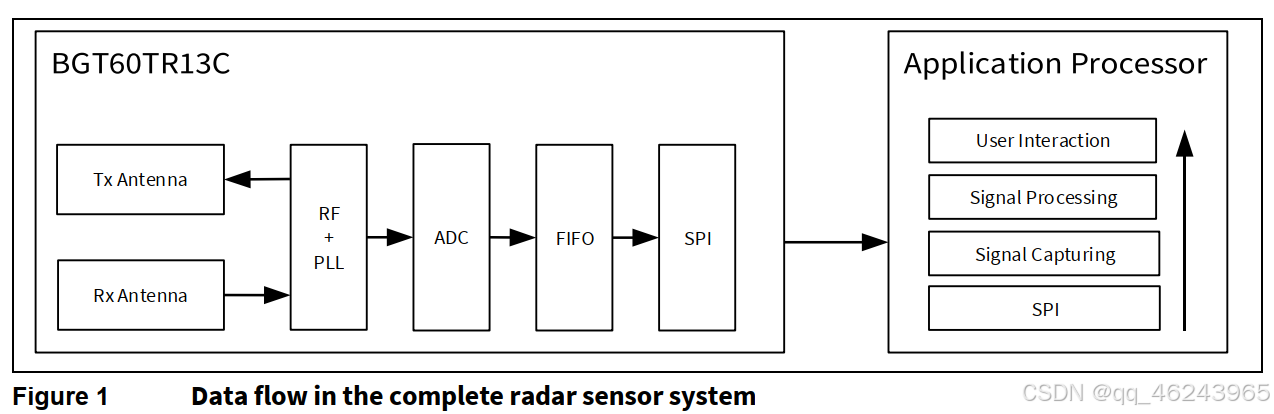

BGT60TR13C的核心功能是通过发射机信道（TX）发射调频连续波（FMCW）信号，并在三个接收信道（RX）上接收来自目标对象的回波信号。每个接收器路径包括基带滤波、VGA以及ADC。数字化输出存储在FIFO中。数据被传输到外部主机、微控制器单元（MCU）或应用处理器（AP），以运行雷达信号处理。传感器系统的典型实现仅由两个主要块组成（见图1）：

BGT60TR13C处理射频信号并提供采样中频信号
捕获和处理雷达信号的应用处理器

1.2 潜在应用

该芯片组的设计主要针对以下潜在应用：

手势传感的雷达前端
高分辨率FMCW雷达
短程传感操作
天线罩后面的隐藏传感应用

1.3 BGT60TR13C裸模块图

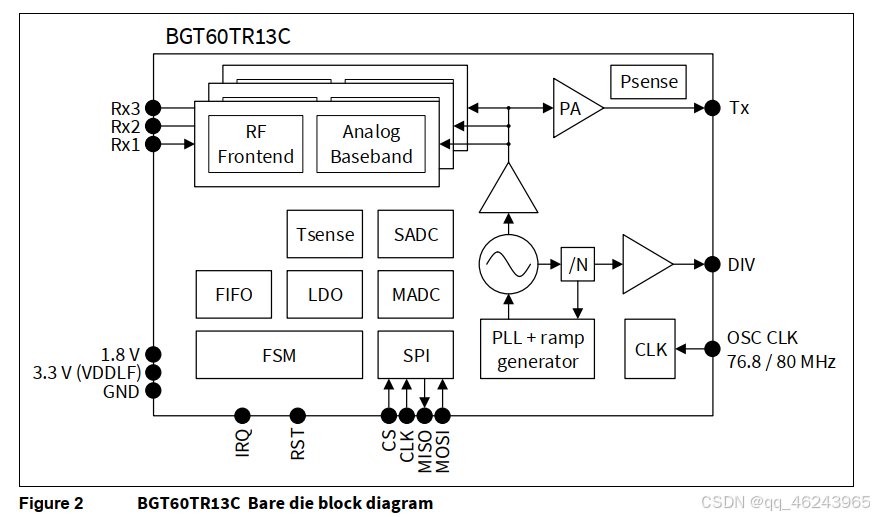

BGT60TR13C块图如图2所示。
Alt
功能列表：

数字和模拟域的单电源电压电平均为1.8 V
集成LDO为1.8 V至1.5 V，为数字域供电
RF前端为60 GHz，覆盖58.0至63.5 GHz的频率，有一个TX和三个RX信道
RF前端为60 GHz，覆盖58.0至63.5 GHz的频率，有一个TX和三个RX信道
三个ADC信道，分辨率为12位，采样率高达4 MSps，用于对RX-IF信道进行采样
集成RF-PLL、定时器、计数器和FSM，以独立模式运行一组帧（除了第一次触发和原始数据传输外，不需要与AP通信）
全双工FIFO结构作为数据缓冲器（196 kbit=8192个字x 24位）
线性反馈移位寄存器（LFSR）用于数据传输检查的片上测试模式生成器
用于功率和温度测量的8至10位传感器ADC
用于配置和状态寄存器读取访问的标准SPI模式
用于降低功耗的专用功率模式
外部80 MHz参考振荡器用作系统时钟源
英飞凌生产中的EOL测试的BITE（内置测试设备），用于验证射频性能
采用BiCMOS英飞凌工艺技术制造
采用层压封装
天线集成在封装的再分配层中

1.4 BGT60TR13C引脚定义和功能

下图3显示了带有引脚和天线编号分配的BGT60TR13C层压封装的底视图。
每个引脚的功能如表1所示（另见表2和表3）。
Alt
Table 1 Ball and Antenna Definition

Ball	Function
A1, A2	VSSD
B1	CLK
C1	IRQ
D1	DI
E1	DO
F1	DIO3
G1	CS_N
H1	VDDD
J1	VDDA
K1	VSSA
L1	VAREF
M1, F9, G9	VDDRF
M2	OSC_CLK
M3	VDDLF
M4	VDDPLL
M5	DIV_TEST
M6	VDDVCO
M7, M9, L9, K9, J9, H9, E9, D9, C9, B9, B8, A9, A8, A7, A6, A5, B4, A4, B3, A3	VSSRF
Antenna	Function
Tx1	Transmitter
Rx1	Receiver ch1
Rx2	Receiver ch2
Rx3	Receiver ch3

1.4.1 IO和电源引脚

下表2概述了BGT60TR13C的输入/输出引脚。
Table 2 BGT60TR13C Input/Output Pins

符号	类型	领域	说明	领域
DIV_TEST	AOUT	VDDRF	VCO除以16输出	模拟射频
OSC_CLK	AIN	VDDRF	80 MHz（例如）晶振输入	模拟射频
CLK	DIN	VDDD	SPI时钟输入	SPI
IRQ	DOUT	VDDD	中断输出	控制FSM
CS_N	DIN	VDDD	SPI芯片选择输入，低电平	SPI
DI	DIN	VDDD	主机输出的SPI信号	SPI
DO	DOUT	VDDD	SPI信号至主机输入端	SPI
DIO3	DIN / DOUT	VDDD	硬件复位引脚	SPI
