三层交换配置实例

三层交换技术就是：二层交换技术+三层转发技术。它解决了局域网中网段划分之后，网段中子网必须依赖路由器进行管理的局面，解决了传统路由器低速、复杂所造成的网络瓶颈问题。

三层交换需要使用三层交换机，三层交换机可以理解为具有部分路由器功能的交换机

1、实验目标

利用三层交换实现不同 VLAN 之间的通信

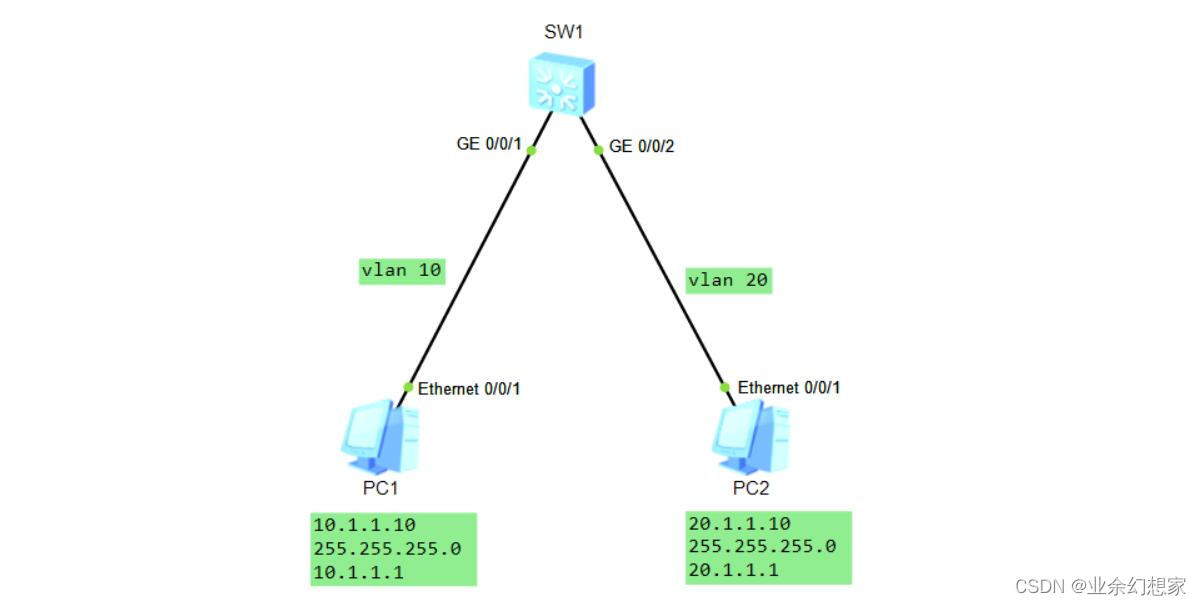

2、网络拓扑图

注：PC的IP地址、子网掩码及网关，点击PC进入自行配置
在这里插入图片描述

3、配置步骤

（1）创建 VLAN

<SW1>system-view  //进入系统视图
[SW1]vlan batch 10 20  //批量创建 VLAN (同时创建 VLAN 10 和 VLAN 20)

（2）配置 Access 端口

[SW1]interface GigabitEthernet 0/0/1
[SW1-GigabitEthernet0/0/1]port link-type access  //配置本端口为access端口
[SW1-GigabitEthernet0/0/1]port default vlan 10  //把端口添加到vlan 10
[SW1-GigabitEthernet0/0/1]quit
[SW1]interface GigabitEthernet 0/0/2
[SW1-GigabitEthernet0/0/2]port link-type access  //配置本端口为access端口
[SW1-GigabitEthernet0/0/2]port default vlan 20  //把端口添加到vlan 20
[SW1-GigabitEthernet0/0/2]quit

（3）配置三层端口

VLANIF 接口是基于 VLAN 的三层逻辑接口，可以配置IP地址。划分 VLAN 后，同一 VLAN 内的用户可以互相通信，但是属于不同 VLAN 的用户不能直接通信。为了实现 VLAN 间通信，可通过配置逻辑的三层接口—— VLANIF 接口来实现。简单来说，在三层交换机上使用 VLANIF 命令建立对应 VLAN 的路由，就可以实现VLAN之间的通信。

[SW1]interface vlanif 10  //配置 vlanif 端口
[SW1-Vlanif10]ip address 10.1.1.1 24 //配置端口 IP 地址
[SW1-Vlanif10]quit
[SW1]interface vlanif 20  //配置 vlanif 端口
[SW1-Vlanif20]ip address 20.1.1.1 24  //配置端口 IP 地址
[SW1-Vlanif20]quit

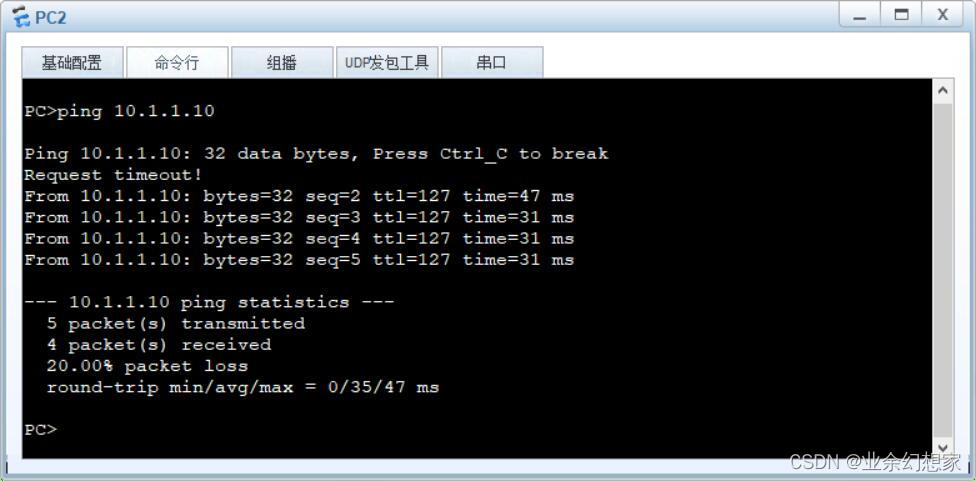

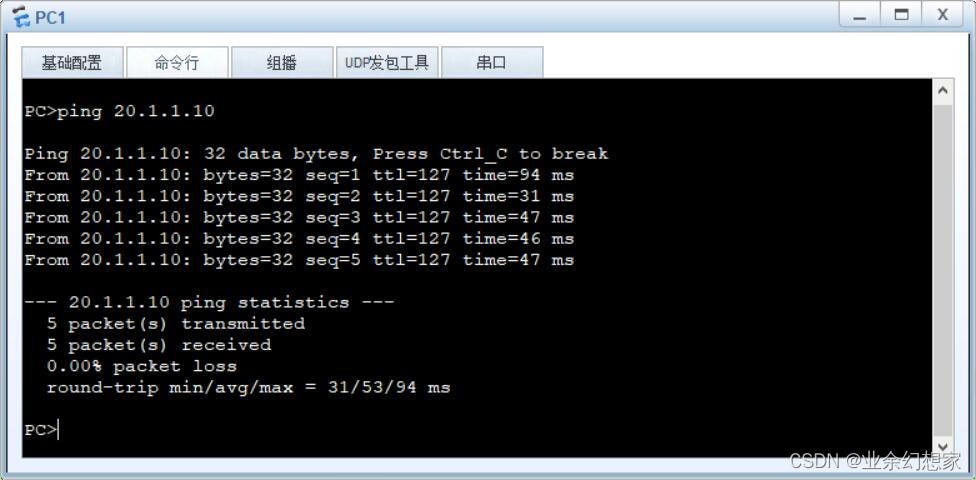

4、测试

（1）查看路由表

[SW1]display ip routing-table  //查看路由表
Route Flags: R - relay, D - download to fib
------------------------------------------------------------------------------
Routing Tables: Public
         Destinations : 6        Routes : 6

Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface

       10.1.1.0/24  Direct  0    0           D   10.1.1.1        Vlanif10  //VLAN 路由已经添加到路由表中
       10.1.1.1/32  Direct  0    0           D   127.0.0.1       Vlanif10
       20.1.1.0/24  Direct  0    0           D   20.1.1.1        Vlanif20  //VLAN 路由已经添加到路由表中
       20.1.1.1/32  Direct  0    0           D   127.0.0.1       Vlanif20
      127.0.0.0/8   Direct  0    0           D   127.0.0.1       InLoopBack0
      127.0.0.1/32  Direct  0    0           D   127.0.0.1       InLoopBack0
