Eth-Trunk 配置实例

Eth-Trunk 通过将多条以太网物理链路捆绑在一起成为一条逻辑链路，从而实现增加链路带宽的目的。捆绑在一起的链路通过相互间的动态备份，可以有效地提高链路的可靠性。

---

---

1、实验目标

交换机 SW1 和 SW2 通过聚合端口相连，它们分别由两个物理端口聚合而成，聚合后的端口模式为 Trunk ，承载 VLAN 10 和 VLAN 20 。通过端口聚合的配置实现相同 VLAN 中的 PC 互通，不同的 VLAN 中的 PC 相互隔离。

---

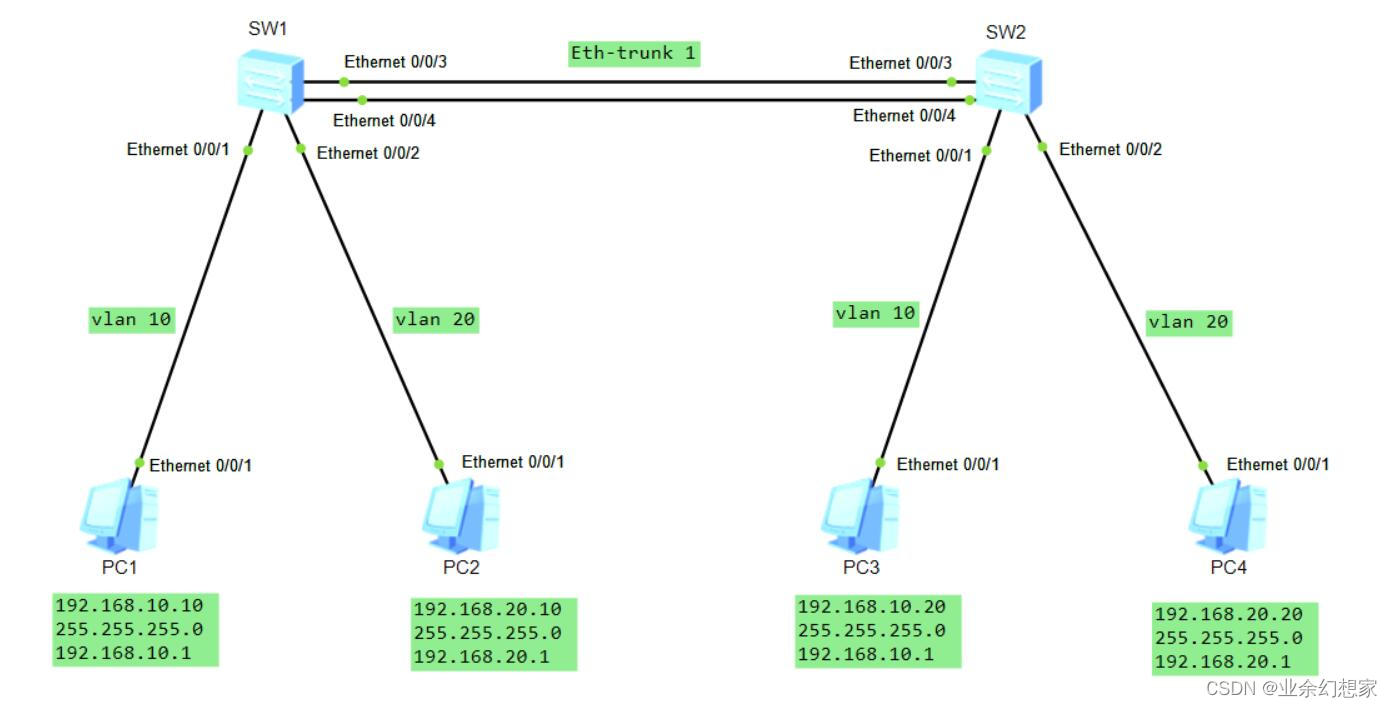

2、网络拓扑图

注：PC的IP地址、子网掩码及网关，点击PC进入自行配置

---

3、配置步骤

（1）创建 Eth-Trunk 端口

注：如果本端设备接口加入了 Eth-Trunk ，与该接口直连的对端接口也必须加入 Eth-Trunk ，两端才能正常通信。
SW1：

<Huawei>system-view  //进入系统视图
[Huawei]sysname SW1  //重命名设备
[SW1]interface eth-trunk 1  //创建 ID 为 1 的 Eth-Trunk 接口
[SW1-Eth-Trunk1]trunkport Ethernet 0/0/3 to 0/0/4  //在 Eth-Trunk1 接口中加入 Ethernet 0/0/3 到 0/0/4 两个成员接口
[SW1-Eth-Trunk1]quit

SW2：

<Huawei>system-view  //进入系统视图
[Huawei]sysname SW2  //重命名设备
[SW2]interface eth-trunk 1  //创建 ID 为 1 的 Eth-Trunk 接口
[SW2-Eth-Trunk1]trunkport Ethernet 0/0/3 to 0/0/4  //在 Eth-Trunk1 接口中加入 Ethernet 0/0/3 到 0/0/4 两个成员接口
[SW2-Eth-Trunk1]quit

（2）创建VLAN并将接口加入VLAN

配置 VLAN 请具体参考 vlan配置实例学习记录

SW1：

[SW1]vlan batch 10 20
[SW1]interface Ethernet0/0/1
[SW1-Ethernet0/0/1]port link-type access  //配置本端口为access端口
[SW1-Ethernet0/0/1]port default vlan 10  //把端口添加到vlan 10
[SW1-Ethernet0/0/1]quit
[SW1]interface Ethernet0/0/2
[SW1-Ethernet0/0/2]port link-type access  //配置本端口为access端口
[SW1-Ethernet0/0/2]port default vlan 20  //把端口添加到vlan 20
[SW1-Ethernet0/0/2]quit

SW2：

[SW2]vlan batch 10 20
[SW2]interface Ethernet0/0/1
[SW2-Ethernet0/0/1]port link-type access  //配置本端口为access端口
[SW2-Ethernet0/0/1]port default vlan 10  //把端口添加到vlan 10
[SW2-Ethernet0/0/1]quit
[SW2]interface Ethernet0/0/2
[SW2-Ethernet0/0/2]port link-type access  //配置本端口为access端口
[SW2-Ethernet0/0/2]port default vlan 20  //把端口添加到vlan 20
[SW2-Ethernet0/0/2]quit

（3）配置 Eth-Trunk1 接口允许 VLAN 10 和 VLAN 20 通过

SW1：

[SW1]interface eth-trunk 1
[SW1-Eth-Trunk1]port link-type trunk  //配置本端口为trunk端口
[SW1-Eth-Trunk1]port trunk allow-pass vlan 10 20  //本端口允许vlan 10、vlan 20通过

SW2：

[SW2]interface eth-trunk 1
[SW2-Eth-Trunk1]port link-type trunk  //配置本端口为trunk端口
[SW2-Eth-Trunk1]port trunk allow-pass vlan 10 20  //本端口允许vlan 10、vlan 20通过

（4）配置 Eth-Trunk1 的负载分担方式

SW1：

[SW1-Eth-Trunk1]load-balance src-dst-mac  //配置 Eth-Trunk1 基于源MAC地址与目的MAC地址进行负载分担
[SW1-Eth-Trunk1]quit

SW2：

[SW2-Eth-Trunk1]load-balance src-dst-mac  //配置 Eth-Trunk1 基于源MAC地址与目的MAC地址进行负载分担
[SW2-Eth-Trunk1]quit

---

4、测试

（1）查看聚合组

SW1：

[SW1]display eth-trunk 1
Eth-Trunk1's state information is:
WorkingMode: NORMAL         Hash arithmetic: According to SA-XOR-DA
Least Active-linknumber: 1  Max Bandwidth-affected-linknumber: 8
Operate status: up          Number Of Up Port In Trunk: 2
--------------------------------------------------------------------------------
PortName                      Status      Weight
Ethernet0/0/3                 Up          1
Ethernet0/0/4                 Up          1

SW2：

[SW2]display eth-trunk 1
Eth-Trunk1's state information is:
WorkingMode: NORMAL         Hash arithmetic: According to SA-XOR-DA
Least Active-linknumber: 1  Max Bandwidth-affected-linknumber: 8
Operate status: up          Number Of Up Port In Trunk: 2
--------------------------------------------------------------------------------
PortName                      Status      Weight
Ethernet0/0/3                 Up          1
Ethernet0/0/4                 Up          1

（2）测试联通性

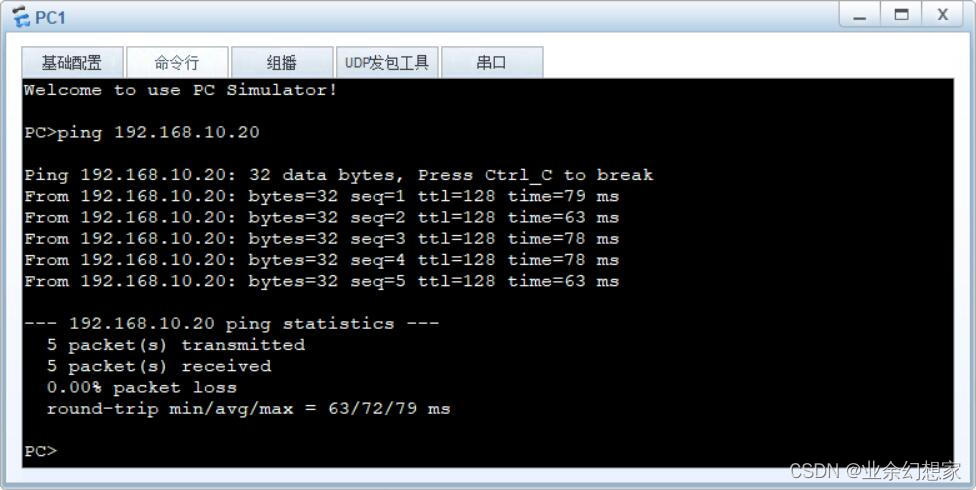

用 PC1 去 ping PC3 的 IP 地址（同一 VLAN ），发现已经可以通了

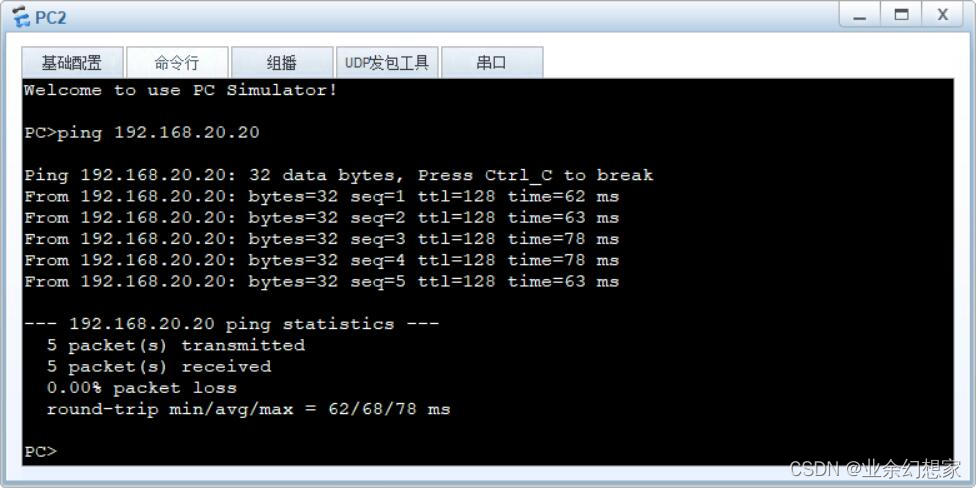

用 PC2 去 ping PC4 的 IP 地址（同一 VLAN ），发现已经可以通了

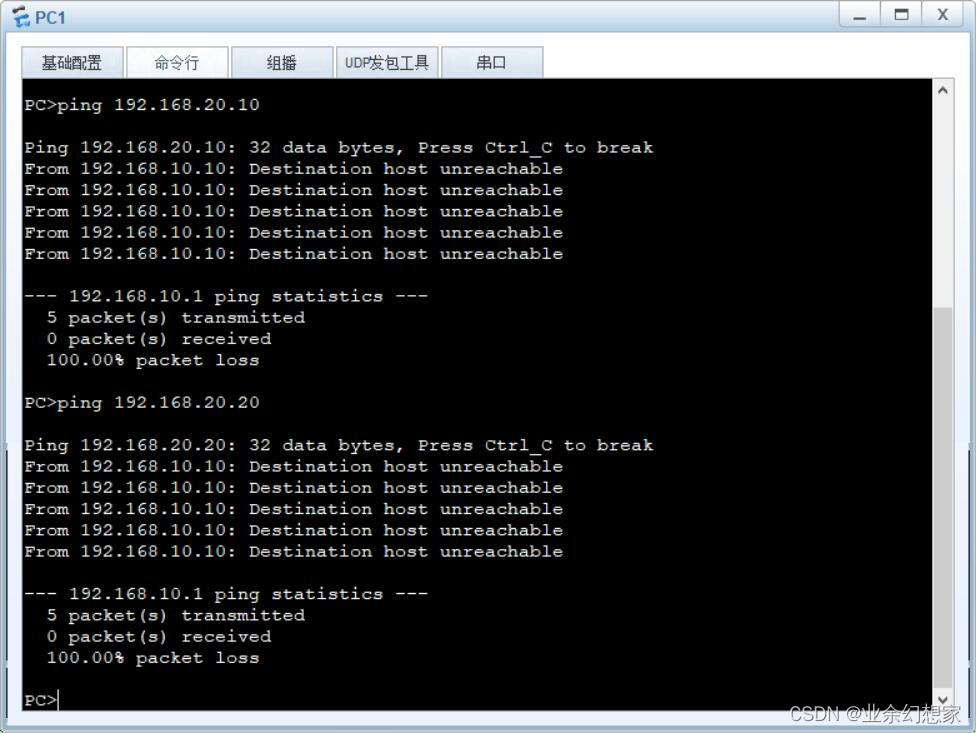

用 PC1 去 ping PC2 或 PC4 的 IP 地址（不同 VLAN ），发现不可以通，因为它们之间相互隔离

用 PC1 去 ping PC2 或 PC4 的 IP 地址（不同 VLAN ），发现不可以通，因为它们之间相互隔离

---

5、小结

Eth-Trunk主要有以下优势：

• 增加带宽：链路聚合接口的最大带宽可以达到各成员接口带宽之和。
• 提高可靠性：当某条活动链路出现故障时，流量可以切换到其他可用的成员链路上，从而提高链路聚合接口的可靠性。
• 负载分担：在一个链路聚合组内，可以实现在各成员活动链路上的负载分担。
• 应用简单：Eth-trunk的作用域仅在相邻设备之间，和整个网络结构无关，应用更简单。
