1. CAT X 的区别

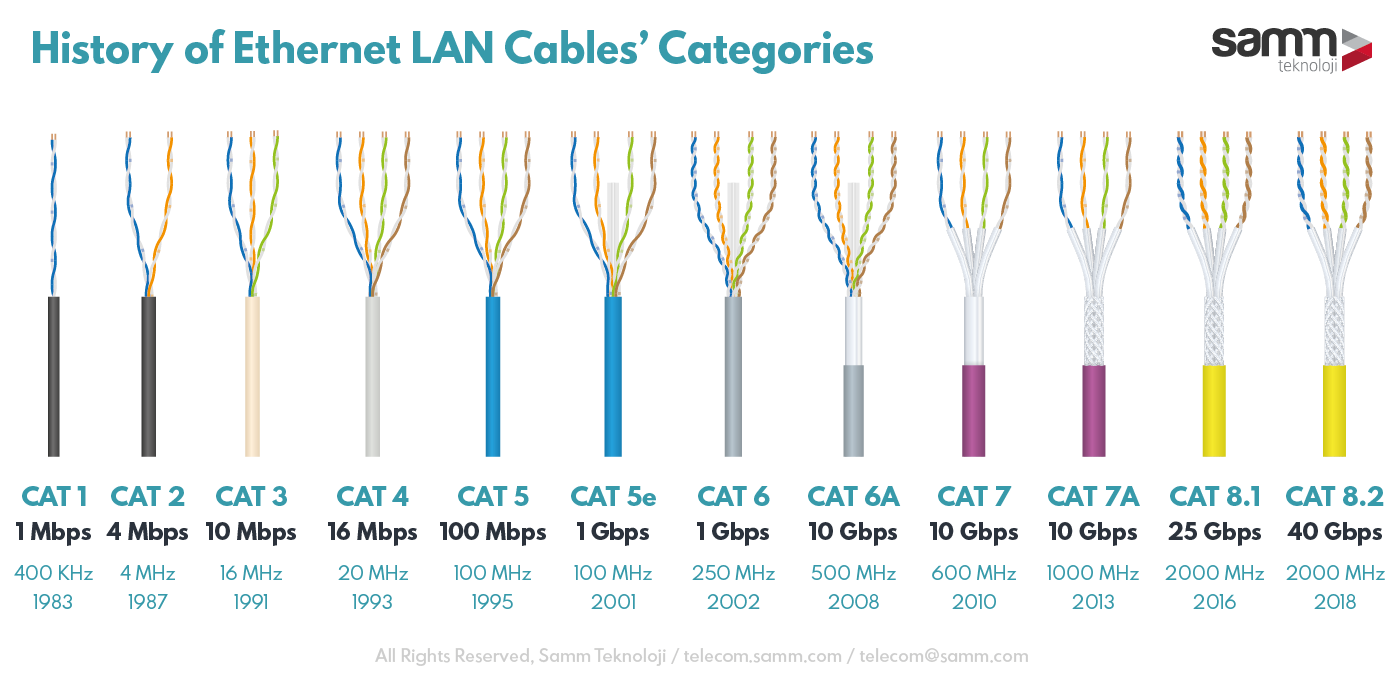

以太网线缆迭代历史总图【图片来源】:
以太网线缆类别发展史

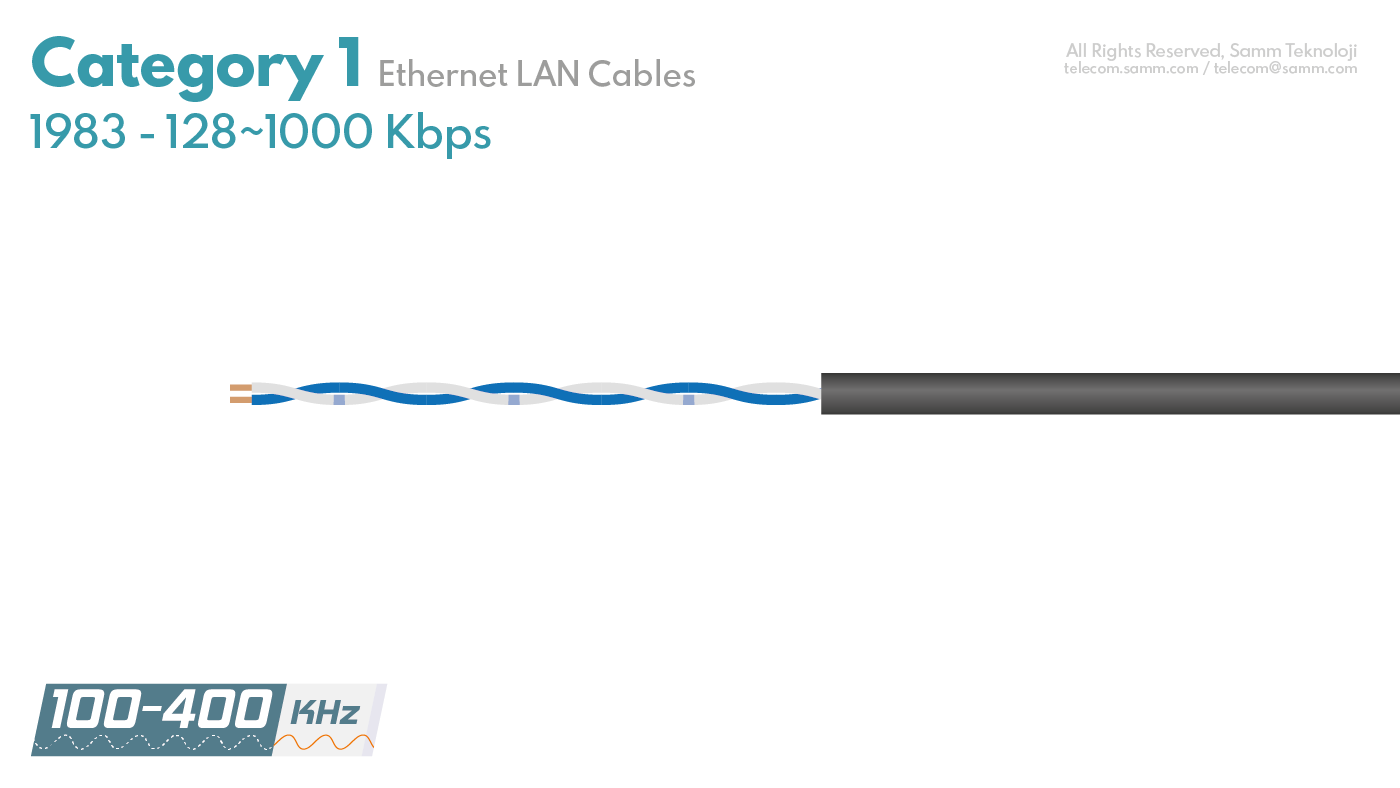

第一类(CAT1)以太网线缆
第一代以太网线缆CAT1于1983年左右正式推出,仅用于电话网络中的语音传输。CAT1线缆仅包含1对绝缘铜线,通常外层护套较厚,工作频率为100
KHz至400 KHz(最高1000 KHz),理论传输速度为1 Mbps。CAT1线缆通常不使用连接器,而是直接接入电话面板。

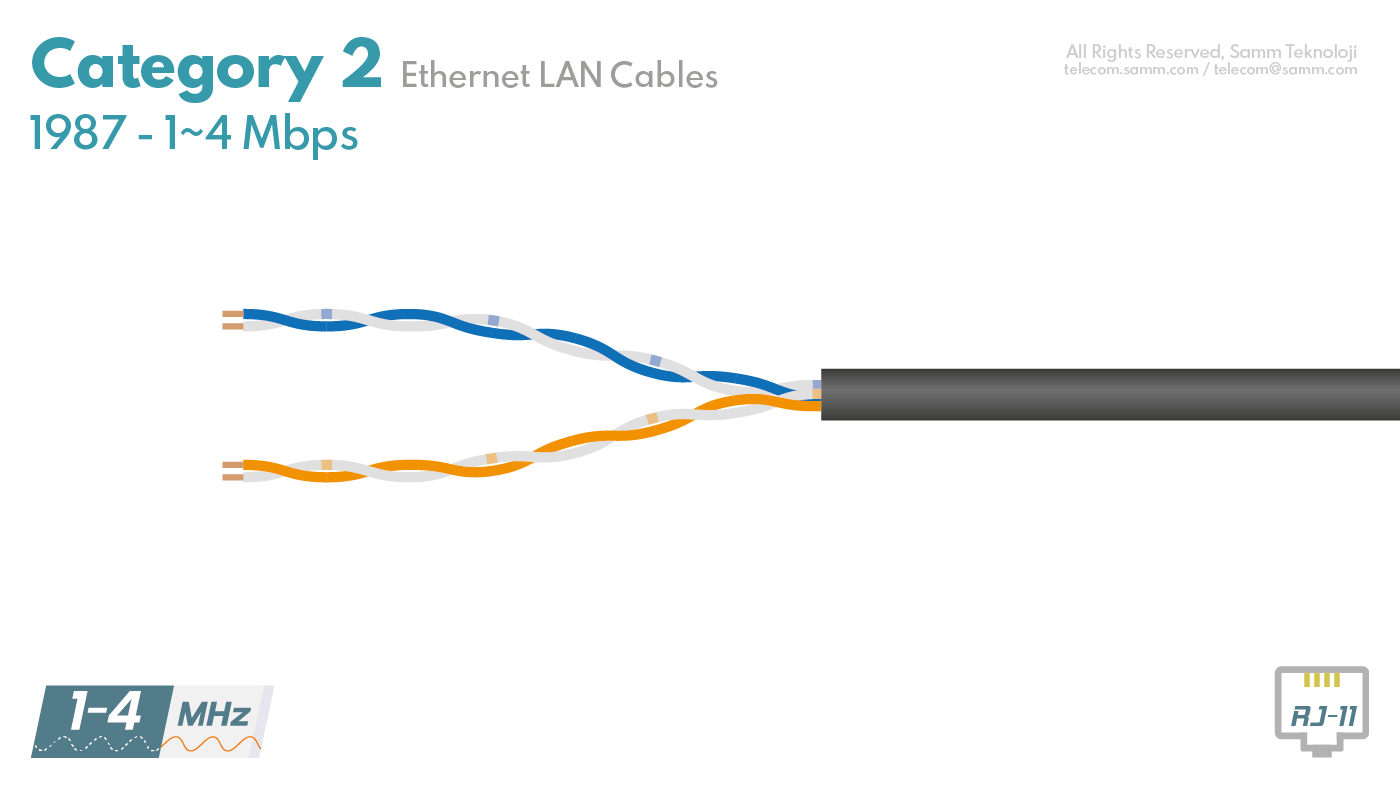

第二类(CAT2)以太网线缆
第二代CAT2线缆于1987年推出,最初用于令牌环网络(Token Ring)。在电话网络中,CAT2可传输语音信号。它包含2对绝缘铜线,工作频率为1
MHz至4 MHz,传输速度为1-4 Mbps,使用RJ11连接器(兼容老式电话)。

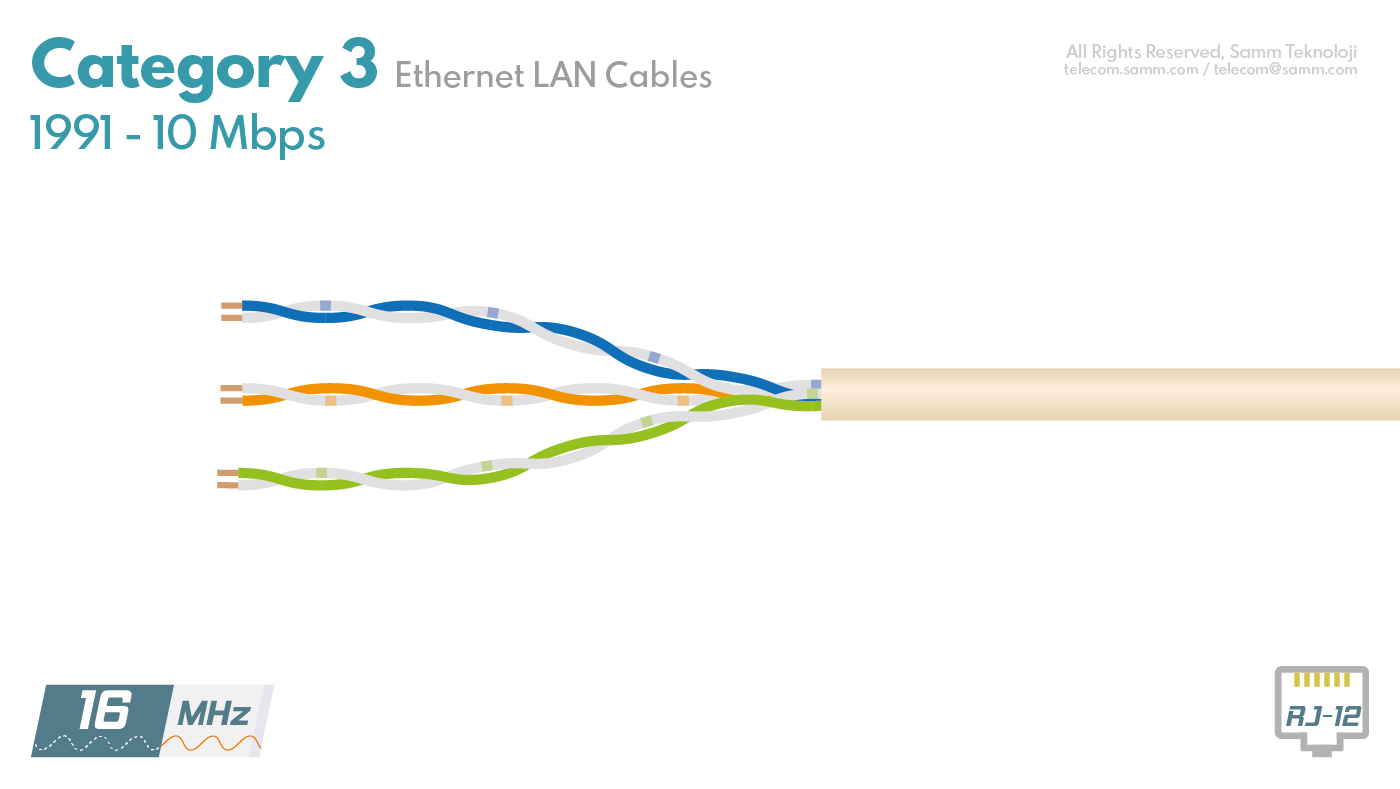

第三类(CAT3)以太网线缆
第三代CAT3线缆于1991年首次应用,采用3对绝缘铜线,支持16 MHz频率和16
Mbps带宽,并引入10Base-T以太网标准。其传输距离限制为100米(成为后续类别的标准距离),使用RJ12连接器(兼容老式电话)。

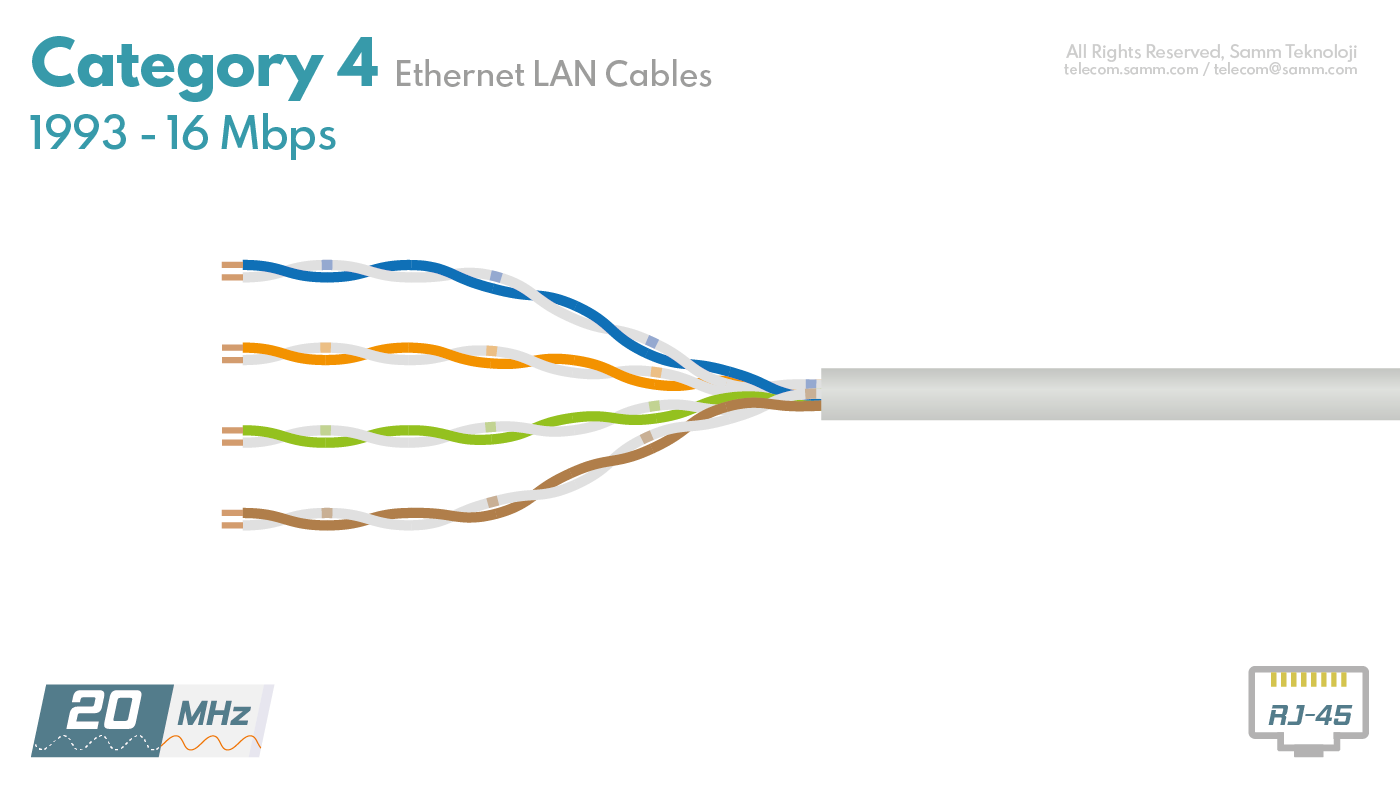

第四类(CAT4)以太网线缆
1993年推出的CAT4线缆首次采用4对双绞铜线结构(成为后续类别的标准),工作频率达20 MHz,支持16
Mbps传输。它首次使用RJ45连接器(至今仍是最常见的以太网接口),兼容10Base-T和令牌环网络。

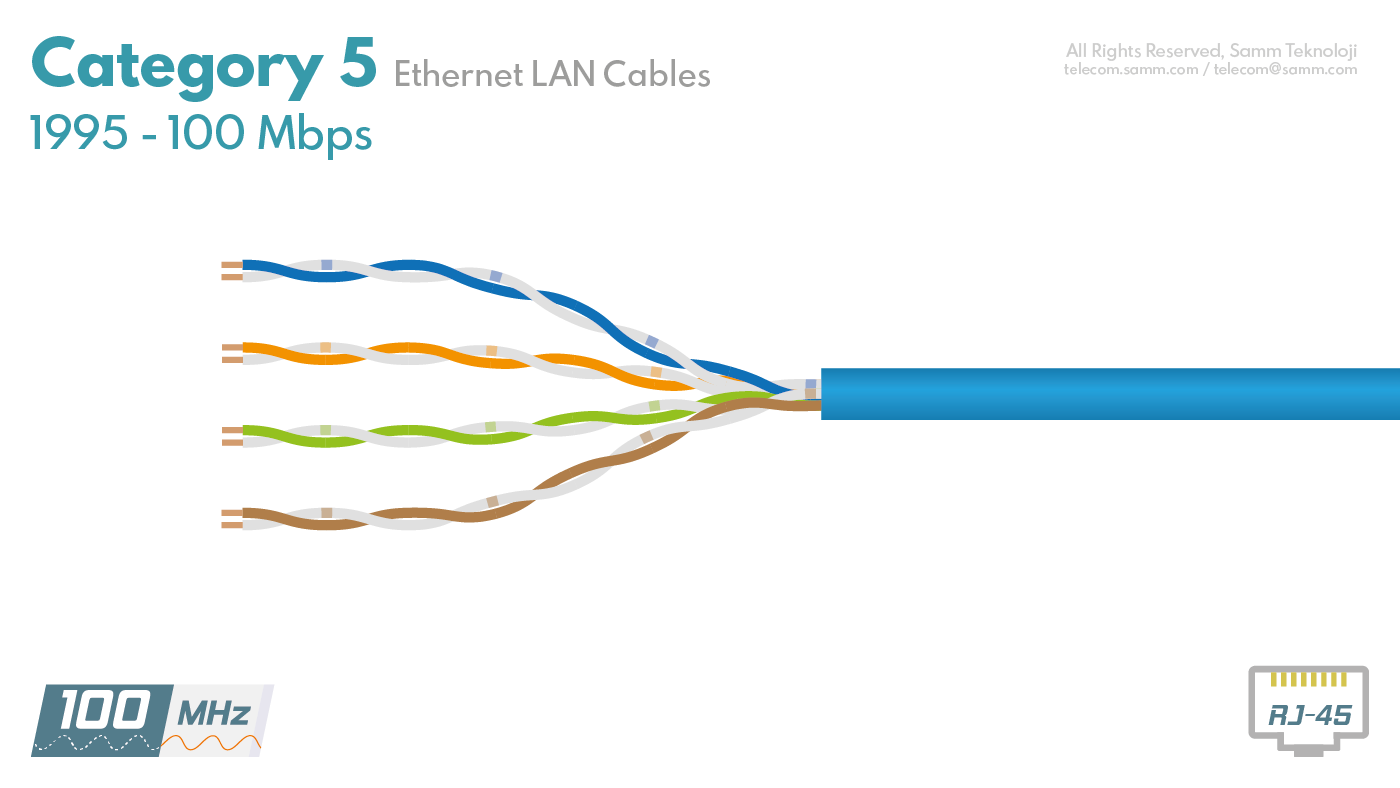

第五类(CAT5)以太网线缆
1995年推出的CAT5线缆延续4对双绞线结构,首次支持100Base-T标准(100 MHz频率,100
Mbps带宽,100米距离)。它在1995-2001年互联网爆发期成为最知名的以太网标准,使用RJ45连接器。

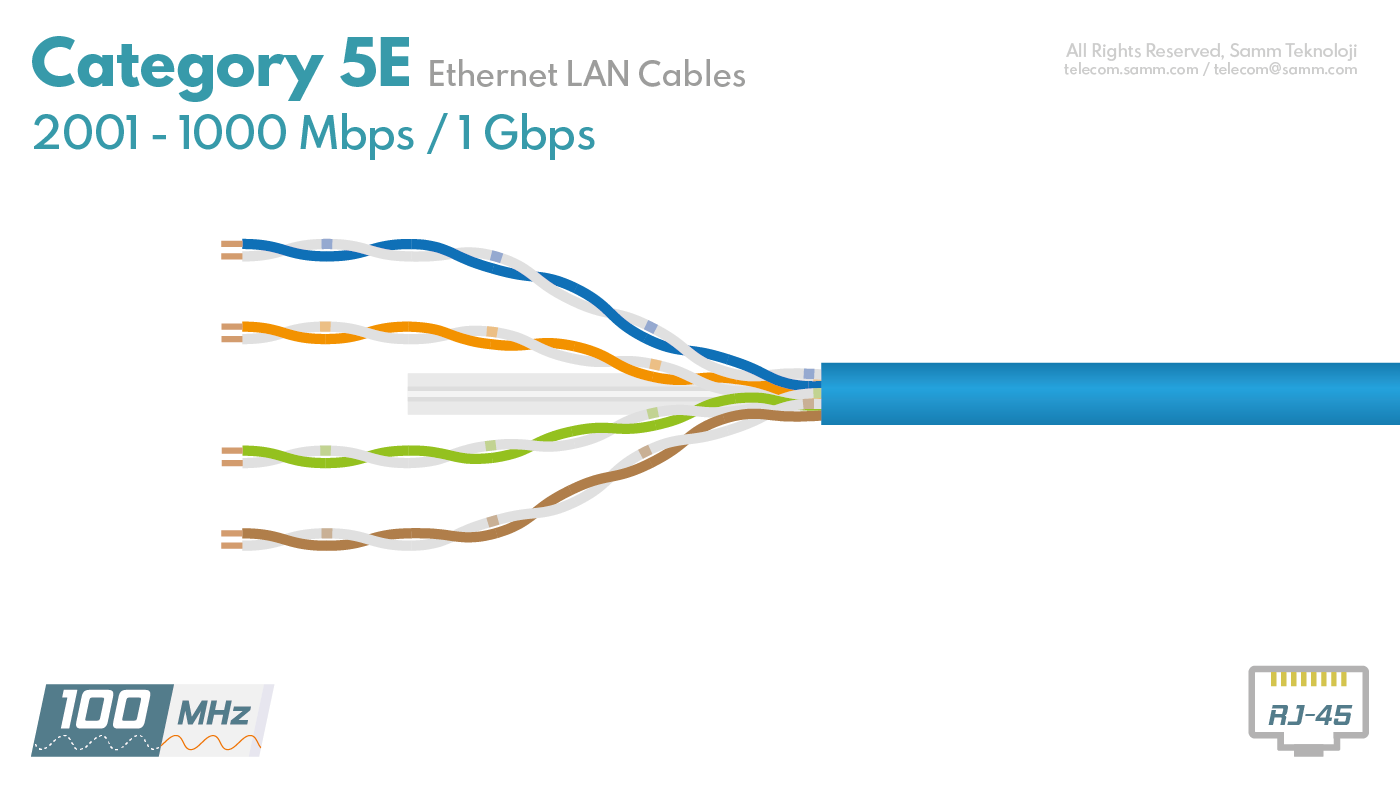

超五类(CAT5e)以太网线缆
2001年推出的CAT5e是CAT5的增强版,在相同100 MHz频率下通过技术优化实现1 Gbps带宽(1000Base-T标准),但传输距离缩短至55米。仍使用RJ45连接器。

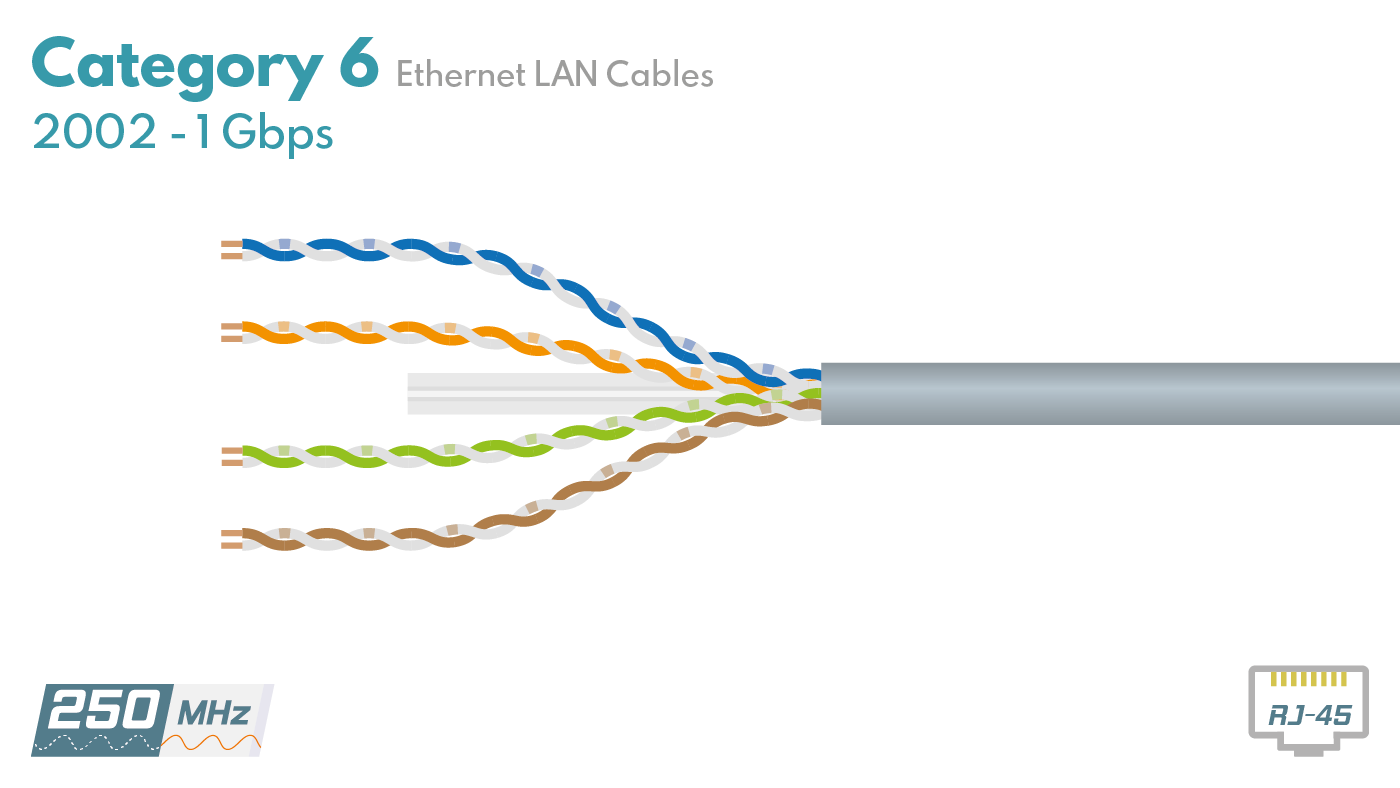

六类(CAT6)以太网线缆
2002年推出的CAT6线缆在结构上首次引入中心十字骨架隔离4对双绞线,减少串扰。部分CAT6线缆还增加电磁屏蔽层。其250 MHz频率支持1
Gbps带宽(100米),短距离(55米)可支持10 Gbps。

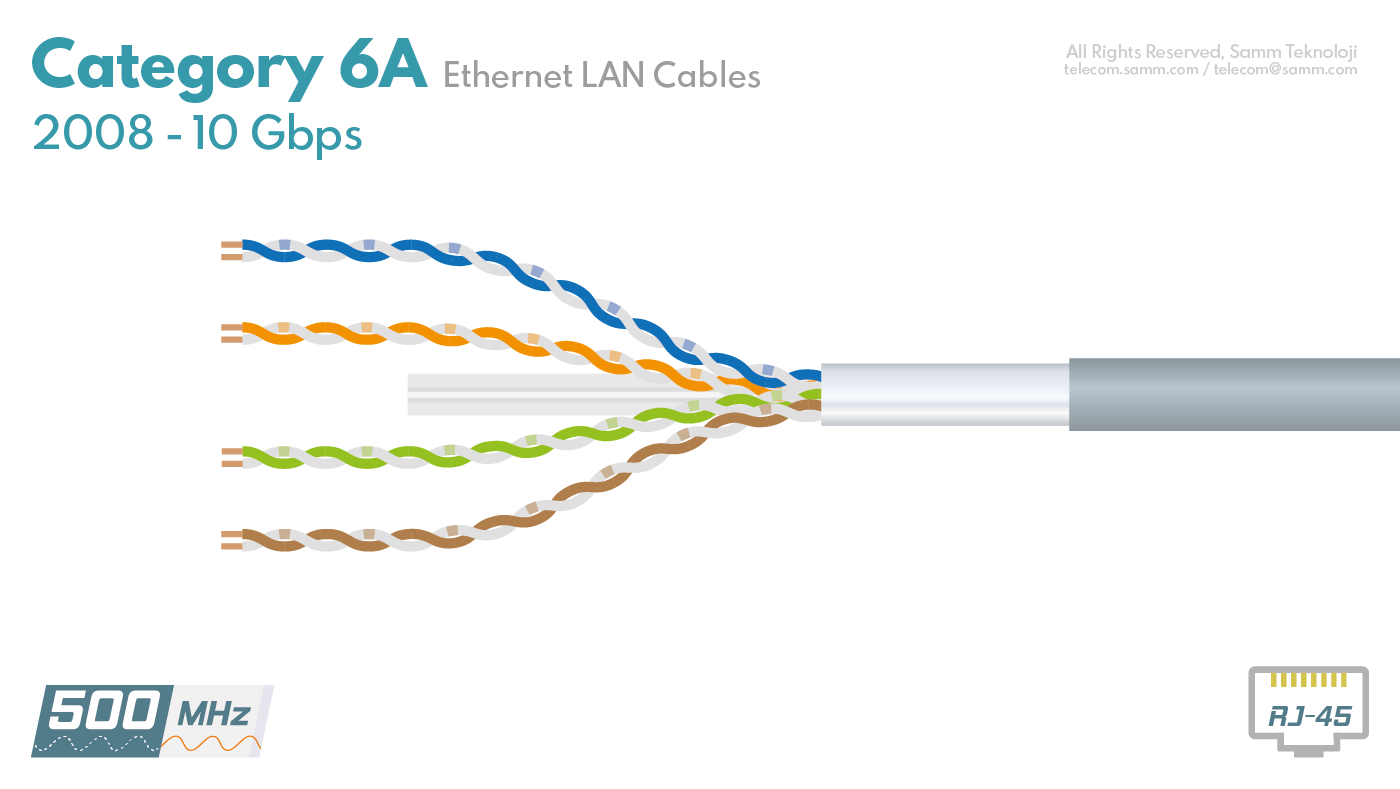

超六类(CAT6A)以太网线缆
2008年推出的CAT6A频率提升至500 MHz,支持10GBase-T标准(10 Gbps带宽,100米距离),结构设计与CAT6相同,主要用于数据中心。

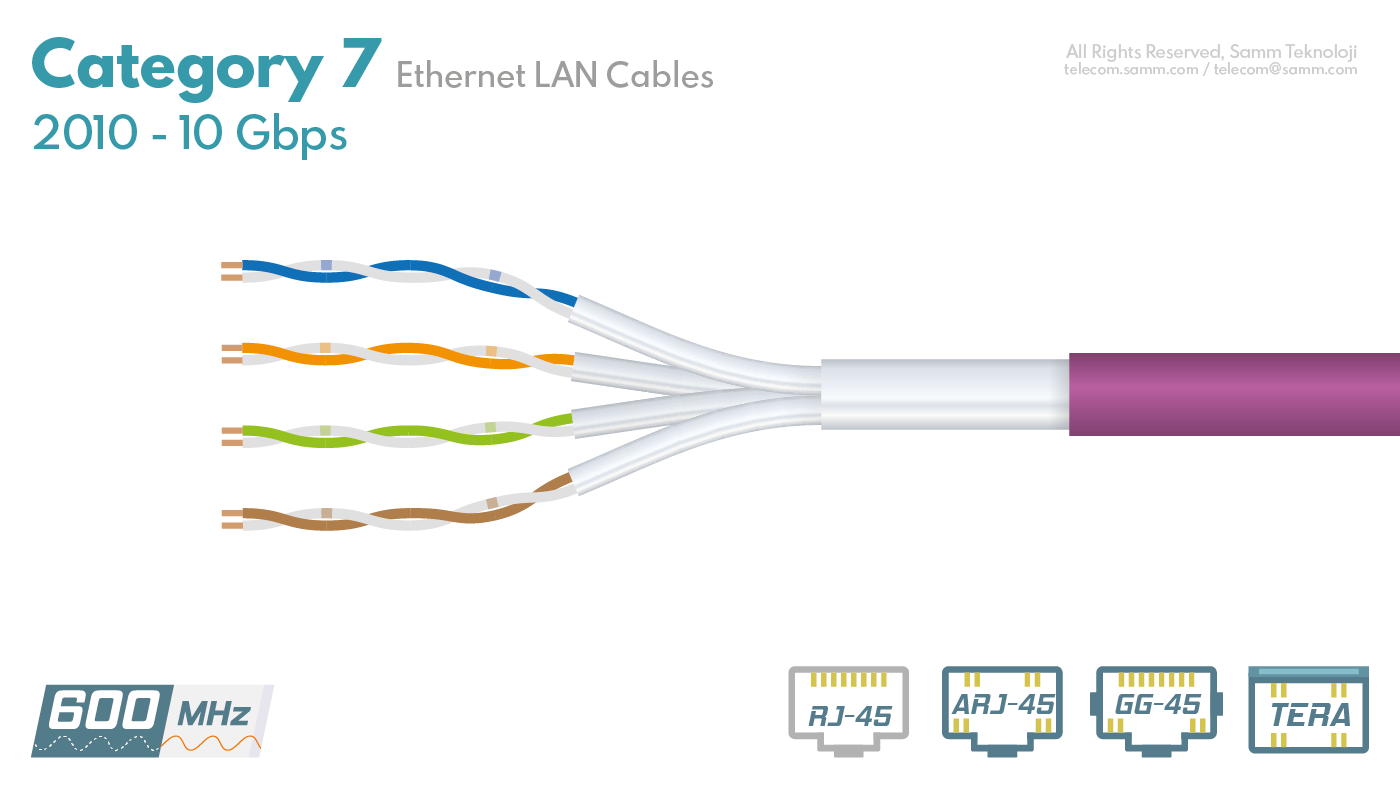

七类(CAT7)以太网线缆
2010年推出的CAT7线缆强制采用全屏蔽结构(每对双绞线单独屏蔽+总屏蔽层),频率达600 MHz,支持10
Gbps/100米。兼容RJ45,但开始使用GG45、TERA等新型连接器,适用于专业环境。

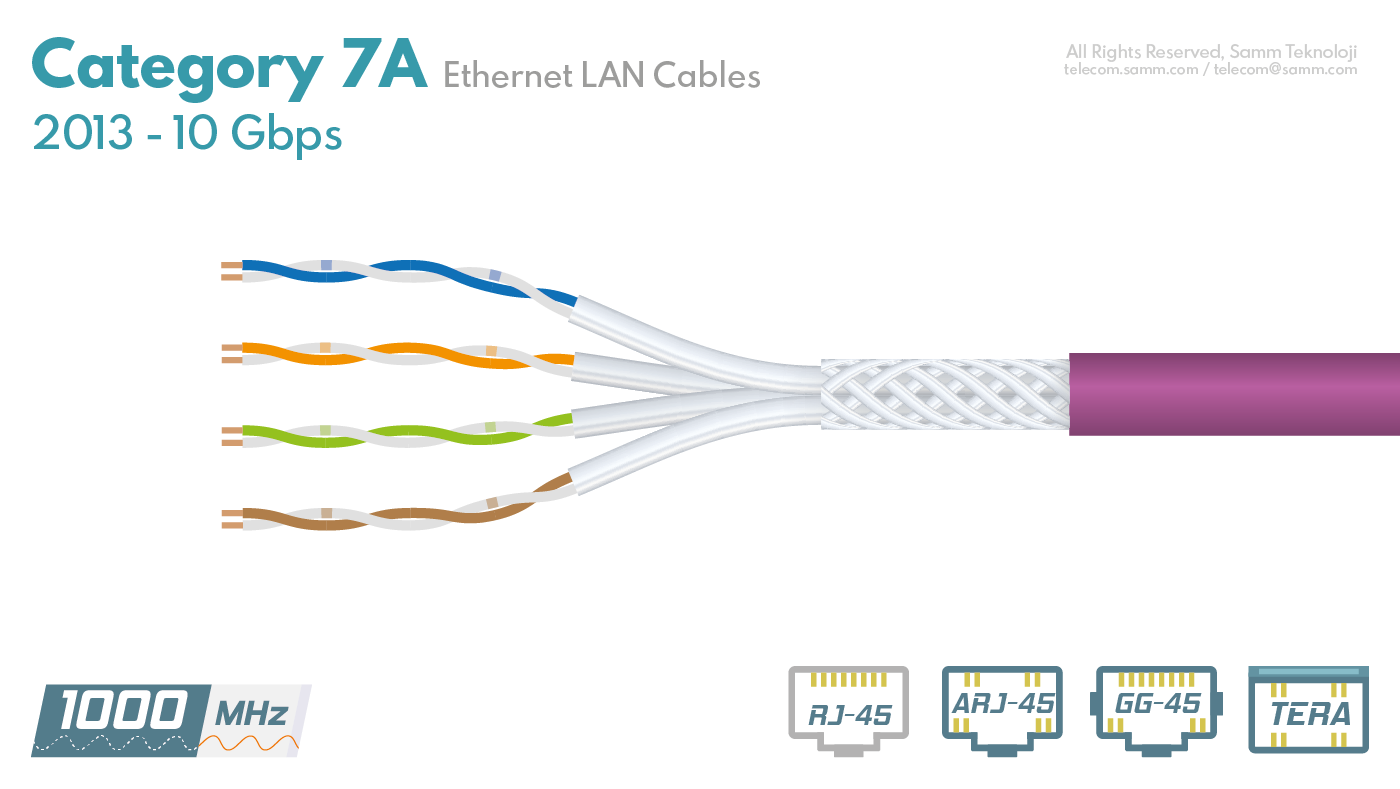

超七类(CAT7A)以太网线缆
CAT7A是CAT7的升级版,频率达1000/1200 MHz,支持40 Gbps(55米)或100 Gbps(15米),兼容多种连接器,专为数据中心设计。

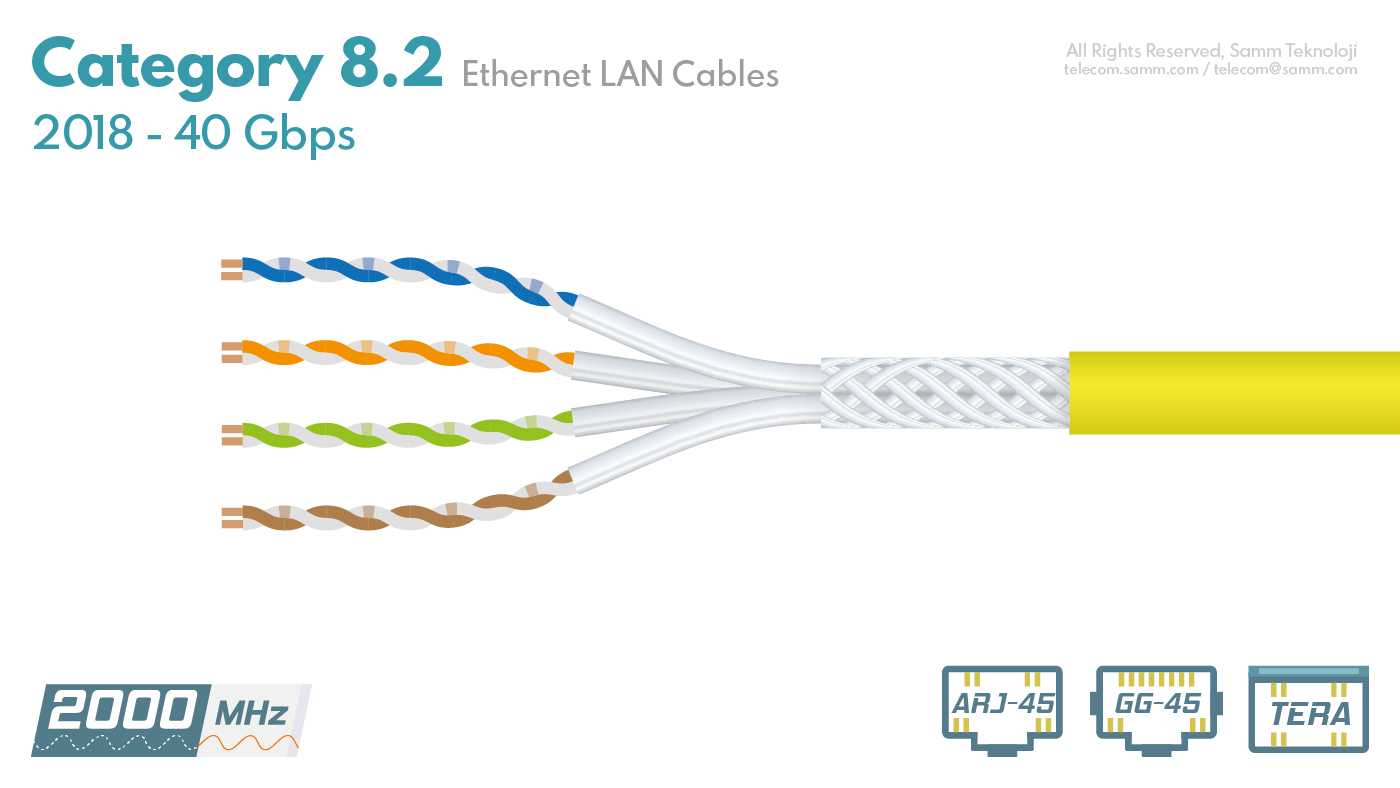

八类(CAT8)以太网线缆
第八代CAT8线缆分为两个子类:
-

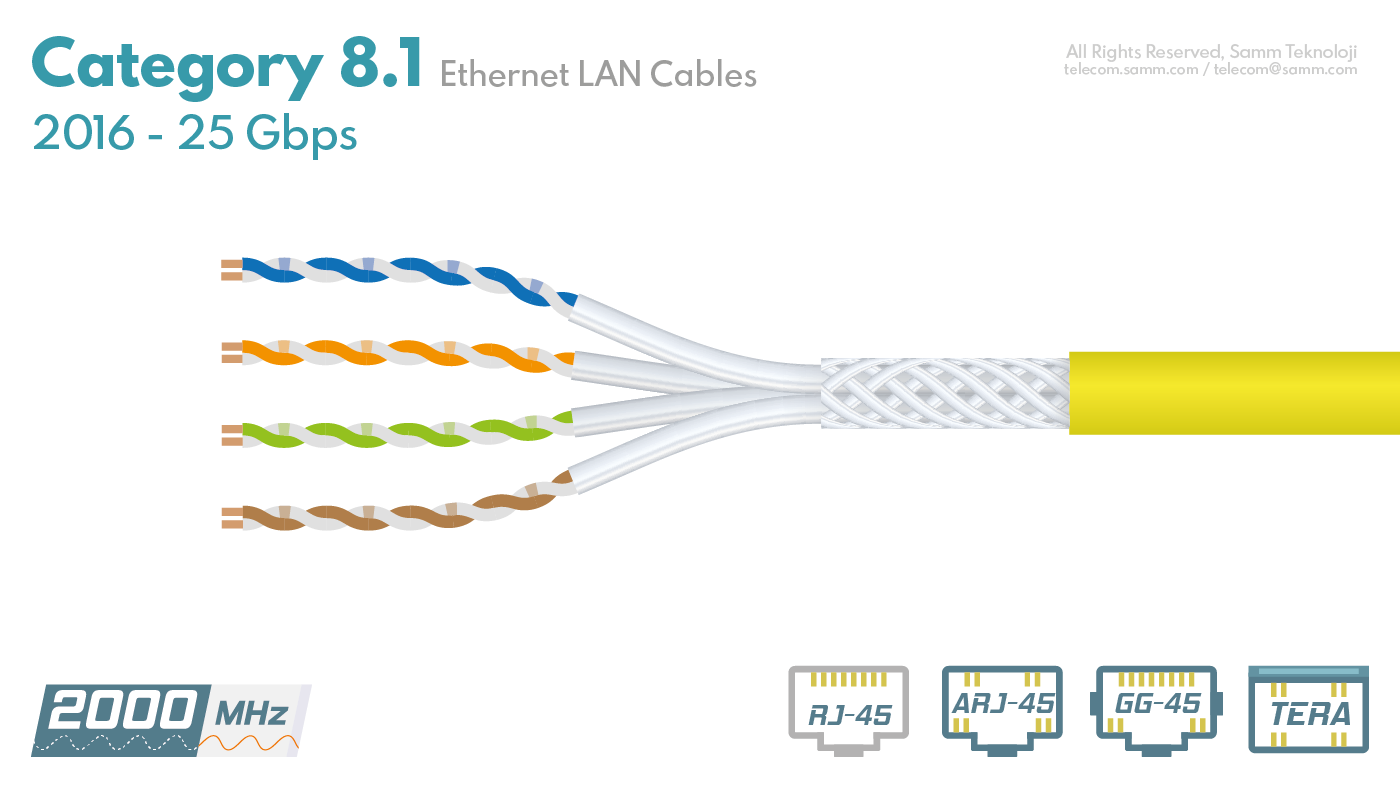

CAT8.1(2016年):支持25GBase-T标准(25 Gbps/100米或40 Gbps/33米),兼容RJ45等连接器。
-
CAT8.2(2018年):专为40GBase-T设计(40 Gbps/30米),仅支持GG45、TERA等专业连接器,用于数据中心。
以太网线缆规格对比表
类别 | 线对数量 | 主要应用场景 | 当前状态 | 关键特性 | 频率 | 带宽 | 最大距离 | 连接器类型 | 推出时间 |
---|---|---|---|---|---|---|---|---|---|
CAT1 | 1对双绞线 | 传统电话系统(模拟语音) | ⚠️ 完全淘汰 | 无绞合结构,仅支持语音 | 100-400 KHz | 1 Mbps | 100米 | 无 | 1983 |
CAT2 | 2对双绞线 | 早期令牌环网络(4Mbps) | ⚠️ 完全淘汰 | 松散双绞,低速数据传输 | 1-4 MHz | 4 Mbps | 100米 | RJ11 | 1987 |
CAT3 | 3对双绞线 | 10BASE-T以太网、电话线 | ⚠️ 基本淘汰 | 首次标准化双绞结构 | 16 MHz | 16 Mbps | 100米 | RJ12 | 1991 |
CAT4 | 4对双绞线 | 令牌环网络(16Mbps) | ⚠️ 完全淘汰 | 短命过渡型号 | 20 MHz | 16 Mbps | 100米 | RJ45 | 1993 |
CAT5 | 4对双绞线 | 100BASE-T网络 | ⚠️ 淘汰中 | 无十字骨架,无屏蔽(UTP) | 100 MHz | 100 Mbps | 100米 | RJ45 | 1995 |
CAT5e | 4对双绞线 | 千兆以太网(家庭/办公主流) | ✅ 常用 | 抗串扰优化,性价比高 | 100 MHz | 1 Gbps | 55米 | RJ45 | 2001 |
CAT6 | 4对双绞线(带隔离) | 千兆/短距万兆网络 | ✅ 主流升级 | 十字骨架隔离线对,抗干扰增强 | 250 MHz | 1 Gbps | 100米 | RJ45 | 2002 |
CAT6A | 4对双绞线(带隔离) | 万兆数据中心、企业布线 | ✅ 高性能场景 | 双重屏蔽(F/UTP),防串扰更强 | 500 MHz | 10 Gbps | 100米 | RJ45 | 2008 |
CAT7 | 4对双绞线(全屏蔽) | 万兆数据中心、工业环境 | ⚙️ 特殊需求 | 全屏蔽设计(S/FTP),金属铠装抗干扰 | 600 MHz | 10 Gbps | 100米 | GG45/TERA/RJ45 | 2010 |
CAT7A | 4对双绞线(全屏蔽) | 5G基站回传、40G短距链路 | ⚙️ 高端场景 | 双层铜网屏蔽+独立铝箔,带宽跃升40% | 1000 MHz | 40 Gbps | 55米 | GG45/TERA/RJ45 | 2013 |
CAT8.1 | 4对双绞线(全屏蔽) | 机房机柜互联(RJ45兼容) | 🔶 前沿部署 | 2000MHz全频抗扰,需强制散热(PoE++) | 2000 MHz | 25 Gbps | 100米 | GG45/TERA/RJ45 | 2016 |
CAT8.2 | 4对双绞线(全屏蔽) | 超算中心核心网络 | 🔶 极限性能 | 氮气凝胶填充线芯+GG45接口,延迟<2ns | 2000 MHz | 40 Gbps | 30米 | GG45/TERA | 2018 |
(注:表格中部分参数为典型值,实际性能可能因厂商设计而异。)
性能跃迁点:
CAT5→CAT5e:千兆支持(1Gbps),通过降低串扰实现;
CAT5e→CAT6:带宽翻倍(100MHz→250MHz),十字骨架物理隔噪是核心革新;
CAT6→CAT6a/CAT7:万兆全覆盖(100米),屏蔽层级升级(UTP→F/UTP→S/FTP)。
2. XTP的区别
类型 | 全称 | 屏蔽结构 | 抗干扰能力 | 接地要求 | 成本 | 典型应用场景 |
---|---|---|---|---|---|---|
UTP | Unshielded Twisted Pair (非屏蔽双绞线) | 无任何金属屏蔽层 | ⭐⭐ (仅靠绞距抵消干扰) | ❌ 无需接地 | $ | 家庭网络、普通办公室 |
FTP | Foiled Twisted Pair (铝箔屏蔽双绞线) | 单层铝箔包裹全部线对 | ⭐⭐⭐ (防外部电磁干扰) | ✅ 需接地 | $$ | 企业布线、轻工业环境 |
STP | Shielded Twisted Pair (编织网+铝箔双屏蔽) | 铝箔包裹线对 + 铜编织网总屏蔽 | ⭐⭐⭐⭐ (双重抗干扰) | ✅ 必须严格接地 | $$$ | 工厂车间、医疗影像室 |
S/FTP | Shielded/Foiled Twisted Pair (全独立屏蔽双绞线) | 每对线独立铝箔 + 总编织网 | ⭐⭐⭐⭐⭐ (超强隔离串扰) | ✅ 强制接地 | $$$$ | 数据中心、高频交易机房 |

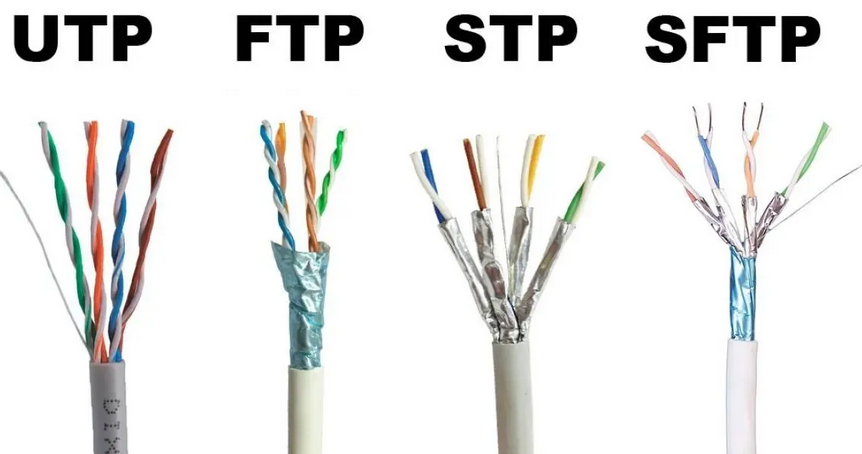

对比图:
3. 直通线(Straight-through) 和 交叉线(Crossover)UTP电缆 的对比
对比项 | 直通线(Straight-through) | 交叉线(Crossover) |
---|---|---|
线序标准 | 两端使用相同线序(T568A↔T568A 或 T568B↔T568B) | 一端T568A,另一端T568B(1↔3、2↔6交叉) |
信号连接方式 | Tx(发送)→ Tx,Rx(接收)→ Rx(不交叉) | Tx(发送)↔ Rx(接收),Rx(接收)↔ Tx(发送) |
适用设备类型 | 不同类设备(异种设备) | 同类设备(同种设备) |
典型应用 | 计算机 ↔ 交换机/路由器 路由器 ↔ 调制解调器 | 计算机 ↔ 计算机 交换机 ↔ 交换机 路由器 ↔ 路由器 |
现代网络兼容性 | 大多数设备支持(Auto-MDIX可自动适应) | 旧设备可能需要,新设备通常可自适应 |
使用场景 | 标准网络布线(如家庭、办公室) | 设备直连(无交换机时)、网络调试 |
