STC89C52单片机中断系统（学习笔记）

STC89C52（以下称51单片机）的中断包括4个外部中断，3个定时器中断，一个串口中断，一共有8个中断，分别是：

外部中断0（INT0）

定时器0中断

外部中断1（INT1）

定时器1中断

串口中断(UART)

定时器2中断

外部中断2（INT2）

外部中断3（INT3）

所有中断源都具有4个中断优先级（0，0最低，1，1最高）

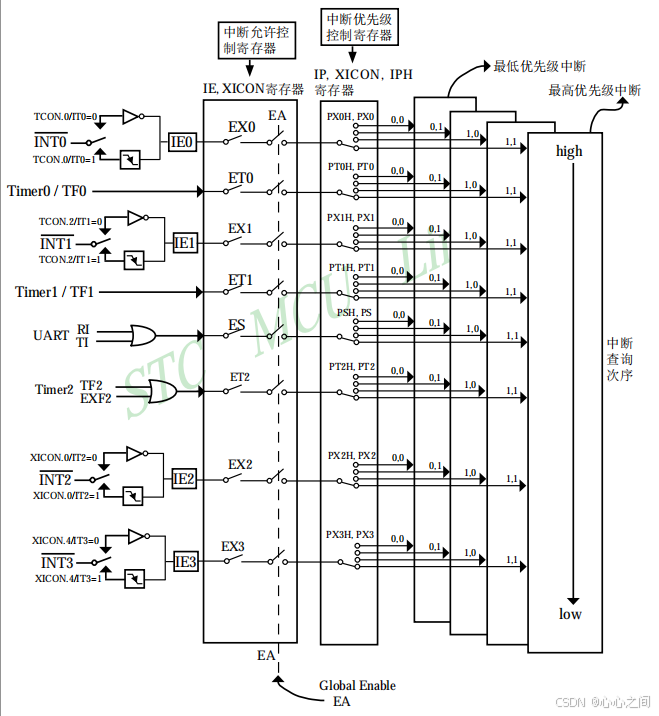

51单片机中断系统框图

由图可知：

想要使用一个中断系统需要以下步骤：

将EA使能位置1（IE寄存器）

将要使用的中断使能位置1（IE或XICON寄存器）

设置中断优先级（默认为00）（IP，XICON,IPH寄存器）

外部中断：可以低电平触发，也可下降沿触发。相应的中断请求标志位为：IEx，当外部中断服务程序相应之后，相应的中断标志位被置为0。ITx决定了是低电平触发（0）还是下降沿触发（1），外部中断也能将单片机从掉电模式唤醒。

定时器中断：中断请求标志位为：TF0和TF1。当定时器（又叫计数器）THx/TLx溢出时，溢出标志位TFx被置位（1），定时器中断发生。当单片机去执行该定时器中断时，定时器溢出标志位被强制复位（0）。

定时器有4种模式：

模式0：13位计数器模式，此时只使用TL的底5位和TH的全部用来计数，范围为：0~（2^13-1）,标志位置位后需手动赋值给寄存器。

模式1：16位寄存器模式，TH，TL全部用来计数，最大值为：65535,除此之外和模式0一样。

模式2：8位重装模式，将数据预存在TH寄存器，当标志位置位后不需要手动设置TL，由TH自动装载入TL。但缺点很明显，计数范围很小，最大只有255。

模式3：该模式下计数器无效，停止计数。

串口中断：由两个中断请求标志位：RI（接收标志位）和TI（发送标志位），任何一个被置位中断都将发生。
