STM32-led点灯实验（控制pc13亮灭，并且实现闪烁）

一般来说，控制gpio外设需要三个步骤，缺一不可
1.开启外设时钟
2.设置外设工作模式
3.控制引脚高低电平

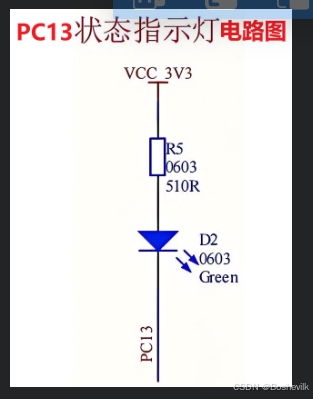

这是pc13的电路图，经电路分析，需要pc13引脚输出低电平时，指示灯才会亮，高电平或者高阻态时，指示灯不会亮，所以可以用推挽输出或开漏输出，但是开漏输出会更好一些。

#include "stm32f10x.h"                  // Device header

int main(void){
	//1.先开启GPIOC外设时钟
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC,ENABLE);
	//定义结构体
	//2.设置外设工作模式，分析，根据pc13的电路分析，得出需要将gpioc的13号引脚设置成开漏输出模式，输出速率不需要太高，20MHZ够用
	GPIO_InitTypeDef GPIO_Init_Struct;
	//赋值
	GPIO_Init_Struct.GPIO_Mode = GPIO_Mode_Out_OD ;//使用开漏输出，因为pc13接的是vcc
	GPIO_Init_Struct.GPIO_Pin = GPIO_Pin_13;
	GPIO_Init_Struct.GPIO_Speed = GPIO_Speed_2MHz;
	GPIO_Init(GPIOC, &GPIO_Init_Struct);
	//3.控制引脚高低电平。将pc13点亮，即数据输出寄存器写0，引脚输出低电平，led亮，写1，引脚高阻态，led灭
    while(1){
		GPIO_ResetBits(GPIOC,GPIO_Pin_13);//setbits是写1，resetbits是写0
		Delay_Ms(100);                    //这个delay函数是自己写的，要包含头文件delay.h
		GPIO_SetBits(GPIOC,GPIO_Pin_13);
		Delay_Ms(100);
    }
}
