一、前期准备

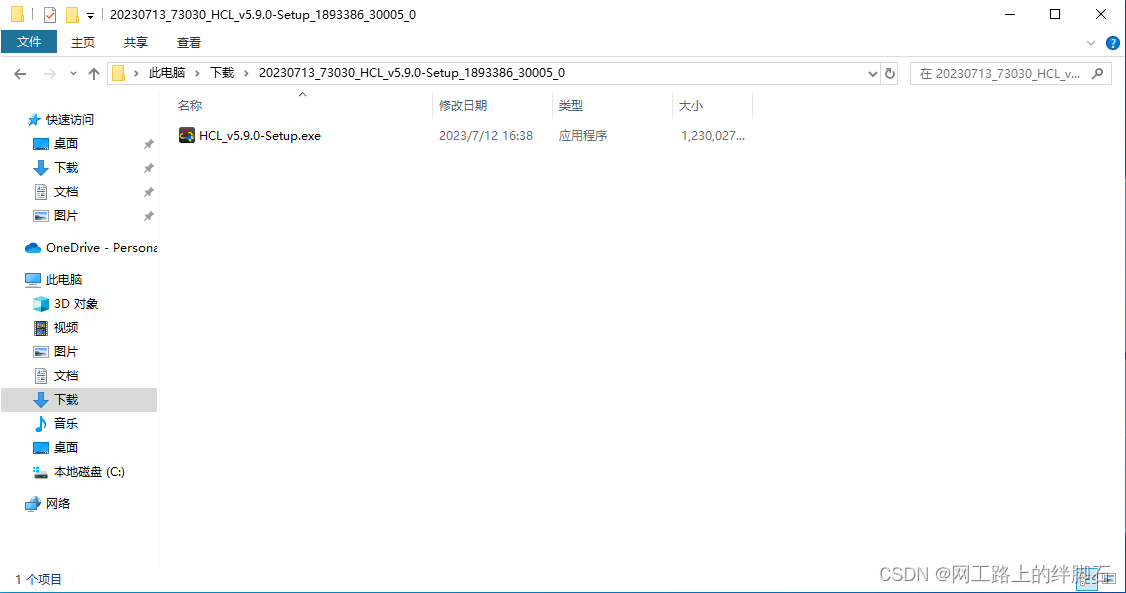

  1. HCL安装包（V5.9）
    在这里插入图片描述

  2. eNSP安装包（V1.3.00.100）
    在这里插入图片描述

  3. Wireshark（抓包软件，任意版本）

  4. 终端模拟软件（Xshell或CRT）

二、开始安装

强烈建议先安装HCL后再安装eNSP

HCL的安装

此处使用的安装图片是V5.7.1的安装截图，但是和最新版的V5.9是大同小异的，请下载最新版本的HCL

安装图片1
安装图片2
安装图片3
Virtualbox是一款虚拟机软件，由于新华三网络模拟器需要用到此软件所以必须安装。
安装图片4
安装图片5
安装图片6

更换VirtualBox版本

由于HCL和eNSP都需要用到Oracle VM VirtualBox，但是由于HCL安装过程中，监测必须要安装较高版本的Oracle VM VirtualBox，但是由于eNSP已经不更新了。
所以一直处于只能兼容老版本的Oracle VM VirtualBox，故我们需要先确保HCL成功安装，然后更换使用eNSP的Oracle VM VirtualBox，便于eNSP能够正常打开使用。

卸载

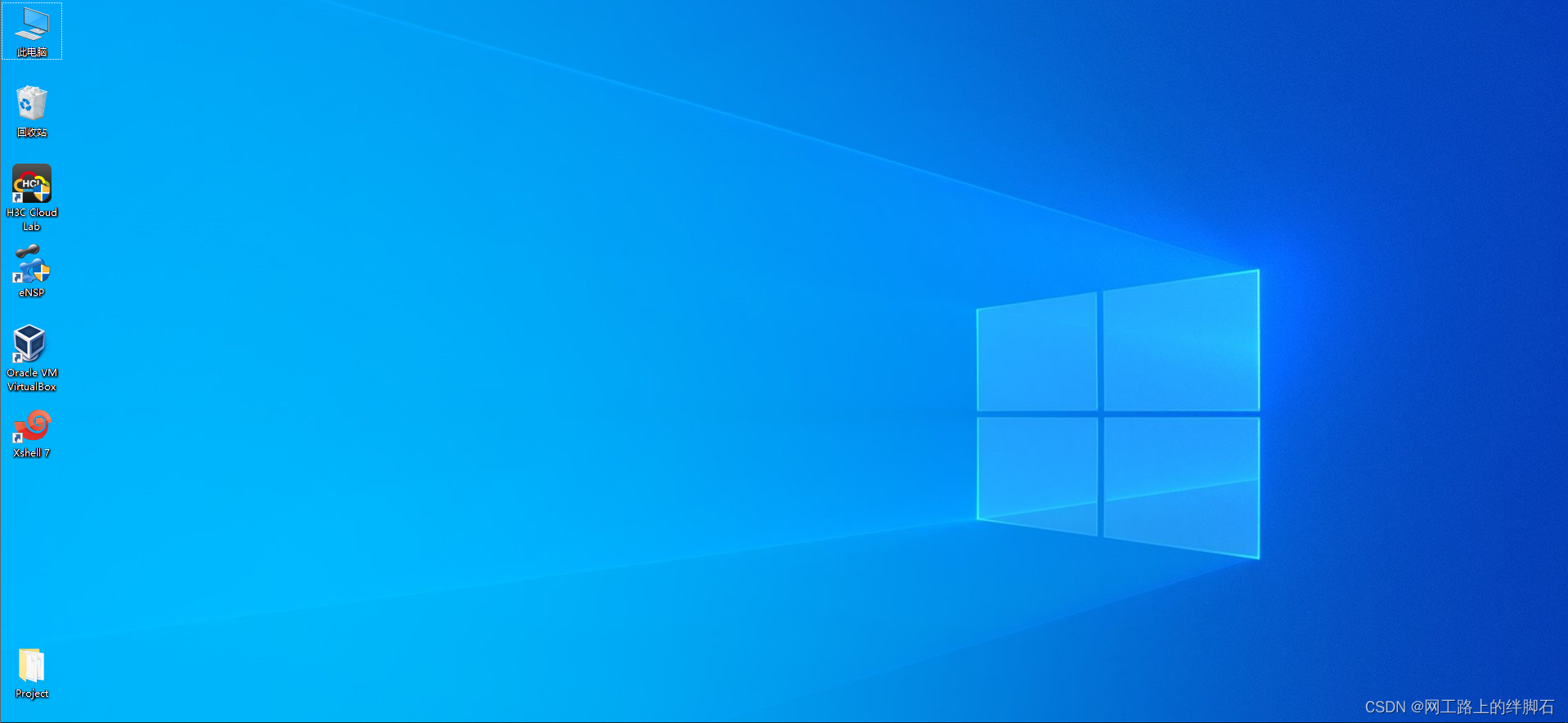

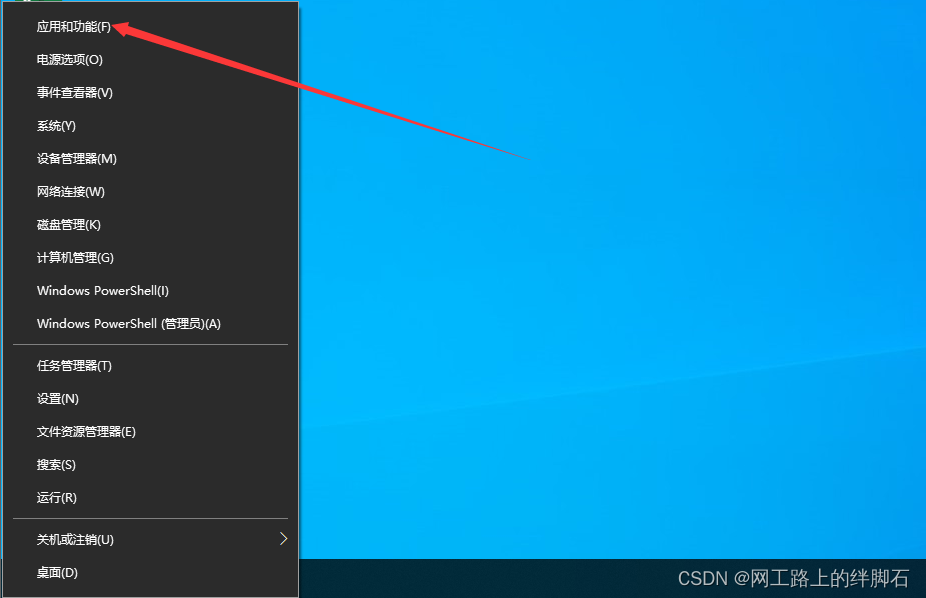

Windows 10系统及Windows 11系统中 可在桌面界面按 “Windows键+X”打开“应用和功能”
在这里插入图片描述

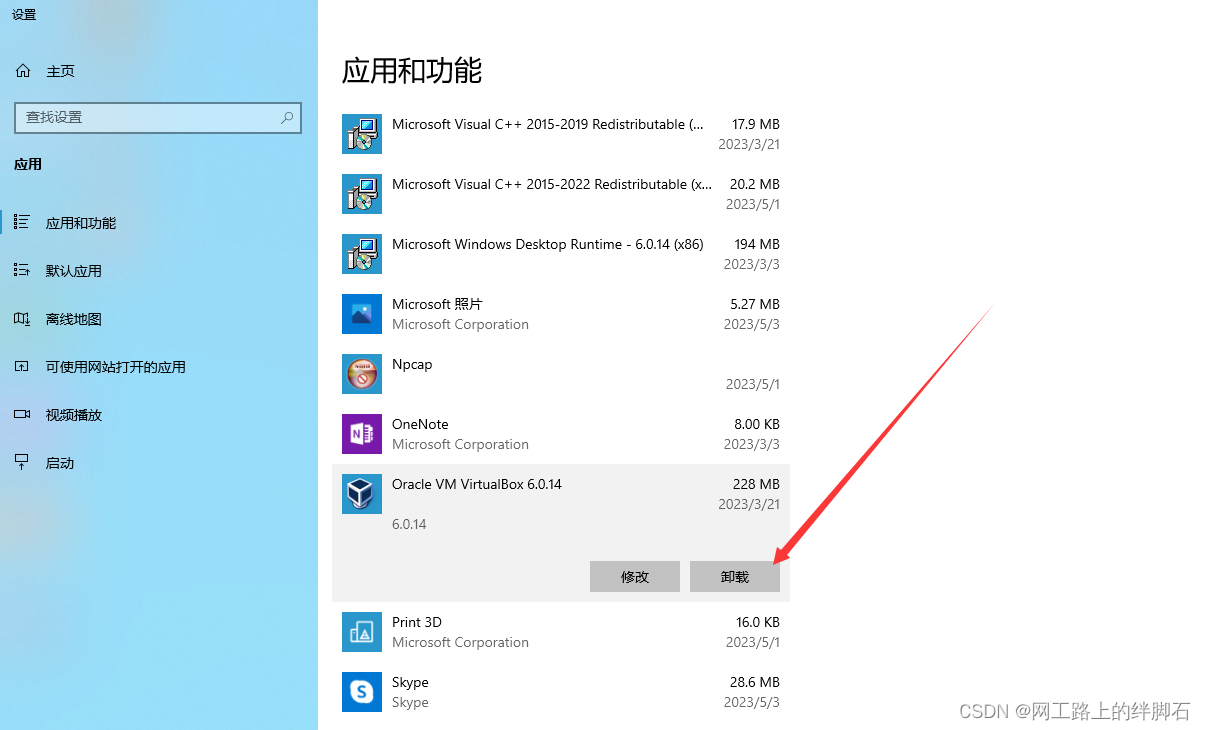

找到“VirtualBox”点击卸载
在这里插入图片描述

安装

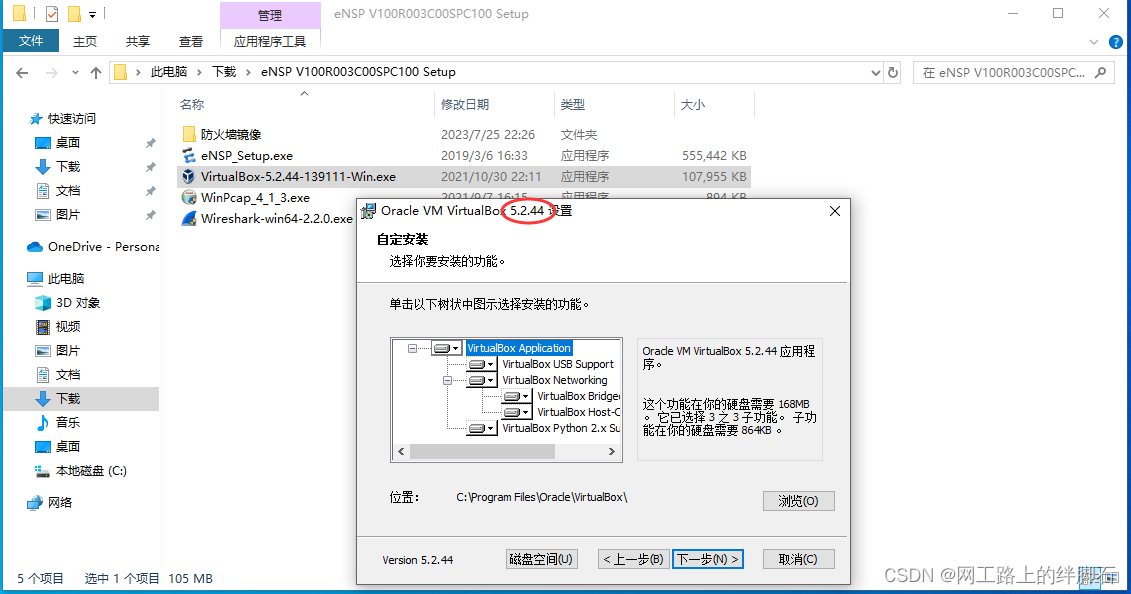

注意版本，安装路径一律不要存在中文
在这里插入图片描述

安装WinPcap、Xshell

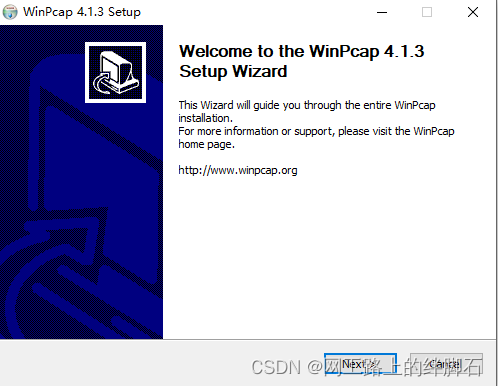

WinPcap

在这里插入图片描述

Xshell（终端模拟软件）

https://www.xshell.com/zh/

官方网站
在这里插入图片描述
此处安装本软件的目的是便于HCL和eNSP的调试终端软件可以更换成这个，便于提高操作效率，如果不安装也是可以的。

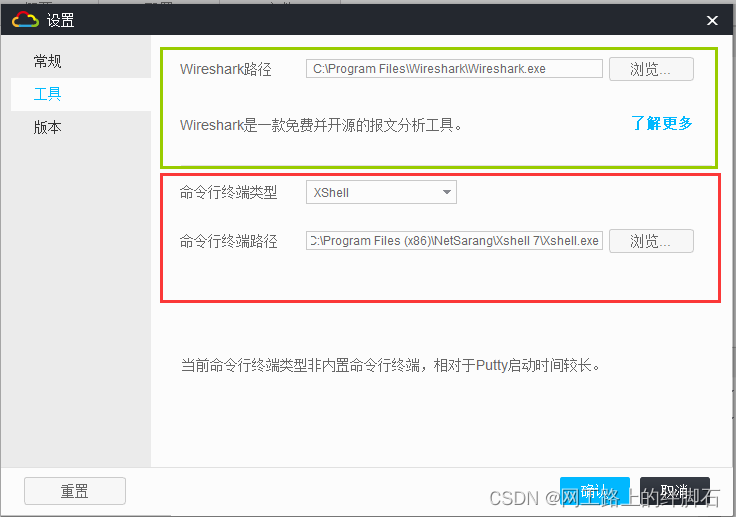

HCL中可以在右上角的设置中进行指定路径，这里不过多介绍。
在这里插入图片描述

安装eNSP

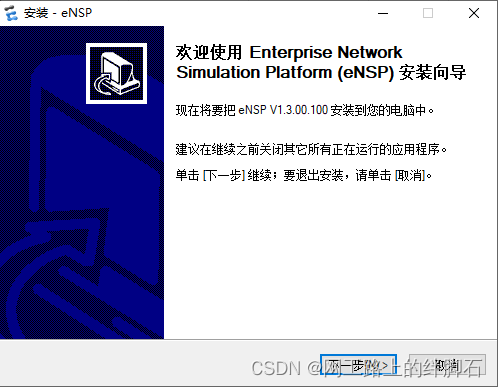

打开“eNSP_Setup.exe”，点击“下一步”，后文未附图的一律点击“下一步”
在这里插入图片描述

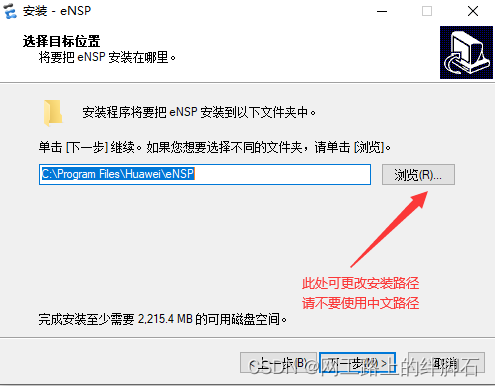

点击“浏览”即可更换安装路径，但是按照路径强烈建议不要使用中文
在这里插入图片描述

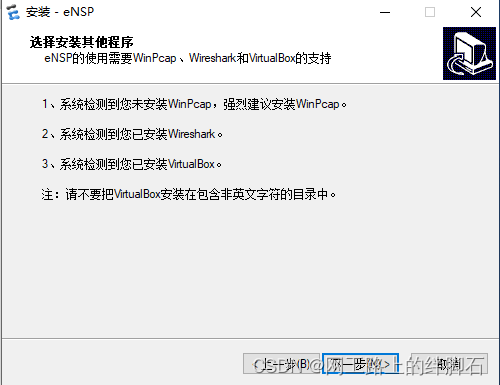

如果下图中1、2、3、中任意一个未安装都会导致无法下一步
在这里插入图片描述

eNSP安装异常界面

安装异常一

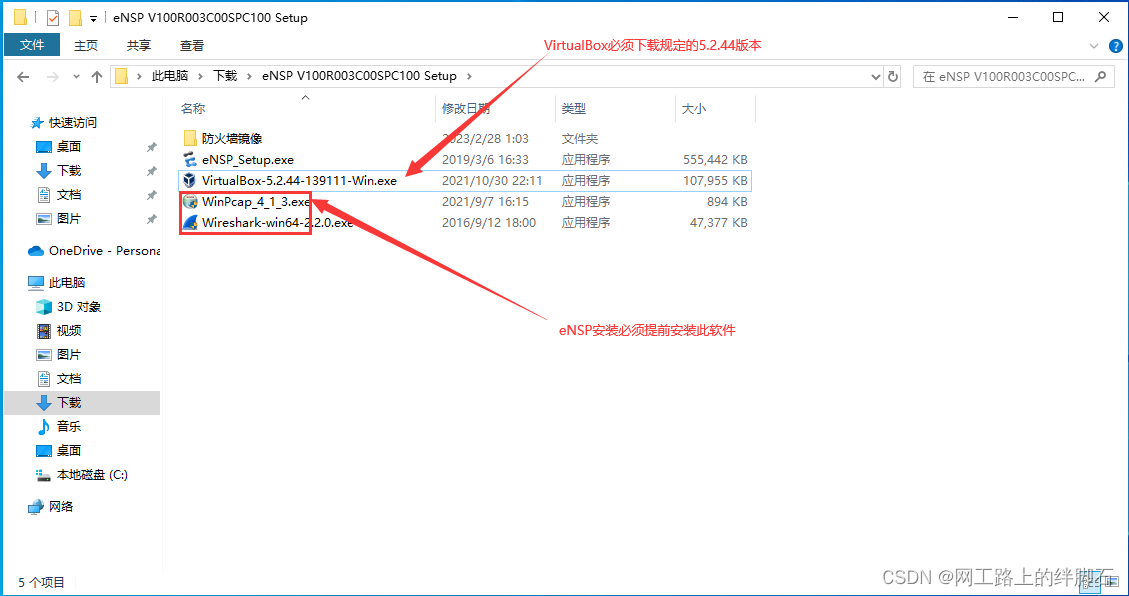

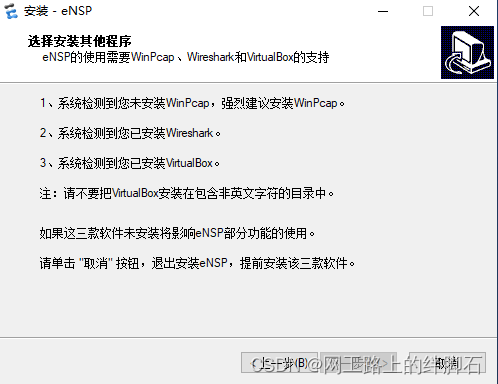

如图所示，下图中1、提示未安装，我们只需要将1、所提到的软件安装即可。
在这里插入图片描述
在这里插入图片描述
安装完成后，eNSP界面点击上一步再下一步就能点击下一步啦，直至安装完成。

安装异常二

在这里插入图片描述

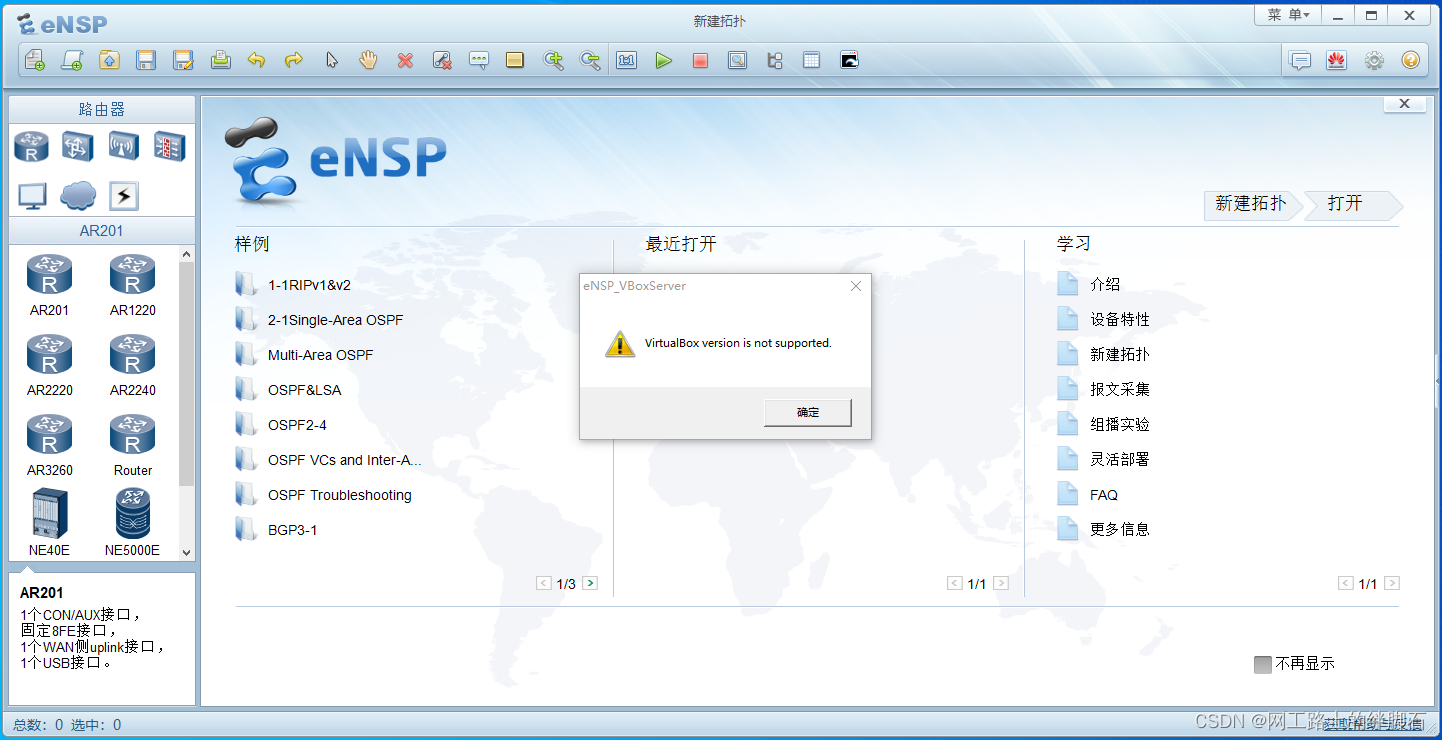

如果出现这个弹窗即说明未安装正确的VirtualBox版本，强烈建议认真观察是否为V5.2.44版本。

三、完成测试

在这里插入图片描述

打开HCL、eNSP，拖拽设备、启动设备，成功打开命令行界面。
在这里插入图片描述
安装完成，成功测试。

结束语

感谢您的阅读，以后我将在空余时间中继续编写更多网络相关知识文章，欢迎点赞+关注，有问题可以在评论区留言，回复效率可能会低但是一定会积极恢复哦！~~
