学习笔记之三人表决器FPGA

学习笔记之三人表决器FPGA

新手入门，多多包涵，不足错误之处，望指出

三人表决器，顾名思义就是三人投票，只要达到两票以上，就取胜。
设a,b,c为三个投票的人，输出的为f,投为1，不投为0，两票以上为1，否则为0；其逻辑情况如下表列出：

a	b	c	f
0	0	0	0
0	0	1	0
0	1	0	0
0	1	1	1
1	0	0	0
1	0	1	0
1	1	0	1
1	1	1	1

我们将这种逻辑关系用verilog语言来表示，过程快用always语句，当然也可以用assign语句来表示，只需求出它的逻辑关系式。

Verilog设计代码如下

module bjq3(a,b,c,f);
  input a,b,c;
  output f;
  reg f;

always@(*)
begin
  case({a,b,c})
    3'b000 : f = 1'b0;
  3'b001 : f = 1'b0;
  3'b010 : f = 1'b0;
  3'b011 : f = 1'b1;
  3'b100 : f = 1'b0;
  3'b101 : f = 1'b1;
  3'b110 : f = 1'b1;
  3'b111 : f = 1'b1;
  default : f = 1'b0;
  endcase
end
endmodule

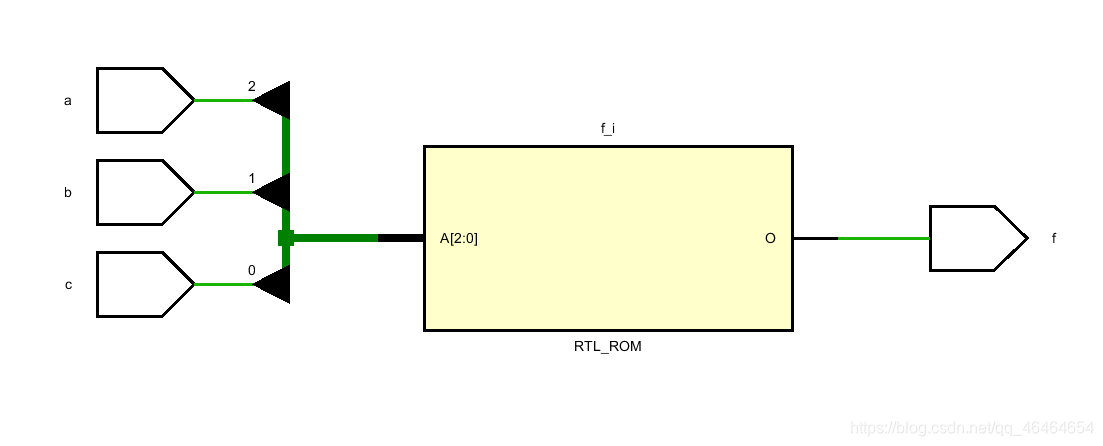

RTL级生成电路：

如图所示，直接生成了一个ROM，输入口为a,b,c;输出口为f。
接下来我们需要写一个测试文件，我的测试文件如下：

`timescale 1ns / 1ps
module sim_bjq3();
  reg a;
  reg b;
  reg c;
  wire f;

bjq3 il(
  .a(a),
  .b(b),
  .c(c),
  .f(f)
);
initial
begin
  a = 0;
  b = 0;
  c = 0;
  forever
    begin
      #({$random}%100)
        a = ~a;
      #({$random}%100)
        b = ~b;
      #({$random}%100)
        c = ~c;

    end
end
endmodule

测试文件我用了随机函数，当然自己设值也是可以的。

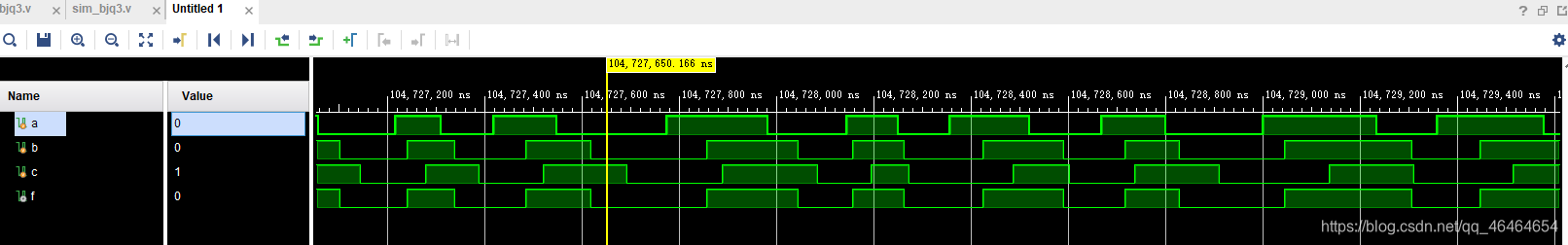

仿真图如下：

从仿真图我们可以看出，它与我们想要实现的功能一致。
