基本操作

B站ID：老白嫖大怪兽
见链接： https://www.bilibili.com/video/BV1m54y1P77i/?share_source=copy_web&vd_source=b2be426b16ba39e99b9ed30021991680

1.物理资源

在物理资源中可以进行节点管理和网络管理，节点管理可以根据自己的需求来添加新的控制或工作节点。

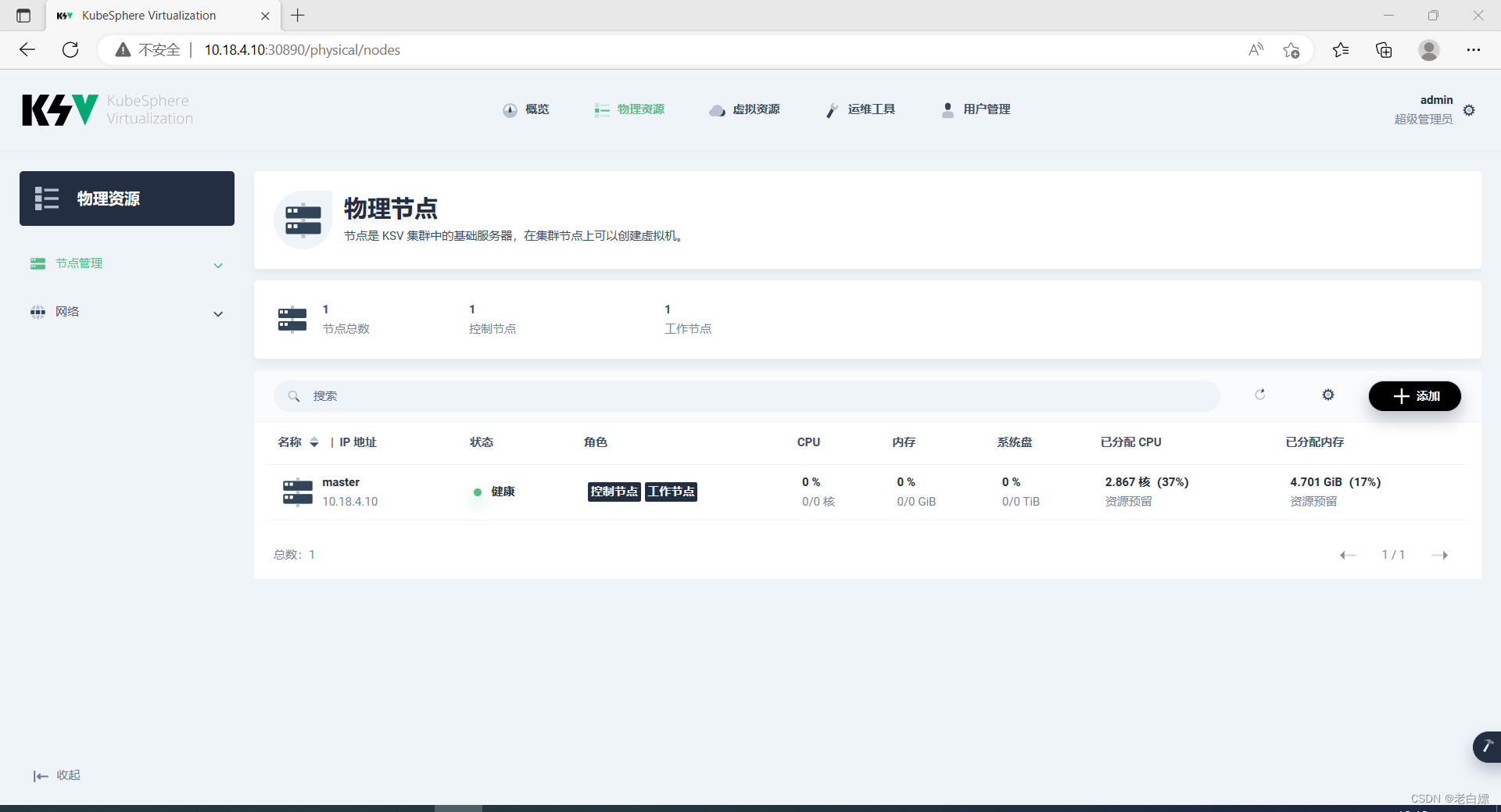

节点管理

节点是 KSV 云原生虚拟化（KSV）集群中的基础服务器，用户在集群节点上可以创建虚拟机。节点管理功能提供物理节点、物理硬盘、物理网卡的汇总列表以及各物理节点、物理硬盘、物理网卡的详情信息，可以让我们更好的获取物理节点的实时状态。

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-QYkME8kM-1677283843768)(image/image-20230202101225811.png)]

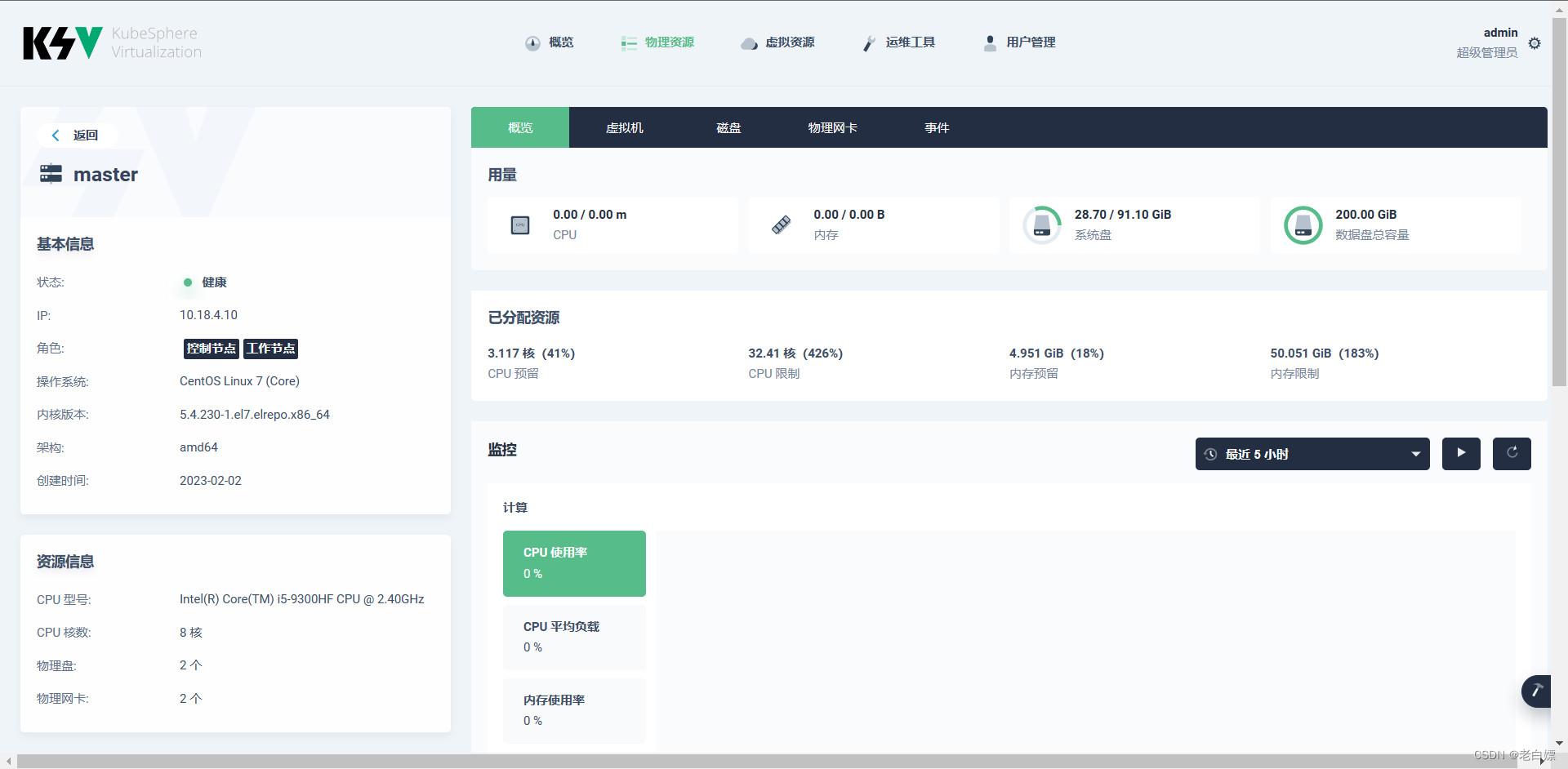

如下便是节点的详细信息了。

参数	描述
节点总数	当前集群中的节点总数量。
控制节点	当前集群中的控制节点数量，负责整个集群的管理和调度。
工作节点	当前集群中的工作节点数量，负责承担集群中的工作负载。
名称	节点的名称。在单节点模式下，节点名称由系统自动分配。在多节点模式下，节点名称由用户在安装 KSV 时指定。
IP 地址	节点的 IP 地址。同一集群内的节点可通过 IP 地址互通。
状态	节点的健康状态。
角色	节点在集群中的角色。KSV 提供工作节点和控制节点两种节点类型。在单节点模式下，节点同时为控制节点和工作节点。在多节点模式下，节点的角色由用户在安装 KSV 和添加节点时指定，可以为控制节点、工作节点或同时为控制节点和工作节点。工作节点上可以创建虚拟机。
CPU	节点的 CPU 用量。
内存	节点的内存用量。
系统盘	节点的系统盘用量情况。
已分配 CPU	节点的可用 CPU 限制和用量统计。
已分配内存	节点的可用内存限制和用量统计。

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-qAcYouFh-1677283843769)(image/image-20230202164500747.png)]

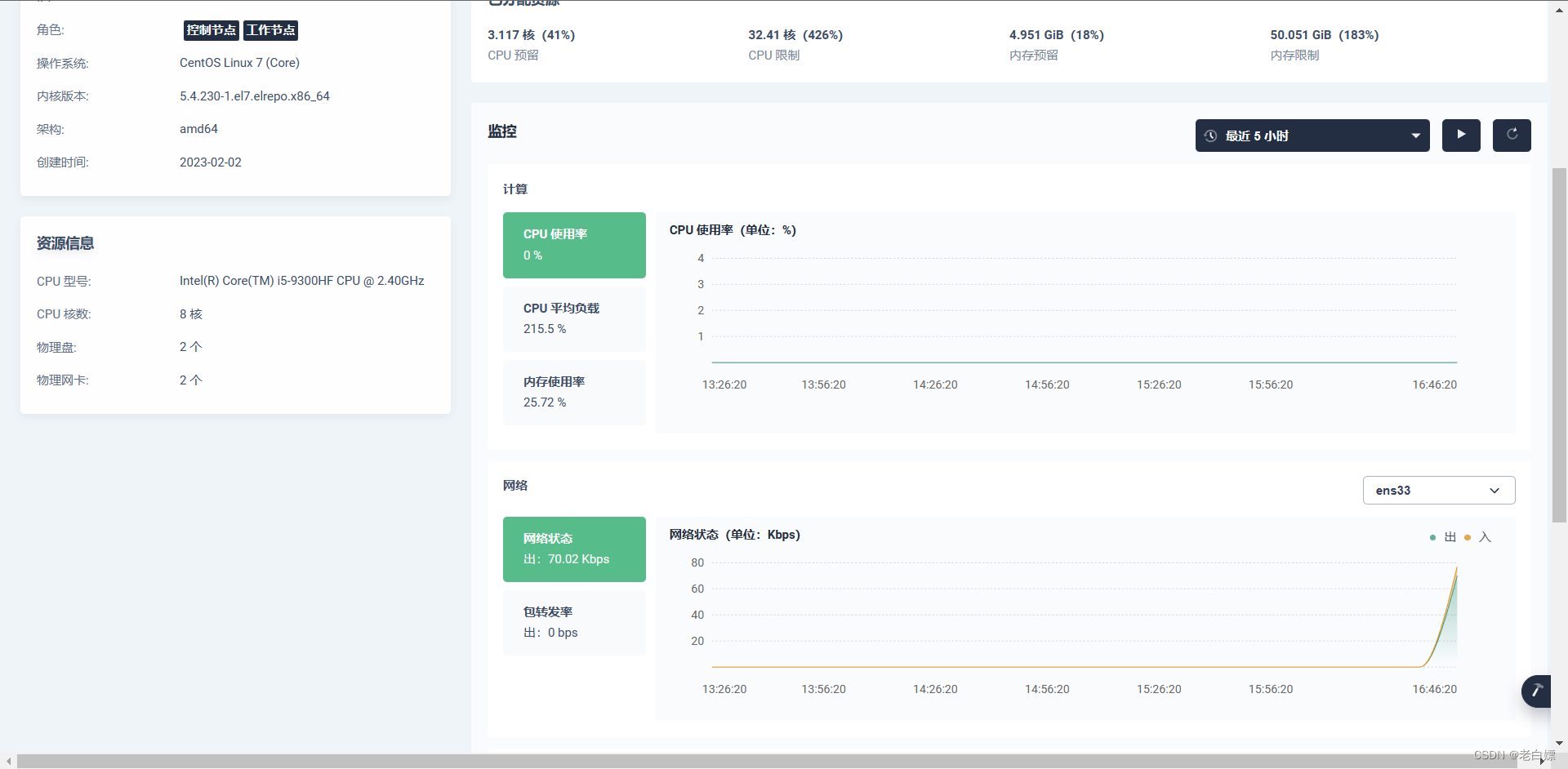

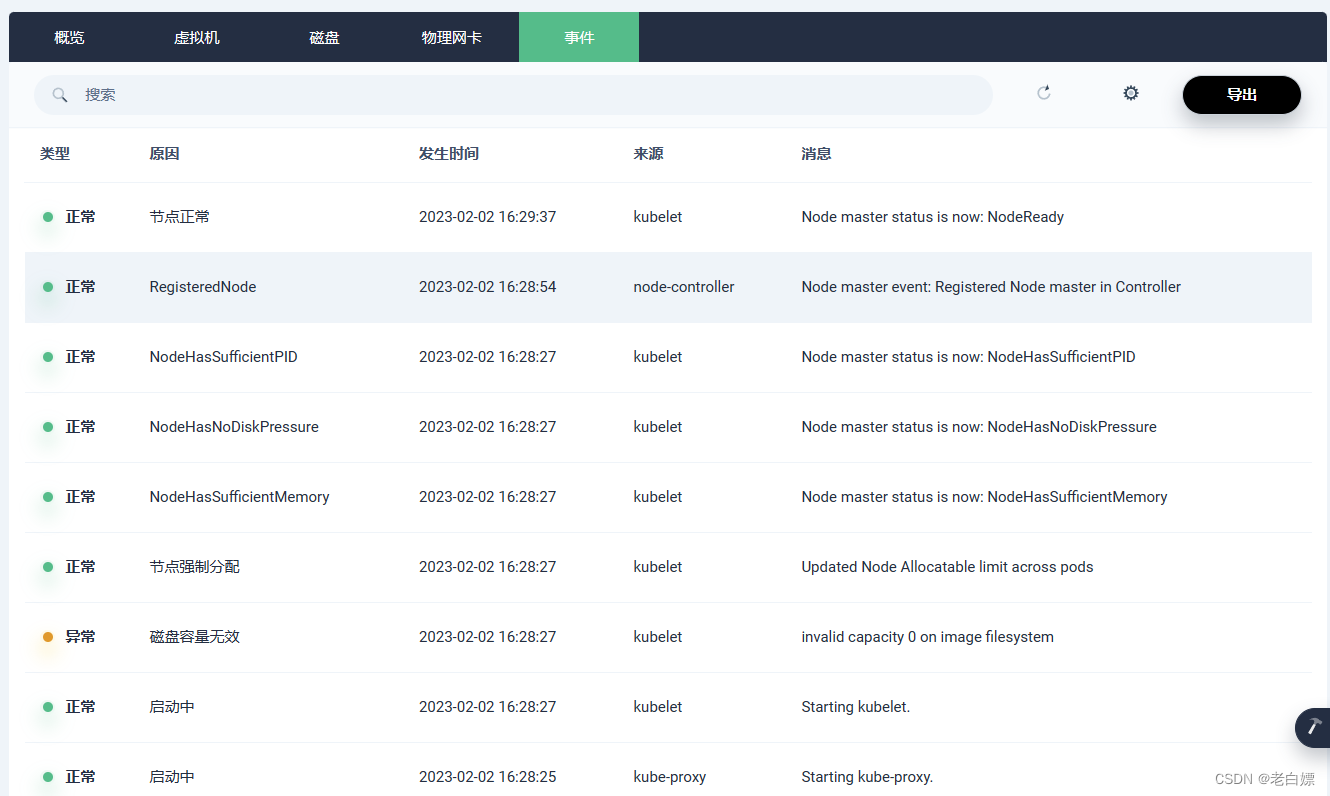

可以就监控物理资源不同时段的状态。

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-KKJRcge0-1677283843770)(image/image-20230202164642919.png)]

网络管理

有三个概念：物理网络，物理子网，弹性网络。

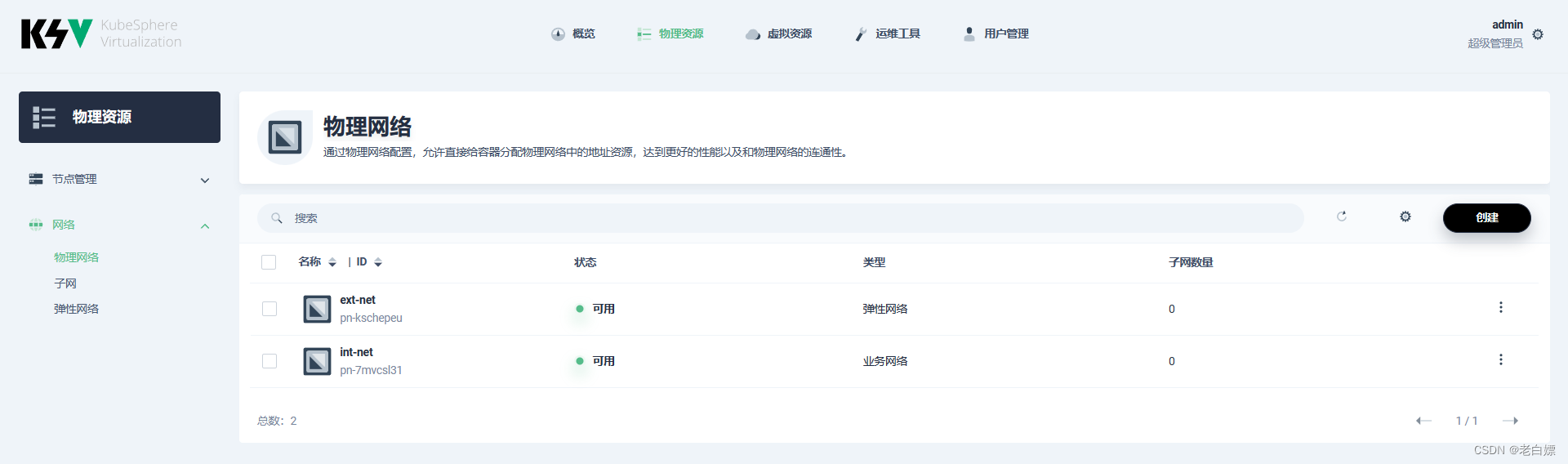

物理网络

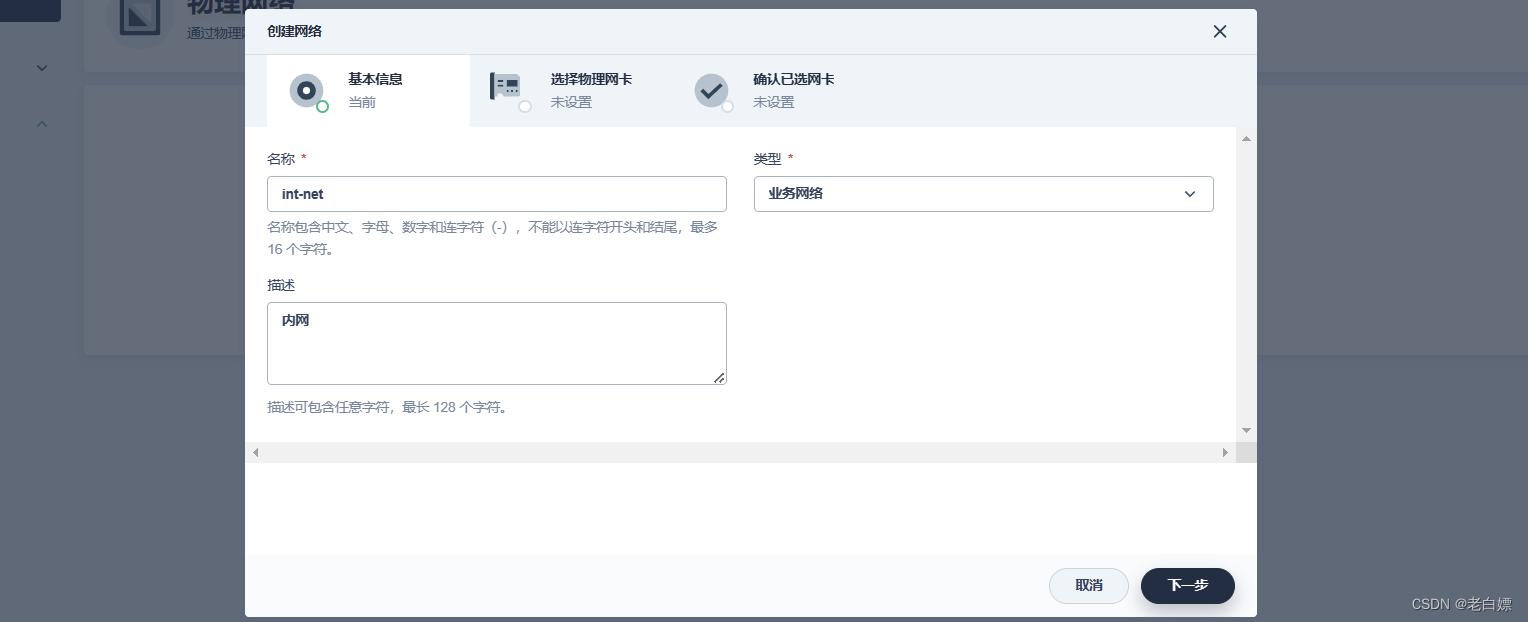

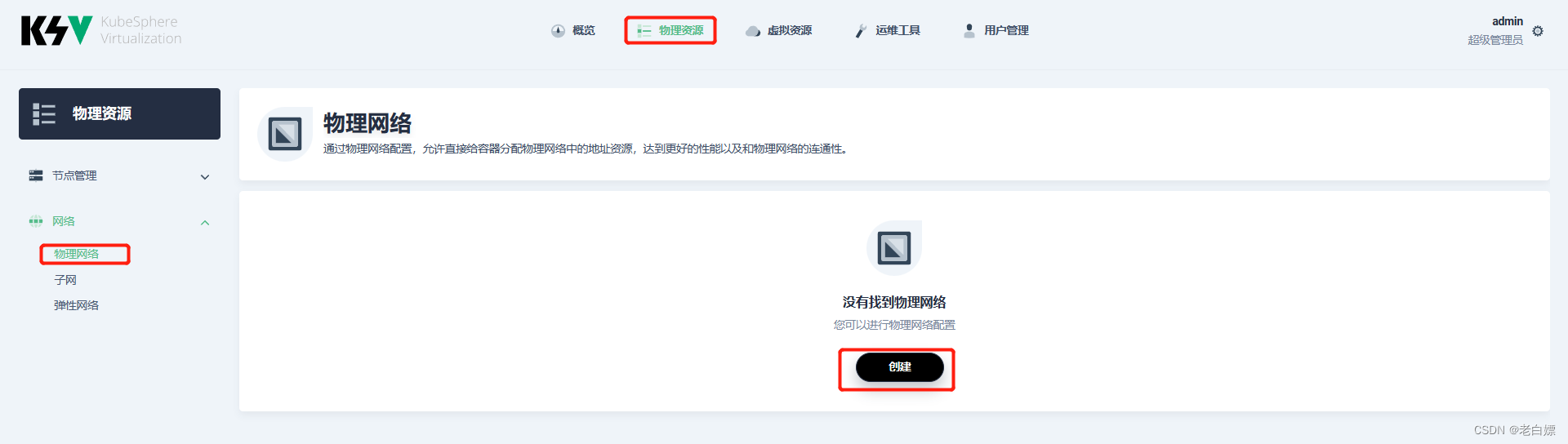

通过配置物理网络，可以直接给容器分配物理网络中的地址资源，也可以利用物理网络的连通性达到更好的性能。

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-pzH2O6fP-1677283843775)(image/image-20230202173907651.png)]

参数	描述
名称	物理网络的名称。名称只能包含中文、大小写字母、数字和连字符（-），必须以字母或数字开头和结尾，最长 16 个字符。
类型	网络的类型。支持以下网络类型：业务网络：您访问虚拟机上运行的业务时使用的网络，通常是虚拟机所在的网络。弹性网络：用于弹性 IP 配置的网络。软件定义网络（SDN）在网络资源管理中的两个重要概念
描述	用户自定义的描述信息。描述可以包含任意字符，最长 128 个字符。

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-B777nXwH-1677283843776)(image/image-20230202174125711.png)]

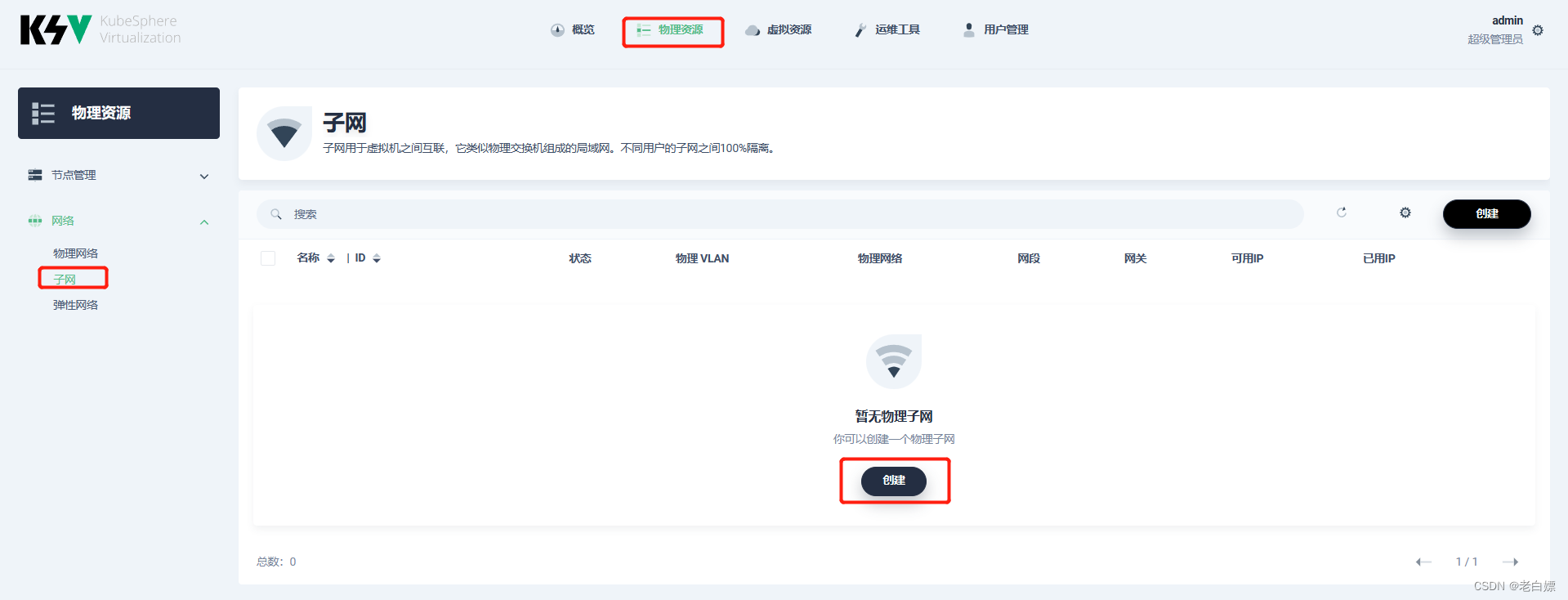

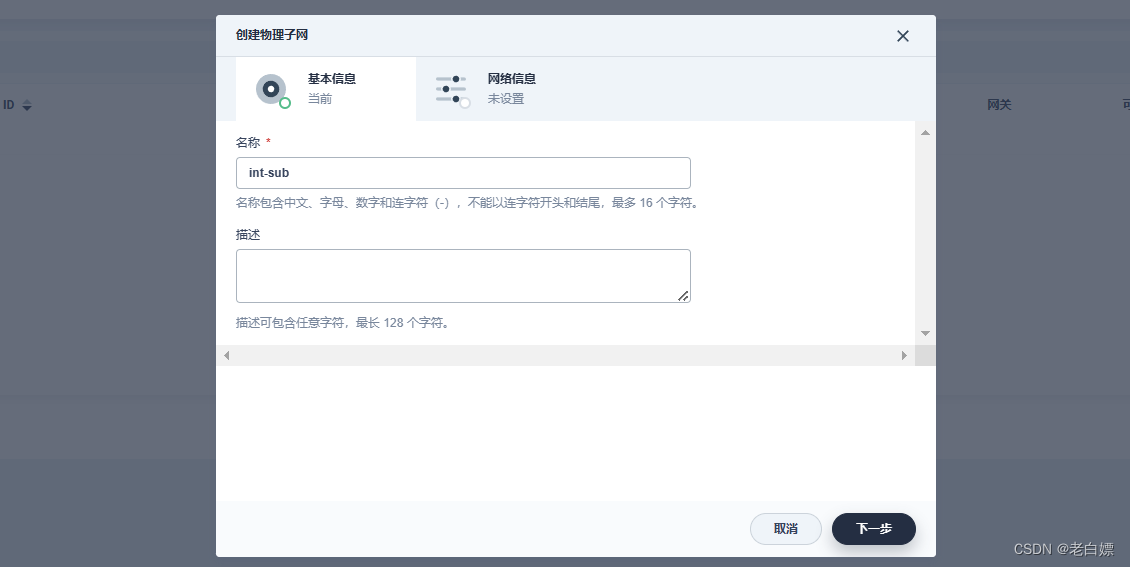

物理子网

将物理网络划分为多个物理子网，各物理子网间逻辑上相互隔离。同一物理子网中的虚拟机互联互通。

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-ro5rYr43-1677283843777)(image/image-20230202174242245.png)]

4.3虚拟资源

虚拟机模块

虚拟机模块对所有用户可见。admin 用户可以查看系统中的所有虚拟机、虚拟机模板和镜像，并且可以对虚拟机、虚拟机模板和镜像执行所有操作。其他具有不同角色的普通用户在虚拟机模块中的权限如下：

项目角色	权限
管理员	查看所属项目中的虚拟机、虚拟机模板和镜像，并且可以对虚拟机、虚拟机模板和镜像执行所有操作。
操作员	查看所属项目中的虚拟机、虚拟机模板和镜像，并且可以对虚拟机、虚拟机模板和镜像执行所有操作。
观察员	只能查看所属项目中的虚拟机、虚拟机模板和镜像，不能对虚拟机、虚拟机模板和镜像执行任何操作。

镜像管理

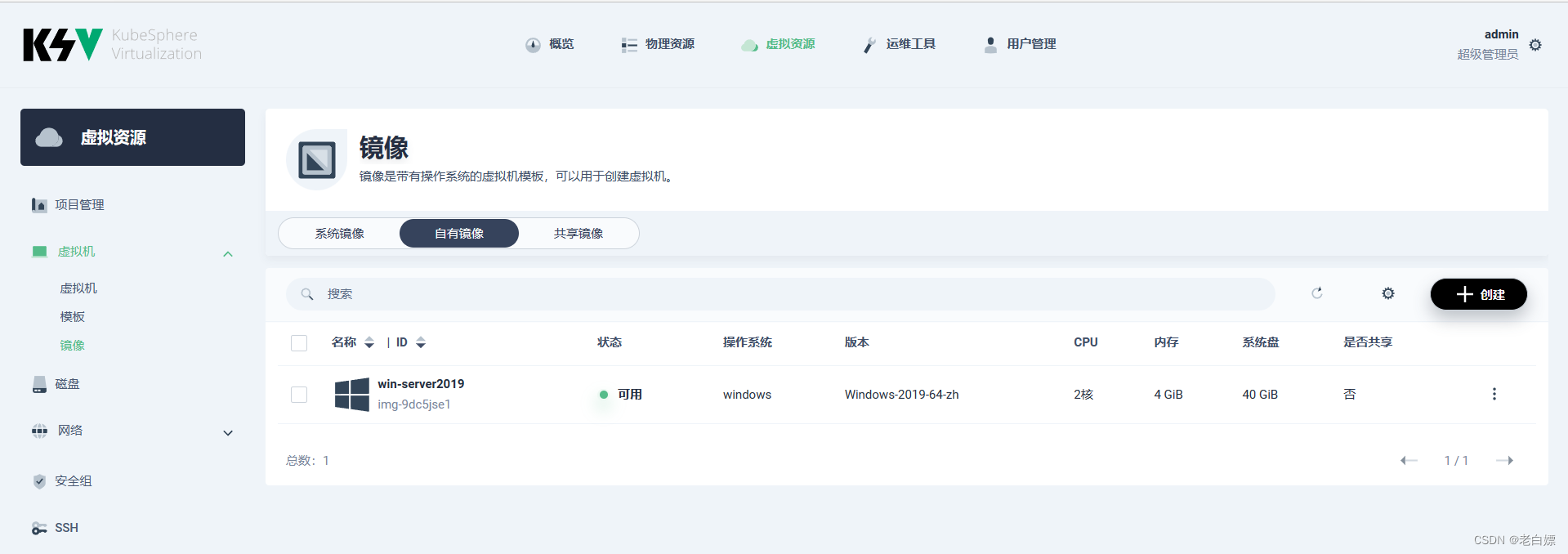

虚拟机镜像是虚拟机的一种标准交付物，用于打包虚拟机相关配置及其依赖的环境。不同的镜像可以包含不同的操作系统配置，如 Fedora、CentOS 和 Ubuntu 等。KSV 云原生虚拟化（KSV）提供的镜像分为系统镜像、自有镜像、共享镜像三种类型。各镜像类型间的区别如下：

类型	描述
系统镜像	KSV 提供的官方镜像或 admin 用户上传的所有镜像。平台内的其他账户在创建虚拟机时可直接调用系统镜像创建虚拟机。

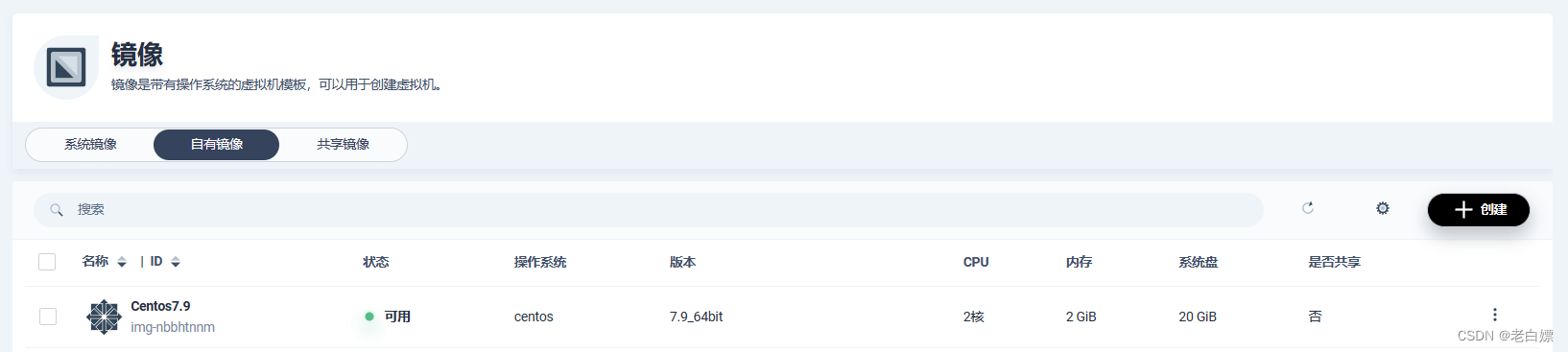

自有镜像	您通过复制功能创建的镜像或从本地导入的自定义镜像。只有自有镜像的创建者可以使用、共享、复制和删除该镜像。
共享镜像	其他 KSV 用户共享给您的镜像。

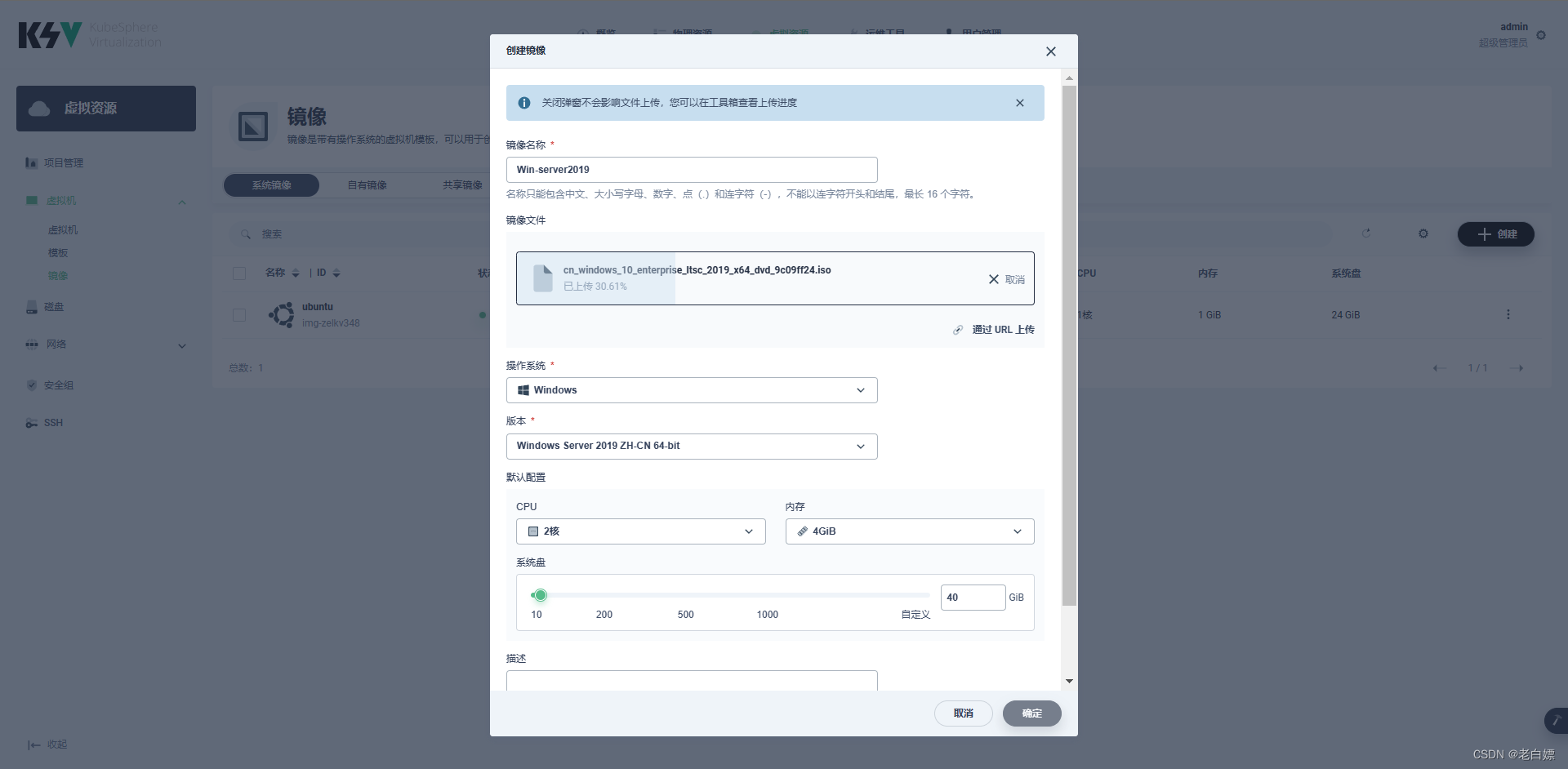

通过文件上传镜像

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-yEjVVJDg-1677283843778)(image/image-20230202225513438.png)] 在这里插入图片描述

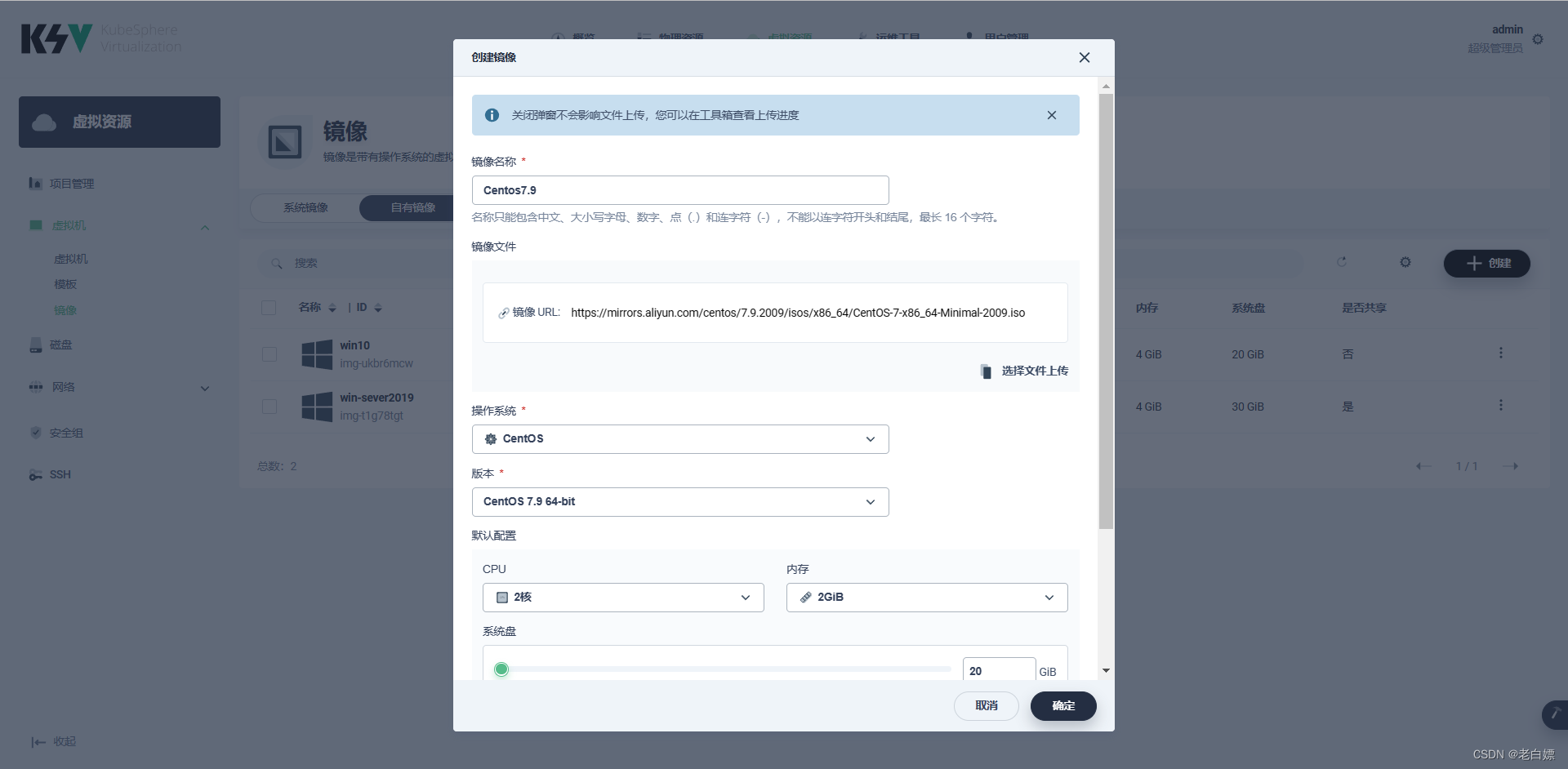

通过URL上传镜像，会先下载再创建的。

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-9hBxgnCi-1677283843779)(image/image-20230203223045632.png)]

虚拟机管理

虚拟机实例，具有独立的IP地址，可以访问公共网络，运行应用服务。

Win

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-GPSsJnXw-1677283843781)(image/image-20230203145749345.png)]

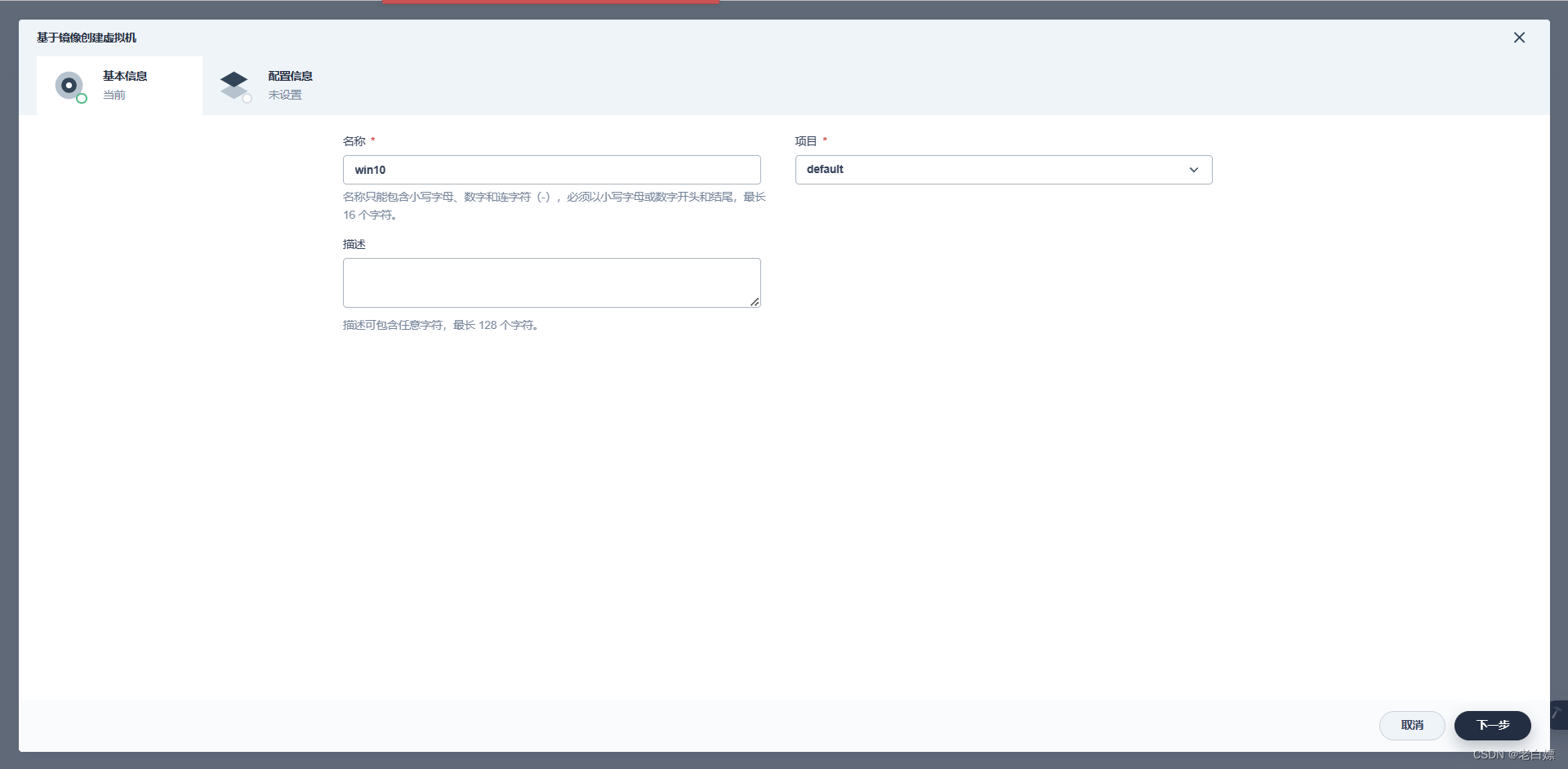

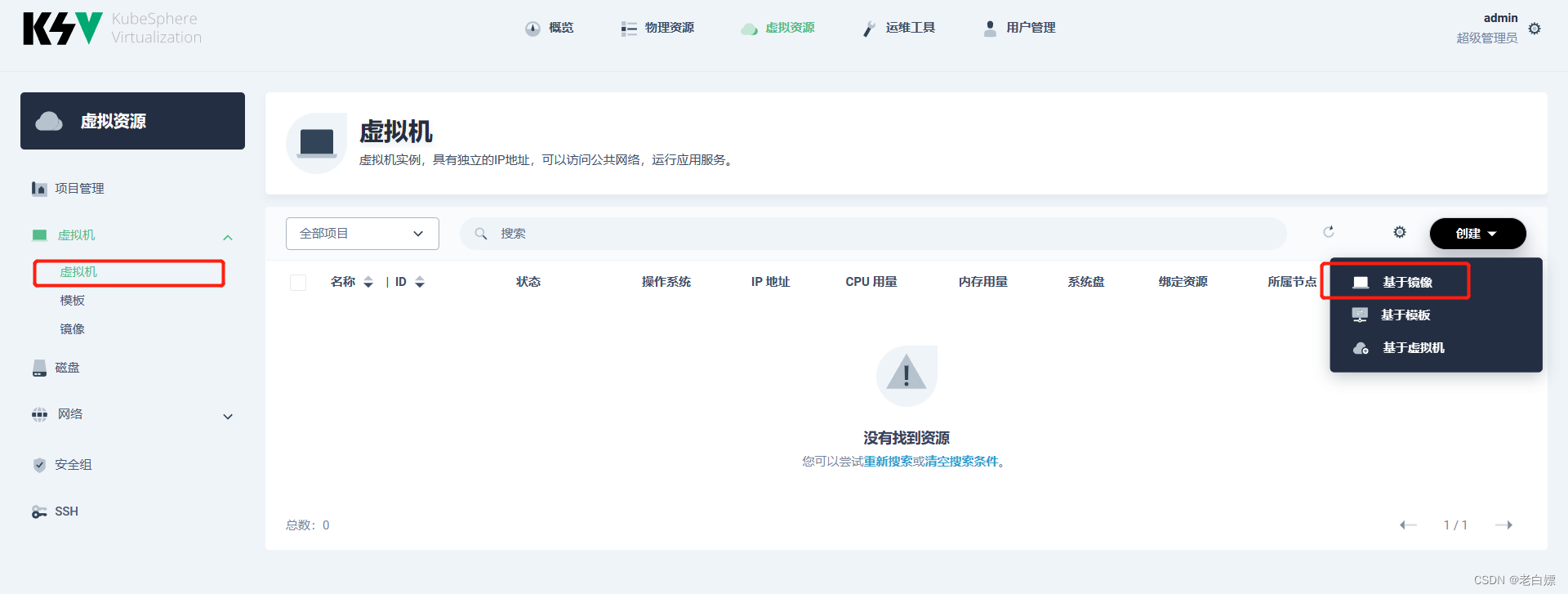

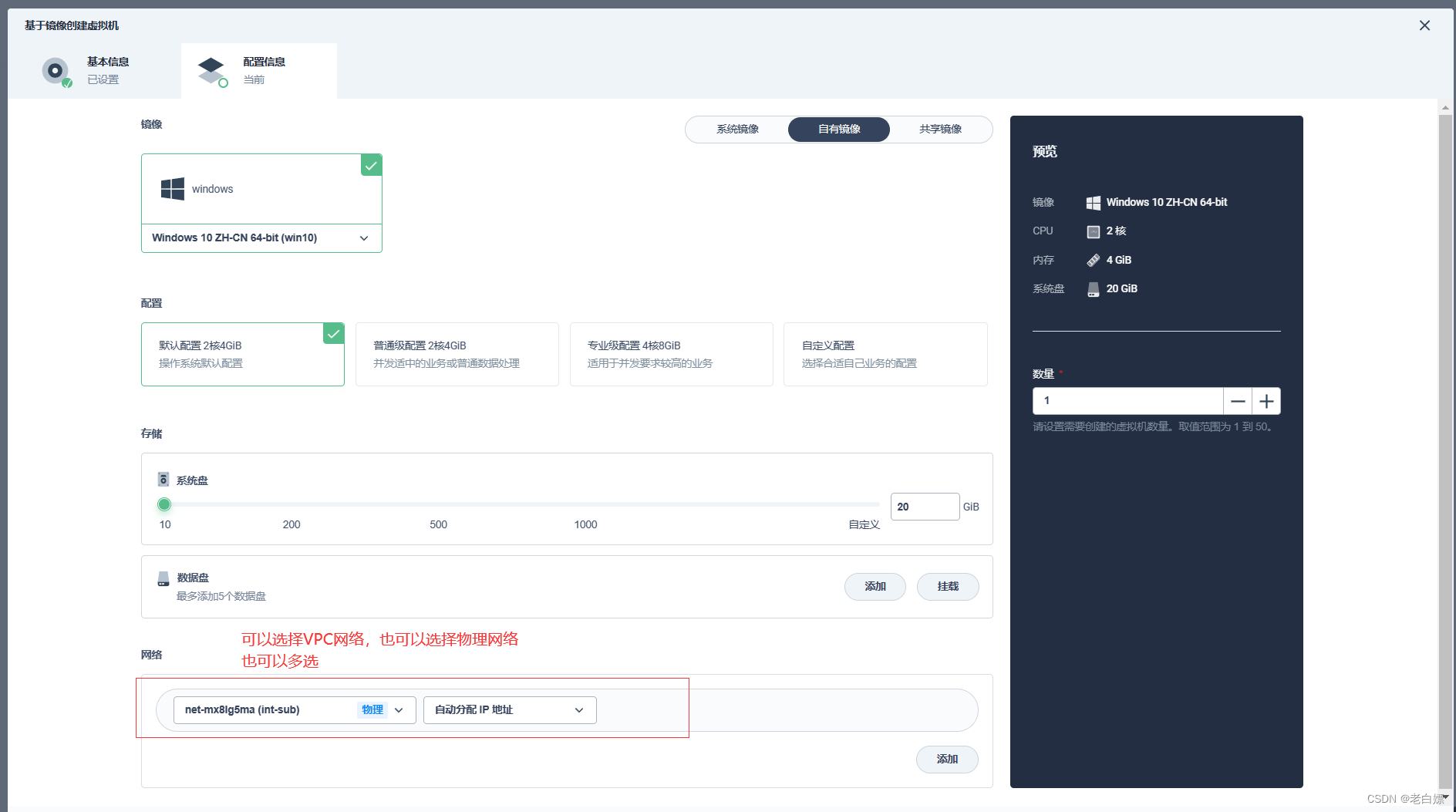

创建虚拟机在那个项目下。

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-iP5UCWFp-1677283843781)(image/image-20230203194310142.png)]

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-LA0UfxQz-1677283843782)(image/image-20230203194441527.png)]

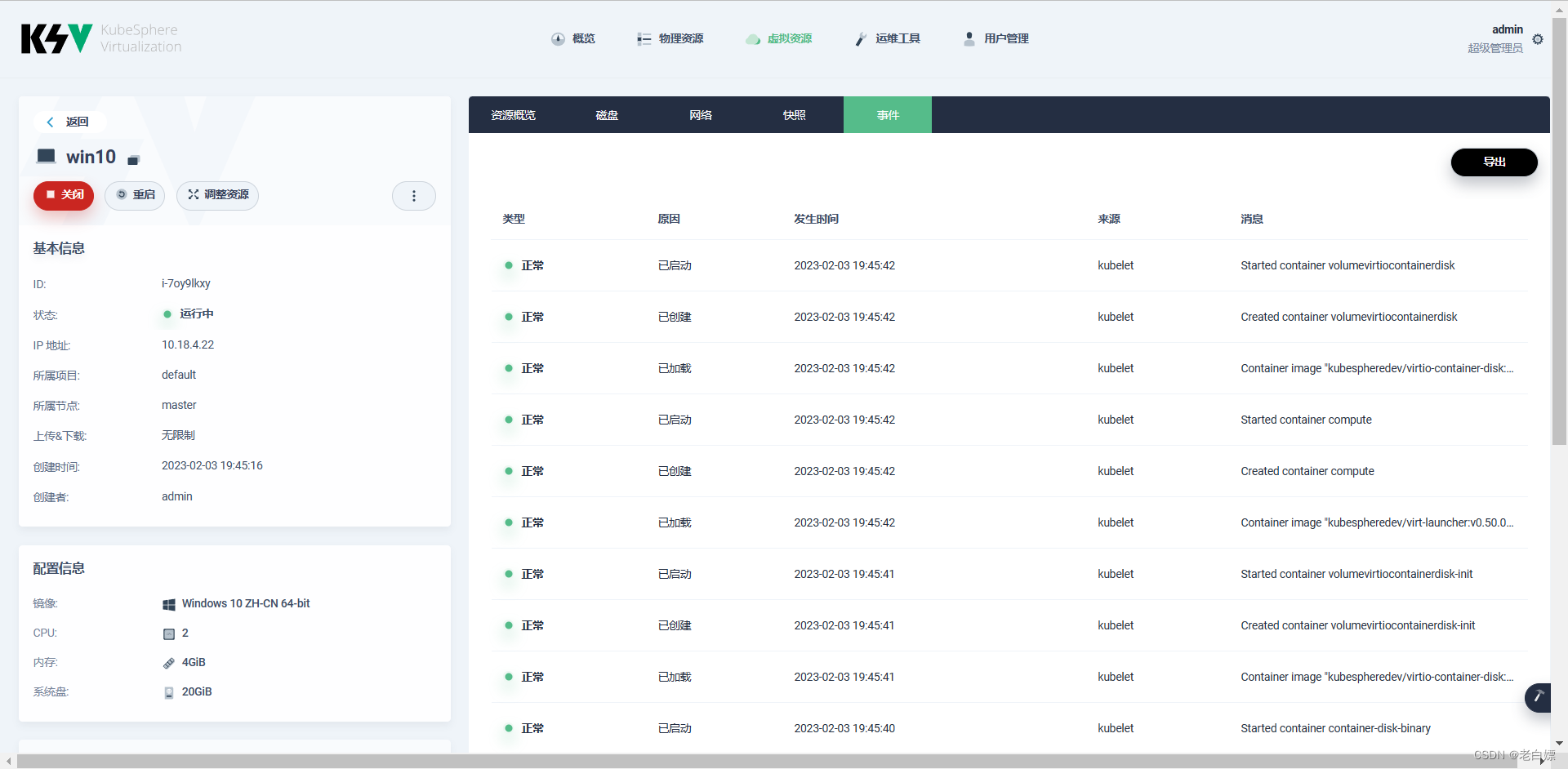

在虚拟机中可以看到虚拟机的详情，从事件栏中能过清楚的看到虚拟机在每一个时段都做了什么，如果有报错可以根据事件分析进行一定的排错。

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-lF0tW5PJ-1677283843783)(image/image-20230203194603763.png)]

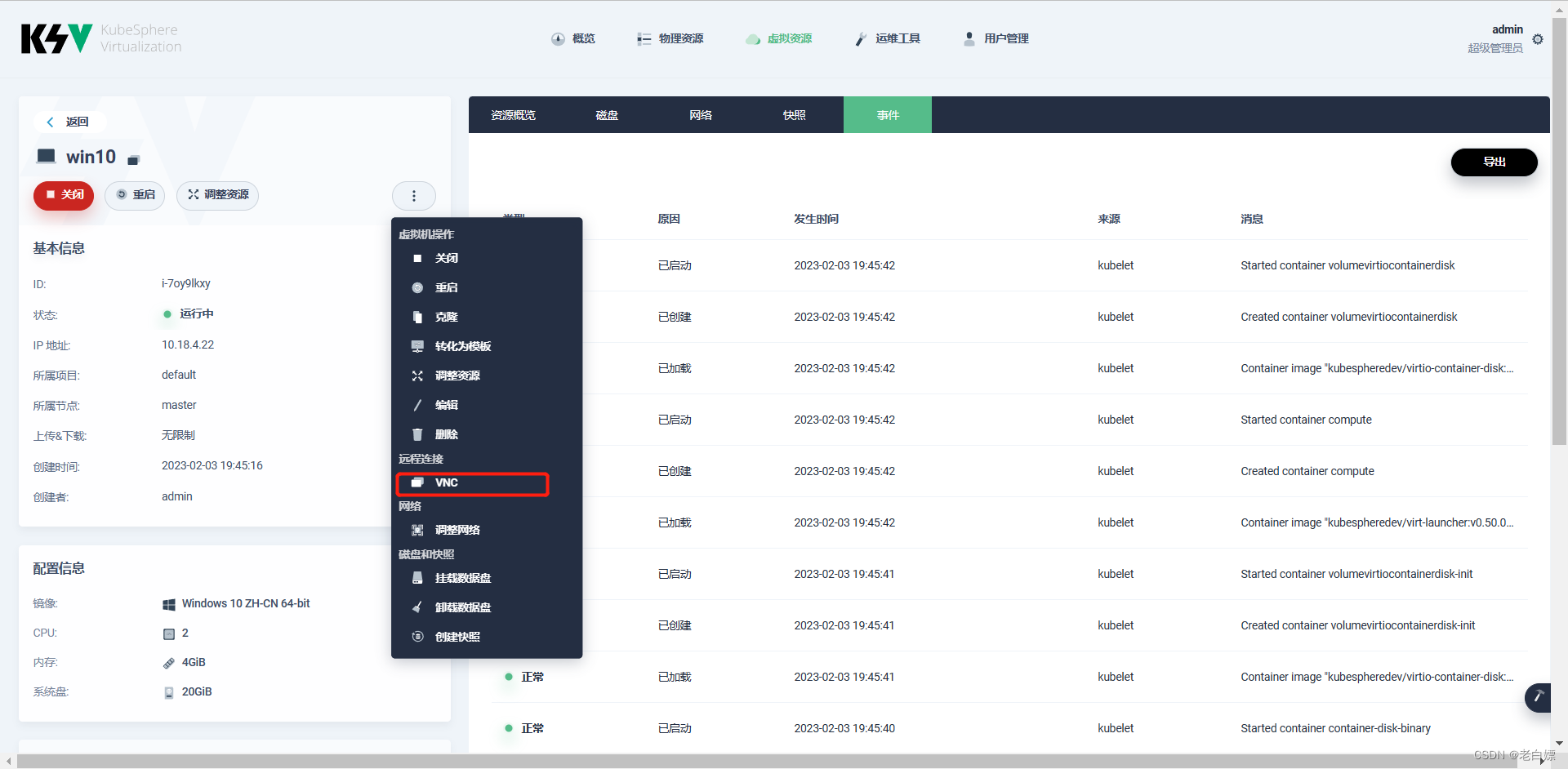

右击更多，可以使用VNC的远程连接方式来部署虚拟机。

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-cGs0sRhp-1677283843784)(image/image-20230203194621640.png)]

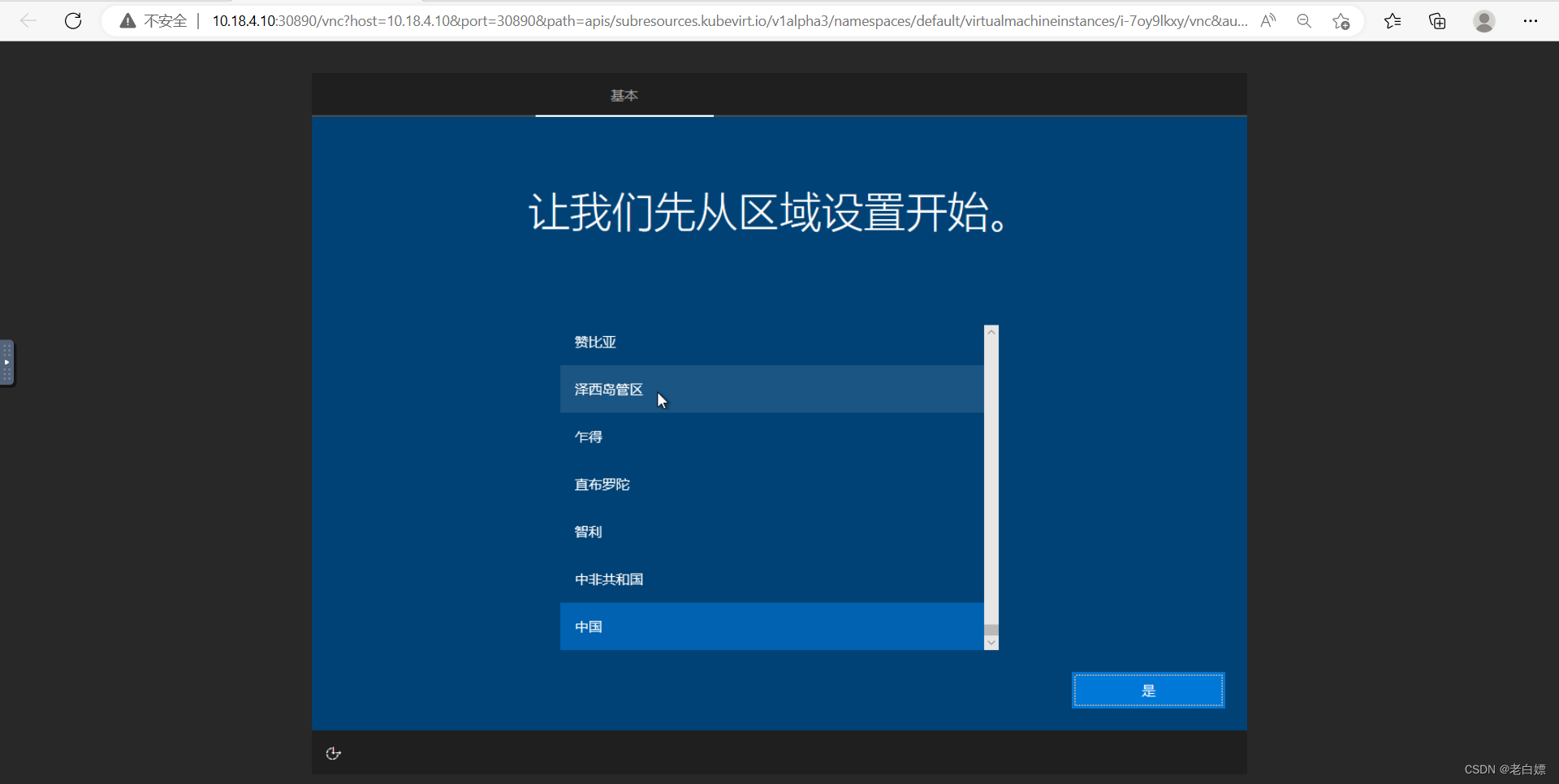

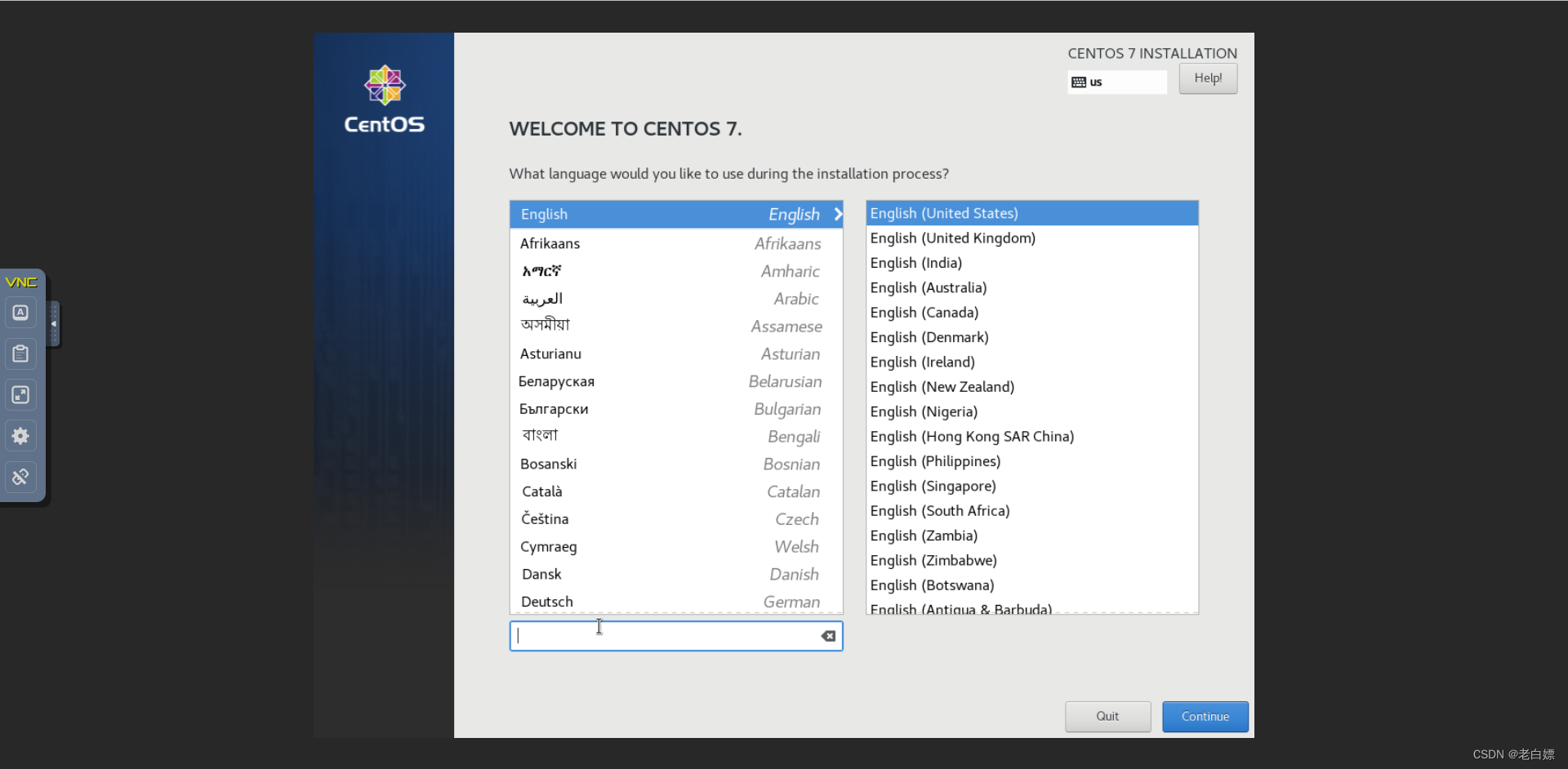

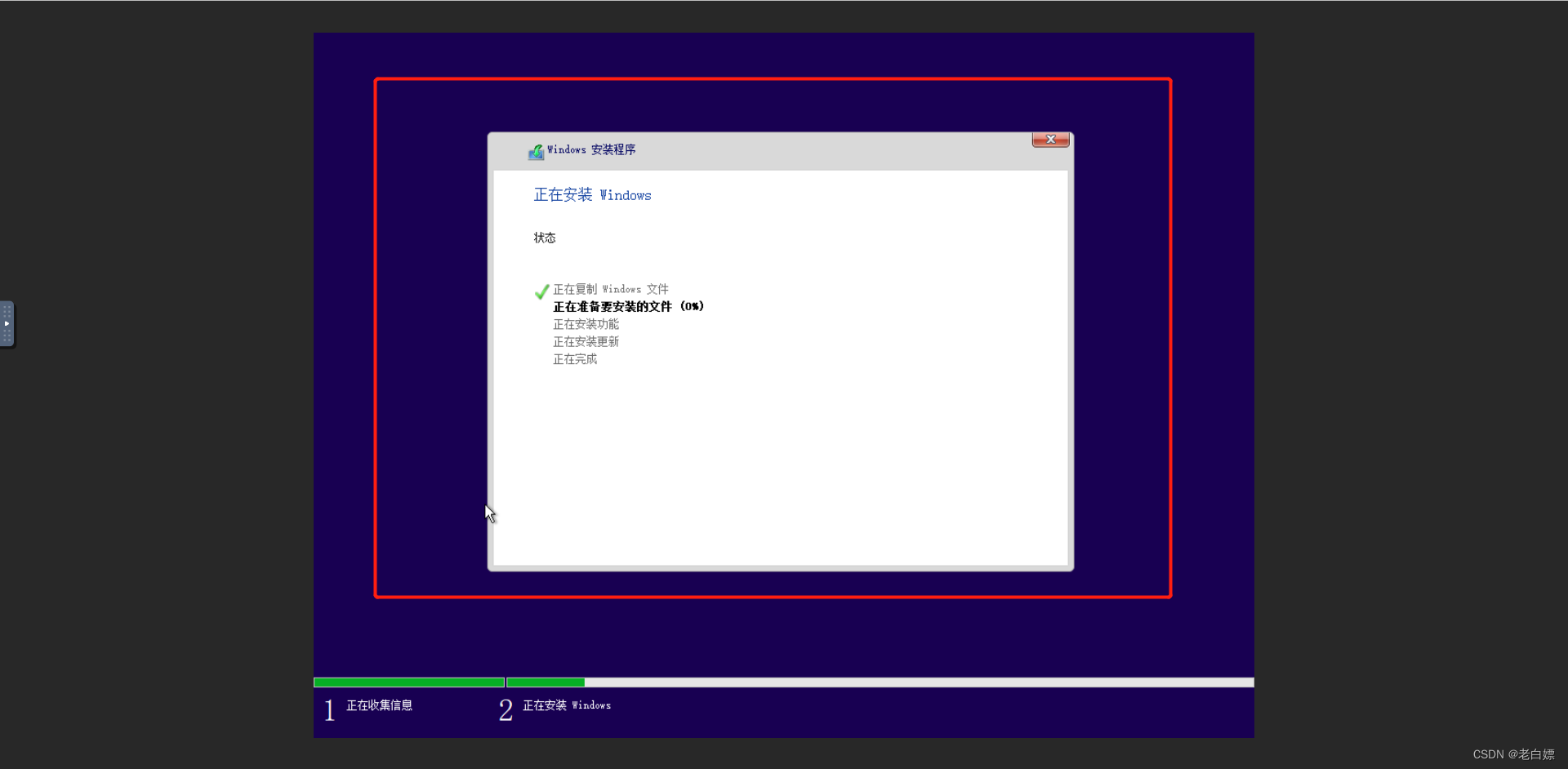

如下就是安装操作系统的过程了，略。

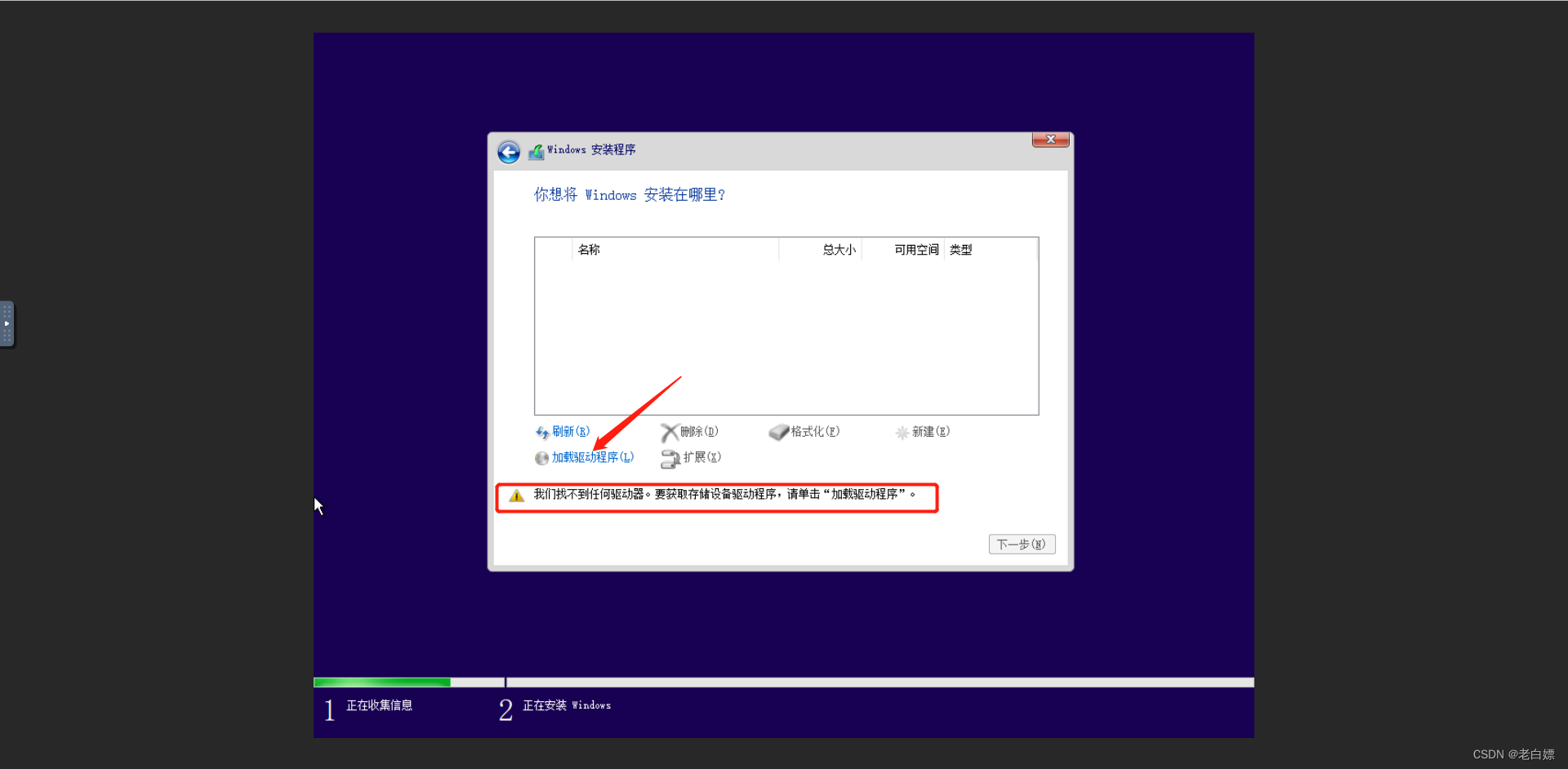

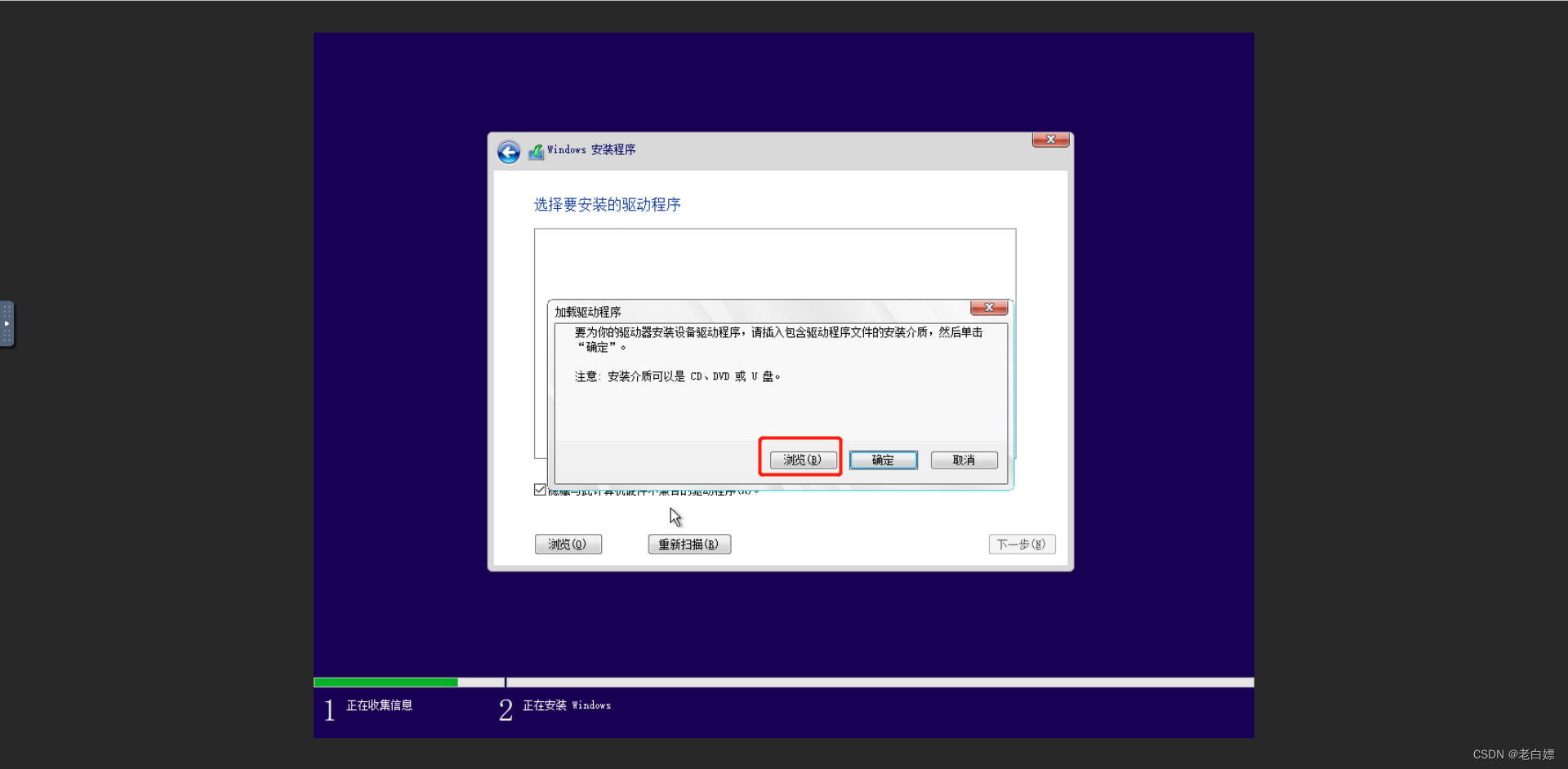

在安装操作系统时，可以遇到驱动器识别不到的情况，点击加载驱动程序，

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-d86xzKGR-1677283843785)(image/image-20230203195433809.png)]

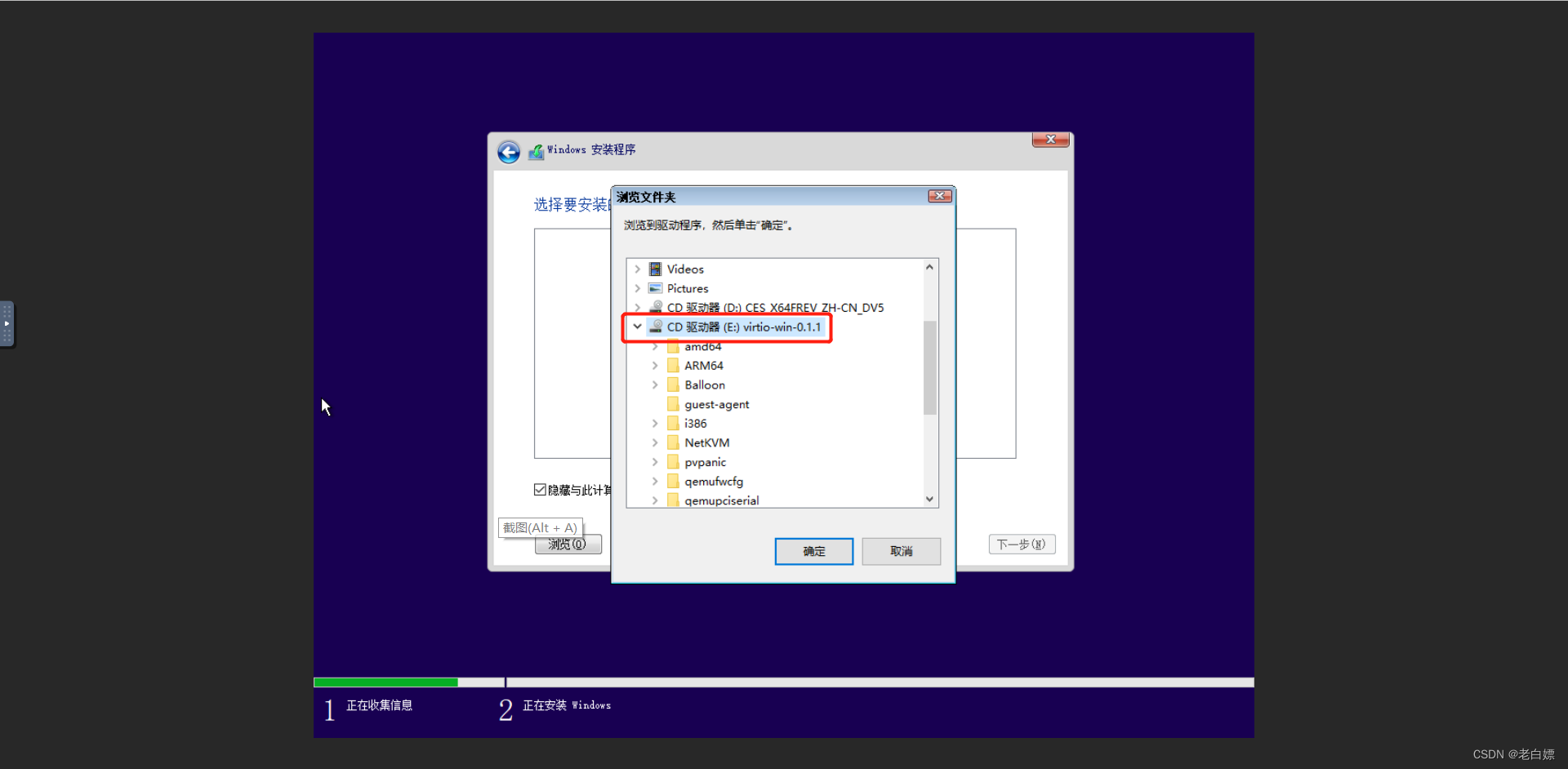

选择浏览CD驱动器（win），

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-dX24cYWB-1677283843787)(image/image-20230203195544736.png)]

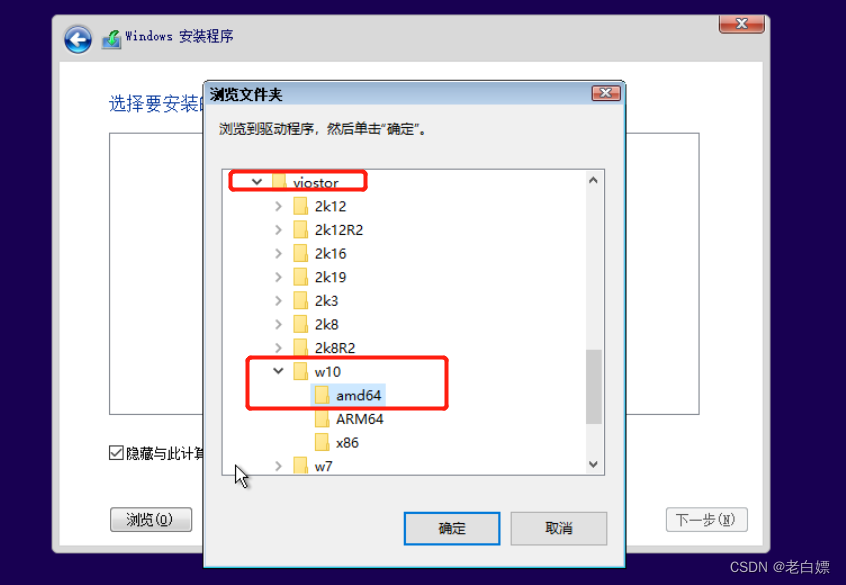

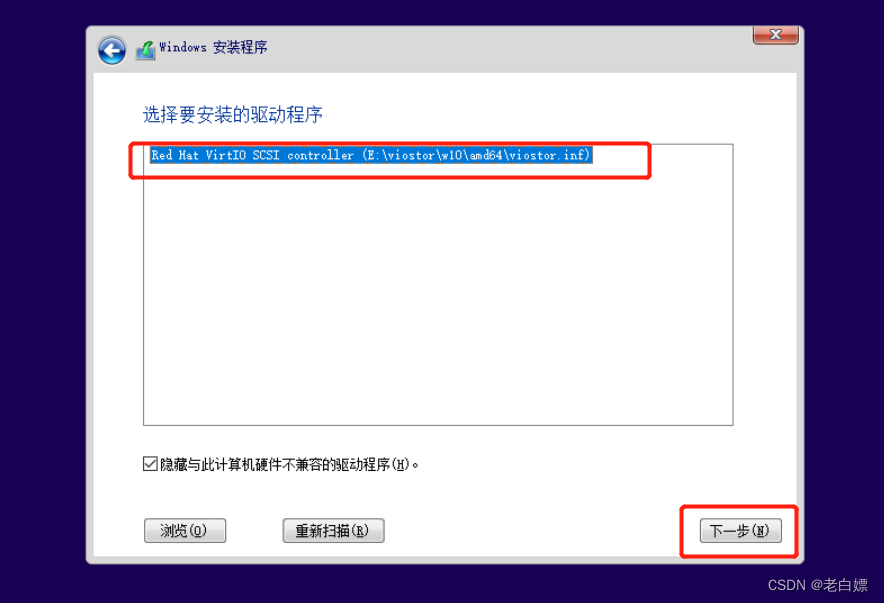

找自己安装的操作系统的对应驱动，我这是win10，架构为amd64.

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-QMTiStzV-1677283843788)(image/image-20230203195642115.png)]

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-Tp471hhD-1677283843789)(image/image-20230203195759135.png)]

是使用这个20G的硬盘来做系统，新建分区即可。

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-acX4egOG-1677283843791)(image/image-20230203195846952.png)]

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-WzyQJNn4-1677283843791)(image/image-20230203195913345.png)]

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-oQynDbJx-1677283843792)(image/image-20230203220436853.png)]

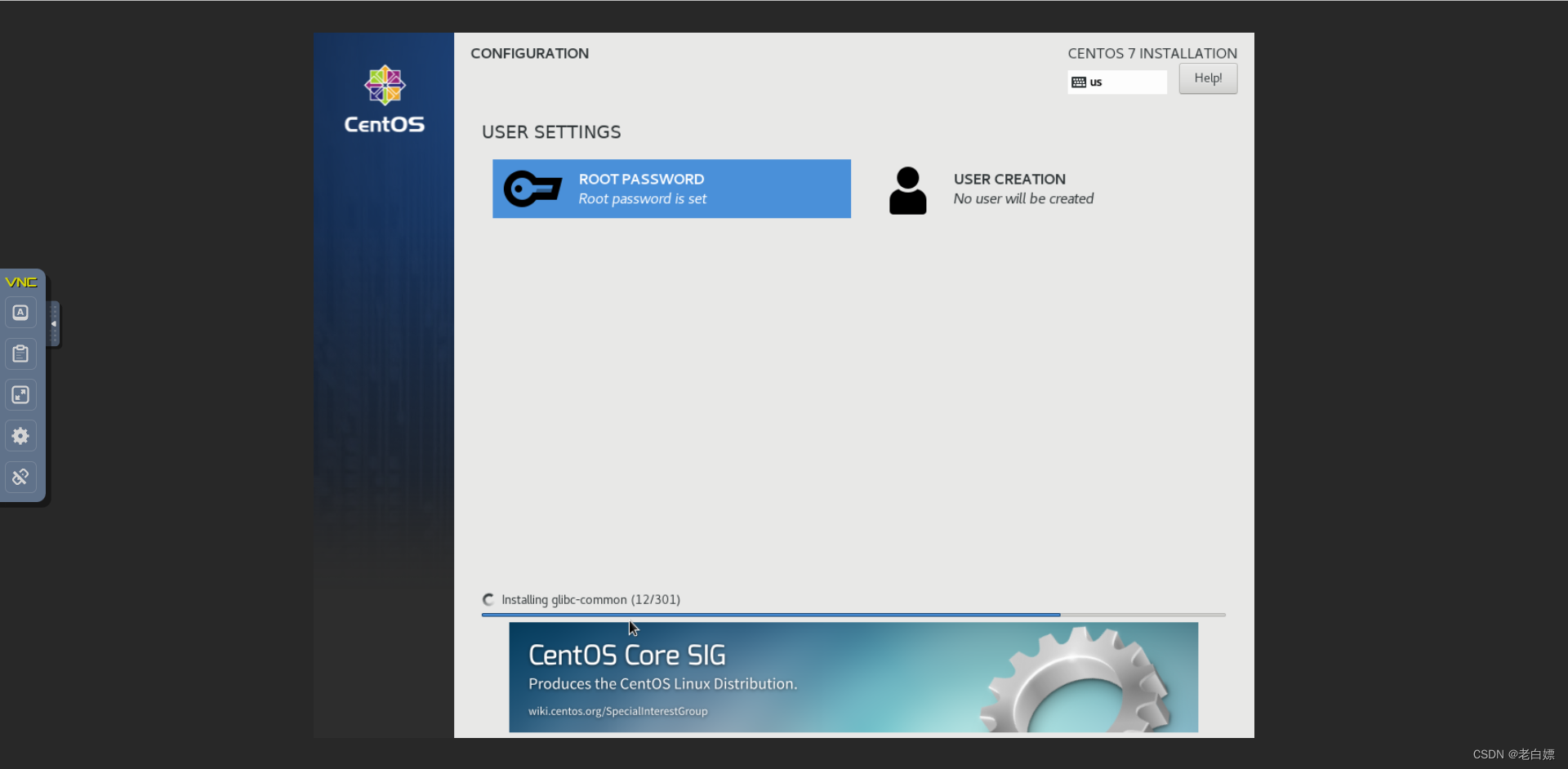

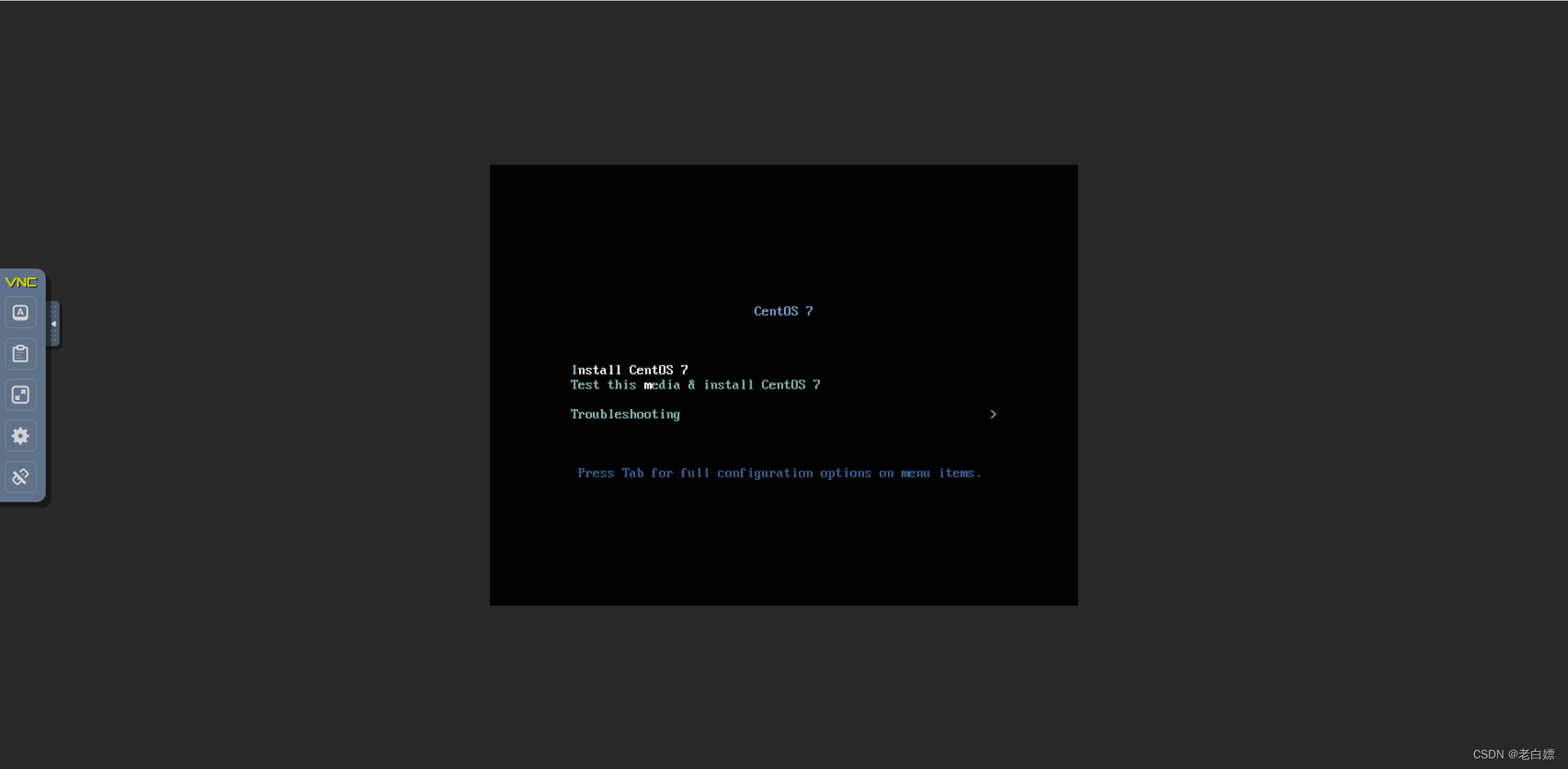

Linux

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-Huvfx1MY-1677283843793)(image/image-20230203224307919.png)]

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-aXo4N15n-1677283843794)(image/image-20230203224443504.png)]

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-60TnyR8d-1677283843796)(image/image-20230203224606878.png)]

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-xDG1CDFX-1677283843798)(image/image-20230203224701056.png)]

测试连接

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-waW2afQs-1677283843799)(image/image-20230203230418069.png)]

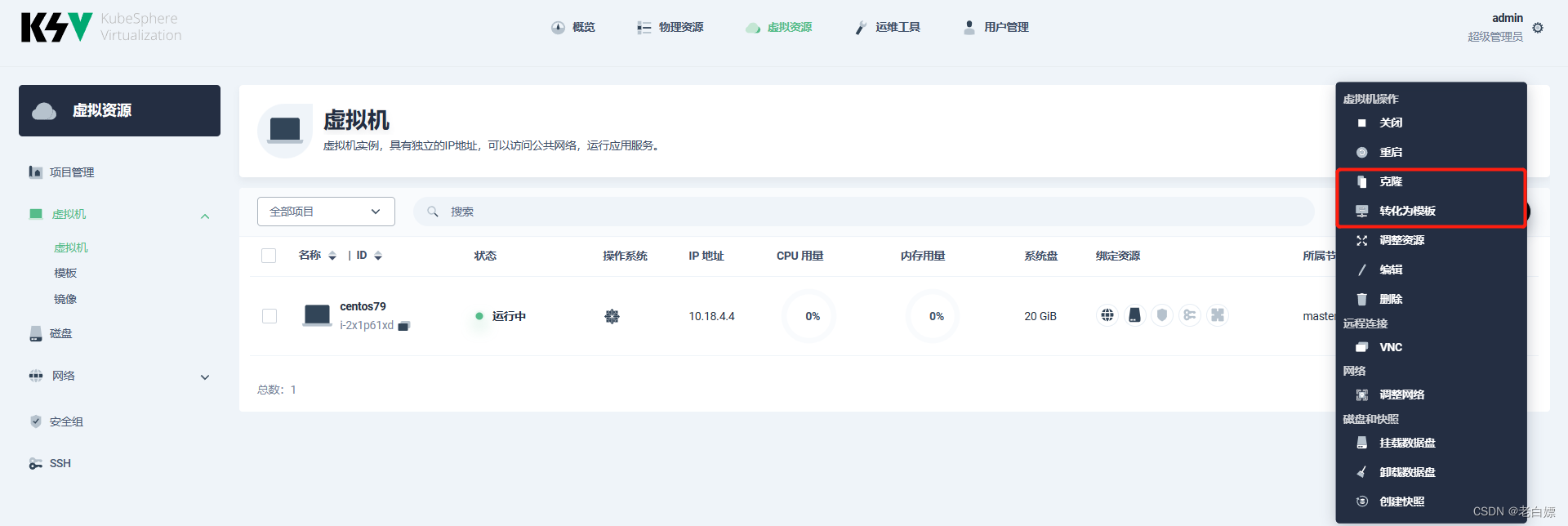

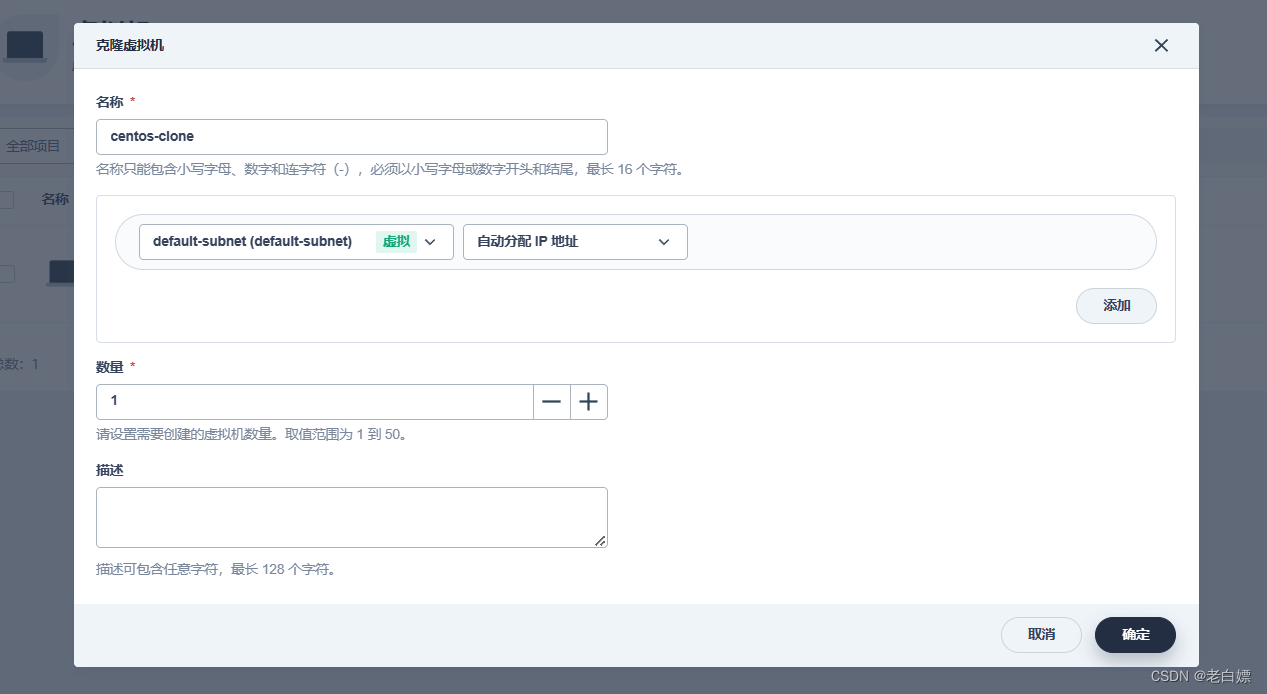

克隆虚机

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-uvuNErAA-1677283843801)(image/image-20230204085355608.png)]

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-Lt1NEqWU-1677283843801)(image/image-20230204085440168.png)]

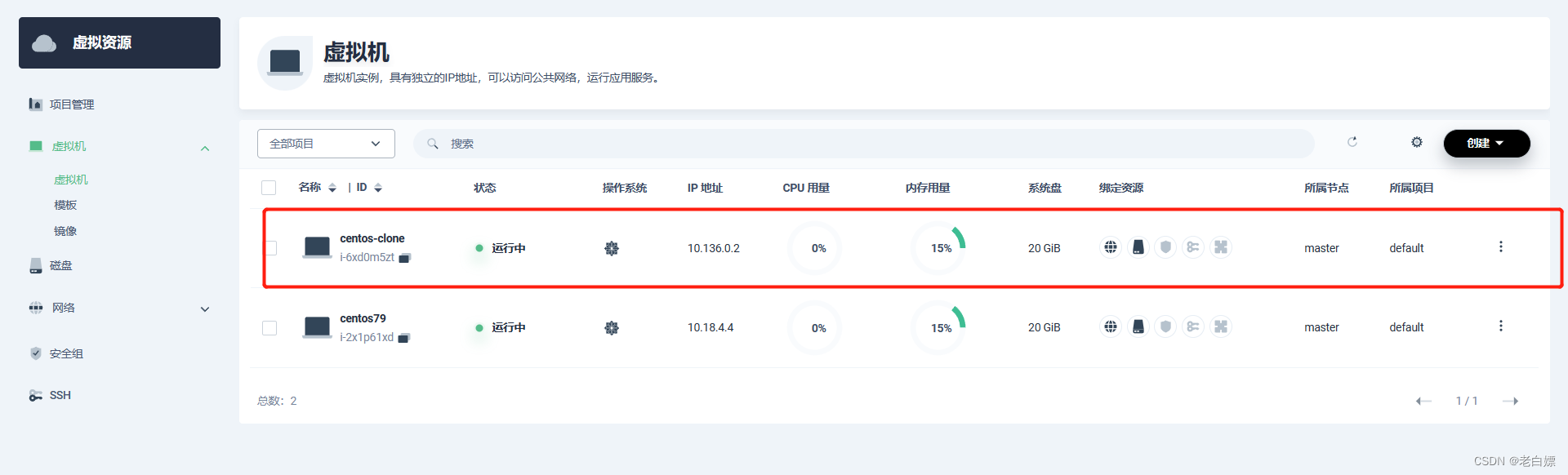

在线克隆，快乐加倍。

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-75JHrUPA-1677283843806)(image/image-20230204085923597.png)]

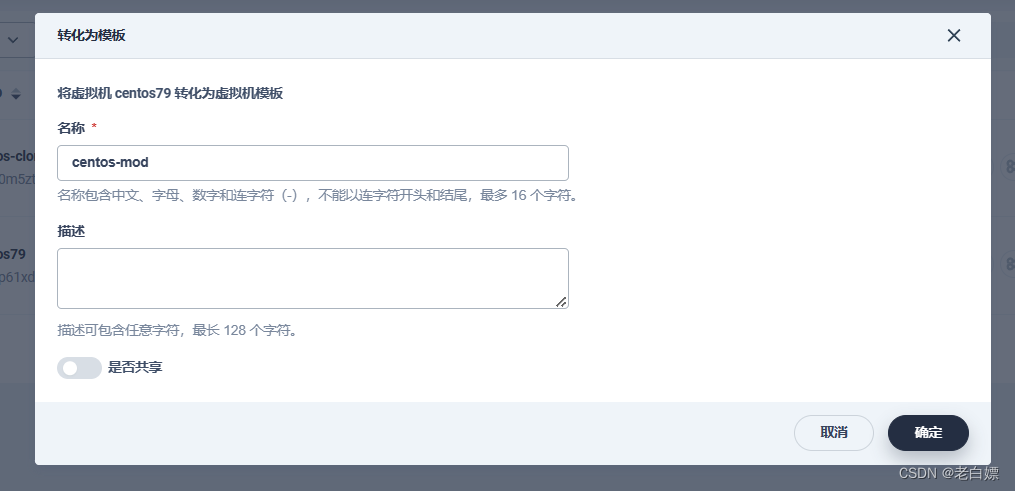

转为模板

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-Uc3WIitK-1677283843808)(image/image-20230204090252157.png)]

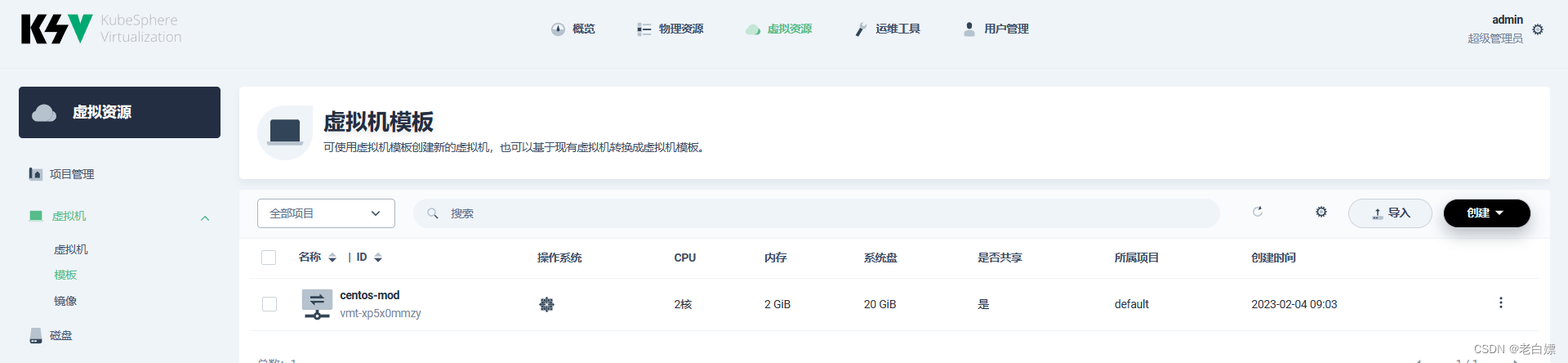

转换模板也是可以在线转换，并且速度也是杠杠的快，基于此模板呢，可以创建新的虚拟机使用。

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-OnKVlzm5-1677283843809)(image/image-20230204090353935.png)]

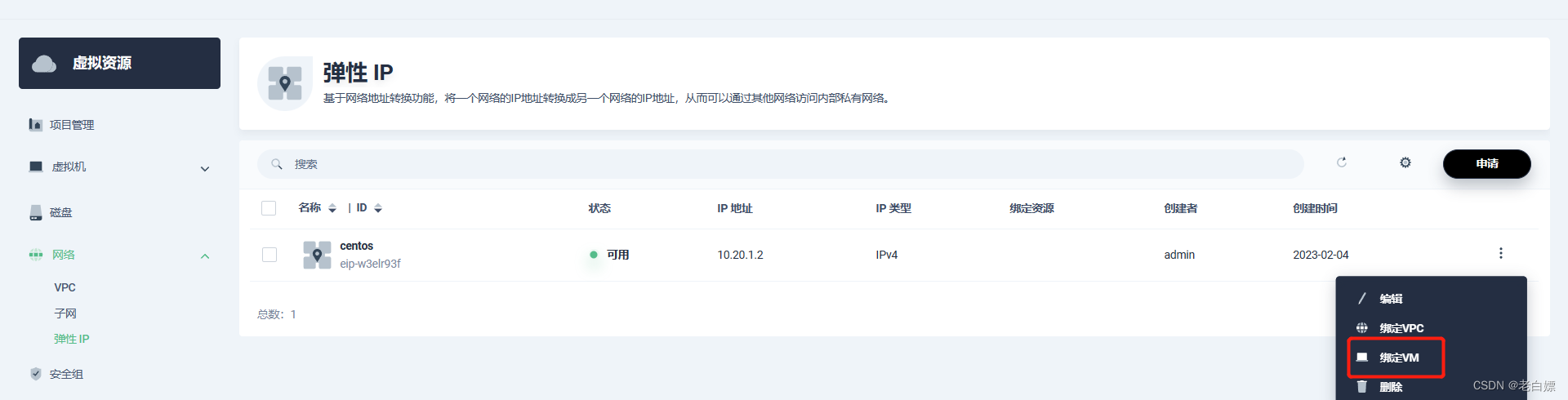

弹性IP

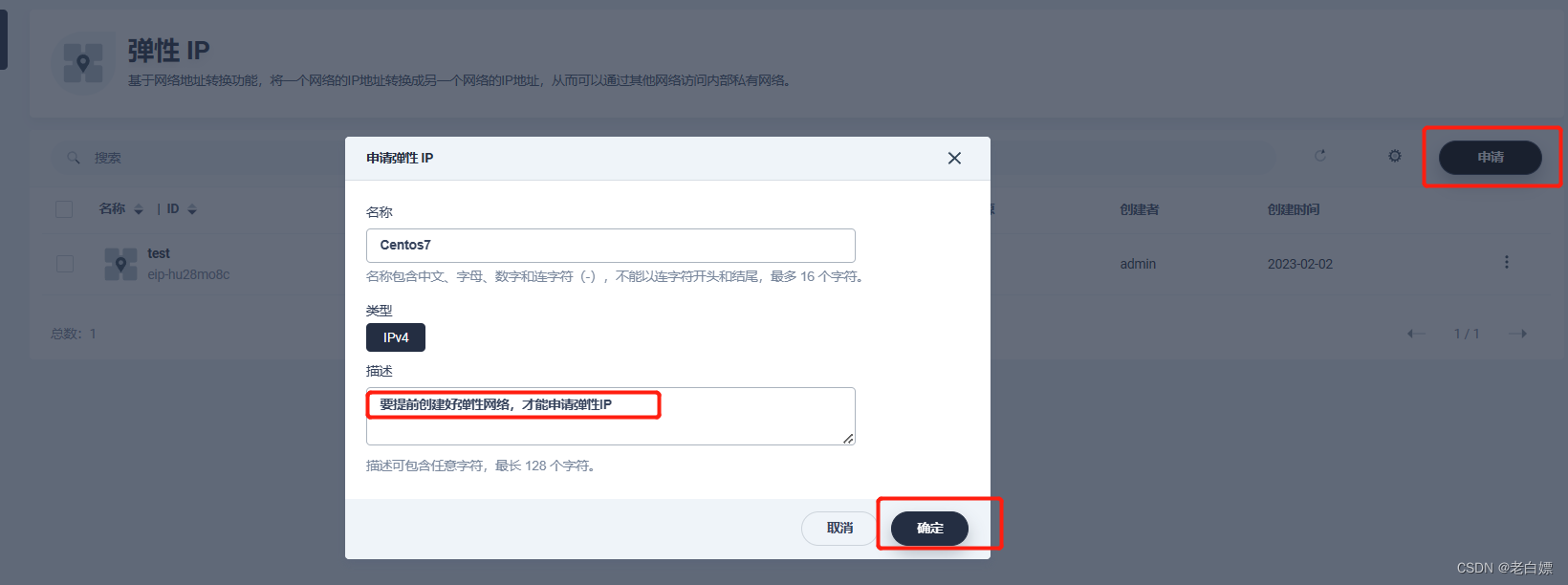

申请

申请弹性IP地址的前提是在物理资源中创建弹性子网。

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-xEhfVp80-1677283843811)(image/image-20230203231151744.png)]

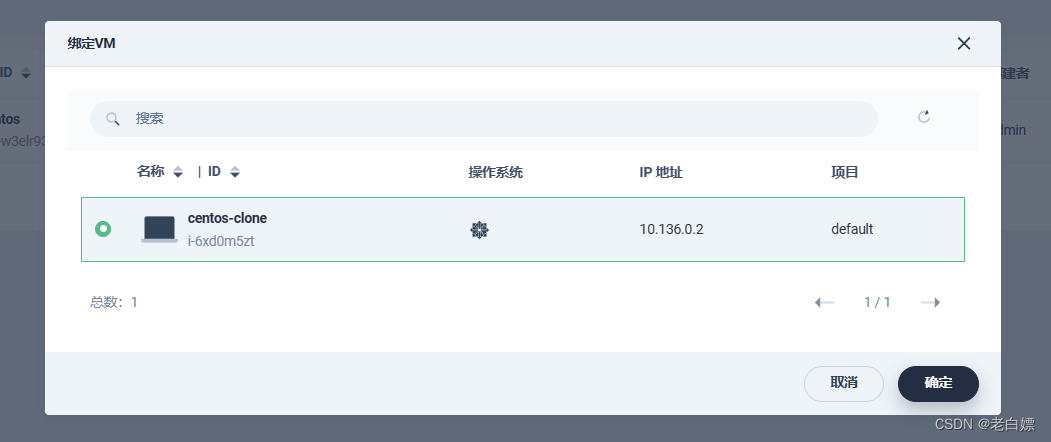

绑定

为虚拟机绑定弹性IP的前提是VM使用的是VPC网络。因为弹性IP本就是为了给VPC提供一种NAT转换。

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-lOYAWgB4-1677283843814)(image/image-20230204091313005.png)]

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-OKwXyusx-1677283843817)(image/image-20230204091339227.png)]
