VISIO画UML时，框图锁定保护不能调整大小

最新推荐文章于 2024-07-24 15:30:25 发布
最新推荐文章于 2024-07-24 15:30:25 发布
阅读量6.3k 收藏 12
点赞数 7
分类专栏： UMl时序图 文章标签： 其他 uml时序图 visio
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_46508551/article/details/121776317
版权

使用Visio绘制UML时序图

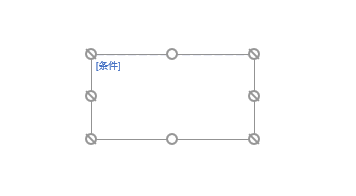

但是if/else结构的“交互操作数”框图只能调节高度，不能调节宽度。
在这里插入图片描述
锁定框图，宽度不能改变。

**

修改选项

**

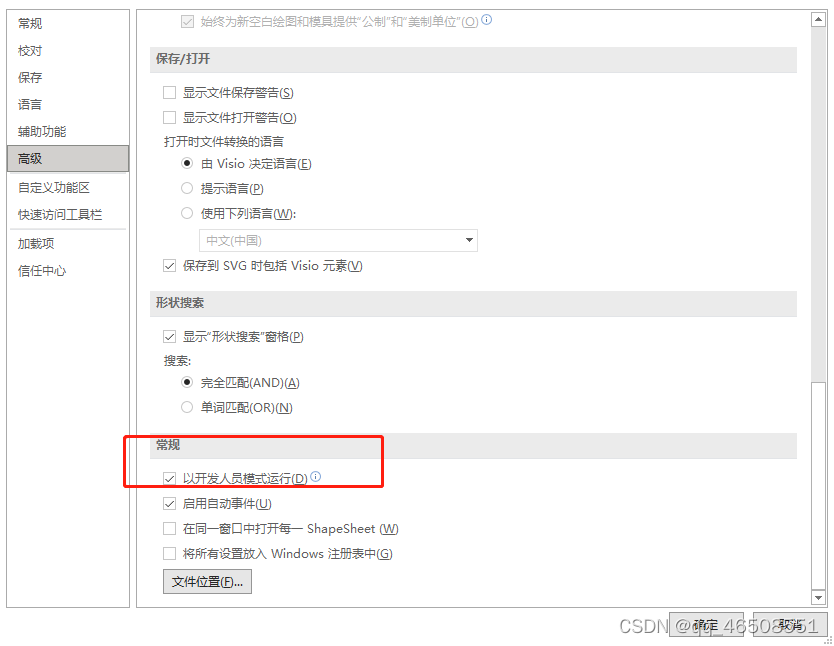

文件----选项----高级----常规-----勾选“以开发人员模式运行”
在这里插入图片描述

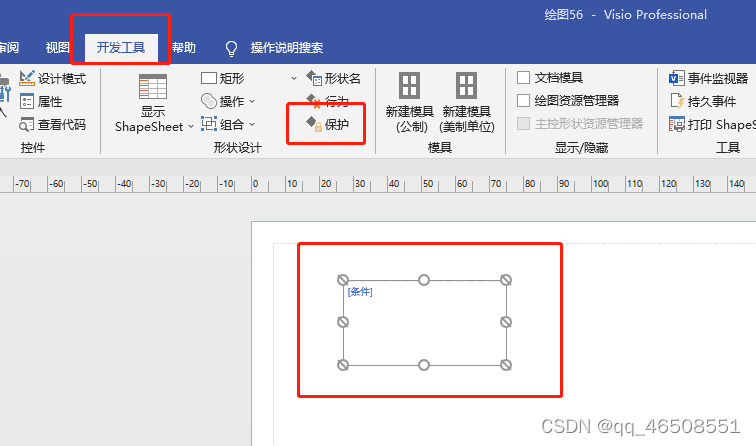

然后菜单栏出现“开发工具”选项，点击受保护框图
在这里插入图片描述

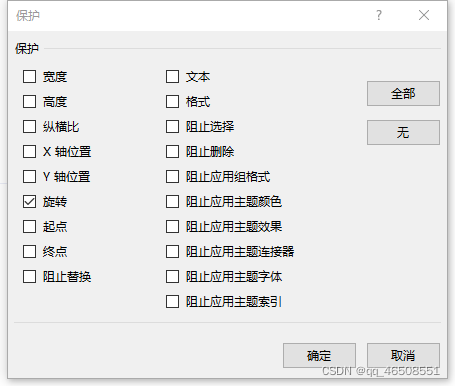

点击保护，取消勾选受保护的选项，确定即可。
在这里插入图片描述

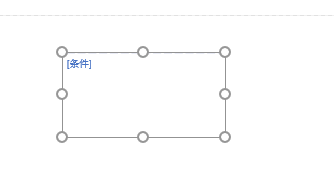

框图恢复正常，可调节大小。
在这里插入图片描述
