目标：PCD的工作原理，以及在编译过程中对PCD的处理流程。
输出：PCD的学习笔记
1：UEFI中PCD基础知识
要明白PCD的工作原理，首先要对PCD有一个全面的了解，接下来讲解PCD相关内容，如有不对的地方，请及时指正，谢谢！！！
1.1 PCD的定义和作用：PCD（Platform Configuration Database），是一个UEFI下可访问的数据库，EDK2用来进行全局配置，PCD是把代码里面的可配置选项抽取出来，platform需要修改的时候，可以不用去修改源代码。其参数的配置，可以在编译过程中、运行时中都可以进行，甚至在二进制文件中也可以配置。降低了代码维护的工作量，增加了可复用性。
使用时机：PCD可以使用于UEFI存在的大部分时间，除了在SEC阶段、早期的PEI和DXE阶段，基本都可以访问。在使用前，我们需要搞清楚PCD的结构和类型。
1.2 PCD变量的格式：定义如下代码所示
TokenSpaceGuidCname.PcdCname|DefaultValue|DatumType|Token
PcdCname为变量名，DefaultValue为其默认值，DatumType是PCD的数据类型，Token是一个32位的整型，在DEC中每个PCD都有一个独有的Token。DatumType可以是BOOLEAN、UINT8、UINT16、UINT32、UINT64或VOID *型。使用流程见1.6
1.3 PCD变量的类型：PCD类型和描述如图1、按照模块级别和Boot阶段是否可修改分类如图2所示。

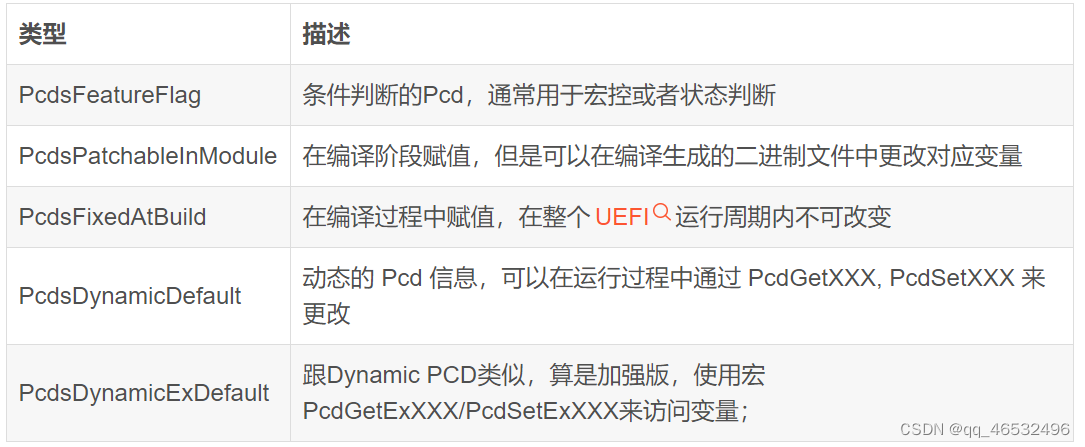

图1 PCD类型和描述
| 分类 | 是否可修改 | 备注 |
FixedAtBuild类型 | 在运行阶段或二进制形态下都不可改。 | 编译阶段确定，是静态值 |
FeatureFlag类型 | 不可改 | 它实际上和FixedAtBuild是同一类型,它的值只能是Boolean的TRUE或者FALSE |
PatchableInModule类型 | 在编译的时候确定，它在编译后的二进制文件上使用工具修改。 | 与FixedAtBuild不同，它只能影响一个模块（作用域在一个模块）。 |
Dynamic类型 | 可以在UEFI运行过程中修改。 | 作用域是整个系统，Dynamic类型可以认为是存在于Memory中，再加载是会失去原始设置的 |
| DynamicHii类型 | 存在Efi variable中的（NVRAM中） | 其修改时非易失性的。 |
| DynamicVpd类型 | 只读的，不可写的 | 一般出厂确定。 |
DynamicEx类型 | 可修改 | 与Dynamic类型类似，相当于加强版，其与Dynamic类型的区别，在于是否使用二进制文件中的PCD |

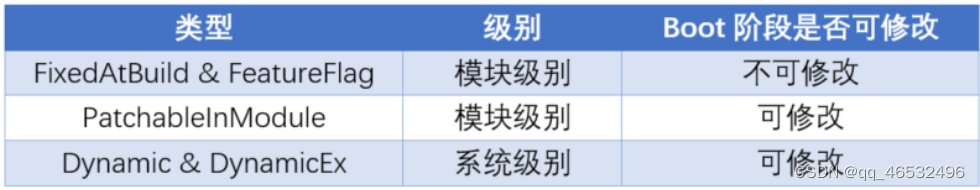

图2 按照模块级别和Boot阶段是否可修改分类
如图2所示，所谓模块级别就是在不同的模块中可以有不同的值。在Boot阶段不可修改类似于宏定义或者用const修饰的变量；
PatchableInModule类型的PCD值在Boot阶段可以修改，可以用于以二进制形式发布的模块中，PatchableInModule PCD在编译完成后的二进制文件上是可以用特殊的办法更的；
Dynamic ：动态的PCD它的特点是可以在UEFI运行的过程中通过Set宏来修改值；Dynamic和DynamicEx是系统级的、动态的，在整个boot过程中可以被修改，同时在整个系统中都能生效。DynamicEx类的PCD主要用在二进制文件中使用到PCD的情况，可以实现跨平台访问和修改以二进制发布的驱动中的PCD的值，只知道DynamicEx是Dynamic的加强版，如果在代码中没有二进制形式，或者二进制文件没有用到PCD，那么这里使用的PCD 类型就是Dynamic的，但是如果是用binary方式集成进来了，要使用二进制中的PCD就必须要用DynamicEx类型的PCD，用PcdGetEx/PcdSetEx来访问变量；需要注意的是上面的类型并不是在一个SPEC中定义的，前面的4中是满足EDKII规范，而最后一个满足的是PI规范。
Dynamic 有三个子类DynamicHII、DynamicVpd、DynamicEx，DynamicHII是放在EFI variable（NVRAM中）的，修改是非易失性的，就是set了以后下次加载还是这次set的值。DynamicVpd ReadOnly，不可写。存放系统的default section，厂商的出厂设置就放在这里，是必不会也不可被修改的。
PCD根据存储方式分类：
a)默认存储：PcdsDynamicDefault和PcdsDynamicExDefault
b)变量存储:PcdsDynamicHii和PcdsDynamicExHii
c)OEM指定的存储区域:PcdsDynamicVpd和PcdsDynamicExVpd
1.4 PCD的数据类型：PCD的数据类型有BOOLEAN、UINT8、UINT16、UINT32、UINT64或VOID *型。C结构体或者数组
1.5 PCD使用周期：在诸如SEC阶段，以及PEI、DXE阶段的早期，某些PCD相关的模块还没有加载起来之前，这些类型的PCD不能访问。

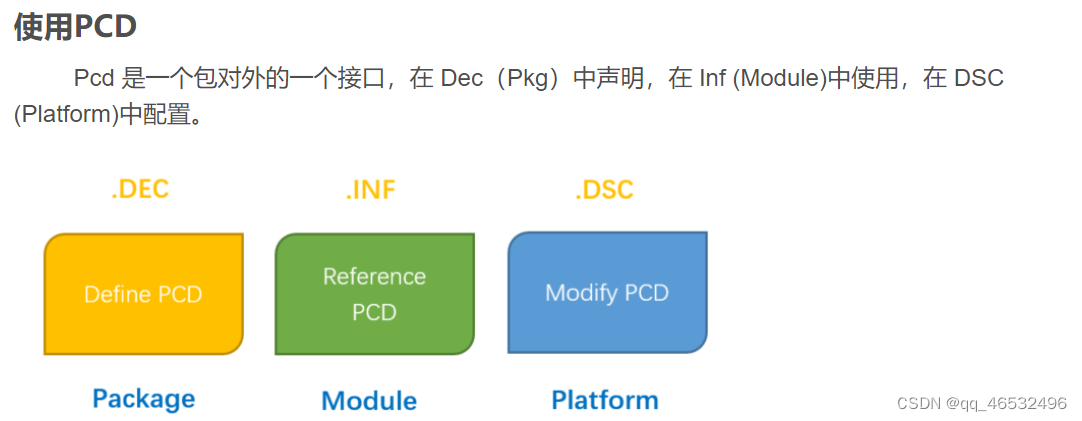

1.6 PCD使用流程：PCD在Dec文件中声名、INF文件引用、Dsc文件中修改、在C中修改和访问。使用PCD的流程如图3所示。步骤如下所示。
图3 使用流程

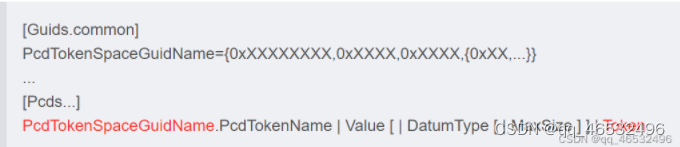

1.6.1 PCD在Dec文件中声名如图4所示。
图4 Dec文件中声名
1：PcdTokenSpaceGuidName可以使用Dec文件中现有的，也可以自己声明一个。在 [Guids] 块下声明，大括号中的内容是唯一不重复的Guid；
2：PCD 由 :TokenSpaceGuid 和 TokenNumber （就是上面标红的）唯一确定，与TokenName无关；
3：TokenName （与PcdTokenSpaceGuidName一起）在获取PCD的值的时候使用；
4：图中的[Pcds...] 指出了该PCD支持的类型，可以用FixedAtBuild，FeatureFlag，PatchableInModule，Dynamic 以及 DynamicEx 中的任意一种代替，也可以是除了 FeatureFlag 之外的多个组合在一起并使用 ’,’ 进行分隔；
5：DatumType 是PCD数据类型，在上述1.4小节已经讲述过。
6：声明后，只有Value是可以在DSC中更改的，其他的都不可以；
7：PcdTokenSpaceGuidName 类似于C++ 中的命名空间，在不同的 PcdTokenSpaceGuidName 下，PcdTokenName 可以相同。
1.6.2 INF文件引用：
| PCD类型： | INF文件中块名称： |
| PcdsFeatureFlag | FeaturePcd |
| PcdsFixedAtBuild | FixedPcd |
| PcdsPatchableInModule | PatchPcd |
| PcdsDynamic | Pcd |
| PcdsDynamicEx | PcdEx |

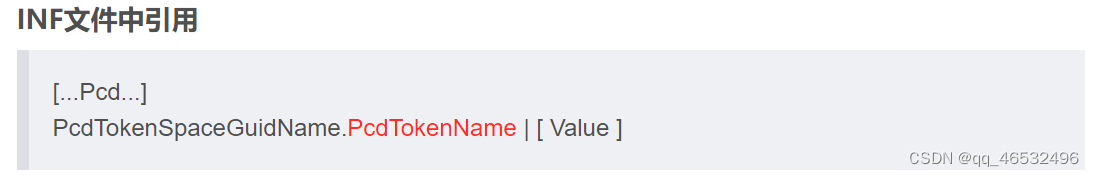

图5 INF文件引用
只需要列出PCD变量名就可以了，其他信息不用列出。

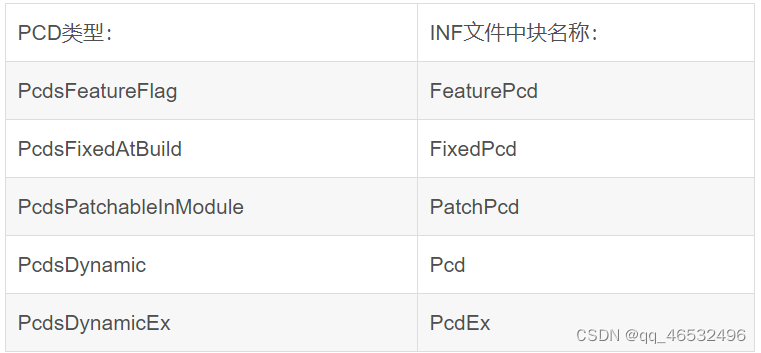

注意：不同类型的 PCD 在 文件中对应的块名称不同，使用多种类型的 PCD 要分别在 INF 文件中对应的块中引用。不同类型的 PCD 如图6所示。
图6 不同类型的 PCD

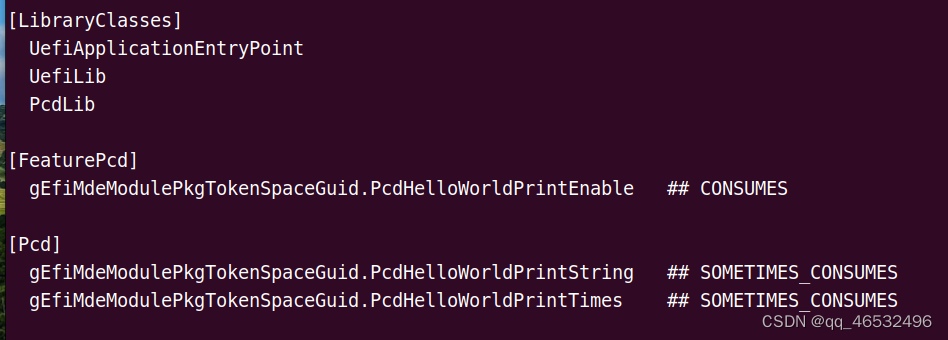

例如在MdeModulepkg/Application/HelloWorld/HelloWorld.inf中为Pcd块，如图7所示。
图7 Pcd块
此时可以设置为PcdsDynamicDefault等类型
用DEBUG ((EFI_D_ERROR, "[beni]Version: 0x%x.\n", PcdGet32(PcdOemVersion)));要使用PcdGet32这种的宏，需要包含PcdLib这个库。还需要在inf中包含该PCD。
注意： 如果一个PCD被声明多种类型且在INF文件中引用时都放 [Pcd] 块中，编译工具会根据优先级决定PCD的类型：PcdsFixedAtBuild > PcdsPatchableInModule > PcdsDynamicDefault > PcdsDynamicExDefault。

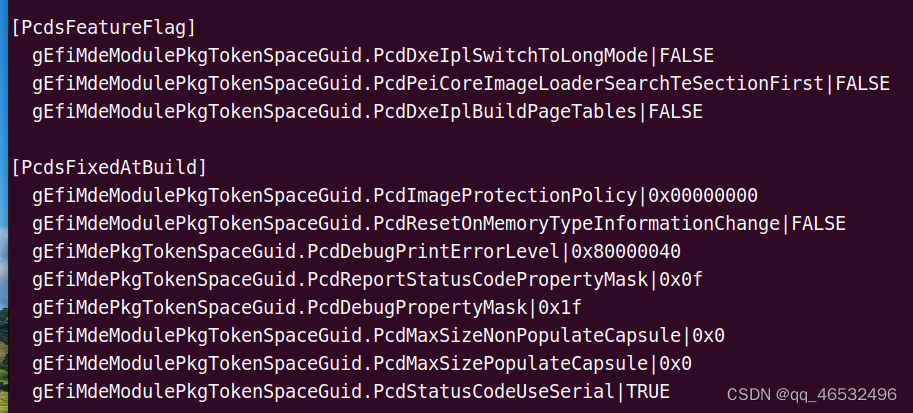

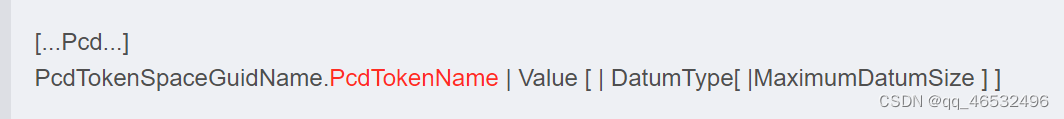

1.6.3 Dsc文件中修改。如图8所示。例子EmulatorPkg/EmulatorPkg.dsc如图9所示
图8 Dsc文件中修改
图9 例子
在 DSC 文件中对 PCD做初始化，如果没有初始化则使用 DEC 文件中默认的 PCD 值。
1.6.4 在C中修改和访问。 PcdLib 提供了接口用于 PC的 的读取和修改。PcdGetXX() 和 PcdSetXX() 可以用于任何 PCD 类型（XX：8、16、32、Size、Ptr、Boolean）。PcdGetXX() 用于根据 PCD Name 获取 PCD 值，就是 TokenNumber；PcdSetXX() 用于根据 PCD 的名称重新设置 PCD 的。

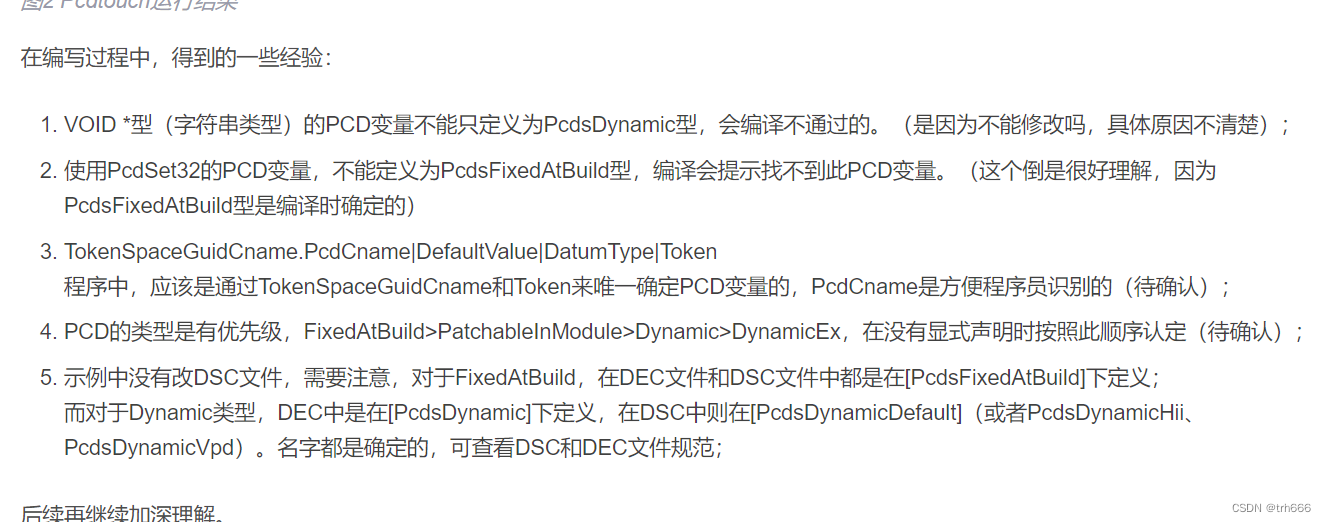

注意：
2：PCD工作原理总结
根据1中关于PCD的介绍，现在总结一下，
在UEFI (统一的可扩展固件接口)中，PCD (平台配置数据)是一种机制，用于管理和访问系统固件中的配置信息。PCD包含了多个键值对，用于记录各种硬件和软件的配置数据。
PCD的工作原理如下：
1. 定义PCD：在系统固件中，通过编写配置文件，定义所需的PCD。配置文件中包含每个PCD的标识符、类型、默认值等信息。（Dec中）
2. 加载PCD：在系统启动过程中，固件读取配置文件，并加载PCD到内存中。加载时，固件会根据配置文件的定义，为每个PCD分配内存空间，并将默认值写入。
3. 访问PCD：在运行时，操作系统和驱动程序可以通过固件提供的接口来访问PCD。接口可以提供读取和写入PCD的功能。（上述的PcdGetXX() 或者PcdSetXX() ）
4. 修改PCD：操作系统和驱动程序可以通过接口修改PCD的值。这样可以动态地调整配置信息，以满足系统需求。（Dsc中）
5. 运用PCD：操作系统和驱动程序可以使用PCD中保存的配置信息来进行各种操作。例如，根据PCD中的硬件配置信息，决定设备的初始化方式。
3：编译过程中对PCD的处理流程总结
此部分讲解主要针对四个例子，分别是FixedAtBuild PCD、FeatureFlag PCD、Dynamic PCD、PatchableInModule PCD。
3.1：FixedAtBuild PCD，声名如图10、使用这个FixedAtBuild PCD，在源文件中DEBUG打印，如图11，再查看该模块编译目录中的AutoGen.c文件如图12，AutoGen.h分析如图13。
图10 声名
图11 DEBUG打印
图12 AutoGen.c
图13 AutoGen.h
如图11，我们使用的是PcdGet8 (PcdTestVar1))；将它展开后的结果就是_PCD_GET_MODE_8_PcdTestVar1，它在上述的如图13的AutoGen.h就已经定义了，最终的值就是0xA5（图10中的）。也就是说，对应FixedAtBuild PCD来说，它就是在编译的时候通过宏的方式生成的。也因此它是固定不变的一个值。
3.2 FeatureFlag PCD：前面已经讲述了这个，这个相当于类型是BOOELAN的FixedAtBuild PCD。注意访问这个变量可以使用两种方式，如下所示。
#define FeaturePcdGet(TokenName) _PCD_GET_MODE_BOOL_##TokenName
#define PcdGetBool(TokenName) _PCD_GET_MODE_BOOL_##TokenName3.3 Dynamic PCD:还是和3.1的分析流程一样，先创建PCD->DEBUG使用->编译后查看AutoGen.c->再看AutoGen.h文件，依次分析。创建文件如图14，使用如图15，查看AutoGen.c（无相关内容），AutoGen.h如图16。
图14
图15
图16

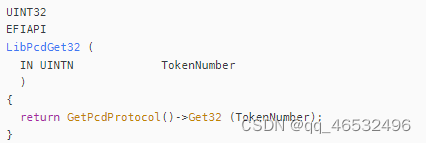

从图16中可以看出这个明显和3.1小节的图13明显不同，3.1小节的图13里面都是固定值，但是图16里面宏定义的都是相关库函数，如LibPcdGet32、LibPcdGetSize、LibPcdSet32、LibPcdSet32S。我们以LibPcdGet32为例进行分析，LibPcdGet32实现如下图17所示。
图17
可以看到此时函数中出现Protocol字样，我们想到这个可能和Protocol产生关系。其实不同阶段依赖对象不同，DXE阶段是Protocol，而PEI阶段是PPI。Protocol在Pcd.inf模块中安装。Pcd.inf模块分为PEI和DXE两个版本，分别放在PEI阶段和DXE阶段的最前面，只有整个模块初始化完成之后，才能够开始正常使用PCD宏来访问Dynamic PCD变量。以DXE阶段的Pcd.inf模块为例，它主要做了两件事情：
1. 初始化该阶段使用的PCD数据库；
2. 安装各种处理PCD需要的Protocol；
此时有两个问题出现了：PCD数据库怎么建立的？处理PCD的Protocol有哪些？先看第一个问题，我们从源码中分析，
****************BuildPcdDxeDataBase()****************
// Assign PCD Entries with default value to PCD DATABASE
mPcdDatabase.DxeDb = LocateExPcdBinary ();
ASSERT(mPcdDatabase.DxeDb != NULL);
PcdDxeDbLen = mPcdDatabase.DxeDb->Length + mPcdDatabase.DxeDb->UninitDataBaseSize;
PcdDxeDb = AllocateZeroPool (PcdDxeDbLen);
ASSERT (PcdDxeDb != NULL);
CopyMem (PcdDxeDb, mPcdDatabase.DxeDb, mPcdDatabase.DxeDb->Length);
FreePool (mPcdDatabase.DxeDb);
mPcdDatabase.DxeDb = PcdDxeDb;
反正肯定是从哪里拿了一坨数据，然后分配点空间，这不就成了。拿的一坨数据肯定是从LocateExPcdBinary ()搞的，分配空间肯定是AllocateZeroPool (PcdDxeDbLen)，这PCD数据库不久成了。但是重点是LocateExPcdBinary ()是从哪里搞的一坨数据？那只能看源码了，LocateExPcdBinary ()里面部分内容如下。
Status = GetSectionFromFfs (
EFI_SECTION_RAW,
0,
(VOID **) &DxePcdDbBinary,
&DxePcdDbSize
);
ASSERT_EFI_ERROR (Status);
网上说PCD数据是存放在当前FFS的第一个Section开始的数据。FFS是啥我还不清楚，但是看图知道最后一个参数是大小，倒数第二个应该是传入的地址。PCD数据的查看需要参考（编译生成的二进制的结构相关内容）。这里我们只需知道，Dynamic PCD的数据是在编译的时候初始化并存放在UEFI二进制中的，然后在UEFI运行过程中会获取这些数据，并存放到内存中，后续就可以修改了。这是第一个问题的答案。
接着解决第二个问题：安装的Protocol如下：
typedef struct {
PCD_PROTOCOL_SET_SKU SetSku;
PCD_PROTOCOL_GET8 Get8;
PCD_PROTOCOL_GET16 Get16;
PCD_PROTOCOL_GET32 Get32;
PCD_PROTOCOL_GET64 Get64;
PCD_PROTOCOL_GET_POINTER GetPtr;
PCD_PROTOCOL_GET_BOOLEAN GetBool;
PCD_PROTOCOL_GET_SIZE GetSize;
PCD_PROTOCOL_GET_EX_8 Get8Ex;
PCD_PROTOCOL_GET_EX_16 Get16Ex;
PCD_PROTOCOL_GET_EX_32 Get32Ex;
PCD_PROTOCOL_GET_EX_64 Get64Ex;
PCD_PROTOCOL_GET_EX_POINTER GetPtrEx;
PCD_PROTOCOL_GET_EX_BOOLEAN GetBoolEx;
PCD_PROTOCOL_GET_EX_SIZE GetSizeEx;
PCD_PROTOCOL_SET8 Set8;
PCD_PROTOCOL_SET16 Set16;
PCD_PROTOCOL_SET32 Set32;
PCD_PROTOCOL_SET64 Set64;
PCD_PROTOCOL_SET_POINTER SetPtr;
PCD_PROTOCOL_SET_BOOLEAN SetBool;
PCD_PROTOCOL_SET_EX_8 Set8Ex;
PCD_PROTOCOL_SET_EX_16 Set16Ex;
PCD_PROTOCOL_SET_EX_32 Set32Ex;
PCD_PROTOCOL_SET_EX_64 Set64Ex;
PCD_PROTOCOL_SET_EX_POINTER SetPtrEx;
PCD_PROTOCOL_SET_EX_BOOLEAN SetBoolEx;
PCD_PROTOCOL_CALLBACK_ONSET CallbackOnSet;
PCD_PROTOCOL_CANCEL_CALLBACK CancelCallback;
PCD_PROTOCOL_GET_NEXT_TOKEN GetNextToken;
PCD_PROTOCOL_GET_NEXT_TOKENSPACE GetNextTokenSpace;
} PCD_PROTOCOL;
这里就可以看到上文中LibPcdGet32()里面调用第四行的Get32()函数。观察发现上述代码中最多的就是Getxxx和Setxxx，我们进一步看这些种类库函数的实现，Getxxx这类库函数实现过程中，最重要的代码为
VOID *
GetWorker (
IN UINTN TokenNumber,
IN UINTN GetSize
)Setxxx这类库函数实现过程中，最重要的代码为
EFI_STATUS
SetWorker (
IN UINTN TokenNumber,
IN VOID *Data,
IN OUT UINTN *Size,
IN BOOLEAN PtrType
)
GetWorker()的作用就是在PCD数据库里面找到对应的PCD的指针，而SetWork()的作用就是找到指针然后赋值。

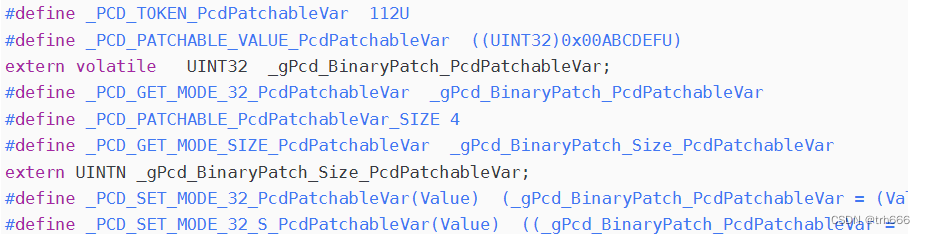

3.4 PatchableInModule PCD：DEC声名、模块中使用、查看AutoGen.c、查看AutoGen.h、分别如图18、图19、图20、图21所示。
图18
图19
图20
图21
由上述四个图所示，与之前不同的是，这个是由volatile修饰的（用这个修饰的变量是容易发生改变的，所以读取的时候一定要从原始的寄存器中读取，不能用编译器中缓冲的数据代替。具体的用法查询volatile。）理论上可以通过工具（GenPatchPcdTable.exe和PatchPcdValue.exe）来修改这个值（在生成最终的OVMF.fd之前）。
