QA123C+SiC MOSFET+ DC-DC 模块电源

        为驱动C3M0060065K Sic Mos器件，使用UCC21520栅极驱动器，根据手册采用

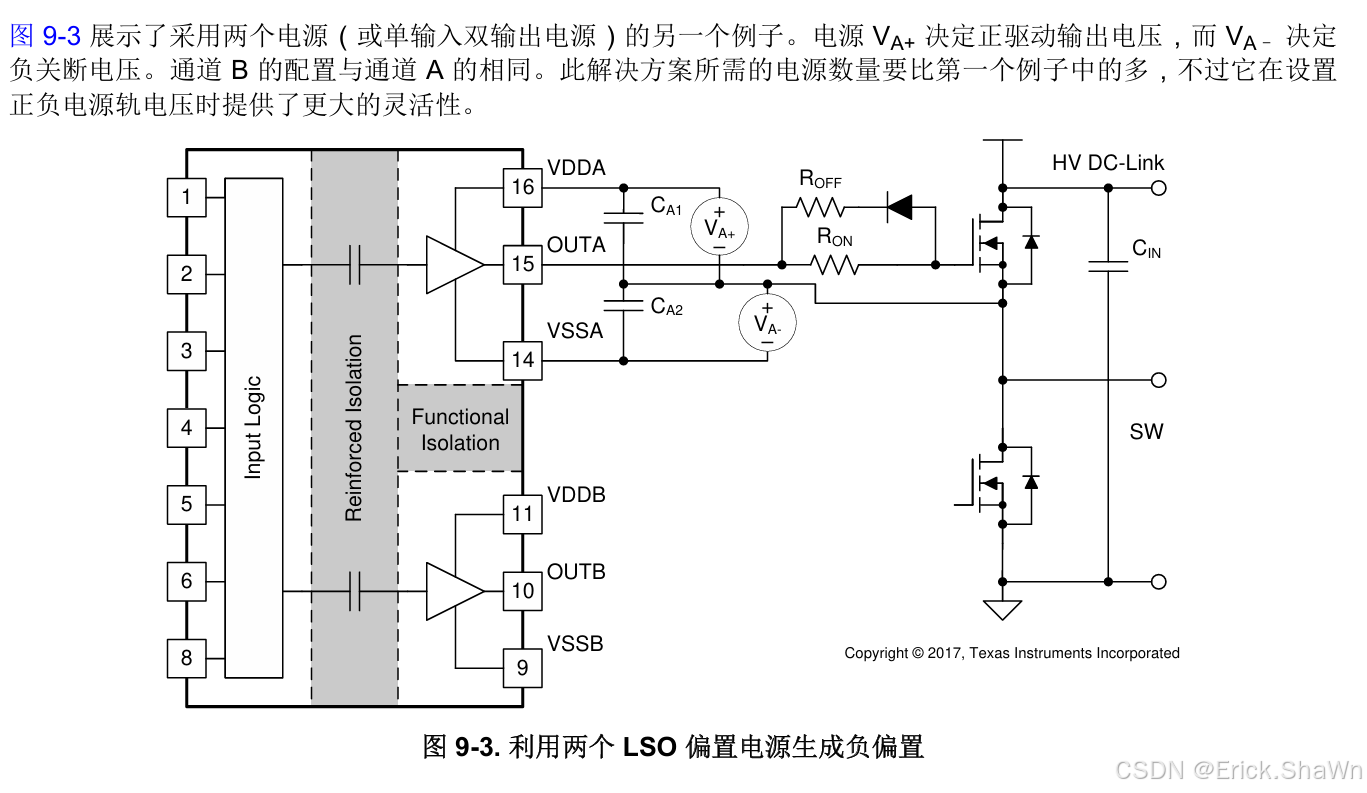

方案二（采用两个正负电源模块来提供负压偏置），栅极驱动器的所需要的电源采用DC-DC模块QA123C-1803R3提供。（也有更低成本的齐纳二极管或电容产生负压方案）

        QA123C-1803R3：QAxx3C-R3 系列是专为 SiC MOSFET 驱动器而设计的 DC-DC 模块电源，其内部采用了非对称式电压输出形式，尽可能减小 SiC MOSFET 的驱动损耗。同时具有输出短路保护及自恢复能力。

QA123C-1803R3使用记录：

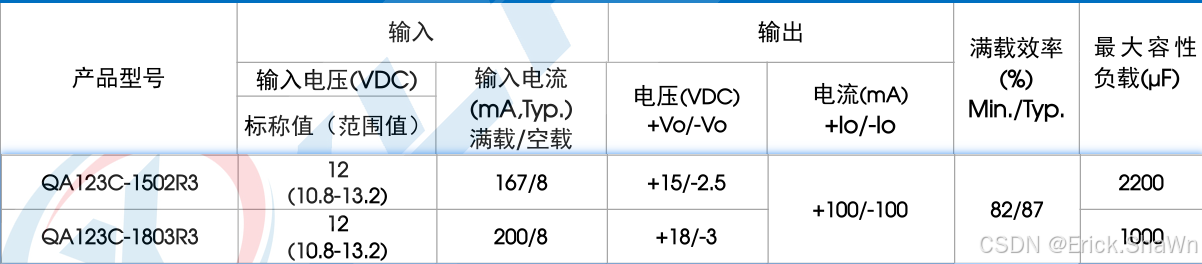

        输入电压：12V

        输入电流范围：8mA - 200mA

        输出电压：+18V / -3V

        输出电流：±100mA

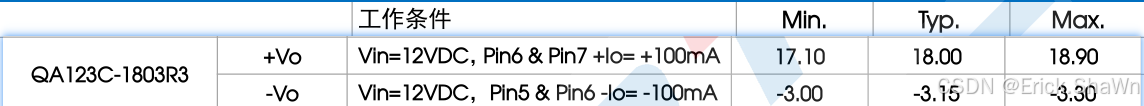

输出电压范围（输入12V）： 输出电压浮动范围

纹波&噪声： 输出电压纹波50mv，带宽20MHz

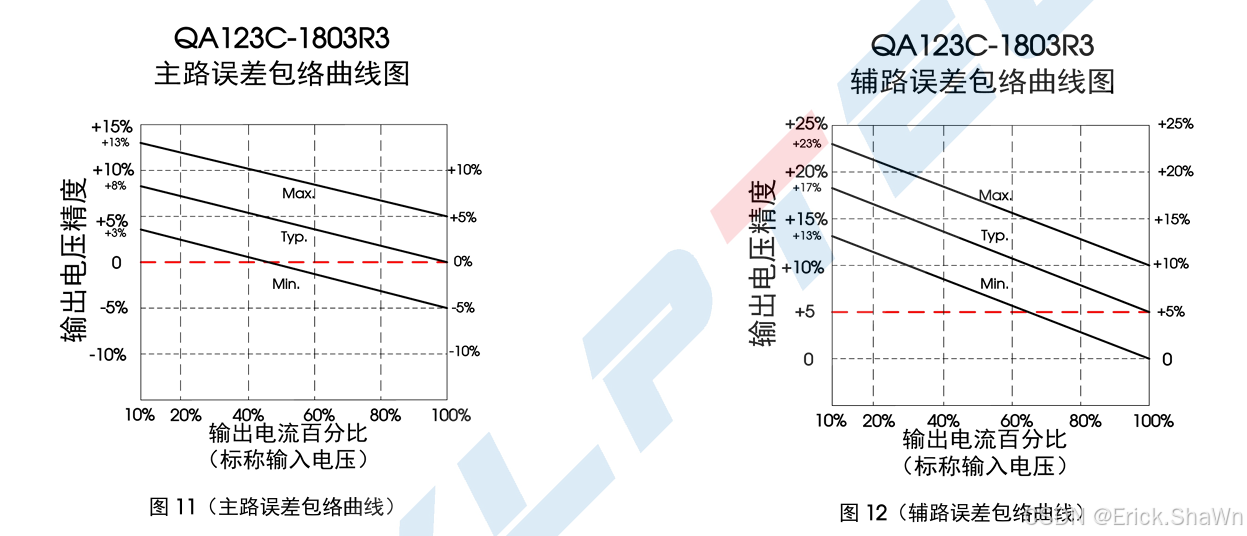

 输出电压精度和负载的误差：

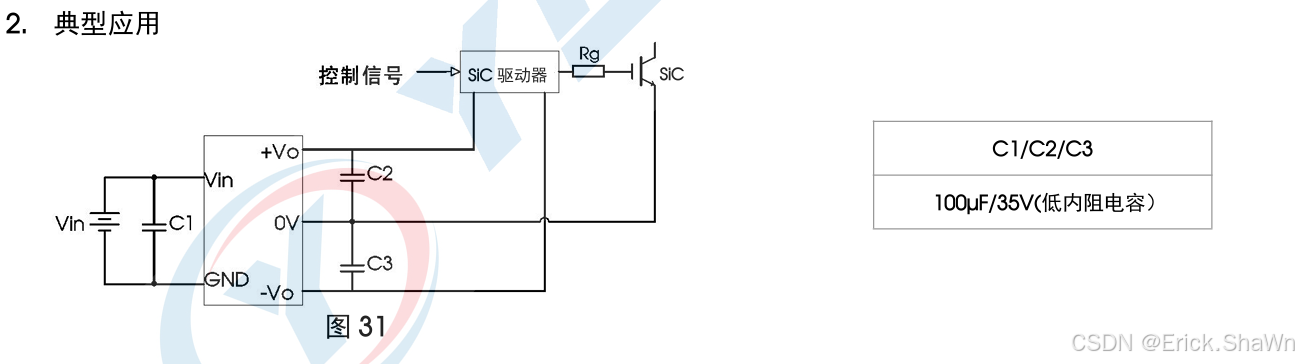

电路原理图：

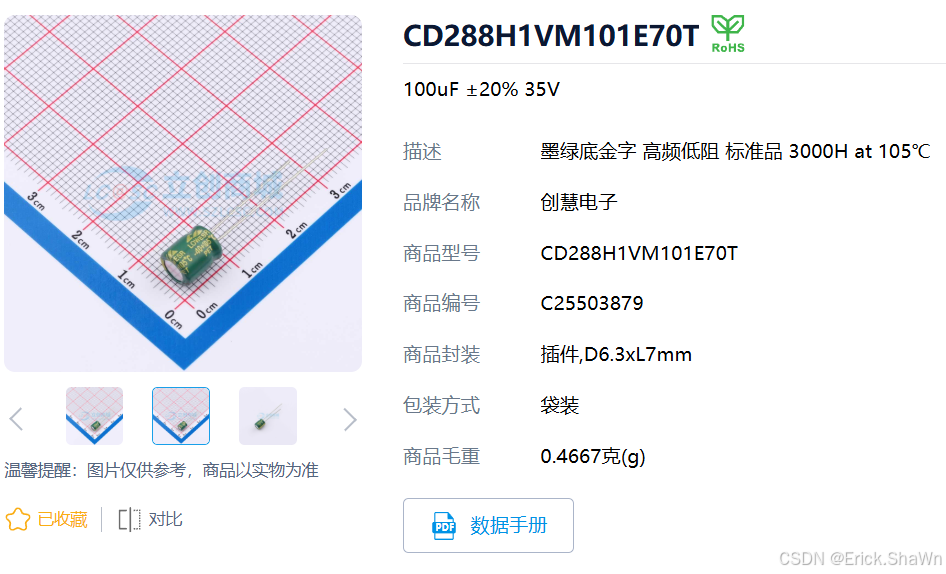

                 这里的滤波电容我采用LOWESR的直插电解电容，先采用推荐的100uF/35V的参数电容

        原理图绘制如下：

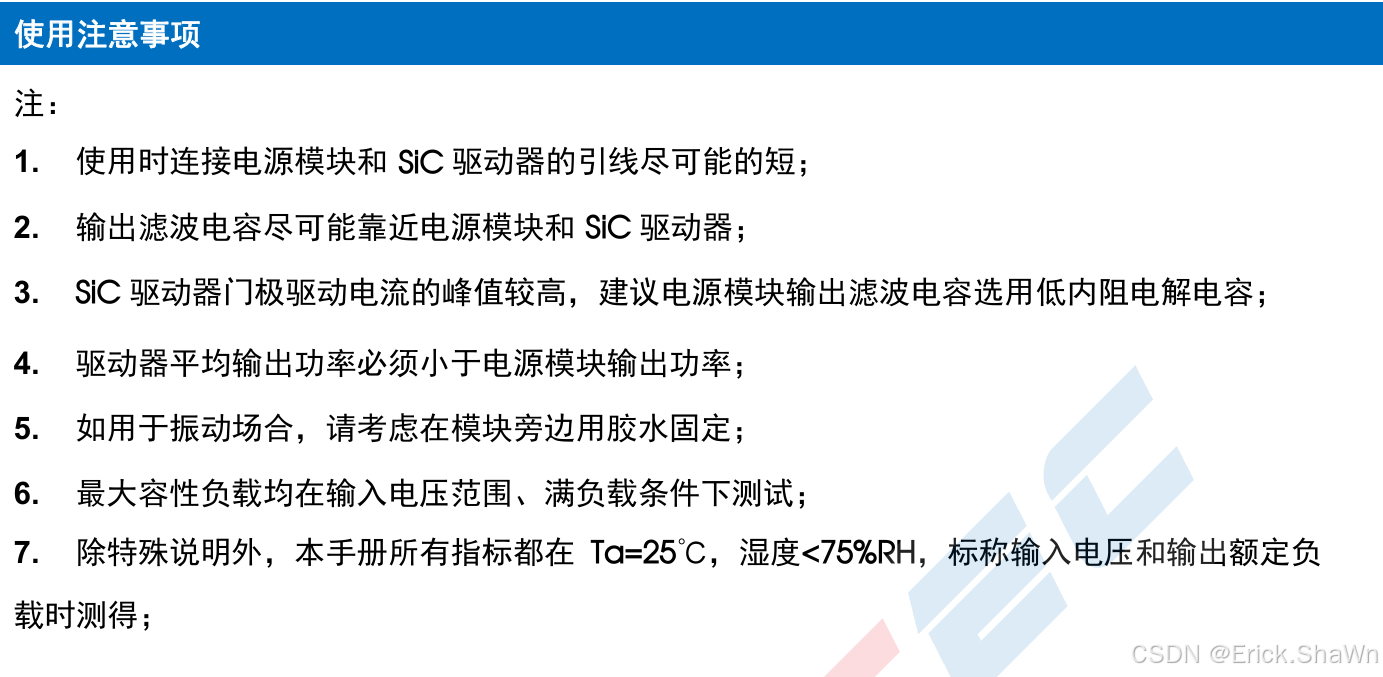

说明手册中的重点建议：

1.输入或输出端的外接电容建议使用陶瓷电容或者电解电容，不建议使用钽电容，否则会存在一定的失效风险

2.产品不支持输出并联升功率或热插拔使用
